La perforación horizontal dirigida, también llamada HDD o PHD, se ha consolidado como una solución muy seria para instalar tuberías y conducciones sin abrir una zanja continua, sobre todo cuando hay que cruzar carreteras, cauces, vías o zonas urbanas delicadas. En hidráulica, su valor no está solo en evitar cortes de tráfico: también ayuda a reducir afecciones al terreno, controlar mejor la obra y proteger servicios existentes. En este artículo explico cómo funciona, cuándo compensa, qué condiciona el diseño y qué errores conviene evitar si el objetivo es una instalación fiable.
Lo esencial para decidir si esta solución encaja en tu cruce hidráulico
- Sirve para cruzar obstáculos sin abrir una zanja continua y con menos afección en superficie.
- Se ejecuta en tres fases: taladro piloto, ensanchado e introducción de la tubería.
- Funciona especialmente bien en abastecimiento a presión, impulsiones y pasos bajo cauces o carreteras.
- El suelo manda: arenas, gravas, rellenos y nivel freático cambian por completo el comportamiento de la obra.
- No sustituye siempre a la zanja abierta, la hinca o el microtúnel; cada técnica resuelve un problema distinto.
- La calidad del diseño pesa más que la potencia de la máquina.
Qué resuelve esta técnica en una obra hidráulica
Yo la entiendo como una forma de cruzar un obstáculo sin pelearse con la superficie. En una obra hidráulica eso permite instalar impulsiones, conducciones de abastecimiento, cruces bajo ríos o carreteras y servicios asociados con mucha menos afección a la calzada, al tráfico y al terreno. Si el tramo es corto, el terreno está libre y la reposición es sencilla, la zanja abierta sigue siendo más simple y barata; cuando el obstáculo obliga a pasar por debajo, la técnica dirigida gana peso muy rápido.
Su mayor valor aparece cuando el cruce es incómodo por arriba pero razonable por abajo. Si hay espacio para entrar, salir y mantener un radio de curvatura compatible con el tubo, la solución suele ser limpia y bastante eficiente. Cuando no existe ese margen, o la conducción exige una pendiente muy estricta, conviene comparar otras opciones antes de decidir. Con esa base, lo interesante es ver cómo se ejecuta el cruce sin perder control del trazado.
Cómo se ejecuta el cruce paso a paso
La guía técnica clásica del Ministerio la resume en tres fases, y ese esquema sigue siendo el más útil para entender la lógica de la obra: guiado, ensanchado y tiro. El orden importa porque la precisión geométrica se gana al principio, la estabilidad del hueco se protege durante el ensanchado y la tensión máxima aparece al introducir la tubería.
Taladro piloto

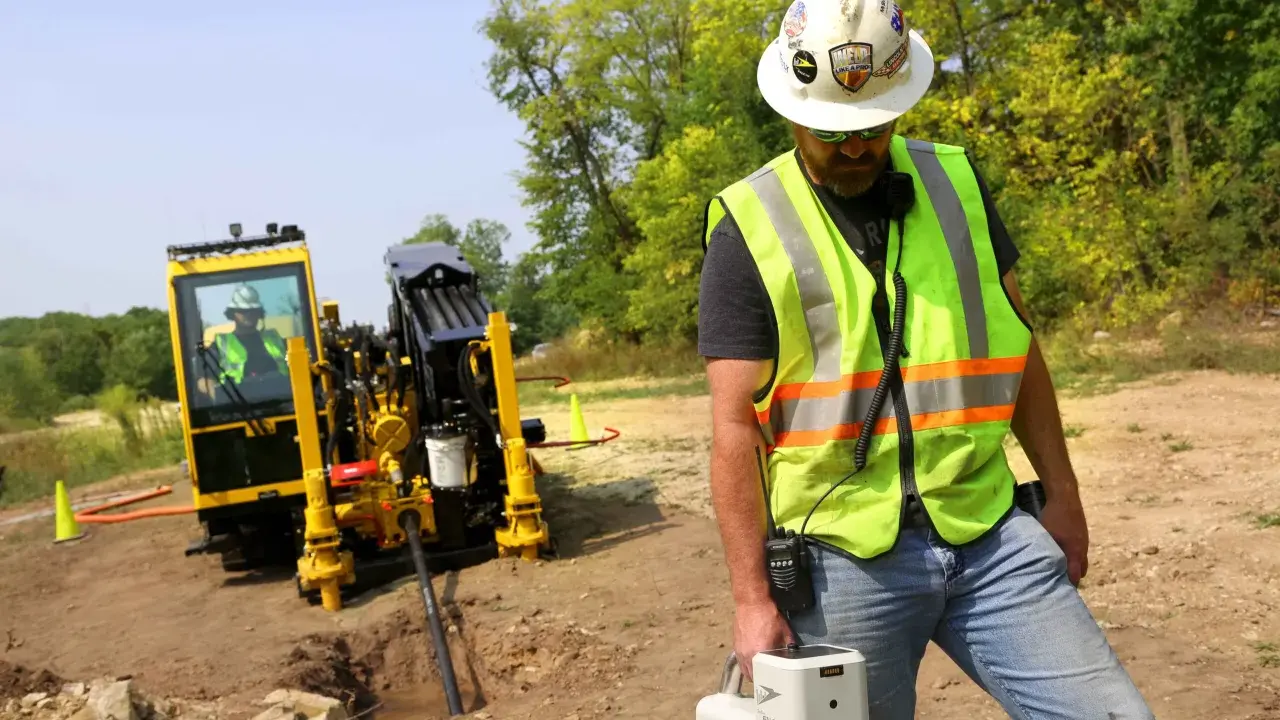

Se perfora una trayectoria inicial con una cabeza orientable y un sistema de localización que permite corregir rumbo, inclinación y profundidad desde superficie. Aquí se define la curva real del cruce, así que cualquier error pequeño se arrastra después. Yo suelo mirar esta fase como la más delicada: si el piloto entra mal, todo lo demás se vuelve más caro.
Ensanchado
Una vez abierto el piloto, se pasa un ensanchador para llevar el hueco al diámetro necesario. En esta fase el lodo de perforación, normalmente con bentonita y aditivos, cumple tres funciones a la vez: evacuar detritos, estabilizar paredes y reducir fricción. Si el terreno es permeable o muy heterogéneo, esta parte deja de ser rutinaria y empieza a parecerse mucho a un problema geotécnico.
Introducción de la tubería
La tubería se une, se prueba y se arrastra hasta su posición final. Si el diseño está bien hecho, el tiro se produce sin sobrepasar los esfuerzos admisibles ni forzar las uniones; si no, el problema suele aparecer en forma de atasco, deformación o pérdida de control de la trayectoria. En hidráulica, esta diferencia es decisiva, porque no basta con llegar al otro lado: hay que llegar con la tubería intacta y lista para trabajar.
Cuando el control de lodos y la instrumentación funcionan bien, el trazado se mantiene dentro de tolerancias razonables; si fallan, el problema suele aparecer más tarde, no al principio. A partir de ahí, el terreno y el radio de curvatura mandan mucho más de lo que parece.
Qué condiciona el diseño en suelos y trazados
Aquí es donde se juega casi todo en geotecnia. Un mismo equipo puede rendir muy distinto según la permeabilidad del terreno, la presencia de bolos, la profundidad del nivel freático o la mezcla de materiales en un relleno antiguo. Yo siempre empiezo por el subsuelo, no por la máquina.
| Terreno | Qué suele pasar | Cómo lo gestiono |
|---|---|---|
| Arcillas firmes | Suelen dar avance estable, aunque pueden pegarse al útil si el lodo es pobre. | Control fino de viscosidad, limpieza y presión de bombeo. |
| Arenas y gravas | Aumenta el riesgo de pérdida de fluido y de colapso local del hueco. | Estudio de permeabilidad, vigilancia de retornos y plan de contingencia. |
| Rellenos heterogéneos | La respuesta es imprevisible por bolos, vacíos o servicios antiguos. | Reconocimiento previo, calas y trazado más conservador. |
| Roca o bolos | El avance se ralentiza y el desgaste de útiles sube rápido. | Herramienta específica y una planificación de tiempos más realista. |
| Nivel freático alto | Crece la sensibilidad a retornos de lodo y a inestabilidades puntuales. | Control de presiones y protocolo claro ante salidas involuntarias. |
Radio, cobertura y pendiente
La geometría manda más de lo que parece. Yo no me fío de un trazado que solo encaja en planta; también debe cerrar en alzado. El radio de curvatura tiene que ser compatible con la tubería y con la maniobra de tiro, y la cobertura sobre la trayectoria debe ser suficiente para proteger la instalación y para que el terreno no responda de forma excesiva ante la perforación.
Si la conducción trabaja a presión, tengo más margen para aceptar una curva suave. Si es un saneamiento por gravedad, la cosa cambia: ahí la pendiente útil y el control altimétrico pesan tanto que a menudo el microtúnel o la hinca resultan más prudentes.
Lee también: Dosificación del hormigón en España - guía clara para obra
Materiales y esfuerzos de tiro
En hidráulica, el PEAD suele ser el material más agradecido para esta técnica porque admite curvatura y soldaduras continuas con bastante seguridad. El acero y la fundición dúctil aparecen cuando el proyecto exige otra respuesta mecánica o un diámetro mayor, pero entonces el cálculo del tiro, la verificación de juntas y el control de ovalización se vuelven más sensibles. Yo no aprobaría un cruce solo porque la tubería cabe: me interesa que también resista el pullback sin dañarse.
Y eso enlaza directamente con el tubo y con el método alternativo que conviene comparar.
Cuándo elegirla y cuándo no frente a otras técnicas
Si comparo la técnica dirigida con las opciones más habituales, el mapa queda bastante claro. Cada método resuelve un problema distinto, y fingir que todos sirven para lo mismo suele salir caro.
| Técnica | Cuándo la prefiero | Limitación principal | Mi lectura práctica |
|---|---|---|---|
| Zanja abierta | Tramos cortos, espacio libre y reposición sencilla. | Afección superficial alta. | Sigue siendo útil cuando el terreno está despejado y el impacto es asumible. |
| PHD / HDD | Cruces bajo carreteras, cauces y zonas urbanas sensibles. | Depende mucho del suelo y del control de lodo. | Mi opción preferida cuando no puedo tocar la superficie. |
| Microtúnel | Saneamiento por gravedad y necesidad de precisión altimétrica. | Requiere pozos y una inversión mayor. | Más sólido si la cota y la geometría mandan. |
| Hinca de tubería | Trazados rectos con tubo robusto y pocas variaciones. | Poca capacidad de curvatura. | Muy útil si la alineación es simple y el cruce no admite desvíos. |
En muchos proyectos actuales, el rango práctico suele moverse entre diámetros de 50 a 1.200 mm y longitudes de hasta unos 2.000 m; en configuraciones maxi-HDD, las cifras pueden ser mayores. Eso hace que encaje muy bien en cruces de abastecimiento, impulsiones y pasos bajo cauces, pero no la convierte en una solución universal.
Mi regla es simple: si la prioridad es conservar la superficie, la técnica dirigida suele imponerse; si la prioridad es una pendiente precisa o un diámetro muy grande con control geométrico más rígido, miro antes microtúnel o hinca. Cuando la conducción es por gravedad, esa diferencia pesa mucho.
Con el cuadro comparativo sobre la mesa, los errores habituales se ven mucho antes de que cuesten dinero.
Los fallos que más encarecen una obra dirigida
Los fallos caros casi nunca son espectaculares; suelen ser de planificación. Yo veo repetirse estos cinco:
- Un estudio geotécnico pobre. Sin conocer bien arenas, gravas, rellenos o nivel freático, el proyecto se diseña con demasiada fe y poca base.
- Servicios enterrados mal localizados. Una cartografía antigua no basta cuando hay conducciones renovadas, vacíos o cruces previos.
- Subestimar el lodo de perforación. Si la presión, la viscosidad o el caudal no encajan con el terreno, aparecen pérdidas de fluido o retornos involuntarios en superficie.
- Elegir un tubo que no tolera el tiro. El problema no es solo la resistencia teórica; también cuentan las juntas, la curvatura y el comportamiento durante el arrastre.
- Dejar permisos y logística para el final. En una obra urbana o en un cruce de cauce, la coordinación puede valer tanto como el cálculo.
Evitar estos fallos no solo reduce sobrecostes; también hace que la obra llegue a cierre con menos improvisación y menos riesgo de reclamaciones. En España, ese margen se nota todavía más cuando intervienen varios titulares de servicios o un organismo de cuenca.
Lo que conviene cerrar antes de entrar en obra en España
En España, una obra de este tipo no se define solo por el trazado. Hay que alinear al titular de la vía, al ayuntamiento, al gestor ferroviario si procede y, cuando el cruce toca un cauce, al organismo de cuenca. Yo no empezaría sin tener claros el alcance de la ocupación, la ventana de trabajo y las condiciones ambientales que realmente aplican.
- Reconocimiento del terreno y de los servicios. Calas, auscultación y revisión de planos deben coincidir con la realidad de campo.
- Plan de perforación y control del fluido. Conviene fijar límites de presión, viscosidad, recuperación de detritos y protocolo ante un retorno accidental.
- Compatibilidad hidráulica del tubo. Para redes a presión importa la resistencia; para saneamiento por gravedad importa la cota final y la continuidad de pendiente.
- Control de calidad y trazabilidad. El as-built no es un trámite: la posición final, la profundidad y las incidencias de la obra ayudan a explotar mejor la instalación.
- Gestión de afecciones. En casco urbano, el ruido, la ocupación de acera y el tráfico pesan casi tanto como la perforación en sí.
Si el cruce afecta a un cauce, una carretera o un entorno urbano denso, yo no firmaría la ejecución sin dejar cerrados el estudio del terreno, la compatibilidad del fluido de perforación y el plan de control de desviaciones. Esa disciplina previa es la que separa una solución técnica limpia de una simple apuesta cara.
Lo que yo revisaría antes de firmar el cruce
Antes de dar luz verde, yo cerraría cuatro puntos: el estudio geotécnico, la ubicación real de servicios, la compatibilidad del tubo con el tiro previsto y el plan de control del lodo. Si alguno queda débil, la obra entra en una zona gris donde la improvisación sale cara.
Si el terreno, la geometría y la tubería están alineados, la técnica dirigida deja de ser una solución alternativa y pasa a ser la más limpia para instalar conducciones hidráulicas bajo obstáculos. Ahí es donde una buena ingeniería geotécnica marca la diferencia: no en forzar el paso, sino en definir el paso correcto.
