Yo suelo resumirlo así: el estribo no es un muro “de cierre”, sino la pieza que hace de apoyo extremo, contiene el relleno de acceso y conecta la superestructura con el terreno. Si está bien resuelto, el tablero descarga donde debe, el terraplén no empuja de más y la transición carretera-puente se mantiene limpia durante años. Si falla, el problema rara vez se queda en el hormigón visible.
Lo esencial para entender la pieza que cierra y sostiene el puente
- El estribo transmite las cargas del tablero a la cimentación y, al mismo tiempo, retiene el relleno de acceso.
- Su diseño depende tanto de la estructura como del terreno, el drenaje y la calidad de la transición con el terraplén.
- Los empujes del suelo, el asiento diferencial y el agua suelen pesar más que el propio alzado de hormigón.
- Las soluciones más habituales son la convencional, la de suelo reforzado y la integral.
- En España, el proyecto geotécnico se apoya en el Eurocódigo 7 y en criterios de control de deformaciones.
Qué hace realmente un estribo en un puente

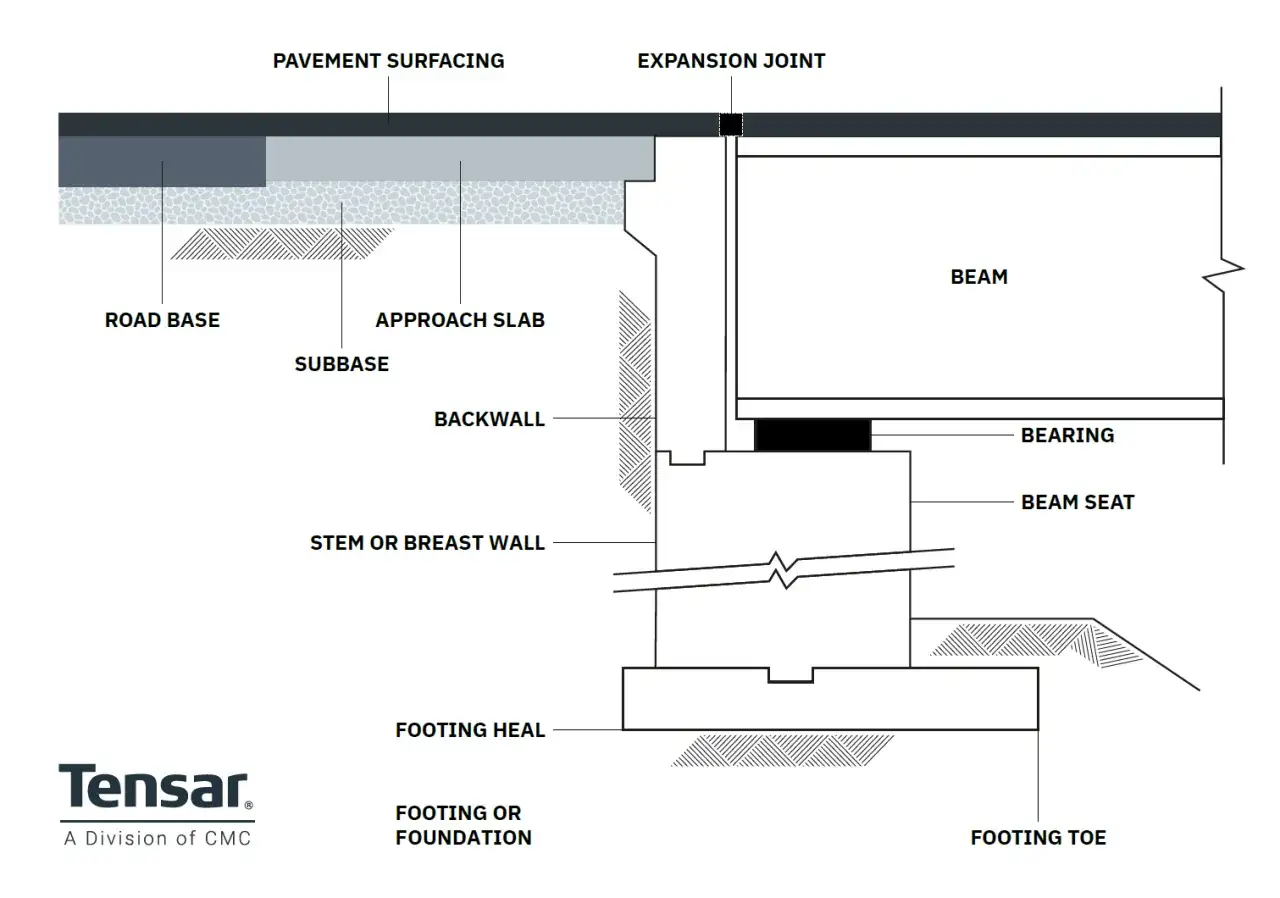

Yo suelo verlo como una pieza doble: por un lado, soporta el tablero a través de los apoyos; por otro, contiene el relleno que llega hasta la carretera o la vía de acceso. No es un simple muro. En realidad, forma parte de la subestructura y decide cómo se transmiten las cargas al terreno.
En el día a día de obra, eso se traduce en tres funciones muy concretas: recibir cargas verticales, resistir empujes laterales y resolver la transición entre la estructura y el terraplén. Si la transición está mal pensada, aparecen el típico salto de entrada, fisuras en la zona de apoyo o un mantenimiento más frecuente de juntas y losas de aproximación. Por eso yo prefiero hablar de conjunto estribo-terreno y no del estribo aislado.
Con esa base clara, lo siguiente es mirar qué fuerzas recibe desde el terreno y por qué el agua cambia tanto el diagnóstico.
Cómo trabaja contra el terreno y por qué el agua manda
La cara posterior del estribo, el trasdós, está en contacto con el relleno de acceso. Ahí aparece el empuje de tierras, que no siempre es el mismo: depende de cuánto pueda deformarse la estructura y de cómo se haya compactado el terraplén. Si yo tuviera que simplificarlo, diría que el estribo puede trabajar más cerca del empuje en reposo, del activo o, en algunos casos, beneficiarse parcialmente de resistencia pasiva, pero nunca conviene asumir esa resistencia sin justificarla bien.
| Estado del empuje | Cuándo aparece | Qué implica en el diseño |
|---|---|---|
| En reposo | Cuando el estribo apenas se desplaza | Suele ser la hipótesis más prudente en elementos rígidos o muy restringidos |
| Activo | Cuando el terreno puede relajarse con un pequeño giro o desplazamiento | Reduce la presión lateral, pero no debe asumirse sin justificar el movimiento admisible |
| Pasivo | Cuando el terreno delante del apoyo se moviliza para resistir | Sirve como ayuda, pero no como salvación automática del equilibrio |
El agua complica todo. Si el trasdós se satura, el empuje efectivo empeora y además aparece presión hidrostática, que es la parte más ingrata del problema. La guía del Ministerio de Transportes insiste en el drenaje del trasdós del estribo en soluciones cerradas y en el drenaje de la base del terraplén en otras; yo no lo trataría como un accesorio, sino como una parte del diseño. Las barbacanas, los drenes longitudinales y las capas filtrantes no están para decorar: están para que el agua salga antes de que convierta el relleno en una carga extra.
Cuando ya entiendes la interacción con el terreno, elegir la tipología deja de ser una cuestión de costumbre y pasa a ser una decisión de comportamiento.
Qué solución estructural conviene en cada caso
No elijo una tipología por inercia. La elijo por cómo se comporta frente a empuje, asiento y mantenimiento. En puentes de carretera, la realidad es que no todas las opciones responden igual a un relleno alto, a un suelo blando o a una transición larga.
| Solución | Cuándo la prefiero | Ventajas | Limitaciones |
|---|---|---|---|
| Convencional con aletas | Obras de paso corrientes, con terreno razonablemente competente y espacio suficiente | Es clara de proyectar, conocida por la obra y fácil de inspeccionar | Depende mucho del drenaje y de controlar los asientos del relleno |
| Suelo reforzado | Transiciones largas, suelos blandos o cuando interesa que el terraplén participe en la estabilidad | Mejora la deformabilidad, reparte mejor las tensiones y suele comportarse muy bien en acceso | Necesita espacio, control estricto de compactación y una ejecución disciplinada |
| Integral | Luces moderadas y proyectos donde se quiere reducir juntas y apoyos | Menos piezas sensibles a mantenimiento y menos problemas de apoyos | Traslada más movimiento térmico y reológico al terreno; no sirve en cualquier suelo |

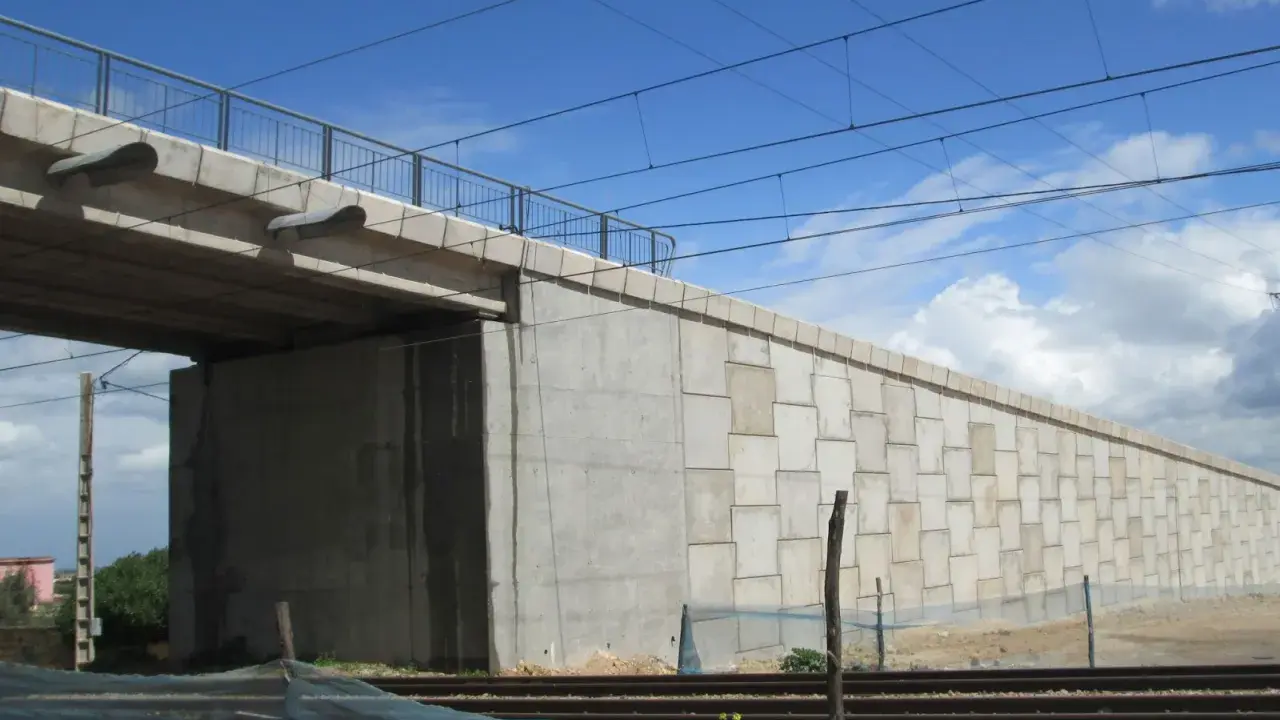

Carreteros recoge los estribos de tierra reforzada como una tipología muy común, y tiene sentido: convierten el relleno en parte activa de la solución. A mí me interesan especialmente cuando el problema principal no es solo sostener cargas, sino domesticar la transición entre estructura y terraplén. Ahora bien, una solución de suelo reforzado bien ejecutada es muy distinta de una mal ejecutada; aquí la disciplina de obra cambia el resultado tanto como el cálculo.
La tipología elegida solo funciona de verdad si la cimentación acompaña al terreno.
Qué terreno y qué cimentación necesita de verdad
En España, el proyecto geotécnico de estas piezas se apoya en el Eurocódigo 7, que obliga a mirar resistencia y deformación con el mismo nivel de seriedad. La guía para cimentaciones en obras de carretera con EC7 analiza precisamente estribos sobre roca, arcillas y suelos granulares, porque el terreno cambia por completo las comprobaciones. Yo no daría por bueno un diseño que solo “aguanta”; también tiene que deformarse lo justo.
- Zapata o cimentación superficial si el terreno competente está cerca y los asientos previstos son pequeños y bastante uniformes.
- Pilotes o micropilotes si hay rellenos blandos, arcillas compresibles, una capa portante profunda o riesgo relevante de socavación.
- Mejora del terreno si la patología dominante no es la resistencia, sino la deformación o el comportamiento de la transición.
- Revisión global de ladera si el apoyo se sitúa en pendiente, porque el problema puede no estar bajo la zapata, sino en la estabilidad del conjunto.
En uno de los ejemplos oficiales de la guía, se trabaja con un asiento absoluto de 50 mm y un asiento diferencial mínimo de 25 mm a introducir en el cálculo, salvo roca competente. No lo leo como un valor universal, sino como una señal clara de que la deformación importa tanto como la capacidad portante. Si yo tuviera que priorizar una sola revisión, sería esta: que el estribo no solo resista hoy, sino que mantenga la geometría de la transición dentro de márgenes razonables mañana.
Con la cimentación resuelta, la ejecución en obra decide si el proyecto envejece bien o se llena de patologías.
Cómo se ejecuta bien en obra
- Primero replanteo y excavo hasta alcanzar un estrato competente, sin “fiarme” del terreno por apariencia.
- Después ejecuto la cimentación y compruebo que la base esté limpia, nivelada y preparada para recibir el alzado.
- Antes del relleno, coloco la impermeabilización y el sistema de drenaje previsto en trasdós.
- Extiendo el relleno por tongadas y compactación controlada, evitando máquinas pesadas demasiado pegadas al paramento.
- Conecto la zona de transición con la losa o el paquete de acceso que marque el proyecto, sin improvisar juntas ni cambios bruscos de rigidez.
- Termino con protección frente a erosión, salida franca de drenes y una revisión seria de remates y encuentros.
Yo vigilaría especialmente la compactación del relleno inmediato al paramento: si se compacta mal, el asiento aparece; si se compacta agresivamente y sin control, puede dañar el propio estribo o desplazar el trasdós. Esa franja suele parecer secundaria, pero en realidad es una de las zonas más delicadas de toda la obra de paso. Y ahí empiezan muchos problemas que después se atribuyen, equivocadamente, a la estructura principal.
A partir de ahí, conviene revisar los fallos que más tarde convierten un detalle menor en una reparación costosa.
Los errores que más caro salen después
- Diseñar sin drenaje real: el agua retenida sube el empuje, mancha el hormigón y acelera la degradación del relleno.
- Elegir un relleno inadecuado: un material fino, plástico o mal graduado complica la compactación y favorece deformaciones.
- Compactar mal el trasdós: si la energía de compactación no se controla, el estribo sufre o el relleno asienta.
- Ignorar los asientos diferenciales: la junta y la losa de aproximación acaban acusando el salto entre puente y terraplén.
- Subestimar la socavación o la erosión: en cauces o taludes expuestos, la cimentación puede quedar comprometida antes de lo previsto.
La socavación merece una mención aparte. En puentes sobre cauces, un apoyo extremo aparentemente robusto puede perder eficacia si el flujo arranca material alrededor de la cimentación o descalza el pie del terraplén. Por eso yo no separo nunca el problema estructural del hidráulico y del geotécnico: son la misma conversación, solo que con herramientas distintas.
Lo que yo revisaría antes de dar por bueno el diseño
Si me llega un proyecto de este tipo, mi primera revisión no empieza por la armadura, sino por el terreno: drenaje, estratigrafía, asientos previstos y compatibilidad entre la cimentación y el relleno de acceso. Después miro si la solución elegida deja margen real para construir y mantener, no solo para cumplir sobre papel.
Un estribo bien resuelto no destaca; simplemente hace que el puente funcione sin sobresaltos durante años. Y en ingeniería geotécnica eso suele ser la mejor señal: que la parte más sensible de la obra se quede discreta, seca y estable.
