Las zanjas para saneamiento, redes de servicios o pequeñas cimentaciones no fallan por falta de maquinaria; fallan cuando se abre el terreno sin una estrategia clara de estabilidad. En este artículo explico cuándo tiene sentido una entibación ligera, cómo trabaja realmente, en qué se diferencia de otras soluciones y qué criterios uso yo para no quedarme corto ni sobredimensionar la obra. También verás los puntos de seguridad que más veces se pasan por alto en excavaciones pequeñas, que son precisamente las que más confían demasiado en el “esto aguanta”.
Lo esencial para decidir si conviene entibar una zanja
- Una zanja pequeña no es automáticamente segura: la estabilidad depende del suelo, el agua y las cargas cercanas.
- En excavaciones corrientes, superar unos 0,80 m ya exige prudencia; en terrenos más consistentes, el umbral de alarma se sitúa alrededor de 1,30 m.
- La solución ligera funciona bien en zanjas de servicios, trazados cortos y accesos reducidos, pero no sustituye un cálculo serio cuando hay agua, vibraciones o edificios próximos.
- La revisión diaria, el control tras lluvias o heladas y el acopio lejos del borde marcan más diferencia de la que muchos creen.
- Si el terreno cambia mucho a lo largo del trazado, suele funcionar mejor una solución mixta que una entibación uniforme.
Qué es y en qué momento deja de ser una zanja “simple”
La entibación ligera es un sistema provisional de contención pensado para estabilizar paredes de excavación con elementos relativamente manejables, normalmente paneles, montantes y codales. Su objetivo no es “armar” la obra para siempre, sino ganar seguridad y control en una fase delicada: cuando el terreno queda expuesto y la zanja todavía no se ha rellenado o ejecutado.
Yo suelo explicarlo así: deja de ser una zanja simple en cuanto el terreno empieza a depender más de su cohesión aparente que de una geometría realmente estable. El INSST considera ya delicadas las excavaciones corrientes a partir de 0,80 m y las realizadas en terrenos consistentes a partir de 1,30 m; por eso, cuando el trabajo exige bajar personas al fondo, no conviene improvisar. En la práctica, alrededor de 1,50 m la entibación deja de ser una opción “si sobra tiempo” y pasa a ser una medida que merece estudio serio.
| Situación | Lectura práctica |
|---|---|
| 0,80 m en terreno corriente | Ya no conviene confiar solo en la pared natural. |
| 1,30 m en terreno consistente | La estabilidad empieza a depender mucho del control de obra. |
| 1,50 m o más | La entibación suele ser la respuesta prudente, salvo justificación técnica distinta. |
El detalle importante es que estos umbrales no sustituyen el estudio geotécnico ni el plan de seguridad, pero sí ayudan a no banalizar una excavación que, por ser estrecha, parece menos peligrosa de lo que realmente es.
A partir de ahí, lo que marca la diferencia no es solo la profundidad, sino cómo se reparte la carga y quién la asume dentro de la zanja.
Cómo trabaja un sistema ligero de entibación

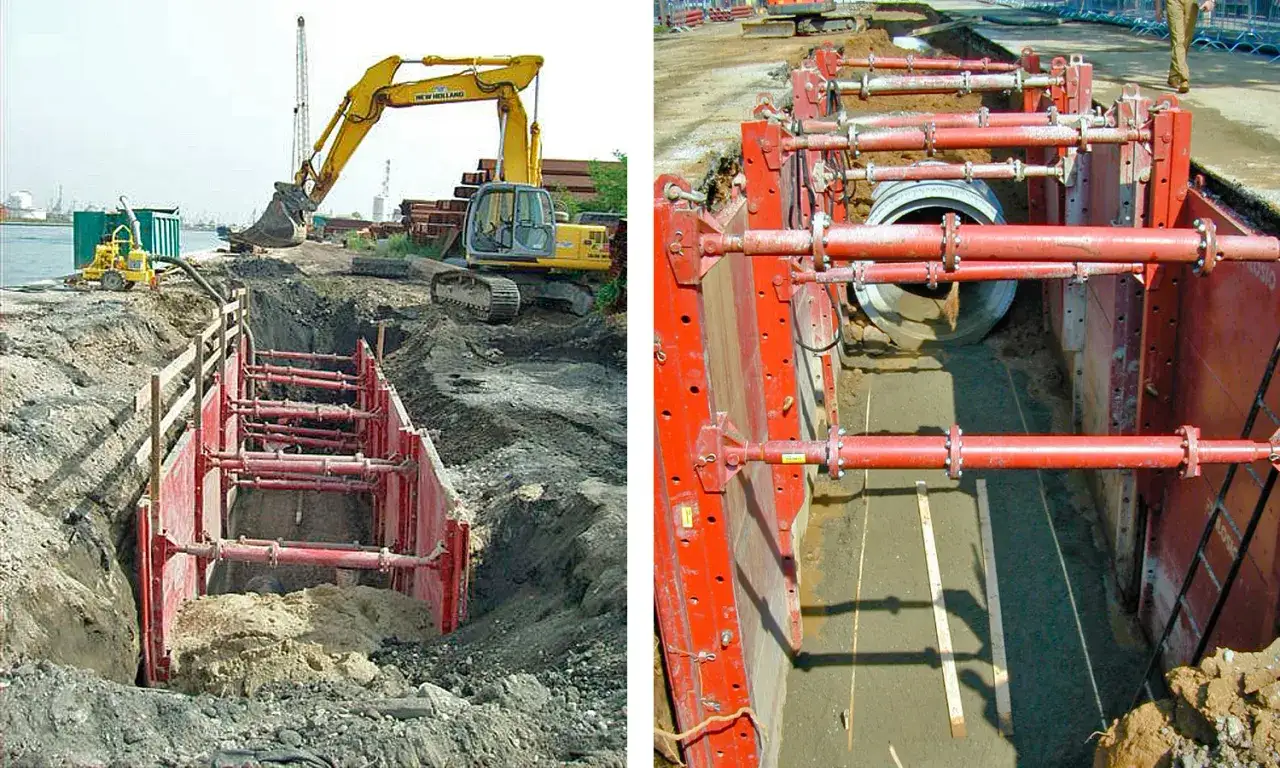

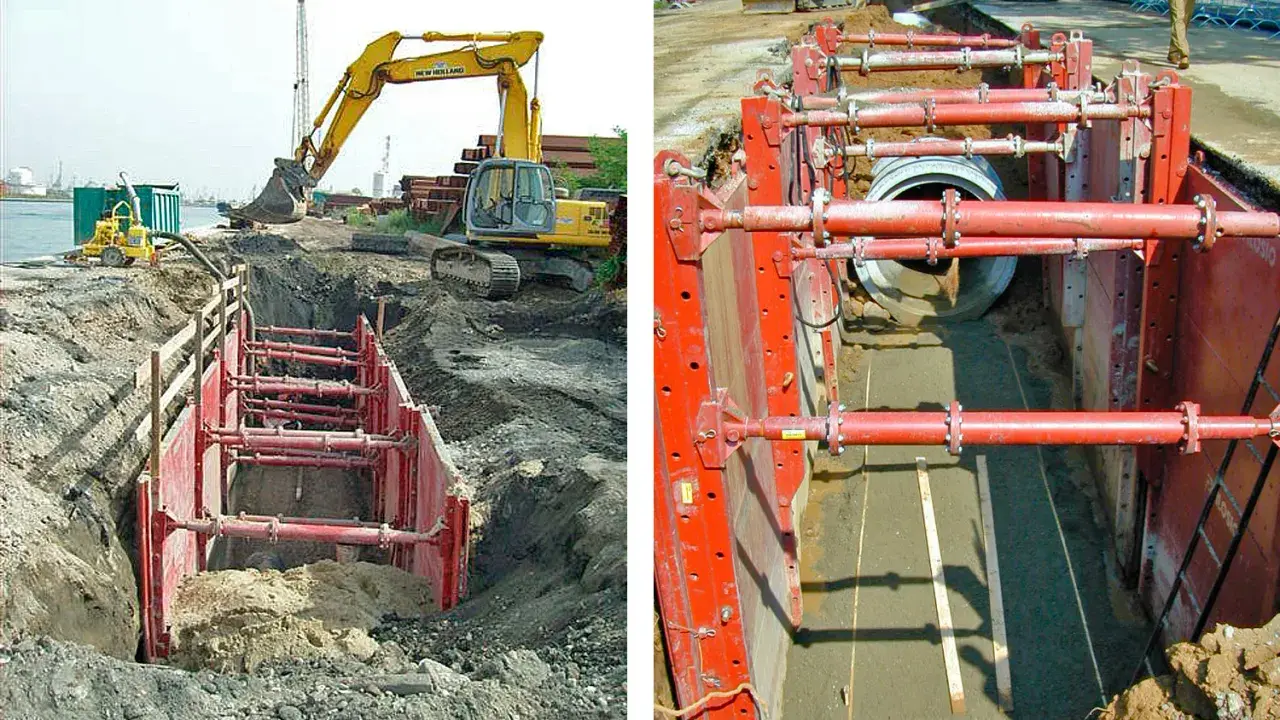

Un sistema ligero bien montado reparte el empuje del terreno desde la pared de la zanja hacia elementos resistentes que trabajan juntos. Los paneles contienen el terreno, los montantes o marcos le dan forma al conjunto y los codales, que son los puntales transversales, absorben el esfuerzo entre ambas caras. Si uno de esos tres elementos falla, la seguridad cae en cascada.
| Elemento | Función | Qué vigilo |
|---|---|---|
| Paneles | Retienen el terreno y evitan desprendimientos locales | Deformaciones, golpes y apoyos irregulares |
| Montantes o marcos | Transmiten cargas y mantienen la geometría | Alineación, continuidad y asiento correcto |
| Codales | Trabajan a compresión y estabilizan ambas caras | Apretado, holguras y pérdida de tensión |
| Arriostramiento auxiliar | Reduce movimientos del conjunto | Compatibilidad con la excavación real |
Que sea ligera no significa que sea frágil. En obra, “ligera” suele referirse a la facilidad de transporte, montaje y adaptación a zanjas estrechas, muchas veces con piezas modulares de aluminio o acero más manejables que las de un sistema pesado. Esa ligereza ayuda a ganar ritmo, pero no debe confundir: el dimensionamiento sigue siendo el que manda, no el material brillante ni el catálogo.
Por eso merece la pena distinguir bien cuándo encaja y cuándo una solución distinta resulta más honesta.
Cuándo encaja mejor y cuándo prefiero otra solución
En una zanja para saneamiento, acometida o pequeña canalización, yo suelo pensar primero en tres variables: espacio disponible, duración de la zanja abierta y estado real del terreno. Si hay poco margen lateral, una solución de talud queda descartada; si el frente avanza rápido y el terreno es relativamente homogéneo, un sistema modular ligero suele ser más ágil; si la profundidad aumenta, el agua aparece o hay sobrecargas cercanas, la balanza cambia.
| Solución | Cuándo la elegiría | Límite principal |
|---|---|---|
| Talud abierto | Terreno competente y espacio lateral suficiente | Ocupa mucho terreno y no siempre cabe en casco urbano |
| Sistema ligero de entibación | Zanjas de servicios, accesos reducidos y obra lineal corta | Sensible a agua, vibraciones y cambios bruscos de suelo |
| Escudo de zanja | Excavación repetitiva con frente móvil | Menos flexible en geometrías irregulares |
| Pantalla o tablestaca | Entorno urbano complejo, agua o mayor profundidad | Más coste y más medios de ejecución |
La clave no es escoger siempre la opción “más segura” en abstracto, sino la más coherente con el terreno y con la obra. Un talud suave puede ser mejor que cualquier contención si hay espacio; una entibación modular gana sentido cuando el espacio se estrecha; y una pantalla deja de ser exceso cuando el agua o la vecindad hacen que el riesgo suba de verdad.
- La entibación ligera funciona bien en suelos relativamente homogéneos y zanjas cortas.
- Empieza a quedarse corta cuando aparecen rellenos heterogéneos o arcillas muy blandas.
- Con tráfico pesado o vibración continua, necesita refuerzos y una vigilancia mucho más estricta.
- Si el agua entra de forma persistente, la contención por sí sola ya no resuelve el problema.
Cuando esa frontera aparece, ya no estamos hablando solo de montaje rápido, sino de control geotécnico serio.
Las reglas de seguridad que no conviene negociar
Aquí es donde menos margen concedo: el BOE, a través del RD 1627/1997, fija el marco mínimo de seguridad en obra, y el INSST insiste en una idea muy simple: una entibación se revisa, no se da por buena para toda la jornada. En excavación, la rutina pesa tanto como el diseño.
- Reviso la entibación al inicio de la jornada y también después de lluvias, heladas o una parada prolongada.
- Dejo los acopios de tierras y materiales lejos del borde para no cargar la coronación de la zanja.
- Refuerzo el sistema si trabajan excavadoras, camiones o maquinaria que transmita vibraciones.
- Mantengo un retén en el exterior cuando hay personas trabajando dentro y la profundidad ya exige control real.
- No retiro piezas a lo loco: el desmontaje debe ser progresivo y por franjas, no por impulsos.
- Compruebo antes de excavar si hay conducciones, cimentaciones vecinas o rellenos que alteren la respuesta del terreno.
El error más habitual no es elegir un panel demasiado pequeño, sino tratar la zanja como si fuera un hueco sin energía. El terreno se mueve, el agua ablanda, el tráfico vibra y el borde carga; cuando todo eso coincide, una decisión aparentemente menor se convierte en un problema de estabilidad. Yo prefiero perder unos minutos en revisar antes que perder una jornada por tener que rehacer el tramo.
Con esa disciplina, la decisión técnica deja de ser intuitiva y pasa a ser realmente defendible.
La decisión correcta empieza antes de abrir la zanja
Yo tomo la decisión en este orden: terreno, geometría, agua, sobrecargas, tiempo abierto y medios de montaje. Si una de esas variables sale mal, la solución ligera deja de ser ligera en coste real porque obliga a parar, corregir o rehacer.
- Caracterizo el terreno: cohesión, rellenos, presencia de arcillas blandas o arenas sueltas.
- Mido profundidad y longitud abierta: cuanto más tiempo y más frente expuesto, más conservador conviene ser.
- Reviso el agua y el drenaje: una filtración pequeña puede degradar rápido la pared.
- Miro las cargas cercanas: tráfico, acopios, edificios, postes, vallas o maquinaria.
- Valoro si conviene una solución mixta: talud parcial, entibación por tramos o un sistema más robusto en puntos singulares.
La rentabilidad real no está en gastar menos en hierro o aluminio, sino en evitar incidentes, tiempos muertos y reajustes improvisados. Cuando la zanja es corta, repetitiva y relativamente limpia, este tipo de entibación funciona muy bien; cuando el terreno cambia o el agua manda, yo prefiero sobredimensionar un poco la solución antes que confiar en que “aguantará hasta mañana”. En geotecnia, esa diferencia suele ser la más barata del proyecto.
