Cuando un terreno blando empieza a comprometer asientos, estabilidad o capacidad portante, hay pocas soluciones tan directas como una mejora granular bien planteada. Las columnas de grava son una de las más útiles en suelos cohesivos blandos, rellenos heterogéneos y ciertos depósitos con finos, porque combinan refuerzo, drenaje y redistribución de cargas. En este artículo explico cómo funcionan, en qué casos convienen, qué parámetros de diseño de verdad importan y qué errores veo repetirse en obra.
Lo esencial sobre esta técnica de mejora del terreno
- Su efecto principal no es solo “rellenar”, sino crear un sistema compuesto suelo-columna que reparte mejor las cargas.
- Funcionan especialmente bien en suelos blandos o compresibles con suficiente confinamiento lateral.
- Sus beneficios más claros son la reducción de asientos, el aumento de capacidad portante y la aceleración de la consolidación.
- En diseño, importan más la relación de áreas, el confinamiento y la calidad de ejecución que una cifra aislada de resistencia.
- No son la primera opción si el terreno es extremadamente blando, si la carga es muy alta o si el control de vibraciones es crítico.
Qué problema resuelven y por qué funcionan
Yo las explico como inclusiones granulares que obligan al terreno a trabajar de otra manera. En lugar de dejar que el suelo blando soporte casi toda la tensión, la carga se reparte hacia un material más rígido y drenante, de modo que el conjunto se comporta como un sistema compuesto. Ese cambio es el verdadero valor de la técnica: no busca “hacer milagros” con el terreno, sino modificar su respuesta mecánica para que sea más previsible.
La mejora se produce por tres vías que suelen actuar a la vez: transferencia de carga hacia la inclusión, confinamiento lateral del suelo circundante y aceleración del drenaje de las presiones intersticiales. Por eso resulta tan útil en terraplenes, losas de nave, depósitos, plataformas logísticas y algunas obras portuarias. En una guía técnica de la UPV se resume bien la idea de la vibro-sustitución: introducir grava en puntos concretos del terreno para generar un refuerzo continuo y drenante.
En suelos susceptibles de licuación, además, el efecto no es solo resistente. La presencia de una malla de columnas ayuda a densificar el entorno, a disipar sobrepresiones de poro y a reducir el riesgo de pérdida brusca de resistencia durante un sismo. Esa combinación explica por qué la técnica sigue vigente en 2026 y no ha sido desplazada por una única alternativa universal. La diferencia entre mejorar y sustituir no es semántica: cambia por completo el modo en que el terreno responde bajo carga, y eso nos lleva a la pregunta clave de cualquier proyecto: cuándo conviene de verdad.
Dónde encajan mejor y dónde conviene parar
No todas las situaciones geotécnicas se prestan a esta solución. Yo la considero especialmente interesante en suelos cohesivos blandos, limos, arenas limosas, rellenos heterogéneos y terrenos compresibles donde se aceptan asientos moderados pero no descontrolados. También puede funcionar bien cuando hace falta ganar capacidad portante sin recurrir de entrada a una cimentación profunda completa.
En cambio, me vuelvo prudente cuando el terreno es tan blando que no ofrece el confinamiento lateral necesario para que la columna trabaje bien. Como referencia práctica, si la resistencia al corte no drenada cae por debajo de unos 15 kPa conviene extremar el estudio, porque la estabilidad durante la instalación y el comportamiento posterior pueden volverse delicados. Tampoco es mi primera opción en turbas u orgánicos muy compresibles, ni en situaciones donde el proyecto exige deformaciones casi nulas; ahí el margen de mejora existe, pero no siempre compensa.
| Situación de obra | Encaje habitual | Motivo |
|---|---|---|
| Terraplén sobre suelo blando | Muy bueno | Mejora estabilidad, reduce asientos y acelera consolidación. |
| Losa de nave sobre relleno heterogéneo | Bueno | Homogeneiza la respuesta y limita deformaciones diferenciales. |
| Arena limpia con poca fracción fina | Depende | Muchas veces la vibrocompactación puede ser más lógica. |
| Suelo extremadamente blando | Con mucha cautela | Puede faltar confinamiento lateral para que la inclusión trabaje con seguridad. |
| Cargas muy altas y asientos casi nulos | Poco recomendable | Normalmente encajan mejor pilotes u otra solución de mayor rigidez. |
Si el terreno se encuentra en la zona intermedia entre “demasiado malo para dejarlo como está” y “demasiado bueno para justificar pilotes”, ahí es donde esta técnica suele tener más sentido. Una vez filtrados esos casos, el siguiente paso es entender cómo se ejecuta en obra, porque ahí se gana o se pierde gran parte del resultado.
Cómo se ejecutan en obra

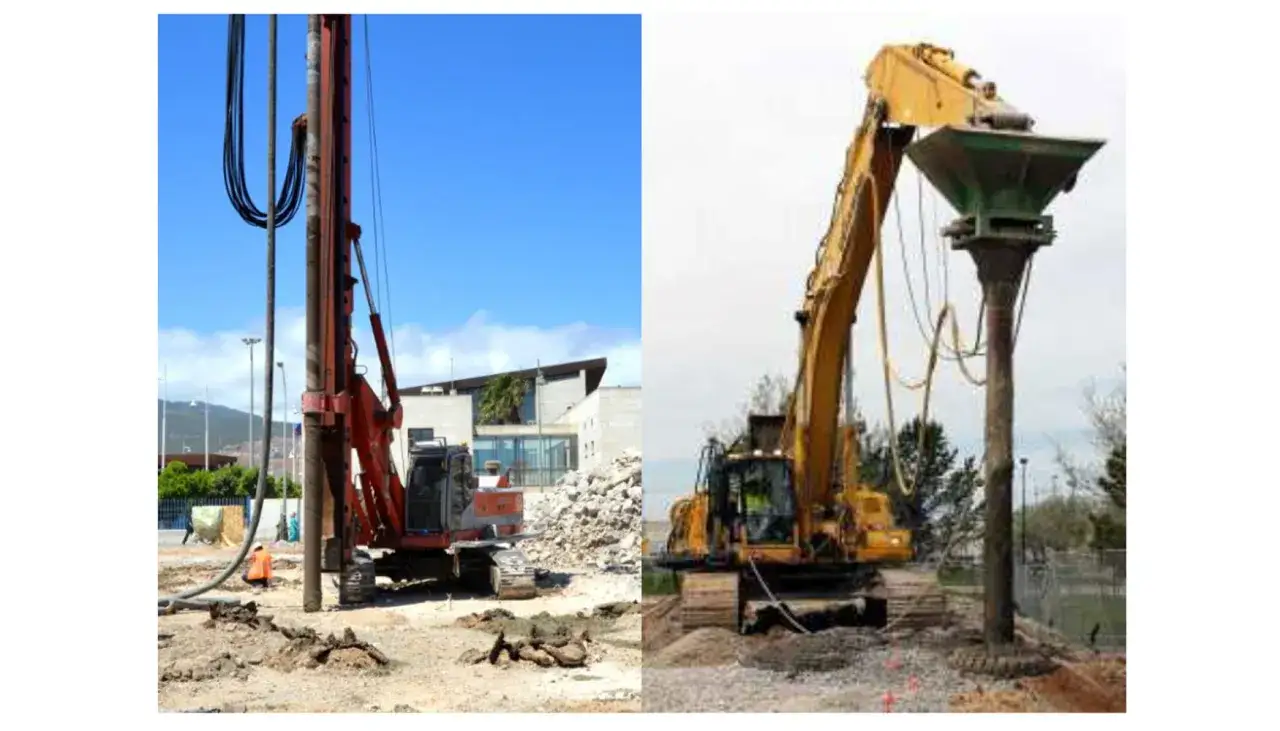

La secuencia constructiva importa casi tanto como el cálculo. La variante más conocida es la vibro-sustitución con aporte de árido desde la superficie o por vía seca, donde un vibrador profundo penetra en el terreno y, al ir retirándose por etapas, va rellenando y compactando el hueco con grava. Otra familia de ejecución utiliza perforación previa y posterior apisonado, algo que cambia el modo en que la columna transmite la carga y el nivel de mejora del entorno.
- Replanteo y verificación previa. Antes de empezar, yo quiero saber qué espesor de suelo blando tengo, cómo varía lateralmente y qué zonas sensibles hay alrededor.
- Penetración del vibrador o perforación. El objetivo es alcanzar la profundidad de diseño sin perder estabilidad ni provocar una perturbación innecesaria.
- Aporte de grava. El material entra por el sistema de alimentación y rellena la cavidad creada por el equipo.
- Compactación por etapas. La columna se construye de abajo arriba, alternando retirada y reintroducción para densificar el árido y presionar el suelo circundante.
- Acabado y regularización superior. La cabeza de la columna debe quedar bien integrada con la capa de reparto o con la zapata/losa que vaya encima.
En la práctica, yo vigilo tres cosas durante la ejecución: profundidad real alcanzada, consumo de material y energía o tiempo de instalación. Si esos datos se desvían mucho de lo previsto, el comportamiento final también suele desviarse. La experiencia en obra demuestra que no basta con “hacer columnas”; hay que hacerlas con geometría y densidad consistentes. Y esa consistencia depende de unos pocos parámetros que conviene fijar con bastante precisión.
Qué parámetros de diseño me obligan a afinar
Cuando dimensiono columnas de grava, no me basta con el diámetro: necesito ver la relación de áreas, el confinamiento disponible y el objetivo de servicio. El método de Priebe sigue siendo una referencia muy extendida para estimar la mejora, pero yo lo usaría siempre con hipótesis conservadoras y sin inflar la resistencia del material de relleno. Un error clásico es tomar el ángulo de rozamiento “pico” como si fuera una constante; en realidad baja con el confinamiento y con la deformación, y ese detalle cambia bastante el resultado final.
| Parámetro | Rango orientativo | Por qué importa |
|---|---|---|
| Tamaño de la grava | 5 a 40 mm | Debe ser angular, limpia y no friable; si el material se degrada, la columna pierde calidad. |
| Diámetro habitual | 0,40 a 1,20 m | Un mayor diámetro mejora el efecto, pero también exige mejor control de ejecución. |
| Separación entre elementos | 2 a 10 m | La malla define la relación de áreas y, por tanto, la mejora global del terreno. |
| Profundidad | Normalmente hasta 20 m; en casos especiales, más | La longitud útil depende del espesor del estrato problemático y del método constructivo. |
| Ángulo de rozamiento de diseño | Alrededor de 40° como valor conservador | No conviene sobredimensionarlo; el confinamiento y la deformación lo reducen en obra real. |
| Capacidad admisible tras la mejora | Orden de 150 a 400 kPa, según el caso | Sirve como referencia preliminar, nunca como valor universal. |
El salto entre una buena solución y una solución mediocre suele estar en la relación de áreas y en la uniformidad del tratamiento. Yo no aceptaría un diseño que ignore la variabilidad del terreno ni una ejecución que no deje trazabilidad clara de lo hecho. Esa es la frontera entre una mejora confiable y una mejora que solo lo parece en el papel; por eso merece la pena compararla con otras alternativas antes de cerrar el proyecto.
Cómo la comparo con pilotes, precarga o mejora química
Esta técnica ocupa una posición intermedia muy interesante. No es tan rígida ni tan costosa como una cimentación profunda completa, pero tampoco depende del tiempo de consolidación como la precarga con drenes. En suelos granulares limpios, la vibrocompactación puede ser mejor opción; en suelos muy blandos o cuando la tolerancia a asientos es mínima, los pilotes o una mejora con ligantes pueden ganar la partida.
| Solución | Cuándo suele ganar | Limitación principal |
|---|---|---|
| Vibro-sustitución | Asientos moderados, necesidad de drenaje y mejora de capacidad portante | Necesita confinamiento lateral y buena ejecución. |
| Pilotes | Cargas altas y control estricto de deformaciones | Más rigidez y, en general, más coste y complejidad. |
| Precarga con drenes | Suelos muy compresibles cuando el plazo de obra lo permite | El tiempo manda; no es una solución inmediata. |
| Mezcla profunda con ligante | Suelos muy blandos donde hace falta más rigidez estructural | Depende mucho del control del mezclado y del comportamiento del ligante. |
Si la obra tolera cierto margen de deformación y necesita una respuesta relativamente rápida, yo suelo mirar primero esta familia de soluciones antes de pasar a sistemas mucho más rígidos. En cambio, si el requisito de asiento es muy severo, no me entretengo: voy directo a una alternativa más drástica. Esa comparación, bien hecha, evita sobredimensionar o elegir un sistema que luego no encaja con el servicio esperado.
Los fallos que más encarecen la obra
El problema no suele estar en la idea, sino en la ejecución y en el exceso de optimismo. Los fallos que más veo son bastante repetidos: asumir una resistencia del suelo demasiado alta, espaciar demasiado las inclusiones, confiar en una grava mediocre o no verificar el efecto real del tratamiento con ensayos adecuados. También se comete mucho el error de pensar que el drenaje por sí solo resolverá un problema que en realidad exige reparto de carga.
- Diseñar con hipótesis demasiado agresivas. Si el ángulo de rozamiento o la rigidez asumida no reflejan la realidad, el cálculo pierde valor.
- Ignorar la heterogeneidad del terreno. Un estrato más blando puede cambiar por completo el comportamiento local.
- Controlar solo la geometría. Saber la profundidad no basta; también importa el material realmente introducido y la energía de compactación.
- No prever el efecto en estructuras vecinas. Las vibraciones y desplazamientos laterales pueden ser relevantes en entornos urbanos o sensibles.
- Olvidar la interacción con la cimentación superior. La cabeza de la columna y la capa de reparto tienen un papel decisivo.
En cuanto al control de calidad, yo no me quedaría solo con sondeos puntuales. La mejora por vibro-sustitución se entiende mejor con ensayos in situ, pruebas de carga, seguimiento de asientos y, cuando procede, instrumentación de presiones intersticiales. También reviso profundidad real, consumo de grava, uniformidad de la malla y trazabilidad de cada punto ejecutado. En esta técnica, la obra bien registrada vale casi tanto como el cálculo.
Lo que conviene revisar antes de cerrar el diseño
Antes de dar por buena una solución con inclusiones granulares, yo revisaría tres preguntas muy concretas: si el suelo ofrece confinamiento lateral suficiente, si el edificio o terraplén acepta el nivel de asiento remanente y si la obra puede ejecutarse sin penalizaciones por vibración, plazo o acceso. Si una de esas respuestas es débil, normalmente no fuerzo la decisión; abro el abanico a una solución mixta o a otra técnica más adecuada.
También me parece sensato prever una prueba de tramo o una zona piloto cuando el terreno es variable o cuando el proyecto tiene poco margen de error. Esa pequeña inversión inicial suele ahorrar discusiones más caras después. En geotecnia, yo prefiero una solución algo más sobria pero verificable que una propuesta elegante que dependa de demasiadas suposiciones. Si el terreno, la obra y el control de ejecución encajan, esta técnica ofrece un equilibrio muy sólido entre rapidez, mejora y coste técnico; si no encajan, conviene decirlo pronto y buscar otra estrategia antes de que el problema aparezca bajo la losa.
