Un terreno que deja pasar el agua con facilidad puede ser una ventaja o un problema, según dónde aparezca y cómo se gestione. En geotecnia, un suelo drenante no se evalúa solo por su permeabilidad: también importan la granulometría, la presencia de finos, el nivel freático y el modo en que el agua circula hacia una salida segura. En este artículo explico cómo reconocerlo, medirlo y utilizarlo con criterio en taludes, cimentaciones y sistemas de drenaje.
Lo esencial que conviene fijar antes de diseñar un drenaje
- La permeabilidad se expresa con k y cambia de forma drástica según el tamaño de grano y la estructura interna del terreno.
- Un material muy permeable no siempre es estable; si no se controla, puede arrastrar finos o concentrar agua en puntos sensibles.
- En taludes y muros, el drenaje reduce las presiones intersticiales, es decir, la presión del agua atrapada en los poros.
- La solución más fiable suele combinar material granular limpio, filtro compatible y una salida de agua bien resuelta.
- En España, la intensidad de algunas lluvias hace que la continuidad del drenaje sea tan importante como la capacidad de infiltrar.
Qué significa que un terreno drene bien
Yo separo dos ideas que a menudo se confunden: dejar pasar el agua y hacerlo sin perder estabilidad interna. Un material granular abierto puede evacuar agua con rapidez, pero si contiene demasiados finos o se compacta mal, esa capacidad cae en picado. En geotecnia, lo importante no es solo la velocidad de paso, sino la continuidad de los poros y la respuesta del terreno cuando se moja.
El parámetro más usado es el coeficiente de permeabilidad, o conductividad hidráulica, que resume la facilidad con la que el agua circula por el medio. A efectos prácticos, la diferencia entre una grava limpia, una arena fina o una arcilla es enorme: estamos hablando de varios órdenes de magnitud.
| Tipo de material | k orientativo | Lectura práctica |
|---|---|---|
| Grava limpia | > 10-2 m/s | Evacúa muy rápido; útil en capas drenantes y filtros gruesos si no recibe finos. |
| Arena limpia | 10-3 a 10-2 m/s | Tiene buena drenabilidad y suele funcionar bien en rellenos y trasdoses. |
| Arena con finos | 10-5 a 10-3 m/s | Puede trabajar, pero se colmata con más facilidad y el caudal baja con el tiempo. |
| Limo | 10-7 a 10-5 m/s | Drena despacio y retiene agua; exige más control en obra. |
| Arcilla | < 10-7 m/s | En obra corriente se comporta como prácticamente impermeable. |
Estos valores son orientativos, pero ayudan a entender por qué una misma solución no funciona igual en un relleno granular que en una capa fina y plástica. Con esta base, lo siguiente es comprobarlo de verdad en campo y no quedarse en una impresión visual.
Cómo lo identifico en una campaña geotécnica
La textura engaña: a simple vista una arena puede parecer muy limpia y, sin embargo, estar parcialmente cegada por limos; al revés, una grava mal graduada puede perder continuidad. Por eso yo no me fiaría solo del aspecto. Me interesa combinar observación, muestreo y ensayo.
En campo
- Calicatas y sondeos para ver estratos, nivel freático y cambios bruscos de material.
- Ensayos Lefranc para obtener una estimación puntual de la permeabilidad en suelos permeables o semipermeables.
- Observación de humedad, rezumes y zonas donde el agua se queda retenida tras lluvia.
En laboratorio
- Permeámetro de carga constante para arenas y gravas.
- Permeámetro de carga variable cuando la conductividad es menor.
- Granulometría para comprobar si el porcentaje de finos puede bloquear los poros.
Hay un detalle que no conviene subestimar: el mismo terreno puede comportarse de forma distinta en estado natural, compactado o remoldeado. Si la estructura interna cambia, también cambia el flujo del agua, y ahí aparecen errores de cálculo que luego se pagan en obra.
Dónde aporta valor real en obra
Si tuviera que resumirlo en una frase, diría que el drenaje sirve para controlar el agua, no para esconder un mal terreno. Su valor aparece allí donde el agua modifica la estabilidad, el asiento o la durabilidad de la estructura.
| Situación | Qué mejora | Qué no resuelve |
|---|---|---|
| Taludes de excavación o ladera | Reduce las presiones intersticiales y ayuda a estabilizar el macizo. | No corrige por sí solo una geometría inestable. |
| Muros y sótanos | Alivia el empuje hidrostático y evacua el agua del trasdós. | No sustituye una impermeabilización bien detallada. |
| Cimentaciones superficiales | Disminuye la saturación local y ayuda a limitar asientos diferenciales. | No compensa un terreno con capacidad portante insuficiente. |
| Explanadas y viales | Evacua agua infiltrada y mejora el comportamiento de la plataforma. | No reemplaza la compactación ni el control de finos. |
| Zonas urbanas con SUDS | Favorece la infiltración y la laminación de escorrentías. | No funciona bien si el subsuelo no admite el caudal previsto o falta mantenimiento. |
En la práctica, el gran error es pensar que un terreno permeable ya “arregla” la obra. No lo hace. Solo da margen para que el agua se comporte de forma más previsible. Y eso me lleva al punto decisivo: cómo construir una solución que siga funcionando después de varios ciclos de lluvia.
Cómo se diseña una capa drenante que no se colmate
Una solución drenante buena no es la que más agua deja pasar el primer día, sino la que sigue haciéndolo meses o años después. Para conseguirlo, yo me fijo en cuatro piezas: el material granular, el filtro, la salida del agua y el mantenimiento.
Material granular y gradación
El material debe tener huecos conectados y pocos finos. En general, una grava limpia o un árido seleccionado funciona mejor que una mezcla “barata” con polvo de machaqueo, limo o arcilla. Cuanto más material fino, más riesgo de colmatación y pérdida de caudal.
Filtro y separación
El geotextil filtrante o una capa filtro bien graduada evita que las partículas finas migren hacia el drenaje. Esta pieza parece secundaria, pero suele marcar la diferencia entre una solución duradera y una zanja que se obstruye en pocos meses.
Lee también: Muros de contención - tipos, drenaje y diseño geotécnico
Salida del agua
No basta con infiltrar; el agua necesita una descarga clara hacia cuneta, colector, pozo o punto de alivio. Sin salida, la capa drenante solo se convierte en un pequeño depósito temporal.
- Definir el caudal que hay que evacuar.
- Comprobar la estratigrafía y el nivel freático.
- Elegir material y filtro compatibles con el terreno receptor.
- Disponer una pendiente continua hacia una salida accesible.
- Prever inspección y limpieza para evitar colmatación.
Si una de esas piezas falta, la solución deja de ser drenante y pasa a ser simplemente un relleno que almacena agua. Cuando eso ocurre, el problema suele no aparecer de inmediato, sino después de varias lluvias y de algún episodio más intenso de lo normal.
Los fallos que más problemas generan
- Confundir permeabilidad con seguridad. Un terreno puede drenar muy bien y, aun así, ser débil frente a erosión interna o asientos.
- Ignorar los finos. Una pequeña proporción de limo puede reducir mucho la capacidad de flujo y acelerar la colmatación.
- Dejar el agua sin salida. Si no hay descarga, el sistema se satura y deja de trabajar como drenaje.
- No separar drenaje e impermeabilización. En sótanos y muros, ambos sistemas se complementan; ninguno sustituye al otro.
- Olvidar el mantenimiento. Las entradas de agua, arquetas y cunetas requieren inspección, sobre todo tras episodios de lluvia intensa.
El límite más importante es este: un terreno muy permeable no corrige por sí solo una geometría mal diseñada ni una estratigrafía desfavorable. Si existe una capa arcillosa que encierra el agua o una transición brusca entre materiales, el flujo puede concentrarse donde menos interesa. Ahí es donde aparecen el piping, es decir, la erosión interna por arrastre de partículas, y las filtraciones localizadas. Por eso, en España conviene mirar también el clima real de la zona y no diseñar pensando solo en una lluvia media.
Qué cambia en España cuando la lluvia es intensa y el terreno es heterogéneo
En muchas obras españolas el problema no es la falta de soluciones, sino su falta de continuidad. Tenemos episodios de lluvia corta y muy intensa, terrenos de relleno, zonas costeras con agua agresiva y perfiles donde una capa arenosa descansa sobre otra más fina o más plástica. Esa combinación obliga a pensar el drenaje como una red, no como un simple material poroso.

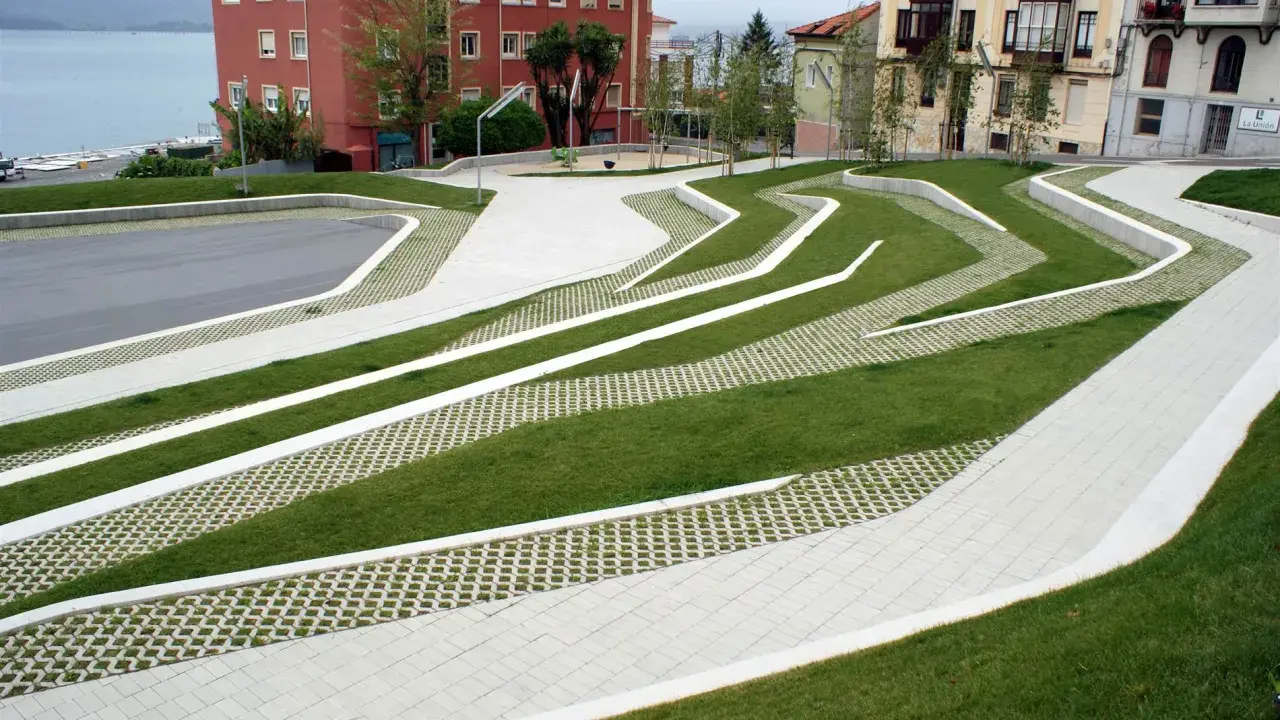

Por eso veo cada vez más sentido en los SUDS, en los pavimentos permeables y en las zanjas drenantes bien resueltas: no son una moda, sino una manera de reducir escorrentía y repartir el agua antes de que llegue a puntos sensibles. Aun así, solo funcionan bien si el subsuelo acepta el caudal previsto y si el mantenimiento está previsto desde el principio. Cuando el terreno es demasiado fino o el nivel freático está alto, conviene limitar la infiltración y pensar más en evacuación controlada que en absorción.
En taludes de carretera, muros de contención y sótanos urbanos, yo prefiero soluciones redundantes: drenaje superficial, drenaje profundo y un punto de descarga fácil de inspeccionar. Cuando una sola pieza falla, las demás compran tiempo y evitan que el problema crezca de forma silenciosa.
La pregunta que yo haría antes de cerrar el proyecto
Antes de dar por bueno el diseño, me haría tres comprobaciones simples: dónde entra el agua, por dónde sale y qué pasa con los finos que transporta. Si alguna de esas respuestas es vaga, el proyecto todavía no está cerrado.
- Si el agua entra, pero no sale, el sistema solo retrasa el problema.
- Si el material filtra, pero no separa, aparecerá colmatación.
- Si el terreno es permeable, pero la geometría falla, la estabilidad sigue comprometida.
En geotecnia, esa secuencia suele ser más útil que cualquier promesa de drenaje “perfecto”: agua controlada, filtro compatible y salida verificada. Cuando esas tres piezas encajan, el comportamiento del terreno mejora de verdad y la obra gana margen frente a la lluvia, la saturación y el desgaste del tiempo.
