Un terraplén es una de las soluciones más comunes para salvar desniveles, ganar cota y crear una plataforma estable en carreteras, ferrocarriles y urbanizaciones. Pero su aparente sencillez engaña: en geotecnia, el comportamiento real depende del suelo de apoyo, de la humedad, de la compactación y del drenaje. En este artículo explico qué significa de verdad este elemento, cómo se diferencia de otros movimientos de tierra y qué reviso yo para saber si una obra va bien encaminada.
Lo esencial para entender un terraplén
- Un terraplén es un relleno estructural que eleva la rasante y crea una base de apoyo para la obra.
- Su buen comportamiento depende de material, humedad, compactación y drenaje, no solo de aportar tierra.
- No conviene confundirlo con un desmonte, un relleno genérico o un pedraplén, porque no se ejecutan ni se controlan igual.
- Los puntos críticos suelen estar en la base, los taludes, la coronación y las transiciones con el terreno natural.
- En España, la calidad se comprueba con ensayos de laboratorio y control in situ, no con una simple inspección visual.

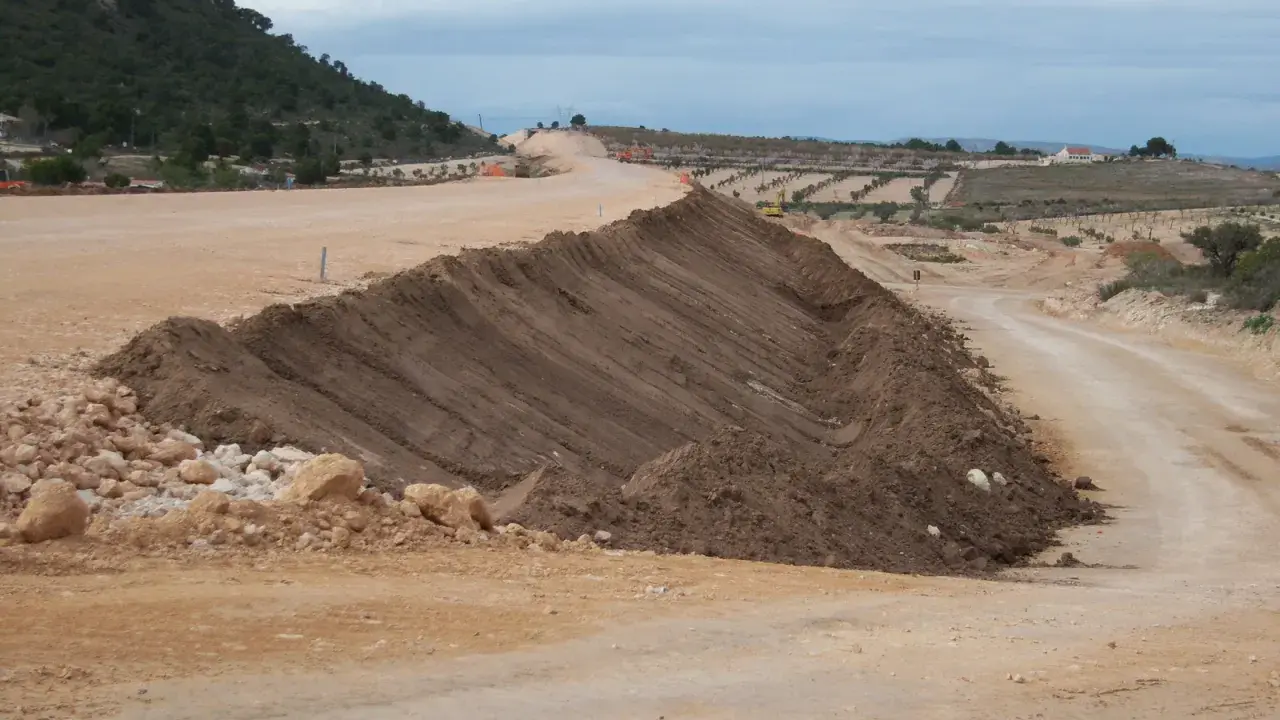

Qué es un terraplén y qué problema resuelve
Yo lo explico así: el terraplén convierte un terreno insuficiente o desnivelado en una superficie útil y geométricamente controlada. La RAE lo define, en esencia, como un macizo de tierra usado para rellenar huecos o elevar el terreno con un fin constructivo, pero en geotecnia la idea va más lejos: es una estructura de tierras que debe resistir su propio peso, las cargas de la obra y la acción del agua.
Su función no es estética. Sirve para alcanzar una cota de proyecto, mejorar la rasante de una carretera, salvar vaguadas, corregir pendientes o apoyar una plataforma sobre la que luego se construirá el firme, la vía o la urbanización. Si el relleno no se comporta bien, el problema no aparece solo en la tierra: aparece en la carretera agrietada, en la vía deformada o en el asiento diferencial que obliga a reparar antes de tiempo.
En la práctica, yo pienso menos en “tierra aportada” y más en “estructura geotécnica”. Ese cambio de enfoque es lo que separa una obra que aguanta de otra que empieza a moverse con la primera lluvia fuerte. Y para no mezclar conceptos, conviene comparar el terraplén con otros movimientos de tierras que a menudo se confunden con él.
Terraplén, relleno, desmonte y pedraplén no son lo mismo
En obra se usan como si fueran equivalentes, pero no lo son. Un terraplén tiene una función estructural clara y un control de compactación concreto; un relleno puede ser más genérico; un desmonte es el volumen que se excava en terreno natural; y un pedraplén utiliza material pétreo grueso, con un comportamiento distinto frente al agua y a la deformación.
| Elemento | Qué es | Cuándo lo encuentro | Qué cambia en la práctica |
|---|---|---|---|
| Terraplén | Relleno estructural para elevar la rasante y formar una plataforma | Carreteras, ferrocarriles, plataformas y urbanizaciones | Exige control de materiales, humedad, tongadas y compactación |
| Relleno | Aporte de material para ocupar un hueco o nivelar una zona | Obras generales de movimiento de tierras | No siempre tiene el mismo nivel de exigencia geotécnica |
| Desmonte | Excavación que rebaja el terreno natural | Cuando la rasante de proyecto queda por debajo del terreno | El problema pasa a ser la estabilidad del talud excavado |
| Pedraplén | Relleno con material pétreo de tamaño mayor | Zonas con drenaje importante o materiales muy gruesos | Se comporta de forma distinta y no se compacta igual que un terraplén fino |
Yo separo estos términos porque un error de lenguaje suele acabar en un error de obra: si se trata como “relleno” algo que en realidad es un elemento estructural, se subestima el control que necesita. Una vez aclarada la diferencia, el siguiente paso es entender cómo se ejecuta bien.
Cómo se construye un terraplén bien hecho
La secuencia importa tanto como el material. Yo suelo resumirla en tres decisiones: preparar la base, extender en tongadas y compactar con la humedad adecuada. Saltarse una de ellas suele salir caro porque el defecto se esconde dentro de la masa y luego aparece como asiento, fisura o pérdida de geometría.
Preparar la superficie de asiento
Antes de aportar material, hay que retirar tierra vegetal, tratar zonas blandas, limpiar restos orgánicos y comprobar que la base no vaya a transmitir un problema al relleno. Si el terreno de apoyo es débil, el terraplén no falla por el cuerpo central, sino por la base que cede o se deforma en exceso. Ahí es donde empiezan muchos problemas que luego parecen “del terraplén” cuando en realidad nacieron en el terreno natural.
Extender por capas
El relleno se coloca en tongadas sucesivas, con espesor controlado por el proyecto y el material. Esa limitación no es burocrática: reduce vacíos, permite controlar la humedad y hace posible alcanzar una densidad homogénea. Una tongada demasiado gruesa compacta mal en profundidad; una demasiado seca o demasiado húmeda también. En otras palabras, la capa se puede ver bien y, aun así, estar mal ejecutada por dentro.
Lee también: Entibado de zanjas - cuándo hace falta y cómo elegirlo

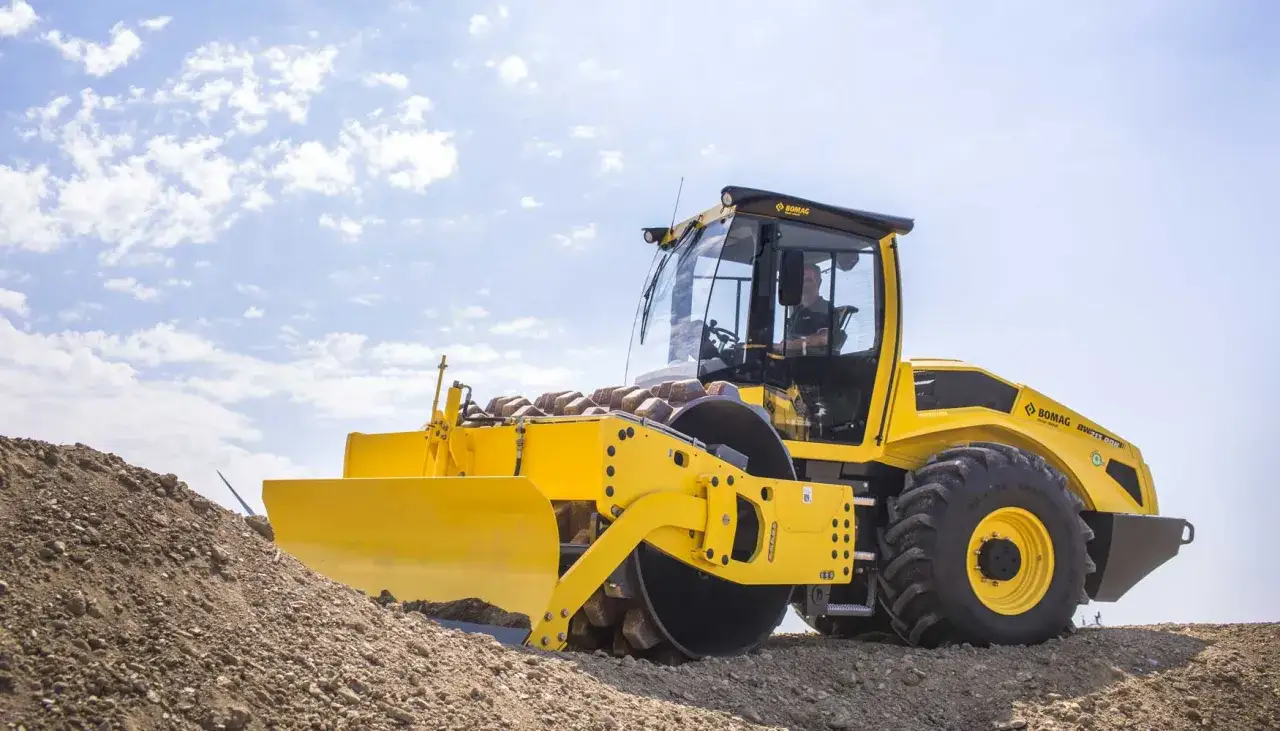

Compactar y dar forma a la coronación
La compactación debe buscar una densidad consistente en todo el volumen. En muchos pliegos españoles se trabaja con referencias próximas al 95% del Proctor modificado en las zonas estructurales, aunque el valor exacto depende del uso, del material y de la prescripción del proyecto. El detalle importante no es memorizar un número, sino entender que la compactación no se improvisa: se mide.
Cuando esto se hace bien, el terraplén gana rigidez, pierde sensibilidad al agua y se deforma mucho menos. Y precisamente ahí aparece la siguiente pregunta lógica: qué materiales conviene usar y cuáles conviene apartar.
Qué materiales convienen y cuáles conviene evitar
No todo suelo sirve igual. En coronación y zonas superiores, yo prefiero materiales bien graduados, con baja plasticidad y sin materia orgánica. El objetivo es que la capa superior soporte bien el tráfico de obra y luego el firme o la explanada sin deformarse de más. En el cuerpo del terraplén hay algo más de margen, pero no infinito: si el material es malo, el problema termina saliendo.
- Suelos seleccionados o adecuados, cuando el proyecto los admite y la zona lo exige.
- Materiales granulares con buen comportamiento al drenaje y baja sensibilidad al agua.
- Materiales sin restos vegetales, sin raíces y con bajo contenido orgánico.
- Arcillas plásticas solo si el diseño las admite y el control de humedad es muy riguroso.
- Materiales pétreos en soluciones especiales o como transición, cuando la geometría y el drenaje lo justifican.
Lo que yo evitaría para una capa crítica es el material heterogéneo, con finos excesivos, cambiante de una zona a otra o difícil de humectar de forma homogénea. No siempre es imposible reutilizarlo, pero casi siempre exige más control y más coste de ejecución. Y cuando el material no encaja o el apoyo es débil, los síntomas aparecen rápido.
Qué fallos aparecen cuando el diseño o la ejecución son pobres
Los síntomas de un mal terraplén suelen ser muy reconocibles. El primero es el asiento diferencial: una zona baja más que otra y la plataforma pierde nivel. El segundo es la fisuración longitudinal o transversal, que muchas veces delata compactación irregular o una transición mal resuelta. El tercero es la erosión superficial, especialmente si el drenaje y la protección del talud se han dejado para el final.
| Síntoma | Causa probable | Qué reviso yo primero |
|---|---|---|
| Asiento diferencial | Compactación desigual o base con baja capacidad portante | Densidad in situ, humedad y comportamiento del terreno de apoyo |
| Fisuras longitudinales | Cambio brusco de material, mala unión entre tongadas o deformación del talud | Empalmes, geometría y homogeneidad del relleno |
| Erosión superficial | Lluvia, escorrentía y falta de protección | Cunetas, drenaje y cobertura superficial |
| Abombamiento lateral | Terreno blando o saturado bajo el terraplén | Estabilidad global y resistencia al corte del cimiento |
| Pérdida de capacidad de apoyo | Humedad excesiva, finos sensibles o material inadecuado | Tipo de suelo, plasticidad y estado hídrico |
Cuando el terraplén apoya sobre suelo blando, el problema cambia de escala: ya no basta con “rellenar mejor”, porque el terreno base puede deformarse por consolidación o por falta de resistencia al corte. En esos casos aparecen soluciones como geotextiles de separación, geogrillas, precarga, drenes verticales o sustitución parcial del terreno, pero siempre con cálculo previo. Yo desconfío de la solución única para todo: en geotecnia, el remedio correcto depende del suelo, del plazo y de la carga futura. Por eso el control de calidad no es una formalidad, sino la única forma de saber si la solución realmente funciona.
Cómo se comprueba la calidad y cuándo hace falta tratamiento especial
La calidad de un terraplén no se valida por intuición. En obra, yo miro tres cosas: densidad, humedad y capacidad de soporte. En España, el control se apoya en ensayos de laboratorio y verificaciones in situ; entre los más habituales están el Proctor modificado para fijar la referencia de compactación, la densidad in situ para comprobar lo ejecutado y el CBR para orientarse sobre la capacidad portante del conjunto.
| Control | Qué mide | Qué me dice |
|---|---|---|
| Proctor modificado | Densidad seca máxima y humedad óptima | La referencia con la que comparar la obra |
| Densidad in situ | La compactación real conseguida en campo | Si la ejecución alcanzó el objetivo del proyecto |
| Humedad | El contenido de agua del material | Si el suelo estaba dentro del rango útil para compactar |
| CBR | La respuesta mecánica de la explanada | Si la plataforma soportará bien las cargas previstas |
| Tramo de prueba | El procedimiento constructivo y la maquinaria | Si el método es repetible antes de ejecutarlo en toda la obra |
El tramo de prueba me parece especialmente útil porque obliga a comprobar el método real, no el supuesto. Si el equipo, la humedad o la secuencia no dan el resultado esperado en una zona pequeña, no tiene sentido replicarlo en cientos de metros lineales. Esa verificación previa ahorra correcciones, retrasos y, sobre todo, errores difíciles de revertir una vez el terraplén ya está levantado.
La revisión final que separa una obra correcta de una problemática
Antes de dar por bueno un terraplén, yo revisaría cinco cosas: la base está saneada, el material es coherente con el uso, la compactación se ha medido, el drenaje funciona y los taludes están protegidos frente a la lluvia y la erosión. Si esas piezas encajan, la estructura deja de ser un simple relleno y empieza a comportarse como una solución geotécnica fiable.
También conviene recordar algo que en obra se olvida con facilidad: un terraplén no se evalúa solo el día de su terminación. Se confirma cuando pasan las primeras lluvias, cuando la explanada recibe carga y cuando el terreno muestra si realmente se controlaron la humedad, la densidad y las transiciones. Si alguna de esas variables falla, el problema casi nunca se corrige añadiendo más material; se corrige entendiendo qué lo está moviendo y actuando sobre esa causa.
