La excavación profunda deja de ser un problema “solo de tierras” en cuanto aparecen medianeras, nivel freático y deformaciones admisibles muy pequeñas. En ese escenario, los muros pantalla son una de las soluciones más serias porque permiten contener el terreno antes de vaciar, trabajar con poca vibración y, bien resueltos, limitar filtraciones. Aquí explico qué resuelven, cómo se ejecutan, qué variantes convienen según la obra y qué puntos técnicos yo no dejaría nunca sin revisar.
La solución tiene sentido cuando hay profundidad, agua y muy poco margen de deformación
- La pantalla se ejecuta antes de excavar, por lo que estabiliza el perímetro desde el inicio.
- Los espesores habituales van de 0,40 a 1,50 m, con paneles que suelen moverse entre 2,5 y 4,5 m de ancho.
- En obra urbana destaca por su rigidez, pero no es una barrera totalmente impermeable por defecto.
- Cuando hay agua o suelos sin cohesión, el control de lodos, juntas y hormigonado marca la diferencia.
- Es una solución muy potente para sótanos, estaciones, túneles y excavaciones junto a edificios existentes.
Qué problema resuelve en una excavación urbana
Yo suelo resumirlo así: no es solo un muro, es una estructura temporal o definitiva que nace para sostener la excavación mientras todavía no existe el vacío que va a quedar detrás. Su valor aparece cuando el terreno, el agua o la proximidad de otras construcciones hacen que una contención convencional se quede corta en rigidez o en control de deformaciones.
La Fundación MUSAAT recuerda algo que en obra real es decisivo: este tipo de elemento trabaja sobre todo a flexión y el empotramiento bajo el fondo excavado suele ser indispensable para su estabilidad. En otras palabras, no basta con “hacer un muro más grueso”; hay que entender cómo se va a comportar cuando el terreno empiece a empujarlo y cuando la excavación avance por fases.
| Situación de obra | Por qué encaja bien |
|---|---|
| Sótanos entre medianeras | Reduce movimientos horizontales y ayuda a proteger cimentaciones vecinas. |
| Excavaciones profundas junto a edificios existentes | La baja vibración y la rigidez ayudan a controlar daños en el entorno. |
| Terrenos con nivel freático alto | Permite contener tierras y limitar entradas de agua, aunque no sustituye una impermeabilización bien pensada. |
| Obras subterráneas complejas | Es útil en estaciones, túneles, aparcamientos y tanques por su capacidad estructural. |
En mi experiencia, la pregunta importante no es si “se puede hacer”, sino si de verdad compensa frente a una contención más simple. Y para responderla hay que ver cómo se construye y qué límites tiene de verdad.
Cómo se ejecuta sin perder estabilidad
La lógica constructiva es bastante elegante, pero también muy sensible a los detalles. La pantalla se construye desde la superficie, por paneles, antes de vaciar el terreno. Primero se define el trazado, luego se abre la zanja, se mantiene estable con lodo cuando el terreno no se sostiene solo y, por último, se hormigona con tubo tremie para que el hormigón suba desde el fondo y desplace el fluido estabilizador.
| Parámetro orientativo | Rango habitual | Qué condiciona |
|---|---|---|
| Espesor de la pantalla | 0,40 a 1,50 m | Rigidez, capacidad resistente y control de deformaciones |
| Anchura del panel | 2,5 a 4,5 m | Estabilidad de la zanja y tamaño de las juntas |
| Longitud del panel | Habitualmente algo inferior a 7 m | Seguridad durante excavación y hormigonado |
| Profundidad | Más de 90 m en casos especiales; hasta 100 m en ciertos equipos | Capacidad de llegar a estratos competentes o cerrar el vaso |
| Murete guía | Unos 30 cm de ancho | Precisión de trazado, alineación y apoyo del trabajo de excavación |
Replanteo y murete guía
La primera pieza importante es el murete guía. Son dos pequeños muros de hormigón armado que sirven para fijar la geometría, guiar la herramienta y mantener una reserva de lodo. No parece una fase crítica desde fuera, pero lo es: si el arranque está mal, el resto de la obra empieza torcida.
Excavación con lodo estabilizante
Cuando el terreno no es cohesivo o la excavación baja del nivel freático, la zanja no se mantiene sola. Ahí entra el lodo bentonítico o, según el caso, un lodo con polímeros. Su función es doble: crear una película que ayuda a estabilizar la pared y aportar presión hidrostática para que la zanja no colapse. Yo aquí vigilo dos cosas: la calidad del lodo y la limpieza del fondo.
Armado y hormigonado por tubo tremie
Una vez alcanzada la profundidad de proyecto, se coloca la jaula de armadura y se hormigona por el fondo con tubo tremie. Ese tubo permite verter el hormigón sin mezclarlo con el lodo ni segregarlo. El hormigonado debe ser continuo; si se interrumpe o si el tubo se saca demasiado, aparecen defectos que luego salen carísimos de corregir.
Lee también: Presión admisible del terreno - cómo calcularla y usarla bien

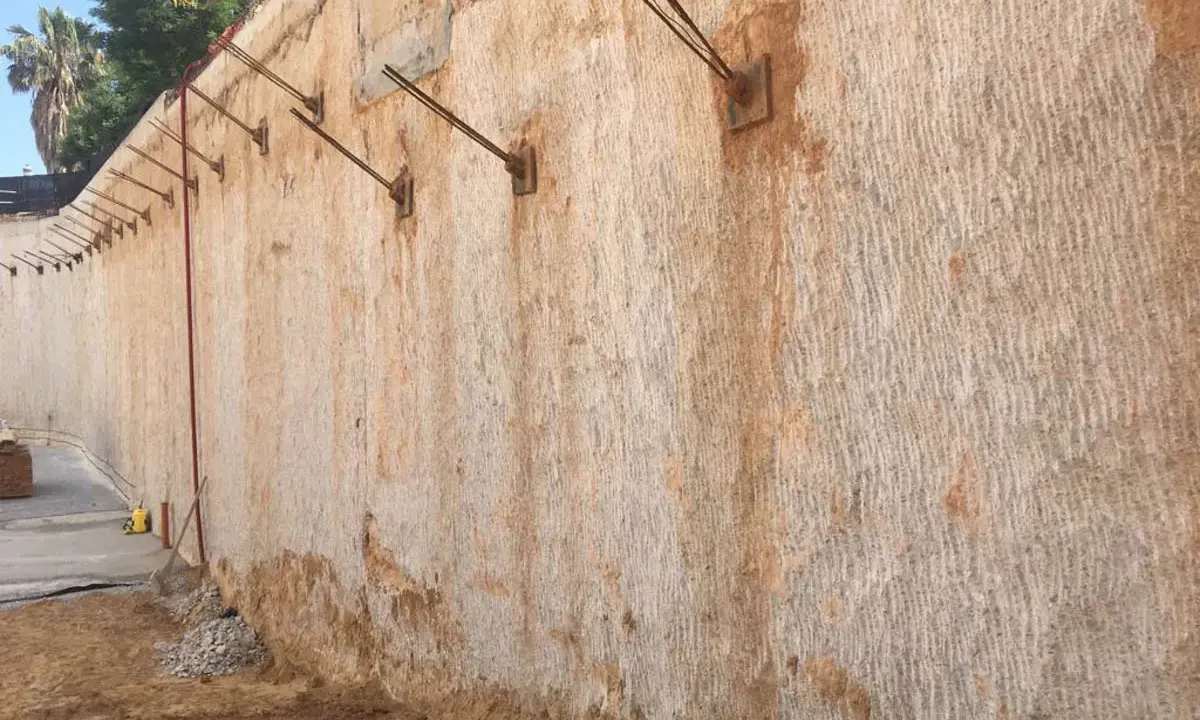

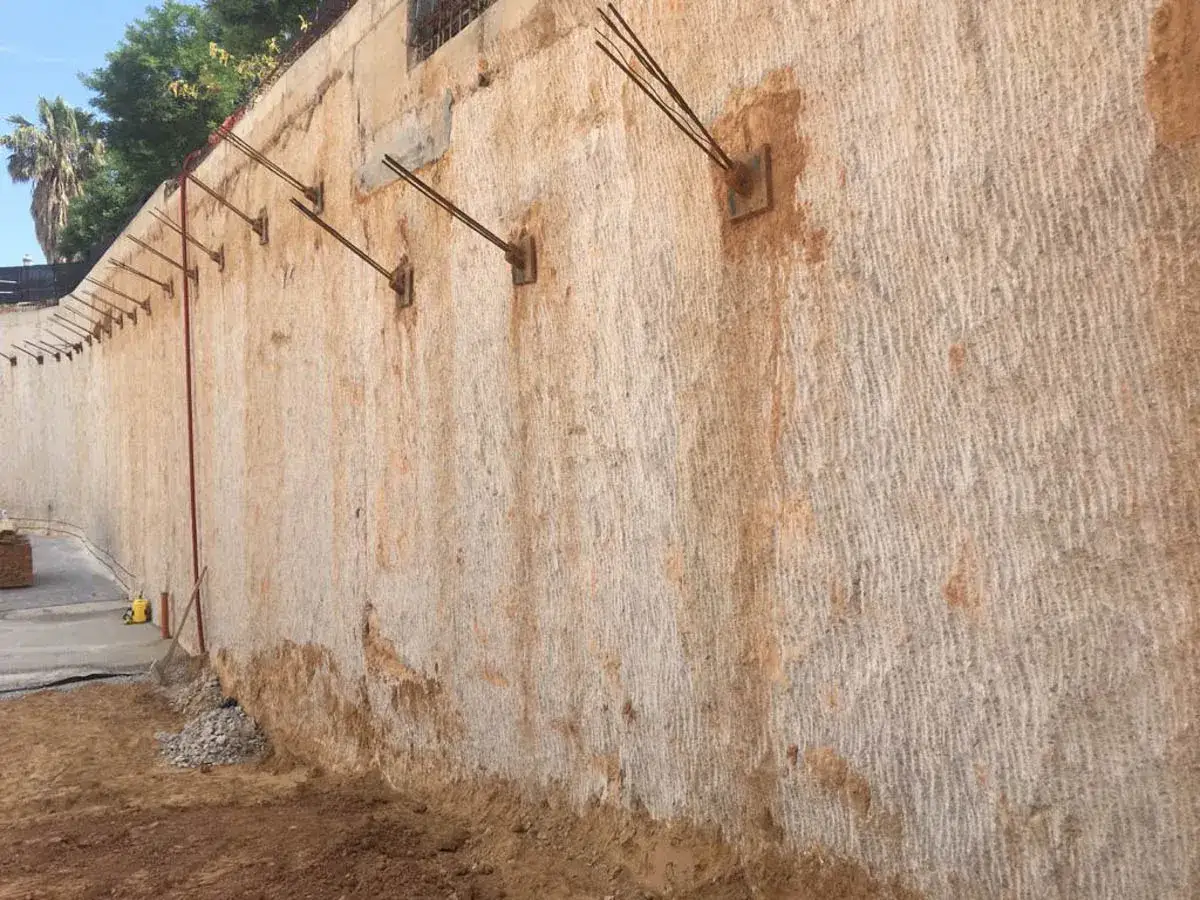

Arriostramiento cuando la pantalla no trabaja sola
Dependiendo de la profundidad de excavación y del terreno, puede necesitar uno o varios niveles de arriostramiento o anclajes. Esto no es un accesorio: es parte del sistema resistente. Si la pantalla es flexible y el entorno admite muy poca deformación, posponer esa decisión suele ser un error.
Con esta secuencia ya se entiende por qué la obra no depende solo del cálculo, sino también de la disciplina con la que se ejecuta cada panel. A partir de aquí, la siguiente pregunta lógica es qué variante conviene en cada caso.
Cómo se compara con otras contenciones
Cuando comparo muros pantalla con tablestacas o pilotes secantes, la decisión rara vez depende solo del coste inicial; lo que pesa de verdad es el comportamiento frente a agua, deformación y espacio disponible. En una obra urbana sensible, yo priorizo el sistema que menos movimiento transmite al entorno, no el que parece más barato sobre el papel.
| Solución | Rigidez | Estanqueidad | Ruido y vibración | Uso típico |
|---|---|---|---|---|
| Pantalla continua de hormigón armado | Muy alta | Alta, pero no absoluta | Bajos | Excavaciones profundas, sótanos, estaciones, obras junto a edificios |
| Pantalla de pilotes secantes | Media-alta | Media | Bajos | Obras con geometrías complicadas o donde conviene modular la ejecución |
| Tablestacas | Media-baja | Media-baja | Más altos | Contenciones más ligeras, obras temporales o con menor exigencia de rigidez |
La pantalla continua suele ganar cuando hay mucho riesgo de deformación, poco espacio y presencia de agua. En cambio, si la obra es temporal, la excavación no es tan profunda o el entorno admite más movimiento, otra solución puede ser más sensata. Lo importante es no forzar una tipología por inercia de mercado.
Ese criterio enlaza directamente con el proyecto y el control de obra, que es donde una buena decisión deja de ser teórica y empieza a funcionar de verdad.
Qué hay que calcular y controlar de verdad
En España, yo reviso siempre el encaje con el CTE DB SE-C, el DB HS 1 cuando hay agua y la UNE-EN 1538 para la ejecución. No porque la norma sustituya el criterio, sino porque obliga a no improvisar en aspectos que luego afectan a la seguridad, la impermeabilidad y la durabilidad.
La pantalla no se diseña solo por “resistencia”. Hay que pensar en empujes del terreno, presión del agua, empotramiento, deformaciones admisibles, necesidad de anclajes o puntales y compatibilidad con la estructura definitiva. Si el proyecto está junto a edificios sensibles, la limitación de movimientos manda casi tanto como la capacidad resistente.
| Control | Valor orientativo | Qué evita |
|---|---|---|
| Desviación en planta entre muretes guía | ≤ 50 mm | Pérdida de trazado y paneles fuera de eje |
| Anchura y profundidad de excavación | Nunca inferiores a proyecto | Reducción de capacidad y problemas de armado |
| Longitud del panel | Sin sobrepasar en más de 50 mm la teórica | Juntas defectuosas y problemas de compatibilidad |
| Verticalidad del panel | Alrededor del 1,0 % de la profundidad total excavada | Pérdida de espesor efectivo y desviaciones acumuladas |
| Inmersión del tremie | Al menos 3 m; 2 m si el nivel está perfectamente controlado | Contaminación del hormigón con lodo |
| Recorrido horizontal del hormigón | Máximo de 2,5 m | Segregación y llenado defectuoso |
Y hay un punto que yo no suavizaría nunca: por debajo del nivel freático, la pantalla no debe entenderse como totalmente impermeable. La propia documentación técnica de la Fundación MUSAAT insiste en que suele ser necesaria una impermeabilización suplementaria y en que el control de juntas, lodos y calidad del hormigón es parte del éxito, no un extra opcional.
Eso significa prever tratamientos de juntas, banda de bentonita en la unión con la losa, drenajes si pueden aparecer entradas de agua y un seguimiento fino del hormigonado. Cuando esas decisiones llegan tarde, la obra empieza a parecer “terminada” por fuera, pero sigue dando problemas por dentro.
Ventajas reales y límites que no conviene maquillar
La gran fortaleza de una pantalla bien ejecutada es su combinación de rigidez, control y versatilidad. Puede funcionar como contención provisional o definitiva, reduce vibraciones frente a otras técnicas y se adapta bien a excavaciones profundas donde el entorno no permite demasiadas concesiones. Además, en muchas obras subterráneas se integra directamente como cerramiento del sótano, lo que evita duplicar sistemas.
- Alta rigidez, útil cuando la deformación admisible es muy pequeña.
- Poca vibración, especialmente valiosa cerca de edificios, medianeras y servicios enterrados.
- Buen comportamiento frente al agua, aunque con límites claros.
- Uso temporal o permanente, según el diseño de la obra.
- Muy adaptable a obras urbanas, túneles, tanques y aparcamientos.
El reverso también existe. La ejecución es compleja, exige personal especializado y el control de lodos, juntas y hormigonado no admite descuidos. Si el terreno tiene obstáculos, si el acceso es difícil o si la obra es poco profunda y el entorno no es especialmente sensible, puede haber soluciones más simples y más económicas. Yo no me quedaría con la idea de que “más técnica” siempre equivale a “mejor”; a veces solo equivale a “más cara”.
La clave está en asumir desde el principio qué problemas resuelve de verdad y cuáles no. Con esa base, la decisión deja de ser intuitiva y pasa a ser técnica.
Lo que revisaría antes de apostar por esta solución
Si tuviera que cerrar una pantalla para una obra en España, empezaría por cinco preguntas muy concretas: qué suelo tengo, dónde está el agua, qué hay al lado, qué tolera la estructura vecina y cómo se va a ejecutar y controlar cada panel. Si una de esas respuestas es débil, el proyecto entero se resiente.
- Quiero un estudio geotécnico suficiente, no un trámite.
- Necesito conocer bien el nivel freático y su variación real.
- Reviso cimentaciones vecinas, medianeras y redes enterradas.
- Compruebo que la maquinaria y el gálibo de obra son compatibles con el acceso disponible.
- Defino desde el inicio si la pantalla será provisional, definitiva o ambas cosas.
- Exijo un plan de control de lodos, juntas, hormigonado y tolerancias.
Si además la pantalla va a quedar vista en parte o va a formar parte del cerramiento del sótano, yo dejaría cerrada también la solución de acabado, la conexión con la losa y el mantenimiento previsto. En geotecnia, muchas patologías no nacen del cálculo principal, sino de lo que se dejó “para después”.
Mi criterio final es sencillo: cuando la excavación es profunda, el agua importa y el entorno no admite movimientos, esta solución suele estar plenamente justificada; cuando no se dan esas tres condiciones, conviene parar y comparar alternativas con calma antes de decidir. Ahí es donde una buena pantalla deja de ser una obra llamativa y pasa a ser una obra bien pensada.
