El detalle constructivo de un muro pantalla no es un dibujo aislado: es la pieza que decide si la excavación se comporta bien, si la impermeabilidad se mantiene y si la estructura encaja sin sorpresas. En geotecnia, casi siempre me interesa más lo que ocurre en las juntas, en la base excavada y en la conexión con la losa que el espesor nominal que aparece en el plano. Aquí voy a centrarme justo en eso: qué debe incluir, cómo se ejecuta y dónde suelen aparecer los fallos de criterio más caros.
Lo esencial antes de dibujar o ejecutar una pantalla
- La guía, las juntas y el hormigonado mandan tanto como el cálculo resistente.
- La estabilidad de la zanja depende del lodo de perforación y de que sus propiedades se controlen durante toda la excavación.
- En obra, la unión entre paneles y el encuentro con forjados o losas suelen ser los puntos más delicados.
- Un muro pantalla puede trabajar como contención temporal, elemento permanente o barrera impermeable, pero no siempre sirve igual para los tres papeles.
- Los errores más caros suelen venir de una limpieza deficiente, interrupciones en el hormigonado y mala coordinación con la estructura superior.

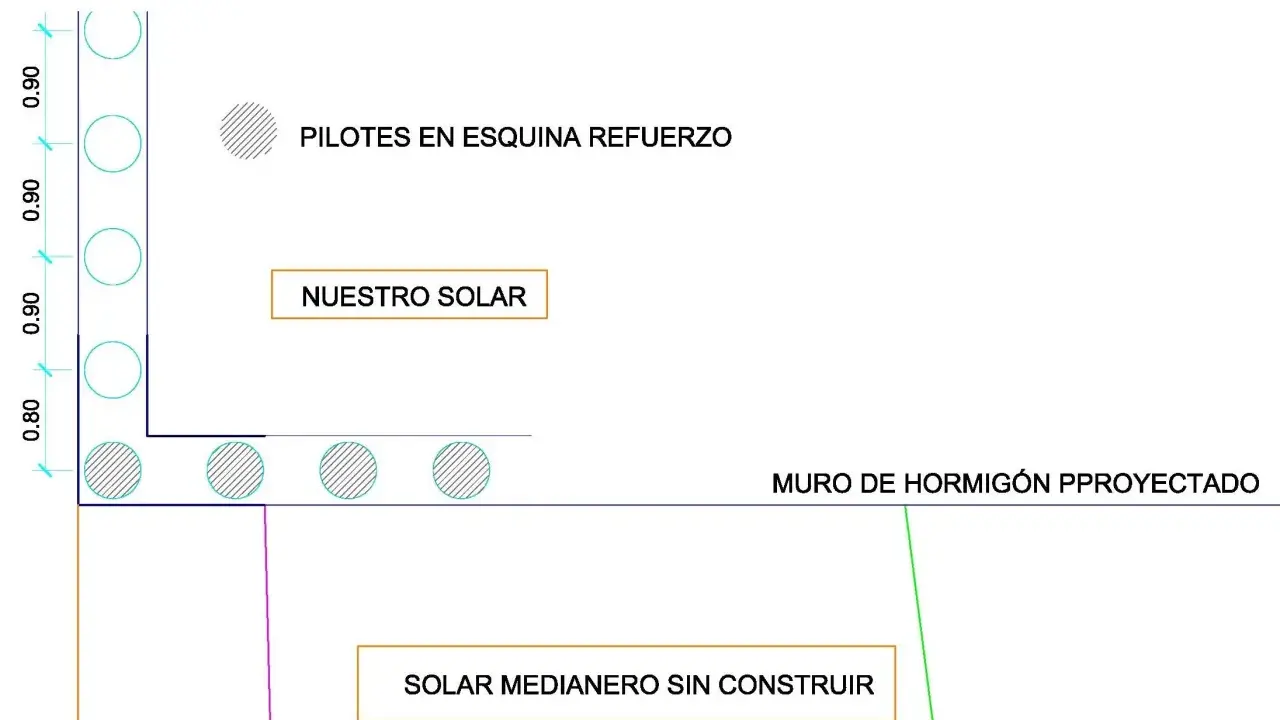

Qué debe incluir un buen detalle de un muro pantalla
Cuando reviso un plano de pantalla, no me fijo solo en la sección. Quiero ver un sistema completo: el murete guía, la secuencia de paneles, la solución de junta, la armadura, el tubo de hormigonado, la viga de coronación y, si existe sótano, la forma de conexión con la estructura interior. Si falta una de esas piezas, el detalle está incompleto aunque la sección “se vea bien”.
En proyectos habituales, la pantalla se ejecuta por paneles y puede alcanzar espesores muy distintos según el terreno y la función estructural. Es frecuente trabajar con espesores de 0,50 m a 1,80 m, longitudes de panel del orden de 3 m a 7 m y profundidades que, en determinados proyectos, superan los 90 m. No son valores fijos: el equipo, el suelo y el entorno los mandan.
| Elemento | Qué resuelve | Qué suele fallar si se simplifica demasiado |
|---|---|---|
| Murete guía | Marca el trazado y guía la excavación inicial | Desalineación, pérdida de verticalidad y arranques irregulares |
| Lodo de perforación | Estabiliza la zanja y equilibra presiones | Colapso local, filtraciones y mala calidad de pared |
| Junta entre paneles | Permite continuidad estructural e hidráulica | Entradas de agua y discontinuidades mecánicas |
| Jaula de armadura | Aporta capacidad resistente y rigidez | Rozamientos con la excavación, recubrimientos insuficientes y mala colocación |
| Tubo tremie | Hormigona desde el fondo sin contaminar el vertido | Segregación, mezcla con lodo y defectos de continuidad |
| Viga de coronación | Vincula paneles y reparte esfuerzos en cabeza | Fisuras, uniones pobres con la estructura y remates débiles |
Yo suelo pensar el detalle de la pantalla como una secuencia de controles, no como una sola geometría. Primero debe ser construible. Luego, estable. Después, impermeable. Y solo al final, si todo lo anterior está resuelto, resistente en sentido estricto. Ese orden evita muchos errores de proyecto.
Cómo se ejecuta la pantalla paso a paso
La secuencia constructiva es tan importante como el diseño. En una pantalla bien ejecutada, cada fase prepara la siguiente; si una falla, el problema se arrastra hasta el final. La práctica habitual, alineada con criterios técnicos de ejecución como los que recoge la EN 1538, empieza por asegurar la geometría y termina con la excavación interior protegida por el propio elemento.
1. Replanteo y murete guía
El primer paso es el murete guía, normalmente de hormigón armado y de pequeño espesor. Su función no es estructural, sino geométrica y operativa: fija el eje, ayuda a mantener la verticalidad de la herramienta y deja una reserva de lodo en cabeza. En un entorno urbano, este detalle es el que permite trabajar con tolerancias razonables junto a edificios, medianeras o servicios enterrados.
2. Excavación por paneles
La zanja no se abre de una vez. Se ejecuta por paneles, con la estabilidad del terreno apoyada en un fluido estabilizador, casi siempre bentonítico o, según el caso, polimérico. Ese lodo forma una película o “cake” sobre las paredes de la excavación y genera la presión necesaria para que la zanja no colapse. Aquí el control del lodo no es un trámite: densidad, viscosidad y contenido de arena deben mantenerse dentro de rango durante toda la obra.
3. Limpieza del fondo y control de verticalidad
Antes de hormigonar, la base debe quedar limpia y el panel, comprobado. Si queda material suelto o lodo excesivo en el fondo, la pantalla pierde calidad en la zona más sensible: la base, justo donde luego se concentran filtraciones y defectos de apoyo. Yo consideraría un error grave aceptar esa fase “a ojo”. La verticalidad también importa: una desviación pequeña en cabeza se traduce en un desvío mucho más serio a profundidad.
4. Colocación de la armadura y hormigonado con tremie
La jaula de armadura se introduce en la zanja llena de lodo, no en seco. Después se baja el tubo tremie hasta el fondo y se vierte el hormigón desde abajo hacia arriba, expulsando el lodo hacia la superficie. Ese detalle es decisivo: evita la mezcla directa entre hormigón y fluido estabilizador. En obra, una interrupción larga o una mala inmersión del tremie puede arruinar un panel entero aunque el armado esté perfecto.
Lee también: Muros pantalla en excavaciones profundas - cuándo convienen
5. Viga de coronación y excavación interior
Una vez ejecutada la pantalla, suele rematarse con una viga de coronación que une paneles, regulariza la cabeza y prepara la interfaz con la estructura superior. Después llega la excavación interior, que a menudo se hace por fases y con apoyo adicional mediante anclajes, codales o losas. Aquí la pantalla deja de ser solo contención y empieza a trabajar como parte del sistema resistente del sótano.
Las juntas y los encuentros que más condicionan el comportamiento
Si tuviera que elegir un punto donde se juega la calidad real de una pantalla, elegiría la junta. La sección central puede ser buena, pero una junta mal resuelta convierte una pantalla correcta en una solución problemática. Eso afecta tanto a la estanqueidad como a la transmisión de esfuerzos entre paneles.
Hay varias formas de resolver esas uniones: juntas con waterstop, encofrados metálicos temporales, soluciones de llave o sistemas que dependen del equipo de excavación empleado. Lo importante no es la etiqueta comercial, sino el efecto final. Una junta debe permitir continuidad geométrica, limitar entradas de agua y no crear un punto débil en flexión o cortante.
- Encuentro panel-panel: debe asegurar continuidad estructural y control hidráulico.
- Encuentro con losa de sótano: necesita un detalle claro de conexión, impermeabilización y transmisión de cargas.
- Encuentro con viga de coronación: conviene dejar definida la cota de corte y el remate superior.
- Encuentro con anclajes o codales: requiere prever empujes, fases de tesado y secuencia constructiva.
- Encuentro con cimentaciones vecinas: exige revisar interferencias, tolerancias y espacios de maniobra.
En edificios con sótano, yo insisto en una idea muy simple: la pantalla no termina en el hormigón visto, termina donde la estructura interior la “cierra”. Si ese cierre no está pensado desde el principio, aparecen fisuras, filtraciones o retrabajos que luego son caros de corregir.
Cuándo la pantalla trabaja sola y cuándo necesita ayuda
Un muro pantalla rara vez trabaja aislado en excavaciones profundas. Lo normal es que necesite apoyo lateral en alguna fase, ya sea mediante anclajes al terreno, codales metálicos o losas intermedias. La elección depende de la profundidad, del espacio disponible y de si la pantalla será definitiva o solo una solución temporal.
| Sistema de apoyo | Cuándo suele encajar mejor | Ventaja principal | Límite habitual |
|---|---|---|---|
| Anclajes | Cuando hay espacio y permiso para ocupar el subsuelo exterior | Libera el interior de la excavación | Depende del terreno, la servidumbre y la tramitación |
| Codales | Cuando no se puede invadir fuera o se busca montaje reversible | Controlan bien los empujes en sótanos amplios | Molestan al avance interior y condicionan la logística |
| Losas intermedias | En sótanos urbanos donde la estructura se ejecuta por fases | Integran contención y estructura definitiva | Exigen una coordinación precisa entre geotecnia y estructura |
Cuando la pantalla va a formar parte del sistema permanente, el detalle debe contemplar algo más que la contención. Hay que pensar en rigidez residual, impermeabilidad, compatibilidad con la losa y tolerancias de obra. Esa es la diferencia entre una solución “que aguanta” y una solución que además funciona bien durante décadas.
Errores de detalle que provocan problemas en obra
Los fallos más serios no suelen venir de un cálculo mal resuelto, sino de una ejecución que no respeta el detalle. En este tipo de obra, una desviación pequeña puede traducirse en un problema grande cuando el sótano ya está abierto y corregirlo es mucho más difícil.
- Murete guía insuficiente o mal replanteado: arrastra errores de alineación y afecta a toda la pantalla.
- Lodo fuera de control: si pierde capacidad de estabilización, la zanja se degrada y la calidad baja rápido.
- Fondo sucio: reduce la calidad del hormigón en la base y favorece filtraciones.
- Jaula mal dimensionada o mal izada: provoca rozamientos, deformaciones y problemas de recubrimiento.
- Hormigonado interrumpido: aumenta el riesgo de segregación y de inclusiones de lodo.
- Junta sin control: es el error más habitual cuando luego aparecen entradas de agua.
- No coordinar la pantalla con la estructura interior: genera conflictos en la fase de losas, anclajes o arranques de pilares.
Mi criterio es bastante claro: si el detalle no indica cómo se controla cada uno de esos puntos, todavía no está maduro para obra. La pantalla no perdona improvisaciones, sobre todo en entornos urbanos con agua subterránea y edificios próximos.
Lo que yo revisaría antes de cerrar el plano de una pantalla
Antes de dar por bueno un detalle, yo comprobaría cinco cosas muy concretas: el perfil geotécnico real, el nivel freático, la secuencia de excavación, la solución de junta y la conexión con la estructura superior. Si una de esas piezas queda abierta, el proyecto puede estar completo en papel, pero no en obra.
También revisaría si la pantalla es temporal o definitiva, porque eso cambia mucho el nivel de exigencia en impermeabilidad, recubrimientos y durabilidad. No es lo mismo sostener una excavación durante unos meses que dejar la pantalla trabajando como muro de sótano expuesto a agua, empujes y fisuración potencial durante toda la vida útil del edificio.
Si el objetivo es una solución fiable, el mejor detalle no es el más dibujado ni el más complejo, sino el que deja claras las fases, los puntos de control y la forma en que cada panel se conecta con el siguiente. Esa claridad es la que después ahorra sorpresas, retrabajos y discusiones en obra.
