Un muro de contención de hormigón no se resuelve solo con una buena dosificación ni con una zapata más ancha. Lo que de verdad determina si funcionará durante años es la relación entre el terreno, el agua, la cimentación y la forma en que se ejecuta la obra. Aquí repaso qué tipos se usan, cómo se dimensionan, qué errores suelen salir caros y qué conviene revisar antes de construirlos en un entorno de geotecnia.
Lo esencial para decidir bien un muro de contención de hormigón
- La estabilidad depende más del terreno y del drenaje que del volumen de hormigón.
- La tipología correcta cambia mucho según la altura, el acceso a la obra y la carga que actúe detrás del muro.
- Un proyecto serio verifica empuje, deslizamiento, vuelco, capacidad portante y estabilidad global.
- El agua mal controlada es una de las causas más frecuentes de fisuras, giros y empujes inesperados.
- En España, el diseño y el control se encuadran en el Código Estructural y en el enfoque geotécnico del Eurocódigo 7.
Cuándo conviene apostar por hormigón y cuándo no
Yo suelo recomendar hormigón cuando hace falta una solución rígida, duradera y con poco espacio disponible. Es una opción muy lógica en sótanos, taludes urbanos, viales, parcelas en desnivel y zonas donde el terreno contenido no puede ocupar una gran huella. También funciona bien cuando hay sobrecargas relevantes detrás del muro, por ejemplo tráfico, edificaciones cercanas o coronaciones muy cargadas.
Ahora bien, no todo desnivel necesita una estructura rígida. Si el entorno admite una solución más flexible, a veces salen mejor un muro de escollera, un sistema de suelo reforzado o incluso un talud estabilizado con menor impacto visual y menor sensibilidad a pequeños asientos. La clave no es “poner hormigón”, sino elegir la tipología que encaja con el terreno y con la obra.
En la práctica, esta decisión depende de tres preguntas muy simples: cuánto espacio hay, cuánto empuje va a recibir la estructura y qué nivel freático o escorrentía puede aparecer. Con esas tres respuestas ya se descartan muchas malas ideas antes de gastar en proyecto. Y a partir de ahí conviene comparar tipologías, que es justo lo que sigue.
Los tipos que más se utilizan en obra
Cuando hablo de muros de hormigón, casi siempre me refiero a soluciones estructurales que trabajan como contención rígida. En obra real, las variantes más útiles se concentran en unas pocas tipologías. Esta tabla resume las más habituales y dónde suelen encajar mejor:
| Tipo | Cómo trabaja | Altura orientativa | Ventajas | Límites |
|---|---|---|---|---|
| Muro en masa o de gravedad | Resiste por su propio peso | Baja, normalmente en obras pequeñas | Sencillo de entender y robusto | Consume mucho material y pierde eficiencia al crecer en altura |
| Muro en ménsula | Trabaja como una L o T invertida con armado | Media, muy frecuente en urbanización y sótanos | Equilibrio razonable entre coste, espacio y capacidad resistente | Exige buen cálculo de empujes y una cimentación bien resuelta |
| Muro con contrafuertes | Refuerza el paramento con nervios traseros | Alta, cuando la ménsula empieza a ser poco eficiente | Reduce espesores y mejora el comportamiento en grandes alturas | Más complejo de ejecutar y de encofrar |

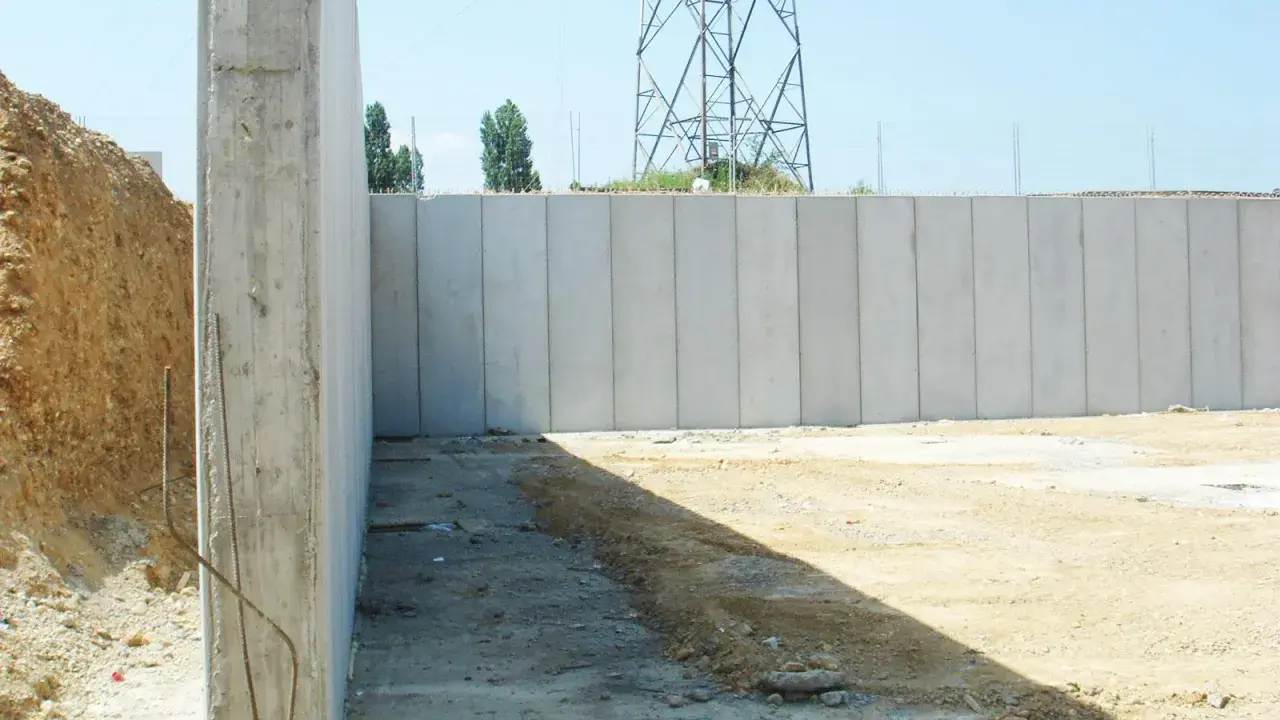

| Elementos prefabricados de hormigón | Se montan en obra y trabajan como contención modular | Baja a media | Rapidez y buena repetitividad | Menor flexibilidad geométrica y condicionantes de transporte y montaje |
Si el muro va a ser alto, mi criterio cambia rápido: a partir de ciertas alturas, la eficiencia de la ménsula cae y empiezan a cobrar sentido soluciones con contrafuertes, anclajes o incluso otra tipología de contención. En un solar estrecho, por ejemplo, el ahorro de espacio puede justificar una solución más sofisticada; en una parcela amplia, en cambio, a veces sale mejor rediseñar el talud antes que forzar un muro más caro de lo necesario. Esa comparación solo se puede hacer bien si antes se entienden las verificaciones de proyecto.
Qué comprueba un proyecto geotécnico serio
Un muro no se diseña “a ojo”. En geotecnia, yo empiezo por el terreno y sigo por el agua, porque ahí suelen aparecer los problemas de verdad. En España, el proyecto suele apoyarse en el Código Estructural para el hormigón y en el criterio geotécnico del Eurocódigo 7, que obliga a mirar tanto la estructura como la interacción con el suelo.
Las comprobaciones básicas son estas:
- Empuje del terreno: no basta con estimarlo; hay que decidir si el estado es activo, en reposo o, en casos concretos, más desfavorable.
- Deslizamiento: la base debe tener capacidad para resistir la componente horizontal del empuje sin moverse.
- Vuelco: el momento estabilizador debe superar al que tiende a girar el muro.
- Capacidad portante: el terreno de cimentación no puede sobrepasar su tensión admisible ni entrar en deformaciones inaceptables.
- Estabilidad global: el conjunto muro-terreno-talud debe permanecer estable, no solo la sección del muro.
- Sobrecargas y sismo: tráfico, edificios próximos, almacenamientos o acciones sísmicas pueden cambiar el dimensionado más de lo que parece.
También miro la deformabilidad del terreno. Un muro puede “cumplir” en papel y, aun así, mostrar fisuras o giros si la base asienta de forma desigual. Esa diferencia entre resistencia y servicio es importante: no todo fallo es rotura brusca, muchas veces empieza como una deformación pequeña que se va agravando con el tiempo. Y precisamente ahí el drenaje juega un papel decisivo.
El drenaje detrás del muro no es un detalle
Si tuviera que señalar un único error repetido, sería este: diseñar bien la estructura y olvidarse del agua. Cuando el trasdós se satura, el empuje hidrostatico aparece donde no debería y el muro trabaja para una situación mucho más agresiva. En la práctica, muchas patologías que parecen “estructurales” en realidad empiezan por un drenaje deficiente.
Lo habitual es combinar varias medidas:
- Una capa drenante de árido limpio en el trasdós, normalmente de 20 a 30 cm de espesor, según el detalle de proyecto.
- Un tubo dren perforado en la base, con frecuencia de 100 mm de diámetro nominal en obras corrientes, aunque puede variar.
- Un geotextil filtrante o una transición granulométrica que impida la migración de finos y el colmatado.
- Juntas, barbacanas o puntos de alivio del agua cuando la solución constructiva lo requiera.
Yo soy bastante estricto con la compactación del relleno detrás del muro. Si se rellena con material inadecuado o en tongadas demasiado gruesas, el agua encuentra caminos preferentes y aparecen presiones no previstas. La compactación suele ejecutarse por capas de 20 a 30 cm, con control de humedad y densidad; en muchos pliegos se exige una compactación próxima al 95 % del Proctor modificado, aunque el valor exacto depende del proyecto. Un muro bien armado puede comportarse mal si el trasdós se trata con poca disciplina. La siguiente cuestión es cómo se construye para no estropear ese buen diseño.
Cómo se ejecuta paso a paso sin dejarle una trampa al terreno
La secuencia de obra importa casi tanto como el cálculo. Yo la resumiría así:
- Replanteo y verificación del terreno real, porque el estrato que aparece en excavación no siempre coincide con el previsto.
- Excavación hasta la cota de cimentación y saneo de blandones o zonas alteradas.
- Ejecución de la base o zapata, con su armadura, anclajes y recubrimientos correctamente colocados.
- Hormigonado del alzado o montaje de los elementos prefabricados, cuidando juntas y encuentros.
- Instalación del drenaje y del filtro antes de cerrar el trasdós.
- Relleno por tongadas con compactación controlada y sin maquinaria excesivamente agresiva cerca del paramento.
Hay dos momentos delicados que nunca conviene precipitar. El primero es el hormigonado: una mala vibración, un recubrimiento insuficiente o una junta mal resuelta penalizan la durabilidad. El segundo es el relleno trasero: si se mete material y carga demasiado pronto, el muro todavía no ha alcanzado la resistencia o la rigidez esperadas y puede sufrir desplazamientos iniciales innecesarios. En una obra bien llevada, el calendario se adapta al muro, no al revés.
Cuánto puede costar en España y qué encarece de verdad
Dar un precio cerrado sin geotecnia sería poco serio, pero sí se pueden manejar órdenes de magnitud útiles. En una obra pequeña, accesible y con una altura moderada, un muro de hormigón armado puede situarse aproximadamente entre 300 y 700 €/m lineal. Cuando la altura crece, el acceso es difícil, el terreno exige una cimentación más profunda o aparecen anclajes, el coste puede subir con facilidad a 700-1.500 €/m lineal o más. En otras palabras: la altura y la complejidad geotécnica pesan mucho más que el volumen aparente de hormigón.
Lo que más suele encarecer la solución es esto:
| Factor | Impacto habitual |
|---|---|
| Altura del muro | Incrementa armado, espesor, zapata y exigencia de estabilidad |
| Agua subterránea o escorrentía | Obliga a drenes, filtros, impermeabilización y a veces a soluciones de alivio |
| Acceso a obra | Eleva costes de maquinaria, encofrado, bombeo y logística |
| Tipo de terreno | Puede exigir mejora del terreno, mayor profundidad de cimentación o mayor seguridad |
| Sobrecargas superiores | Empujan el diseño hacia secciones más robustas o soluciones complementarias |
También conviene separar coste de construcción y coste de corrección. Un estudio geotécnico bien hecho y un cálculo prudente suelen parecer un gasto más al principio; en realidad, muchas veces son el ahorro más claro del proyecto. Si el muro forma parte de una urbanización, un sótano o una carretera con talud comprometido, esa inversión suele amortizarse enseguida porque evita sobredimensionar por miedo o, peor todavía, quedarse corto por exceso de optimismo. Y cuando el muro ya está ejecutado, las patologías se vuelven mucho más caras de resolver.
Patologías que veo con más frecuencia
Los síntomas de un muro problemático casi siempre aparecen antes de la rotura seria. Lo importante es saber leerlos. Las señales más típicas son:
- Fisuras inclinadas o escalonadas: suelen indicar tensiones no previstas, asientos diferenciales o exceso de empuje.
- Abombamiento del paramento: apunta a una presión trasera elevada o a una ejecución deficiente del armado.
- Giro hacia delante: suele relacionarse con deslizamiento, pérdida de empotramiento o falta de capacidad en la base.
- Manchas de humedad y lixiviados: casi siempre delatan agua acumulada detrás del muro.
- Socavación en el pie: puede reducir la estabilidad global con rapidez, sobre todo si hay escorrentía o erosión.
Cuando detecto uno de esos signos, no me basta con “reparar la grieta”. Primero hay que entender el mecanismo: agua, terreno, sobrecarga, compactación deficiente o pérdida de apoyo. A veces la solución es sencilla, como limpiar drenajes y aliviar el trasdós; otras veces hace falta recalcular, recalzar la cimentación o introducir una contención auxiliar. Lo que no recomiendo nunca es pintar la patología y confiar en que desaparezca sola. Si el muro avisa, hay que escucharle.
La revisión final que evita sobredimensionar o quedarse corto
Antes de dar por bueno un muro, yo reviso siempre cinco cosas: geotecnia real, agua, cargas superiores, ejecución y mantenimiento. Si una de esas piezas falla, el muro deja de ser una solución fiable y se convierte en una fuente de problemas. En obras pequeñas puede parecer excesivo, pero en muros medianos o altos esa disciplina marca la diferencia entre una estructura tranquila y una que empieza a moverse al primer invierno.
Si el terreno es heterogéneo, hay nivel freático o existen cargas cercanas, merece la pena afinar el proyecto desde el principio. Y si la solución está bien elegida, los muros de contención de hormigón ofrecen algo muy valioso en geotecnia: una respuesta previsible, duradera y compatible con obras donde el espacio no admite improvisaciones. Esa previsibilidad, bien trabajada, es la que hace que el muro funcione de verdad.
