Ensayo con placa de carga en geotecnia - qué mide y cómo leerlo

La placa de carga sigue siendo una de las pruebas más útiles para entender cómo responde un terreno cuando empieza a trabajar de verdad. Yo la veo como una verificación de campo que permite leer dos cosas que en geotecnia importan mucho: la capacidad portante y, sobre todo, la deformabilidad del suelo o de la capa ensayada. En este artículo explico qué mide, cuándo conviene pedirla, cómo se ejecuta y cómo interpretar sus resultados sin confundir un buen número con un buen comportamiento.

Qué mide realmente este ensayo y qué no conviene pedirle

Yo separo esta prueba en dos preguntas distintas. La primera es si el terreno resiste la carga prevista; la segunda, y casi más importante en obra, es cuánto se deforma antes de llegar a ese nivel de trabajo. Por eso el ensayo no sirve solo para hablar de resistencia última: también informa del módulo de deformación, del asentamiento y, en pavimentos, del comportamiento de la subrasante bajo carga.

Conviene no exagerar su alcance. El ensayo con placa no “lee” todo el volumen del terreno, sino una zona limitada alrededor de la superficie ensayada. Como orientación práctica, con una placa de 300 mm la influencia es del orden de 0,6 m; con una de 600 mm, ronda 1,2 m. Eso significa que el resultado describe muy bien la capa ensayada y su apoyo inmediato, pero no sustituye a una campaña geotécnica completa si lo que está en juego es una cimentación sensible o un perfil muy heterogéneo.

También me parece importante distinguir entre capacidad portante y rigidez. Un terreno puede soportar carga y, sin embargo, deformarse demasiado. En una carretera, eso suele ser más problemático que una resistencia “teórica” elevada. En una plataforma industrial ocurre algo parecido: si el asiento es excesivo o desigual, la obra falla aunque el suelo no haya roto de forma clásica.

Con esa base clara, ya se entiende mejor por qué este ensayo aparece tan a menudo en explanaciones, firmes y rellenos compactados.

Cuándo merece la pena pedirlo en geotecnia

Yo lo pediría siempre que el comportamiento superficial vaya a condicionar la obra real, no solo el cálculo. Hay casos en los que el ensayo con placa aporta una información muy directa y difícil de sustituir:

• Explanadas de carretera, cuando se quiere comprobar que la capa formada cumple la rigidez exigida antes de extender la siguiente.
• Terraplenes y rellenos compactados, sobre todo si la compactación se ha hecho por tongadas y hay que validar su uniformidad.
• Zanjas y rellenos localizados, donde un control rápido ayuda a detectar blandones, huecos o compactación irregular.
• Subbases y firmes granulares, para confirmar que la plataforma responde como se espera bajo tráfico o maquinaria.
• Plataformas de trabajo, especialmente cuando la obra necesita una superficie estable para equipos pesados o circulación repetida.
• Suelo mejorado o estabilizado, cuando interesa comprobar si la mejora ha producido el salto de rigidez esperado.

En carreteras españolas, el PG-3 usa con frecuencia categorías de explanada que se apoyan en valores mínimos de Ev2 del orden de 60, 120 y 300 MPa, según el tipo de explanada. Ese dato es muy útil, pero yo no lo leería nunca de forma aislada: siempre hay que comprobar qué material se ha ensayado, con qué humedad y con qué espesor de capa. A partir de aquí, la ejecución del ensayo pesa tanto como el criterio de aceptación.

Cómo se ejecuta en obra sin perder representatividad

Un ensayo bien hecho empieza antes de cargar nada. La superficie debe estar limpia, nivelada y suficientemente representativa de la capa que se quiere evaluar. Si hay una costra superficial suelta, finos reblandecidos o una zona “tocada” por la maquinaria, el resultado puede salir bonito y ser inútil al mismo tiempo.

1. Preparar la superficie. Se regulariza el plano de apoyo y se comprueba que la placa asienta sin excentricidades.

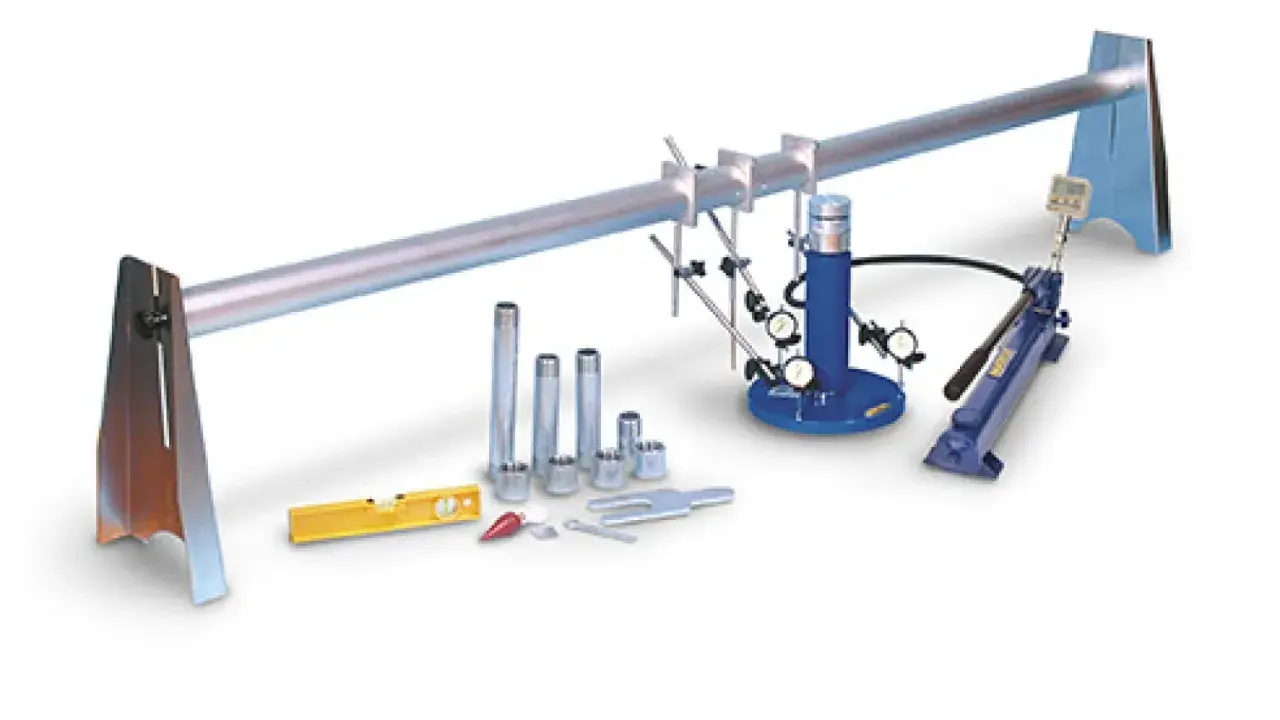

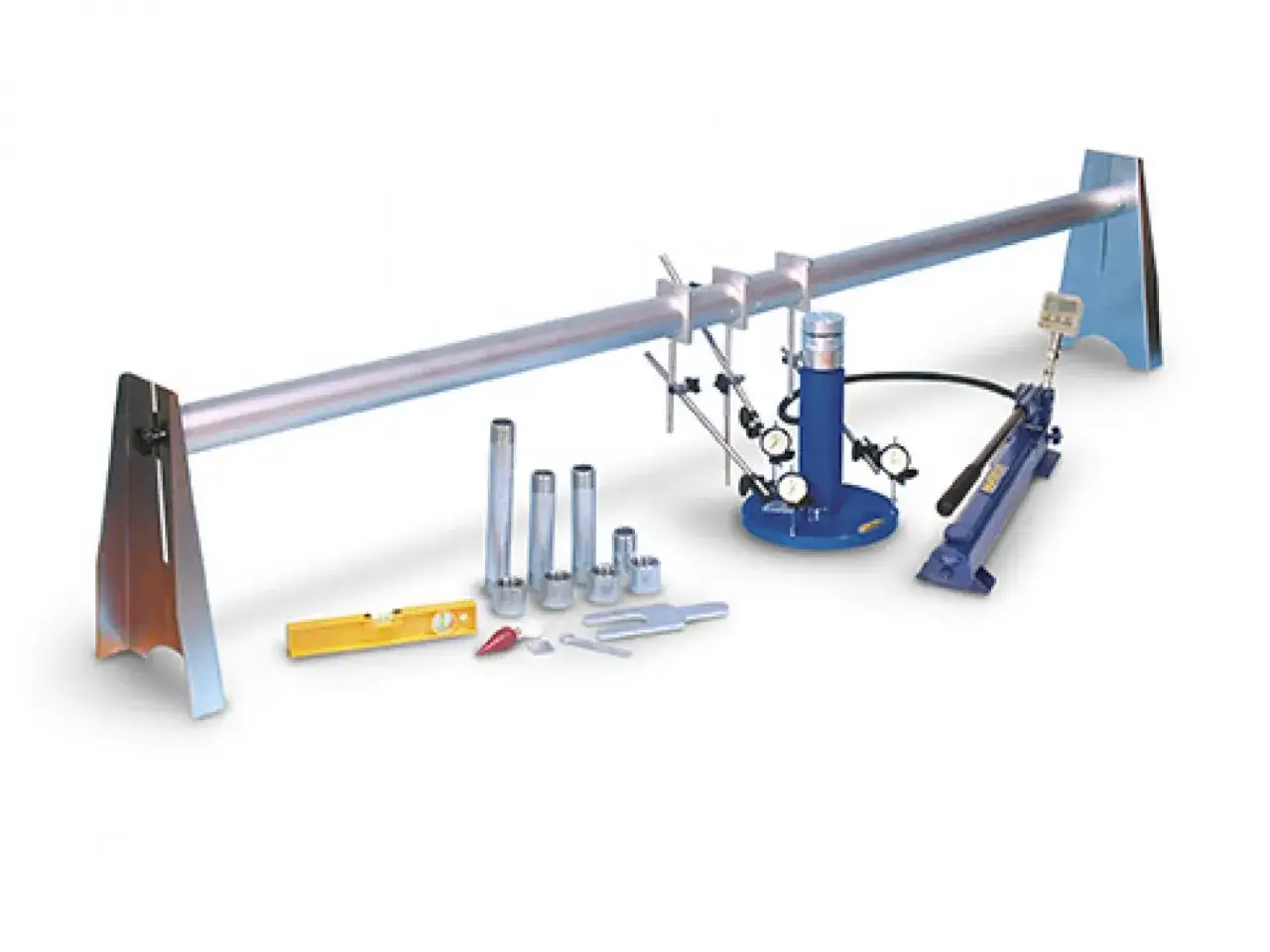

2. Montar el sistema de reacción. En el método estático se necesita un apoyo externo capaz de aportar la carga; por eso suelen verse camiones, bastidores o equipos equivalentes.
3. Colocar la placa rígida. En el ensayo clásico se usan diámetros de 300, 600 o 762 mm según la norma y el objetivo del control.
4. Aplicar la precarga y los escalones. La carga se incrementa por fases mientras se registran los asientos correspondientes.
5. Descargar y repetir el ciclo. En el procedimiento estático habitual se realizan dos ciclos de carga; así se obtienen Ev1 y Ev2.
6. Registrar la deformación con precisión. Lo relevante no es solo el valor final, sino la forma de la curva carga-asiento y la estabilidad entre ciclos.

En la versión dinámica, el principio cambia: una masa cae sobre el sistema y genera un impacto controlado sobre la placa. El control es más rápido y operativo, sobre todo en zonas de difícil acceso o cuando hay que repetir muchos puntos en una jornada. Aun así, la lectura no es la misma que en el ensayo estático, y yo no mezclaría ambas sin una correlación sólida.

Cuando el montaje está bien resuelto, la discusión deja de ser “cómo se hizo” y pasa a ser “qué significan realmente los números”.

Cómo interpretar Ev1, Ev2 y Evd sin caer en lecturas falsas

Yo miro primero la curva y después el número. Eso evita muchos errores de interpretación. Ev1 refleja el primer ciclo de carga, donde todavía aparece parte de la acomodación inicial del terreno; Ev2 corresponde al segundo ciclo y suele ser el dato más estable para valorar la respuesta de la capa. Si ambos se parecen mucho, la deformación recuperable es buena. Si la diferencia es alta, algo no está cerrando bien: puede ser compactación insuficiente, humedad fuera de rango o incluso un estrato inferior que está influyendo demasiado.

En el caso de explanadas y capas granulares, los umbrales de 60, 120 y 300 MPa aparecen una y otra vez como referencia de categorías de calidad. Yo los considero útiles porque ordenan la obra, pero no los convierto en dogma: el material, el espesor, la humedad y el tipo de tráfico cambian el contexto. Un mismo módulo puede ser aceptable en una capa y claramente insuficiente en otra.

Lo que más problemas da en práctica no es el valor aislado, sino la lectura mecánica de ese valor. Una cifra correcta en una zona mal elegida puede llevar a cerrar una capa que en realidad no está bien resuelta. Y ahí es donde conviene comparar el método estático con el dinámico, porque cada uno aporta algo distinto.

Placa estática y placa dinámica no compiten por lo mismo

Yo no las pondría a competir como si una sustituyera a la otra de forma automática. La estática sigue siendo la referencia más sólida cuando el pliego pide una comprobación directa de deformabilidad; la dinámica gana cuando hace falta rapidez, acceso sencillo o una densidad alta de puntos de control. Son herramientas relacionadas, pero no equivalentes.

En la práctica, la dinámica suele trabajar con una placa rígida de 300 mm y ofrece resultados inmediatos; de hecho, la norma española asociada a este método maneja un rango de Evd entre 15 y 70 MPa, fuera del cual el resultado se expresa como inferior o superior al rango. Eso la hace muy útil para control rápido, pero no convierte sus cifras en una traducción directa del ensayo estático. Yo solo las comparo cuando sé que el material, la humedad y la compactación están en el mismo marco de referencia.

Una vez separadas ambas técnicas, se entienden mucho mejor los fallos habituales que distorsionan el resultado y que pueden arruinar una decisión de obra.

Errores habituales que distorsionan el resultado

Si tuviera que resumir los problemas que más veo, diría que casi siempre aparecen por prisas, por mala elección del punto o por querer sacar conclusiones más grandes que el ensayo. Los más frecuentes son estos:

• Ensayar una zona superficial que no representa la capa completa.
• Ignorar la humedad del material, que puede cambiar mucho la rigidez real.
• Comparar placas o métodos distintos como si sus valores fueran directamente equivalentes.
• Tomar un solo punto como prueba suficiente en una capa heterogénea.
• Olvidar el efecto de la capa inferior, que a veces domina el resultado más de lo que parece.
• Interpretar un buen Ev2 sin revisar la forma de la curva o la relación con Ev1.

Hay un fallo que me parece especialmente peligroso: dar por bueno un relleno porque el número sale alto en una zona puntual, cuando en realidad la mejora solo está siendo “vista” por una costra más rígida o por el espesor superior. Ese problema de escala es real. La placa no sabe si debajo hay un tramo blando más profundo; solo responde a lo que domina su bulbo de tensiones.

Cuando el terreno es muy variable, yo prefiero varios puntos bien distribuidos antes que un único valor bonito. Esa pequeña disciplina de control evita más sorpresas que cualquier módulo perfecto en el informe.

Lo que yo reviso antes de dar por bueno el terreno

Antes de cerrar un control con ensayo con placa, yo reviso siempre cinco cosas: que la zona sea representativa, que la norma o el pliego aplicable esté claro, que la humedad esté dentro del rango esperado, que el número de puntos sea suficiente y que los resultados se lean junto con la curva, no solo con la cifra final. Si alguna de esas piezas falla, el dato pierde mucho valor práctico.

• El objetivo del ensayo está definido: recepción, validación, correlación o diagnóstico.
• La placa y el método usados coinciden con lo que pide el proyecto.
• Se han registrado Ev1, Ev2 o Evd con trazabilidad suficiente.
• La relación entre ciclos y la dispersión entre puntos no muestran una anomalía clara.
• El resultado se ha contrastado con densidad, humedad y tipo de material.

Si la obra es sensible a asientos, yo no me quedaría nunca con esta prueba como único argumento. La combinación de reconocimiento geotécnico, control de compactación y ensayo con placa es la que de verdad permite decidir con criterio. Y cuando esa combinación está bien hecha, el terreno deja de ser una incógnita para convertirse en una base fiable de proyecto.
