Análisis granulométrico en geotecnia - guía para leer la curva

La distribución de tamaños de un suelo condiciona su drenaje, su compactación, su respuesta frente a cargas y, en muchos casos, su estabilidad real en obra. En este artículo explico cómo interpretar el análisis granulométrico en geotecnia, qué método conviene según el tipo de terreno y cómo traducir una curva de laboratorio en decisiones útiles para taludes, cimentaciones y rellenos.

Qué mide de verdad el análisis granulométrico

Lo que mide no es una “textura bonita” del suelo, sino algo mucho más útil: cómo se reparte la masa entre tamaños de partícula. Eso permite separar gravas, arenas, limos y arcillas, pero también detectar si el terreno está dominado por un tamaño único o si mezcla fracciones de forma continua. En geotecnia, esa diferencia cambia casi todo: desde la facilidad para drenar hasta la manera en que un relleno se compacta bajo una capa de zahorra.

Yo suelo mirar este ensayo como la primera fotografía del suelo. No me dice todo, pero sí me orienta rápido sobre qué esperar. Un material muy uniforme suele comportarse de una manera bastante distinta a otro bien graduado, y un suelo con muchos finos ya me obliga a pensar en plasticidad, sensibilidad al agua y posibles problemas de bombeo o deformación.

También conviene no pedirle al ensayo lo que no puede dar. La granulometría no define por sí sola la mineralogía, la plasticidad ni la estructura interna del terreno. Sí aporta una base sólida para clasificarlo y para anticipar su comportamiento. Esa es su fuerza: ser un dato de entrada fiable para interpretar el resto.

Con esa idea clara, el siguiente paso es ver cómo se obtiene la curva y por qué el método cambia tanto según la fracción del suelo.

Cómo se realiza el ensayo en laboratorio

En la práctica, yo separo el proceso en dos familias: tamizado para gravas y arenas, y sedimentación para finos. Es el mismo enfoque que recogen las normas UNE de referencia en España y la familia ISO 17892-4. Como regla útil, cuando el suelo tiene menos de un 10% de finos, el tamizado suele resolver bien la parte principal; cuando la fracción fina gana peso, merece la pena combinar ambos métodos para obtener una curva completa.

El procedimiento básico no es complicado, pero sí exige orden. Primero se prepara una muestra representativa, se desmenuzan los terrones sin triturar los granos y se seca el material hasta masa estable. Después se pesa y se hace pasar por una serie de tamices normalizados, reteniendo y registrando el material en cada fracción. Si hay finos relevantes, la parte que pasa el tamiz fino se analiza por sedimentación, donde la velocidad de caída de las partículas permite estimar su tamaño equivalente.

Si tuviera que resumir el punto crítico en una sola frase, sería esta: la calidad de la muestra vale más que cualquier gráfica final. Un suelo mal homogeneizado, con pérdidas de finos o con terrones mal deshechos, da una curva engañosa aunque el equipo sea excelente. Y, una vez que el dato está contaminado, ya no hay interpretación que lo salve.

Con el método claro, toca pasar a lo que realmente interesa al técnico: cómo leer la curva y convertirla en criterios de proyecto.

Cómo leer la curva granulométrica sin perderse en los datos

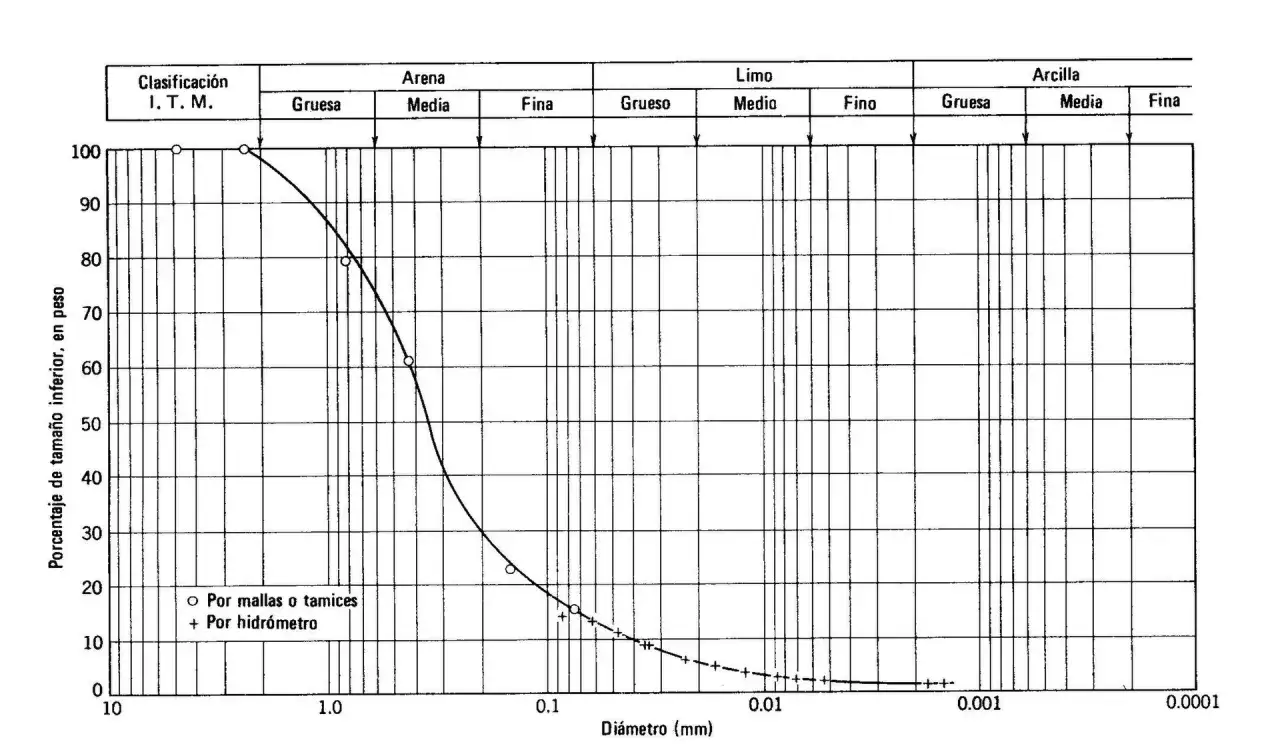

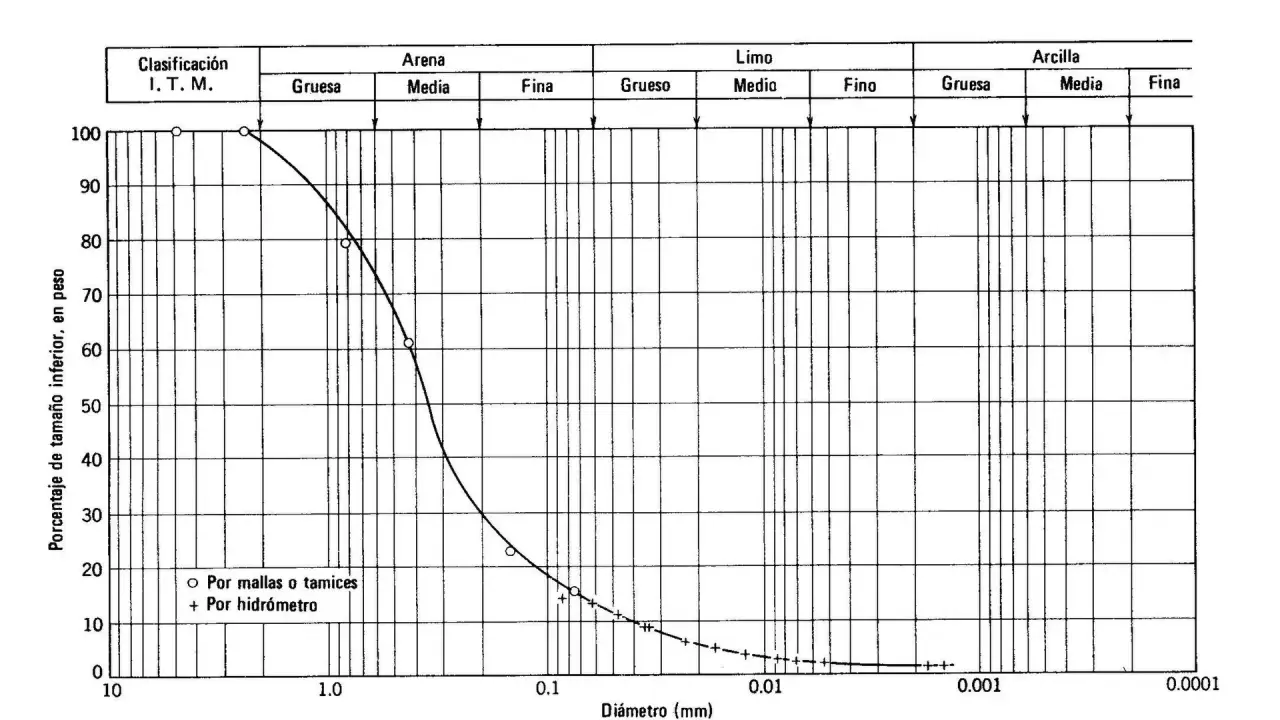

La curva granulométrica muestra el porcentaje que pasa por cada tamaño de abertura y, a partir de ahí, deja ver si el suelo está bien distribuido o si casi toda la masa se concentra en un rango estrecho. Una curva muy vertical suele delatar uniformidad; una curva más extendida, una gradación más rica y continua. Cuando aparecen “saltos” o tramos raros, a menudo estamos ante un material mal graduado o con vacíos de fracciones.

Para interpretarla con más precisión, me apoyo en tres diámetros de referencia y en dos coeficientes muy simples:

En arenas y gravas, como orientación práctica, un Cu alto y un Cc entre 1 y 3 suelen apuntar a un material bien graduado. Eso no convierte automáticamente al suelo en “bueno” para todo, pero sí me dice que la mezcla de tamaños es más favorable para ocupar huecos y compactar mejor. En cambio, una curva estrecha y casi recta me hace pensar en un suelo uniforme, que puede drenar bien pero también dejar más vacíos entre granos.

Esta lectura es muy útil, pero todavía falta el paso decisivo: relacionar la curva con el comportamiento mecánico e hidráulico del terreno.

Qué dice la granulometría sobre permeabilidad, compactación y estabilidad

La distribución de tamaños influye de forma directa en la cantidad de huecos entre partículas. Y de ahí salen tres consecuencias muy relevantes: permeabilidad, compactación y estabilidad. Un suelo con granos gruesos y uniformes suele dejar pasar el agua con más facilidad; uno bien graduado tiende a cerrar huecos mejor; y un suelo con exceso de finos puede volverse sensible al agua, más compresible y más delicado de trabajar en obra.

En taludes, por ejemplo, una fracción fina elevada puede favorecer la aparición de presiones intersticiales y pérdida de resistencia tras lluvias intensas. En cimentaciones, una gran variabilidad de tamaños puede traducirse en asientos distintos dentro de una misma zona si el terreno o el relleno no están bien controlados. Y en filtros o drenajes, una mala granulometría no es un detalle menor: puede permitir la migración de finos o, al revés, colmatar demasiado rápido el sistema.

Mi lectura aquí es prudente: la granulometría no basta para dictar una solución, pero sí marca los límites dentro de los cuales esa solución será razonable. Con ese criterio, el siguiente problema ya no es interpretar la curva, sino evitar los errores que la vuelven inútil.

Errores que hacen inútil el ensayo

Cuando una curva sale rara, yo no empiezo culpando al suelo. Empiezo revisando la muestra y el procedimiento. La mayoría de los fallos serios no vienen del gráfico, sino de la preparación previa o de una lectura mecánica sin criterio técnico.

• Muestra no representativa. Si se toma solo una zona “bonita” de la excavación, la curva deja de describir el terreno real.
• Terrones sin deshacer. Un agregado de arcilla o limo mal dispersado altera la distribución y simula tamaños mayores.
• Pérdida de finos. Lavados agresivos o transferencias mal hechas cambian la curva sin que nadie lo note a simple vista.
• Confundir gradación con calidad global. Un suelo bien graduado no siempre es apto para cualquier uso; depende de humedad, plasticidad y compactación.
• Interpretar la curva aislada. Sin límites de Atterberg, densidad seca o ensayo Proctor, el diagnóstico se queda corto.

El error más frecuente, a mi juicio, es creer que una curva “correcta” ya resuelve el problema. No lo hace. Solo dice que el reparto de tamaños es coherente con cierto comportamiento esperado. El resto del proyecto todavía hay que comprobarlo.

Por eso conviene unir la curva con el informe geotécnico completo y no dejarla como una tabla suelta en un anexo.

Qué pedir al laboratorio y cómo usar el resultado en un proyecto

Si yo tuviera que pedir un ensayo con criterio práctico, no me conformaría con un porcentaje global de retenidos. Pediría la curva granulométrica completa, el método empleado, las fracciones analizadas y los parámetros derivados que realmente sirven para tomar decisiones. El resultado debería poder leerse tanto en formato gráfico como en cifras, sin perder trazabilidad entre la muestra de campo y el dato final.

En un informe útil suelen aparecer, como mínimo, estos elementos:

• Identificación clara de la muestra y de su procedencia.
• Método aplicado: tamizado, sedimentación o combinación de ambos.
• Curva granulométrica en porcentaje que pasa y, si procede, porcentaje retenido acumulado.
• Valores D10, D30, D60, Cu y Cc.
• Observaciones sobre finos, humedad, dispersión y cualquier incidencia en laboratorio.

Como resume el CEDEX en sus catálogos de ensayo, lo realmente valioso no es solo el listado de retenidos, sino la curva granulométrica y su uso para identificación y clasificación geotécnica. Esa es precisamente la lectura que yo aplico en obra: la curva debe ayudar a decidir si un suelo sirve como apoyo, como relleno, como material de préstamo, como base drenante o como terreno que necesita corrección.

En España, además, tiene sentido pedir que la documentación indique la norma de referencia aplicada, porque eso evita discusiones posteriores entre laboratorio, proyectista y dirección facultativa. Si el suelo es mixto, yo también pediría que la granulometría se acompañe de plasticidad y, si el proyecto lo exige, de compactación y permeabilidad. Solo así la interpretación deja de ser parcial.

Con todo eso sobre la mesa, ya se puede cerrar el análisis con criterio técnico y sin exagerar lo que la curva promete.

Lo que yo revisaría antes de cerrar el informe geotécnico

Antes de dar por bueno el resultado, yo compruebo tres cosas: que la muestra represente de verdad al terreno, que la curva sea coherente con lo visto en campo y que el ensayo encaje con el uso previsto del suelo. Si una de esas piezas falla, el dato pierde valor muy rápido.

También me fijo en algo que a veces se pasa por alto: no existe una granulometría ideal universal. Un material puede ser excelente para drenaje y mediocre para una explanada; otro puede comportarse muy bien en un relleno compactado y mal en un talud húmedo. La clave no está en buscar una curva perfecta, sino en entender qué exige la obra y si la distribución de tamaños acompaña esa exigencia.

Cuando ese enfoque se aplica bien, el análisis granulométrico deja de ser un trámite de laboratorio y se convierte en una herramienta real para decidir con menos incertidumbre. Y en geotecnia, reducir incertidumbre casi siempre vale más que perseguir una respuesta cómoda.
