El agua es el enemigo silencioso de muchos problemas geotécnicos: abre vías de filtración, eleva presiones intersticiales y termina debilitando taludes, rellenos y apoyos de cimentación. Una zanja drenante bien planteada sirve para interceptar esa agua antes de que haga daño, pero su eficacia depende de algo más que excavar y rellenar con grava. En este artículo explico qué resuelve, cuándo conviene, cómo se diseña para que no se colmate y en qué casos hay que combinarla con otras medidas.
Lo esencial para decidir si este drenaje encaja en tu terreno
- No es una solución universal: funciona muy bien cuando el problema es agua somera o filtraciones que se pueden interceptar.
- La salida manda: si no hay punto de descarga estable, el sistema pierde gran parte de su sentido.
- El filtro es tan importante como la zanja: grava limpia, geotextil bien elegido y cero finos innecesarios.
- Sirve para taludes, carreteras y perímetros de cimentación, pero con geometrías y criterios distintos.
- No sustituye a un refuerzo estructural cuando existe inestabilidad profunda o deslizamiento activo.
- El mantenimiento es parte del diseño: una zanja sin inspección acaba perdiendo capacidad por sedimentos, raíces o roturas.
Qué resuelve realmente un drenaje en zanja
Yo lo veo como una obra de captación, no como un simple hueco relleno de material drenante. Su función es recoger agua superficial o subsuperficial, conducirla hacia un punto seguro y reducir el efecto que esa agua tiene sobre el terreno: menos saturación, menos erosión y menos presión sobre el pie del talud, el relleno o la estructura cercana.
En carreteras españolas, la práctica técnica la contempla como una zanja rellena de material drenante y, normalmente, con tubo drenante en su interior. Eso la convierte en una solución muy útil cuando el objetivo es cortar un flujo lateral de agua, interceptar filtraciones que aparecen al pie de un desmonte o proteger una explanada frente a la infiltración horizontal.
La diferencia con una cuneta es importante: la cuneta recoge escorrentía de lluvia en superficie; el subdren intercepta agua que ya ha entrado en el terreno o que circula casi a ras de la superficie freática. Si mezclamos ambos papeles, el sistema suele trabajar peor de lo esperado. Con esto claro, ya se entiende mejor por qué no todas las obras necesitan la misma solución.
Cuándo conviene y cuándo no basta
La zanja funciona especialmente bien en estos casos:
- Filtraciones someras en el pie de un talud.
- Terrenos con humedad persistente junto a muros o cimentaciones superficiales.
- Transiciones entre desmonte y terraplén donde el agua cruza la plataforma.
- Rellenos o explanadas que reciben agua desde una ladera superior.
- Casos en los que interesa cortar una línea de flujo antes de que llegue a la obra principal.
Ahora bien, hay situaciones en las que no basta por sí sola. Si el problema está en una superficie de rotura profunda, si el macizo es muy heterogéneo o si el nivel freático está muy por encima de la cota de actuación, una zanja de drenaje se queda corta. En esos escenarios, yo la considero una pieza más dentro de un sistema mayor: drenes horizontales, pozos, pantallas drenantes, anclajes o refuerzos pueden ser necesarios para estabilizar de verdad el conjunto.
También me parece un error usarla como parche cuando no se ha definido el punto de descarga. Sin salida, el agua solo cambia de sitio; no desaparece. Y cuando el terreno ya se mueve, el drenaje ayuda, sí, pero rara vez es la única respuesta sensata. Por eso el siguiente paso es proyectarla con criterio y sin improvisar.
Cómo la proyecto para que no se colmate
Si tuviera que resumir el diseño en una idea, diría esto: captar, filtrar y evacuar. Todo lo demás son matices importantes.
Trazado y pendiente
La zanja debe seguir la línea donde realmente circula el agua, no la que resulte más cómoda en obra. Yo busco una pendiente longitudinal suave y continua; como referencia práctica, suele moverse en el entorno del 1% al 2% cuando el terreno lo permite, suficiente para que el agua avance sin crear velocidades innecesarias. En sistemas con tubería y cambios de alineación, los registros o arquetas de inspección ayudan mucho; en obras viales, es habitual ver distancias del orden de 80 a 100 m entre puntos de control, ajustadas al caudal y a la geometría.
Filtro y relleno

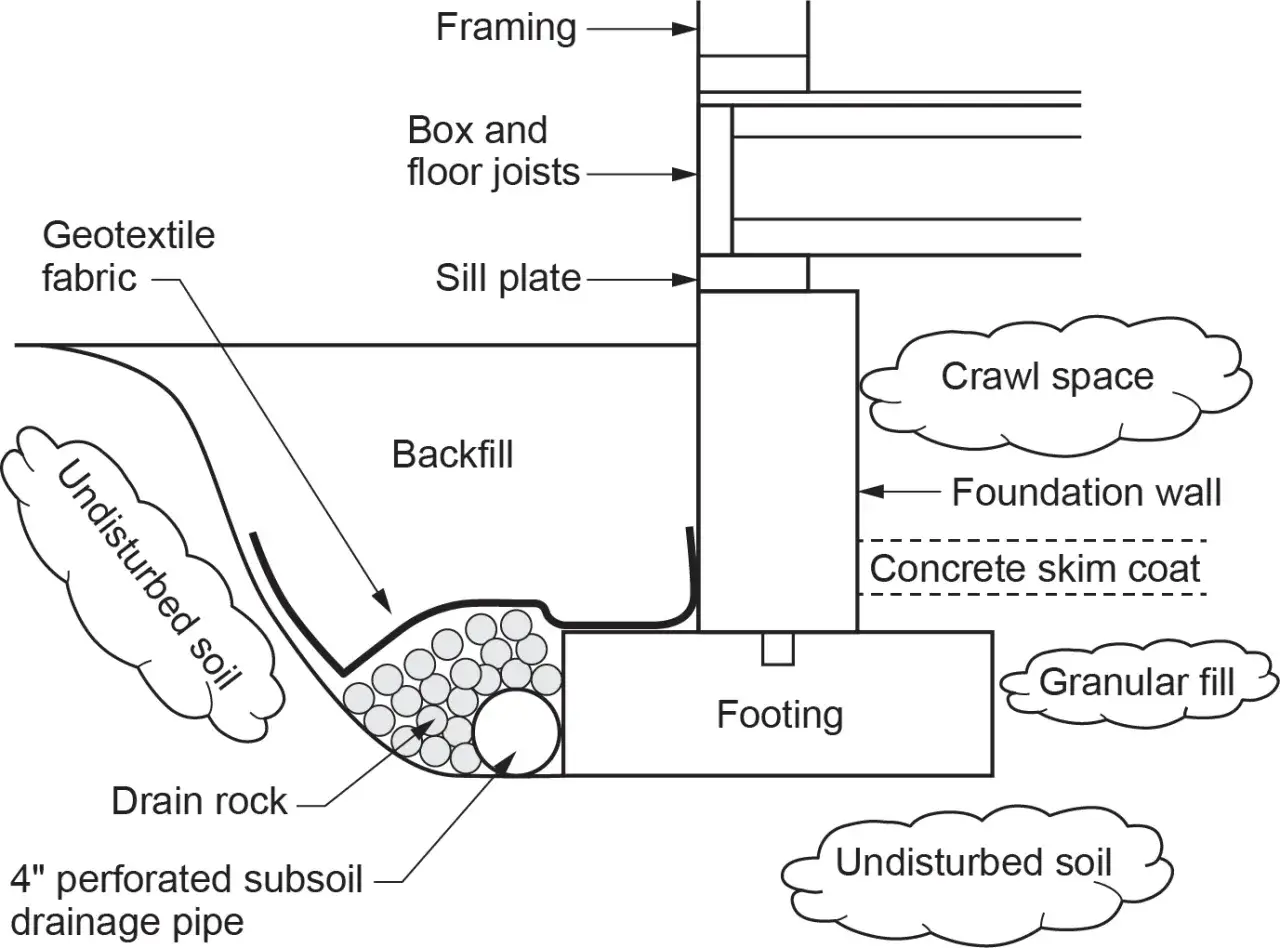

El relleno debe ser granular, limpio y sin finos que acaben tapando los huecos. La grava lavada o el material drenante seleccionado reduce el riesgo de colmatación, pero por sí solo no siempre basta. Cuando el terreno aporta limos o arcillas, el geotextil no tejido actúa como filtro y evita que el suelo migre hacia el dren. Ese detalle parece pequeño y, sin embargo, suele marcar la diferencia entre una zanja que funciona años y otra que pierde capacidad al primer periodo lluvioso fuerte.
Si el problema es muy somero, a veces basta un dren ciego. Cuando el caudal es más claro o hace falta conducir el agua a distancia, prefiero añadir tubería perforada. En proyectos de carretera se ven soluciones con tubos ranurados de alrededor de 150 mm, pero el diámetro real debe salir del caudal esperado, no de una receta fija.
Lee también: Cómo acertar con el detalle constructivo de un muro pantalla
Salida y protección
La descarga tiene que quedar protegida contra sedimentos, raíces y erosión. No me convence ningún diseño que termine en una salida improvisada sobre terreno blando. Si la zanja recoge agua del subsuelo, esa agua debe ir a un colector, una cuneta segura o un punto de vertido capaz de asumir el caudal sin generar socavación. Aquí la geometría de salida importa tanto como la excavación inicial.
La normativa de carreteras del MITMA, además, insiste en que este tipo de elementos se proyecten donde sean necesarios y con los detalles adecuados a la explanada, al firme y a la transición entre secciones. Esa idea es sana: el drenaje no se copia, se adapta.
Con el trazado, el filtro y la salida claros, ya podemos hablar de los fallos que más veo en obra y que conviene evitar desde el minuto uno.
Errores que veo con más frecuencia en obra
- No prever la descarga final: el agua se acumula y el sistema deja de cumplir su función.
- Usar material con finos: la zanja pierde permeabilidad y se ciega antes de tiempo.
- Olvidar el geotextil en suelos limosos o arcillosos: el terreno migra hacia el dren.
- Confundir drenaje superficial con drenaje del terreno: una cuneta no baja por sí sola el nivel freático.
- Elegir una solución demasiado pequeña para un problema de inestabilidad profunda.
- No planificar mantenimiento: una salida obstruida o una entrada con sedimentos anula el trabajo previo.
El fallo más caro no suele ser el de excavación, sino el de criterio. He visto obras en las que la zanja estaba bien ejecutada pero mal pensada: captaba agua de manera local, sí, pero el sistema global seguía recibiendo aportes por otro frente. En esos casos, el drenaje no está mal; simplemente está incompleto.
Por eso me interesa comparar esta solución con otras alternativas para saber dónde aporta más valor y dónde no es la primera opción.
Dónde encaja mejor en taludes, cimentaciones y carreteras
Cuando la comparo con otras medidas, la zanja de drenaje tiene un papel muy claro: interceptar flujos relativamente próximos a la superficie y conducirlos con control. En geotecnia, eso la hace especialmente útil en taludes, transiciones de terraplén y perímetros de cimentaciones con humedad persistente.
| Solución | Mejor para | Límite principal |
|---|---|---|
| Zanja de drenaje con relleno granular | Filtraciones someras, pies de talud, perímetros de obra y transiciones de sección | No resuelve por sí sola problemas profundos o muy extensos |
| Drenes horizontales | Agua que entra en el macizo desde mayor profundidad | Requiere perforación y una geometría bien definida |
| Cuneta superficial | Escorrentía de lluvia y agua de superficie | No baja el nivel freático ni corta filtraciones internas |
| Pozos o pantallas drenantes | Caudales mayores o situaciones hidrogeológicas más complejas | Más coste, más especialización y más control de obra |
En carreteras, la Nota Técnica 04/2020 sobre zanjas drenantes transversales en transiciones desmonte-terraplén es un buen recordatorio de algo que en obra se olvida con facilidad: hay puntos donde el agua cruza la sección y hay que cortarla antes de que llegue a dañar el firme o el terraplén. Ahí la zanja no es un accesorio; es parte de la seguridad hidráulica del trazado.
En taludes, yo la sitúo casi siempre en el pie o en el punto donde aparece el afloramiento. En cimentaciones, la uso con más prudencia y solo cuando tengo claro que el problema es de humedad perimetral o filtración lateral, no de un nivel freático general que exigiría otra estrategia. Ese matiz ahorra errores y, sobre todo, evita confiarle a una sola obra algo que el terreno no puede resolver por sí mismo.
Lo que reviso antes de darla por buena en una obra real
- Si existe una salida estable y suficientemente baja para evacuar el agua.
- Si el filtro está adaptado al suelo que rodea la zanja.
- Si el dren intercepta el flujo correcto y no solo una parte anecdótica del problema.
- Si la obra se puede mantener sin desmontajes ni accesos imposibles.
- Si la zanja trabaja sola o junto con otras medidas, según la profundidad real del problema.
Cuando una zanja drenante está bien pensada, no hace ruido ni llama la atención: simplemente evita que el agua gane terreno. Y esa discreción es, precisamente, una buena señal. Si el terreno sigue mostrando humedad, deformaciones o erosión después de ejecutarla, yo no insisto en repetir el detalle; vuelvo al origen y reviso el modelo hidrogeológico, porque ahí suele estar la explicación que faltaba.
