Entibado de zanjas - cuándo hace falta y cómo elegirlo

El entibado de zanjas es una de esas decisiones que no admite improvisación: de ella depende que una excavación lineal sea un frente de trabajo controlado o una situación de atrapamiento por derrumbe. En este artículo explico cuándo hace falta proteger la zanja, qué sistemas convienen según el terreno, cómo se monta una solución segura y qué errores siguen apareciendo en obra. También lo aterrizo a la práctica geotécnica en España, donde el suelo, el agua y las cargas cercanas cambian por completo la respuesta del terreno.

Cuándo hace falta el entibado de zanjas

Yo suelo empezar por una idea simple: la zanja no se protege por costumbre, se protege por estabilidad. En una excavación de paredes verticales, la referencia práctica del INSST sitúa la necesidad de entibar a partir de 1,30 m de profundidad, y también por debajo de esa cota cuando el terreno es poco consistente o hay solicitación cercana de cimentaciones o viales. Esa matización es importante, porque una zanja de 1 m en relleno suelto puede ser más peligrosa que otra más profunda en un suelo cohesivo y bien controlado.

La profundidad, por tanto, no es el único criterio. A mí me interesa comprobar siempre cuatro cosas: si el terreno se mantiene en pie por sí mismo, si existe agua o filtración, si hay cargas cerca del borde y si la excavación va a convivir con tráfico, vibración o maquinaria. La Guía técnica del INSST lo expresa con claridad: ante el riesgo de sepultamiento, la protección debe integrarse en el procedimiento de ejecución, no añadirse al final como un parche.

Lo que cambia el riesgo de verdad

• Suelo poco cohesivo: arenas sueltas, rellenos heterogéneos y terrenos alterados pierden estabilidad muy rápido al abrir la zanja.
• Agua: la humedad reduce resistencia, lava finos y puede desencadenar un desprendimiento aunque el corte pareciera estable al inicio.
• Cargas próximas: un acopio, una retroexcavadora o el tráfico de una calle estrecha pueden transmitir esfuerzos suficientes para deformar las paredes.
• Interferencias enterradas: una canalización existente complica el corte, la secuencia de trabajo y la protección del borde.

Si esta primera lectura del terreno no está clara, no tiene sentido discutir todavía el sistema: primero se entiende el problema y luego se elige la solución. Con esa base, ya se puede comparar qué tipo de protección encaja mejor.

Qué sistema conviene en cada terreno

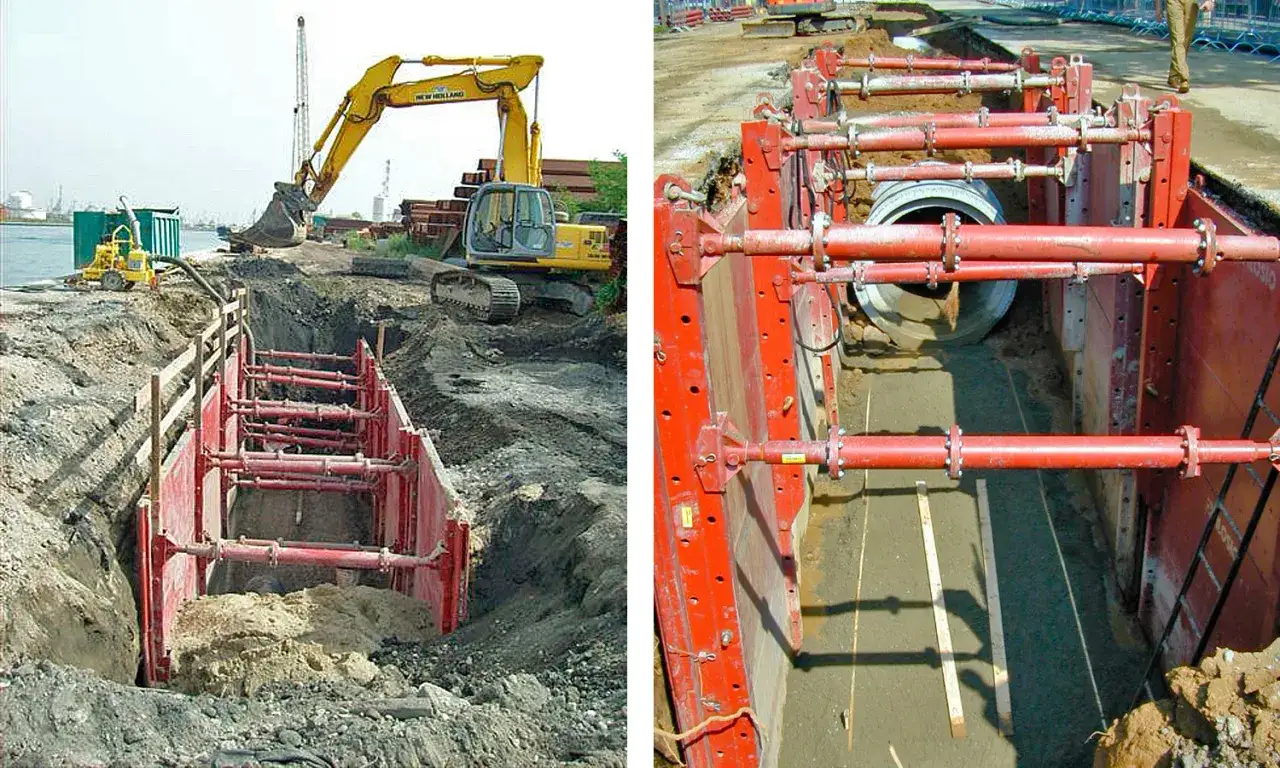

La elección no debería hacerse por inercia ni por disponibilidad del almacén. La propia guía del INSST describe la protección frente al desprendimiento mediante entibación, blindaje, apeo, taludes u otras medidas adecuadas, y eso ya marca la lógica correcta: primero el terreno, después el medio auxiliar. En una zanja corta y estrecha, una entibación tradicional puede ser suficiente; en una obra lineal repetitiva, un blindaje metálico suele ganar por rapidez y repetibilidad; en un terreno amplio y estable, un talud bien calculado puede evitar entrar en sistemas más costosos.

La diferencia entre entibación y blindaje conviene tenerla clara. Yo entiendo la entibación como el sistema que apunta, arriostra o fortalece la excavación; el blindaje, en cambio, se apoya en paneles y codales metálicos para contener y sujetar las paredes de la zanja o del pozo. No son sinónimos perfectos, y en obra esa diferencia importa porque el comportamiento frente a deformaciones, cargas y velocidad de montaje no es el mismo.

También existe una categoría muy útil en la práctica: la solución mixta. Cuando el terreno cambia a lo largo del trazado, puede ser razonable combinar un pequeño talud con tramos entibados o blindados. Esa mezcla suele funcionar mejor que forzar una única respuesta para toda la zanja.

La idea clave es esta: no hay un sistema universalmente “mejor”. Hay un sistema más coherente para cada suelo, cada geometría y cada secuencia de obra. Y ese matiz me lleva al montaje, que es donde muchos proyectos fallan aunque la elección inicial sea correcta.

Cómo se diseña y se monta sin improvisar

La secuencia correcta empieza antes de abrir la zanja. La Guía técnica del INSST deja una advertencia muy útil: para determinar las características del terreno es necesario realizar un estudio geotécnico cuando la obra lo tenga previsto, y, si ese estudio no existe, hay que adoptar las medidas más favorables desde el punto de vista preventivo. Dicho sin rodeos: si no sabes cómo responde el terreno, no deberías entrar en la zanja como si nada.

Yo suelo ordenar el trabajo en cinco pasos muy concretos:

1. Reconocer el terreno: tipo de suelo, nivel freático, rellenos, estratos blandos y posibles pérdidas de cohesión.
2. Definir la geometría: profundidad, anchura, longitud de trabajo y presencia de cambios de sección.
3. Elegir el sistema: talud, entibación, blindaje o una combinación, según el espacio y las cargas próximas.
4. Planificar la secuencia: excavar por tramos, proteger a medida que avanza el frente y no dejar paredes “a la espera”.
5. Documentar y revisar: dejar la solución reflejada en la documentación preventiva y comprobarla a diario.

En la NTP 278 del INSST aparece una referencia muy práctica que todavía se ve en obra: para cortes con entibación, cuando no es posible usar taludes, las zanjas de 1,30 m o más deberían entibarse, y también las menos profundas si el terreno no es consistente o hay cargas cercanas. El mismo criterio recuerda que, cuando hay operarios dentro de zanjas de esa profundidad, debe quedar una persona de retén en el exterior. No es un detalle menor: en un desprendimiento, el tiempo de reacción marca la diferencia.

Dos reglas que yo no negociaría

• Los acopios lejos del borde: las tierras extraídas no deben apilarse pegadas a la coronación de la excavación, porque añaden sobrecarga y empujan el terreno hacia la zanja.
• La maquinaria no debe apoyar donde no toca: si hay camiones, vibración o paso de equipos cerca del borde, la protección tiene que reforzarse y señalizarse.

Además, el montaje no debería quedarse en una foto bonita del primer día. El sistema debe soportar las acciones más desfavorables previstas, y eso incluye paradas de obra, cambios de humedad, paso de vehículos y modificaciones de la secuencia. En mi experiencia, una zanja falla muchas veces no por el sistema elegido, sino por cómo se usa.

Errores que más comprometen la seguridad

Si tuviera que resumir los fallos más repetidos, diría que casi siempre nacen de la confianza excesiva. La zanja parece estable, el terreno “aguanta”, la faena es corta y nadie quiere perder tiempo con un montaje más robusto. Ese razonamiento funciona hasta que deja de funcionar, y en excavación el margen de error es mínimo.

• Confiar en la apariencia del terreno: una cara limpia no significa estabilidad. Los rellenos y las capas alteradas pueden desmoronarse sin aviso.
• Entrar sin revisar el estado real: después de lluvia, vibración o cambios de carga, la zanja no es la misma que ayer.
• Retirar la protección demasiado pronto: la NTP 278 indica que las entibaciones deben quitarse solo cuando dejen de ser necesarias y por franjas horizontales, empezando por la parte inferior.
• Usar una protección mal adaptada: un blindaje rápido no resuelve por sí solo un problema de fondo si el terreno fuera del sistema sigue activo.
• Ignorar el agua: cuando aparece filtración, el terreno pierde resistencia y el cálculo mental de “esto ya estaba hecho” deja de servir.

Hay otro error que me preocupa especialmente: tratar una zanja como si el riesgo principal fuera solo “caerse dentro”. En realidad, el peligro más grave suele ser el desprendimiento lateral, porque puede sepultar al trabajador en segundos y dejar poco margen de rescate. Por eso la protección de los bordes y la vigilancia exterior no son extras, son parte del sistema.

Si el trabajo exige parar porque la excavación cambia o aparecen grietas, agua o deformaciones, lo razonable es detener el tajo y volver a evaluar. En estos casos, la decisión rápida suele ahorrar más tiempo que la insistencia en seguir.

Qué cambia en una zanja urbana o junto a servicios enterrados

En obra civil urbana, la solución rara vez depende solo del suelo. La calle, las aceras, los vehículos, las redes de agua y saneamiento, los edificios colindantes y el ruido de la maquinaria meten presión desde el primer metro. Ahí es donde el enfoque geotécnico se vuelve práctico de verdad: no se trata solo de sostener tierras, sino de sostener un entorno ya cargado.

Cuando hay cimentaciones cercanas, tráfico rodado o acopios junto al borde, la excavación deja de ser “libre” y pasa a estar solicitada. En esas situaciones, el INSST remarca que las cargas próximas pueden comprometer la estabilidad de las paredes, y que hay que comprobar la distancia de seguridad y la posible necesidad de refuerzos o apeos. En una calle estrecha, por ejemplo, suele ser más sensato optar por un blindaje o una entibación bien dimensionada que forzar un talud que no cabe ni resuelve el problema.

Lee también: Presión admisible del terreno - cómo calcularla y usarla bien

Señales de que necesitas más que una protección básica

• Hay agua en la excavación o el terreno rezuma tras abrir el frente.
• La zanja discurre pegada a una fachada, a una calzada o a una vía con tráfico pesado.
• El subsuelo está formado por rellenos heterogéneos, demoliciones antiguas o capas remoldeadas.
• Existen conducciones activas que obligan a excavar por tramos pequeños y con mucha precisión.
• La geometría obliga a trabajar con equipos grandes en un espacio reducido.

En estos contextos, a veces la respuesta no es “más madera” o “más metal”, sino cambiar la estrategia: mejorar el terreno, rebajar el nivel de agua, reducir la longitud del frente abierto o incluso replantear el método constructivo. La mejor solución geotécnica no siempre es la más vistosa; muchas veces es la que reduce la incertidumbre.

Y esto enlaza con una idea que conviene recordar: una zanja segura no solo protege al trabajador que baja, también protege la obra completa, porque evita retrasos, colapsos del entorno y reparaciones que suelen costar mucho más que la prevención.

La revisión final que yo haría antes de bajar a la zanja

Antes de autorizar el acceso, yo revisaría cuatro cosas sin discutirlas: estabilidad del terreno, estado del sistema de contención, ausencia de cargas peligrosas en el borde y disponibilidad de una salida clara y rápida. Si cualquiera de esos puntos falla, la zanja todavía no está lista, aunque el frente parezca limpio y el trabajo esté apretado.

También dejaría claro quién manda en cada fase. La zanja no se improvisa por oficio ni por urgencia: se ejecuta con una secuencia, se protege con un criterio técnico y se inspecciona cada vez que cambian las condiciones. Esa disciplina es la que convierte una excavación en una unidad de obra controlada, no en una zona de riesgo asumido.

Si tuviera que condensarlo en una sola idea, sería esta: el sistema correcto es el que responde al terreno real, no al terreno imaginado. Cuando esa regla se respeta, la entibación deja de ser un trámite y pasa a ser lo que realmente debe ser en geotecnia aplicada: una garantía de estabilidad mientras la obra avanza.
