El drenaje de muros cambia por completo el comportamiento de una estructura de contención: cuando el agua se queda atrapada detrás del paramento, suben los empujes, aparecen humedades persistentes y el terreno pierde capacidad para trabajar de forma estable. Yo suelo ver que el fallo no empieza en el hormigón, sino en un relleno mal seleccionado, una salida obstruida o una pendiente interior que nunca se ejecutó bien. Aquí explico qué sistemas funcionan, cómo se combinan y en qué fijarse para que el muro evacúe el agua sin colmatarse ni crear nuevos problemas.
Lo esencial para evacuar el agua sin comprometer el muro
- El agua detrás del muro incrementa las presiones intersticiales, que son la presión que ejerce el agua dentro de los poros del suelo.
- La solución más fiable suele combinar capa drenante, tubo perforado, filtro y una salida controlada del agua.
- Los mechinales sirven en muchos casos, pero se colmatan con facilidad y no son la mejor opción para todo.
- En muros de sótano, impermeabilización y drenaje deben trabajar juntos; una sola barrera rara vez basta.
- La ejecución importa tanto como el diseño: pendiente, granulometría, geotextil y mantenimiento marcan la diferencia.
Por qué el agua cambia tanto el empuje sobre un muro
En un terreno seco, el muro resiste el empuje del relleno; cuando el agua entra en juego, añade presión hidrostática y puede convertir un problema moderado en uno serio. La UPC recuerda que, en suelo saturado, el empuje ya no se comporta como en seco, porque se suma el efecto del peso sumergido y de la presión del agua, y eso explica muchos vuelcos, deslizamientos y fisuras que aparecen después de lluvias intensas.
El CTE deja una idea muy clara: un drenaje bien dimensionado a largo plazo en el trasdós suele ser más ventajoso que diseñar el muro para aguantar toda la presión de agua prevista. Esa frase resume bastante bien mi experiencia en obra: el agua no perdona, pero tampoco hace falta sobredimensionar todo si se resuelve bien la evacuación desde el inicio.
Además, no todos los suelos reaccionan igual. Los muy permeables dejan pasar el agua con rapidez, los muy impermeables tardan más en saturarse, pero los de permeabilidad media suelen ser los más delicados: retienen agua lo suficiente para generar problemas y no drenan con la rapidez que uno esperaría. Con esa base, la pregunta siguiente es qué sistema conviene en cada caso.
Qué solución conviene según el tipo de muro
Yo no aplico la misma receta a un muro de contención de jardín, a un sótano o a una estructura en suelo reforzado. El contexto manda, y en España eso se nota todavía más en zonas con lluvias intensas concentradas, rellenos con finos y obras donde el espacio trasero es muy limitado.
| Tipo de muro | Solución que suelo preferir | Cuándo tiene sentido | Riesgo si se hace mal |
|---|---|---|---|
| Muro de contención exterior | Capa drenante, tubo perforado y, si procede, mechinales | Cuando hay salida por gravedad y espacio para el trasdós | Colmatación, vertido desordenado y humedad en el paramento |
| Muro de sótano | Impermeabilización exterior, lámina o geodren y colector inferior | Cuando el objetivo es mantener seco el interior útil | Presión de agua contra la pared y filtraciones persistentes |
| Muro en suelo reforzado | Filtro granular, dren planar y tubería de recogida en el pie | Cuando el refuerzo necesita un trasdós estable y drenado | Entrada de finos y pérdida de eficacia del sistema |
| Muro en ladera con escorrentía superior | Interceptar primero el agua superficial y luego drenar el trasdós | Cuando la coronación recibe agua de lluvia o de parcela | Sobrecarga del drenaje y erosión en la parte alta del relleno |
En la práctica, la decisión más inteligente casi siempre es la misma: primero controlo el agua superficial y después me ocupo del agua que entra en el terreno. Si invierto ese orden, el sistema empieza a trabajar al límite desde el primer episodio fuerte de lluvia. A partir de ahí, merece la pena bajar al detalle de cada solución constructiva.
Las soluciones constructivas que mejor evacúan el agua
Yo no elijo un único sistema por inercia. La decisión depende de si el muro puede descargar por gravedad, de cuánto espacio hay detrás del paramento y de la cantidad de finos del relleno. Cuando estas tres variables están claras, el diseño deja de ser una apuesta.
Mechinales
Los mechinales son perforaciones en el muro que permiten salir al agua hacia el intradós. La UPC los describe con dimensiones habituales de 10 a 15 cm y separaciones que, según el terreno, no deberían bajar de 1,5 m; en terrenos más permeables se pueden separar más. Funcionan, sí, pero yo los considero una solución simple, no una solución elegante: descargan el agua hacia la cara vista del muro y exigen más cuidado en el pie y en el mantenimiento.
Capa drenante con tubo perforado

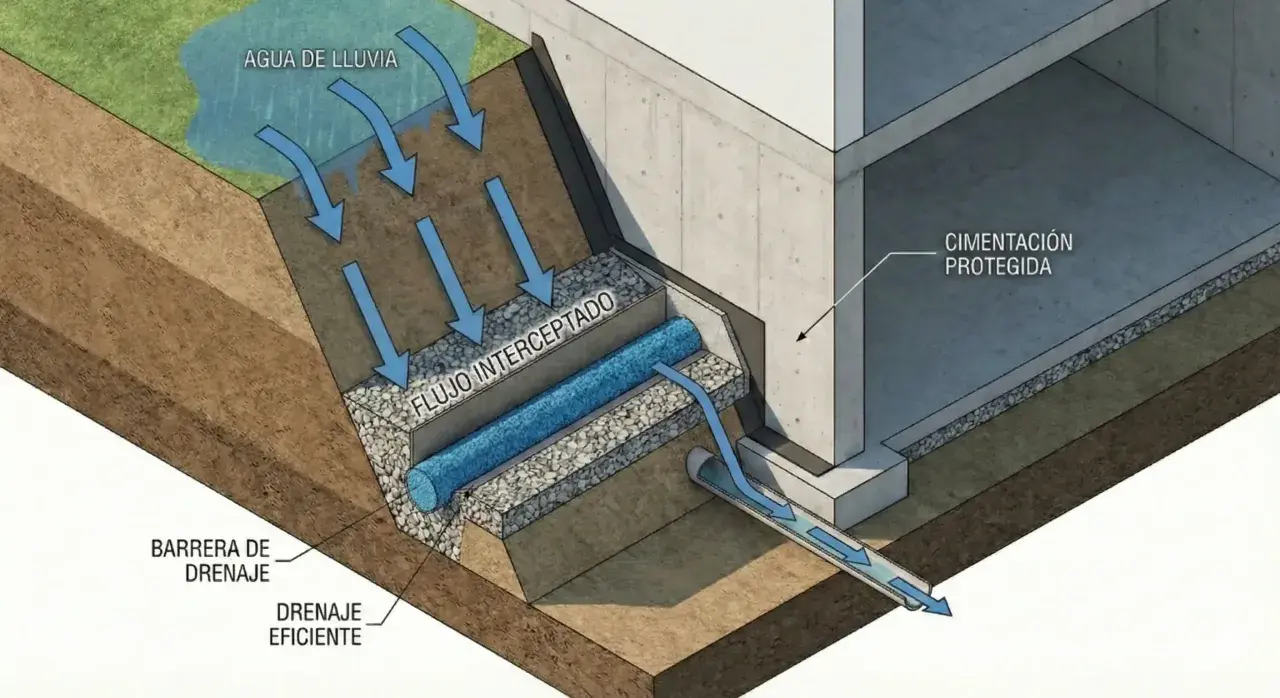

La combinación que más confianza me da es una capa drenante de grava limpia detrás del muro, separada del terreno fino por un geotextil, con un tubo perforado en la base y una salida bien resuelta. En obra se manejan espesores del orden de 0,3 a 0,5 m para la capa drenante, tubos de PVC perforado de 110 a 160 mm y pendientes mínimas cercanas al 1% hacia el aliviadero. No son cifras decorativas: si la pendiente desaparece o el tubo queda alto, el agua deja de evacuar y se queda almacenada detrás del muro.
Láminas drenantes y geodrenes
Cuando el espacio es corto, una lámina drenante o un geodren planar resuelven muy bien la falta de espesor. En muros de sótano me interesan especialmente porque permiten combinar impermeabilización exterior y conducción del agua hacia un colector inferior sin perder demasiado espacio útil. Su punto fuerte es la continuidad del drenaje; su punto débil es el mismo que en casi todo sistema fino: si se instala mal, pierde eficacia antes de que el propietario se dé cuenta.
Lee también: Movimiento de tierras seguro - geotecnia, drenaje y control
Drenes verticales
En muros altos, los drenes verticales ayudan a conducir el agua hacia el dren inferior. La UPC cita disposiciones típicas cada 5 m, y yo solo las considero eficaces si descargan realmente en un colector continuo; de lo contrario, añaden complejidad sin resolver el problema de fondo. Son útiles en muros de gran desarrollo o con aportes de agua irregulares, pero siempre los trato como parte de una red, no como una pieza aislada.
La clave de todas estas soluciones es la misma: capturar, filtrar, conducir y descargar. Cuando una de esas cuatro fases falla, el sistema deja de ser drenante y empieza a comportarse como un depósito. Una vez elegida la solución, el siguiente paso es ejecutarla bien desde el principio.
Cómo lo proyecto y lo ejecuto sin dejar puntos débiles
Yo suelo ordenar un drenaje en cinco decisiones muy concretas. Si alguna queda abierta, el muro puede aguantar un tiempo, pero tarde o temprano aparece la humedad, la colmatación o el empuje extra.
- Interceptar el agua superficial en coronación y en el entorno inmediato del muro, para que no entre por escorrentía en el trasdós.
- Elegir un relleno con baja proporción de finos en la franja drenante, porque el agua necesita un camino libre y el suelo fino lo bloquea con rapidez.
- Separar terreno y material drenante con un geotextil adecuado, que actúa como filtro y evita la colmatación.
- Colocar la tubería perforada en la cota más baja posible, con pendiente continua y descarga a una salida segura o a una red de evacuación.
- Dejar accesibles los puntos de salida para inspección y limpieza; si no se puede revisar, el drenaje se degrada sin que nadie lo note.
En muros de sótano, además, yo no separo nunca impermeabilización y drenaje. La impermeabilización reduce la entrada de agua, pero no la elimina por completo; el drenaje evita que la presión se acumule. Esa doble estrategia suele dar mejores resultados que confiarlo todo a una sola capa. Si el muro es alto o está muy cargado de agua, también valoro drenes verticales y colectores intermedios para evitar que el caudal se concentre en un único punto.
La ejecución manda más de lo que parece. Un tubo excelente con una salida tapada vale menos que un sistema sencillo pero limpio y bien pendienteado. Y un buen drenaje mal conectado es, en la práctica, una falsa sensación de seguridad.
Los fallos que veo una y otra vez en obra
Si tuviera que resumir los problemas que más repito en revisiones, los ordenaría así:
| Error habitual | Qué provoca | Cómo lo corrijo |
|---|---|---|
| Relleno con muchos finos pegado al muro | Colmatación rápida y acumulación de agua | Usar material más granular en la franja drenante |
| Geotextil ausente o mal elegido | Las partículas invaden la capa drenante | Separar y filtrar con un geotextil compatible con el terreno |
| Tubería sin pendiente real | El agua se queda retenida en el tramo bajo | Replantear cotas y asegurar una caída continua |
| Salida final bloqueada o inaccesible | El sistema deja de evacuar cuando más falta hace | Proteger la boca, revisar tapas y dejar acceso para limpieza |
| Escorrentía de la coronación entrando en el trasdós | Sobrecarga del drenaje y erosión superior | Intercepción superior con cunetas, pendientes o canaletas |
La mayoría de estos fallos no son espectaculares. No rompen el muro el primer día. Lo peor es que van trabajando en silencio hasta que aparecen una mancha, una fisura o un abombamiento. Por eso insisto tanto en el detalle constructivo: es más barato que corregir una patología ya instalada.
Cómo vigilar el muro después de las primeras lluvias
El primer año de servicio me parece decisivo. Después de las primeras lluvias intensas, yo reviso tres cosas: que el agua salga donde debe, que no aparezcan humedades nuevas en el paramento y que el pie del muro no esté perdiendo material. Si el drenaje funciona, casi siempre se nota rápido; si no funciona, también.
- Comprobar que las salidas descargan con normalidad y no con arrastres de barro.
- Buscar manchas húmedas, eflorescencias salinas o zonas oscurecidas en la cara visible.
- Observar si aparecen grietas nuevas, abombamientos o pequeños asientos en la coronación.
- Revisar si hay erosión en el pie del muro o lavado del terreno por las salidas.
- Limpiar hojas, sedimentos, raíces y cualquier obstrucción visible en mechinales o bocas de drenaje.
Yo suelo recomendar inspección al menos dos veces al año y siempre después de episodios de lluvia fuerte. No hace falta obsesionarse, pero sí ser constante: un drenaje se mantiene mejor con pequeñas revisiones que con reparaciones tardías. Si salen agua turbia, finos o raíces, ya no estamos hablando solo de mantenimiento, sino de un sistema que está perdiendo capacidad.
Cuando el muro está en un entorno urbano, también miro lo que pasa encima y alrededor: canalones, pavimentos, jardineras, riegos y pendientes de parcela. Muchas patologías no nacen detrás del muro, sino en la forma en que la obra vierte el agua hacia él. Y eso enlaza directamente con la idea final.
Lo que más marca la diferencia en un muro bien drenado
Si tuviera que dejar una regla práctica muy simple, diría esto: el mejor drenaje no es el que más agua deja ver, sino el que mantiene el muro seco, estable y fácil de revisar durante años. En geotecnia, eso se consigue con tres decisiones bien coordinadas: capturar el agua antes de que llegue al trasdós, filtrar el terreno para que el sistema no se colmate y dar siempre una salida real al caudal recogido.
- Primero controlo la escorrentía superficial.
- Después resuelvo el trasdós con filtro, dren y descarga.
- Por último, dejo acceso para inspección y limpieza.
Cuando cualquiera de esas tres piezas falla, el problema vuelve, normalmente más caro y más difícil de corregir. Y ahí es donde un muro que parecía correcto deja de comportarse como una estructura estable y empieza a pedir una intervención seria.
