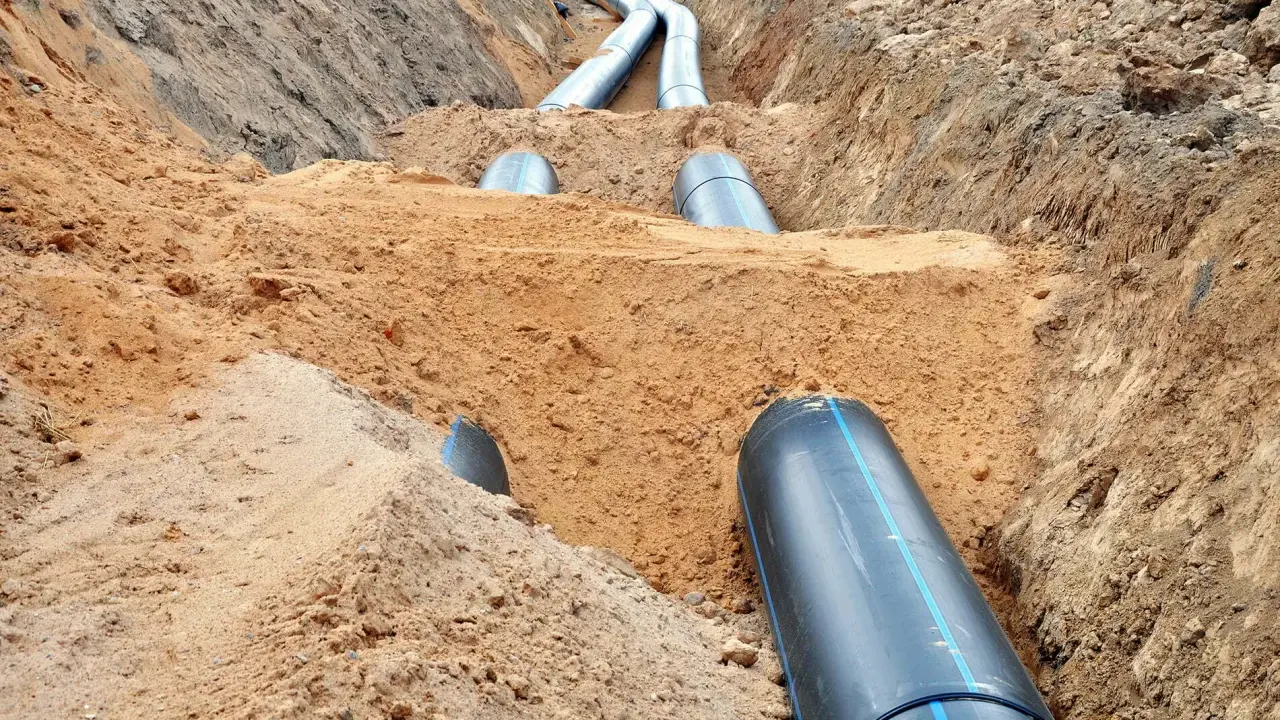

Una zanja para tuberías no es solo un hueco lineal en el terreno: es una parte activa del comportamiento de la conducción. Si el fondo queda irregular, el relleno se compacta mal o el terreno de alrededor no se controla, aparecen asientos, deformaciones, fugas y sobrecostes que casi siempre se podían haber evitado. En geotecnia, la diferencia entre una instalación correcta y una que dará problemas suele estar en detalles muy concretos: suelo, agua, apoyo, compactación y seguridad de la excavación.
En este artículo explico cómo se diseña y ejecuta una zanja para tuberías con criterio técnico, qué condiciona su estabilidad y qué decisiones marcan la vida útil de la instalación. También señalo los errores que veo con más frecuencia en obra y cuándo conviene replantear la solución antes de seguir excavando.
Lo esencial para ejecutar bien una zanja de tuberías
- El terreno manda: no se diseña igual sobre arena suelta, arcilla blanda, relleno heterogéneo o roca.
- La tubería debe apoyarse sobre una cama uniforme, limpia y con material seleccionado.
- Cuando la profundidad supera aproximadamente 1,5 m, la estabilidad de las paredes deja de ser un detalle.
- El relleno no se vierte de una vez: se hace por tongadas de 15-20 cm y con compactación controlada.
- Si hay agua, tráfico pesado o servicios próximos, la zanja necesita más control y, a veces, otra solución.
- Las pruebas y la reposición final no deberían dejarse para el final improvisado de la obra.
Qué hace realmente una zanja para tuberías
Yo suelo decir que la zanja forma parte de la estructura, aunque muchas veces se trate como si fuera solo una fase provisional. El tubo no trabaja aislado: recibe cargas del terreno, del tráfico, del relleno y, en algunos casos, de la presión del agua subterránea. Por eso una zanja bien resuelta no solo aloja la tubería; también distribuye cargas, protege la conducción y controla los asientos.
Ese comportamiento cambia bastante según el tipo de tubería. En una tubería flexible, como muchas de PVC o polietileno, el apoyo lateral y la compactación alrededor del tubo son decisivos. En una tubería rígida, el fondo y la uniformidad del asiento pesan más, pero el relleno mal ejecutado también termina castigando juntas y puntos singulares. La consecuencia práctica es simple: la zanja no se dimensiona solo por “caber”, sino por cómo va a trabajar el conjunto suelo-tubería.
Por eso, antes de medir la excavadora, conviene entender el terreno y las cargas que va a recibir la conducción, porque ahí empieza de verdad el diseño.
Cómo condicionan el suelo, el agua y las cargas externas el diseño
En España es habitual encontrar desde rellenos urbanos muy heterogéneos hasta arcillas con comportamiento blando o niveles freáticos que obligan a trabajar con mucho cuidado. La profundidad de recubrimiento también importa: como referencia habitual, la generatriz superior del tubo suele quedar, en zonas sin tráfico, con al menos 0,6 m de recubrimiento, pero en calzadas, pasos de vehículos o entornos con heladas ese valor puede quedarse corto y debe revisarse en proyecto.
Cuando el terreno cambia, la decisión técnica cambia con él. La siguiente tabla resume, de forma práctica, qué suele pedir cada escenario.
| Condición del terreno | Riesgo principal | Respuesta habitual de proyecto |
|---|---|---|
| Arena suelta o relleno poco cohesivo | Desprendimientos y pérdida de estabilidad de paramentos | Entibación, control de la longitud de zanja abierta y relleno seleccionado |
| Arcilla blanda o limo saturado | Deformaciones, bombeo de finos y asiento irregular | Regularización del fondo, sustitución local y, si hace falta, drenaje o achique |
| Relleno heterogéneo | Asientos diferenciales y obstáculos inesperados | Calicatas previas, retirada de material inadecuado y compactación por capas |
| Nivel freático alto | Inestabilidad, reblandecimiento y flotación parcial de la instalación | Achique, planificación por tramos cortos y vigilancia del fondo |
| Tráfico o sobrecargas cercanas | Aumento de tensiones sobre la tubería y sobre las paredes | Mayor recubrimiento, protección de borde y posible cambio de método constructivo |
| Roca o bolos | Cargas puntuales y daño en el apoyo | Cama de regularización y retirada de puntos duros |
El agua es el factor que más desordena una zanja cuando se subestima. Una excavación que parece estable en seco puede perder consistencia en pocas horas si entra escorrentía o sube el freático. Por eso, en mi experiencia, el diseño geotécnico útil no es el que imagina el terreno ideal, sino el que anticipa el peor tramo de la obra. Con esa base, ya tiene sentido bajar al detalle del fondo y del apoyo del tubo.
Cómo preparo el fondo y la cama de apoyo
La primera regla es sencilla: la tubería no debe apoyarse directamente sobre una rasante irregular. El fondo tiene que quedar limpio, nivelado y libre de piedras puntiagudas, raíces, restos orgánicos o material suelto que pueda concentrar tensiones. Cuando encuentro un fondo “más o menos correcto”, suelo desconfiar; en una zanja, lo “más o menos” acaba convirtiéndose en asientos localizados.
La cama de apoyo se ejecuta con material granular o seleccionado, no con el propio terreno si este es dudoso. Como referencia frecuente en manuales de instalación, el espesor mínimo suele ser de 10 cm y, en algunos casos, se usa la regla de 10 + DN/10 cm, donde DN es el diámetro nominal del tubo. Esa capa no está para decorar: su función es repartir la carga y dar un asiento uniforme a toda la generatriz inferior.
En fondos blandos o saturados, prefiero no forzar soluciones pobres. Si aparece arcilla muy plástica, lodo o un material que se deshace al pisarlo, lo razonable es retirar la zona inestable y reconstruir el apoyo con granular limpio. Y si el tubo es flexible, todavía hay una zona más delicada: los riñones, es decir, los laterales inferiores del tubo, que deben quedar bien rellenados y compactados para que la conducción no quede “colgada” en el centro.
En obra, esta fase decide gran parte del comportamiento futuro. Si el asiento está bien hecho, la zanja deja de ser un problema; si está mal resuelta, el resto de la instalación trabaja sobre una base frágil.
| Material de apoyo | Uso recomendado | Observación práctica |
|---|---|---|
| Arena o granular fino | Tuberías flexibles y fondos regulares | Protege frente a puntas y reparte mejor la presión |
| Grava o material seleccionado | Suelo húmedo o necesidad de drenaje | Debe ser limpio y sin cantos que dañen la tubería |
| Material procedente de la excavación cribado | Solo si cumple granulometría y limpieza | Abarata la obra, pero no siempre compensa el riesgo |
| Hormigón de limpieza o apoyo especial | Cruces, puntos singulares o fondos muy irregulares | Se reserva para casos concretos; no sustituye un buen diseño |
Una vez resuelto el apoyo, lo que queda es mantener estable la excavación mientras se coloca la tubería, y ahí entran en juego los taludes y la entibación.
Entibación, taludes y seguridad cuando el terreno no coopera
La seguridad en zanja no se improvisa. La NTP 278 del INSST deja una idea muy clara: si el terreno no ofrece estabilidad suficiente, hay que adoptar taludes provisionales adecuados o entibar. En la práctica, cuando la profundidad ronda o supera 1,5 m, yo ya no considero razonable tratar la excavación como si fuera una zanja menor. El riesgo de desprendimiento, sobre todo en terrenos poco cohesivos o húmedos, deja de ser teórico.
Las soluciones habituales son tres: talud abierto, entibación ligera y entibación modular o de blindaje. Cada una tiene su sitio.
- Talud abierto: funciona bien si hay espacio y el terreno mantiene un ángulo estable por sí mismo.
- Entibación ligera: útil en zanjas poco profundas o con tiempos de exposición cortos.
- Entibación modular: la elegiría en suelos flojos, zanjas más profundas o entornos urbanos con poco margen de error.
También cuenta la operación diaria. Si hay lluvia, vibraciones por tráfico, acopio de material en el borde o maquinaria trabajando muy cerca, la estabilidad empeora aunque la excavación “aguante” al principio. Yo prefiero una zanja algo más lenta y segura que una excavación rápida que obliga a parar por un derrumbe o, peor todavía, por un accidente. Cuando el terreno no coopera, la seguridad y la geotecnia son la misma discusión.
Con la excavación estable, ya se puede pasar a la fase que más fallos acumula en silencio: el relleno y la compactación.
Relleno y compactación para que la tubería no trabaje sola
El relleno no consiste en devolver tierra a la zanja y pasar una compactadora por encima. La primera zona de relleno, la que rodea el tubo, es la más delicada porque define cómo se reparten las cargas. En esa franja, el material debe entrar de forma uniforme, sin golpear la conducción y sin dejar coqueras bajo los riñones. Si ahí se compacta mal, el problema no siempre aparece el mismo día; a veces sale meses después, cuando el terreno se asienta.
Como criterio práctico, el relleno desde la cama de apoyo hasta unos 30 cm por encima de la clave del tubo suele ejecutarse en tongadas de 15-20 cm, con compactación controlada. Y cuando el proyecto pide un nivel concreto, no es raro exigir una compactación de al menos 95% del Proctor Normal, que es el ensayo que permite comparar la densidad lograda con la óptima de laboratorio. En redes de saneamiento y de presión, el detalle de ejecución suele alinearse con UNE-EN 1610 y, cuando toca conducción a presión, con UNE-EN 805; antes del relleno definitivo, las pruebas no deberían dejarse para después.
La clave está en distinguir dos fases:
- Relleno inicial, que protege el tubo y asegura el contacto lateral.
- Relleno general, que ya puede hacerse con criterios más orientados a la reposición del terreno y del firme.
Si se compacta demasiado cerca de una tubería sensible o si se usan capas excesivamente gruesas, la zanja queda aparentemente cerrada, pero no bien construida. En cambio, una compactación por fases, con control de humedad y material adecuado, reduce mucho los asientos y mejora la durabilidad de la conducción. Esa diferencia es especialmente visible en calzadas, aceras y zonas donde el terreno superficial vuelve a cargar pronto.
Y como no todo depende del detalle constructivo, todavía merece la pena mirar un paso atrás: cuándo la zanja abierta sigue siendo la opción correcta y cuándo es mejor no insistir.
Errores que veo con más frecuencia y cuándo conviene otra solución
Hay fallos que se repiten tanto que casi parecen parte del oficio, pero no deberían serlo. El primero es abrir demasiado tramo de zanja antes de colocar la tubería. El segundo es confiar en el material de excavación sin comprobar si sirve realmente para el apoyo o para el relleno inicial. El tercero, muy habitual, es no revisar la presencia de servicios enterrados, agua o rellenos antiguos antes de entrar con maquinaria.
En una obra bien planteada, suelo vigilar sobre todo estos puntos:
- Longitud de zanja abierta excesiva, que aumenta el riesgo de inestabilidad.
- Fondo irregular, con puntos duros que terminan marcando la conducción.
- Compactación demasiado agresiva sobre la zona sensible del tubo.
- Ausencia de control del agua, que convierte un detalle en un problema de estabilidad.
- Reutilización de material inadecuado, solo para ahorrar una partida pequeña y perder mucho más después.
También hay casos en los que insistir en una zanja abierta no compensa. Si el trazado atraviesa un casco urbano muy denso, cruza una carretera con tráfico continuo, pasa bajo una vía o trabaja con un freático alto y suelos inestables, la solución sin zanja puede ser más lógica. No siempre será más barata al inicio, pero a menudo reduce riesgo geotécnico, afección superficial y tiempo de reposición. La decisión no debería tomarse por costumbre, sino por condiciones reales de obra.
Con esa comparación sobre la mesa, ya se entiende mejor qué hace que una instalación enterrada funcione de verdad y qué parte del éxito depende del terreno, no solo del tubo.
Lo que de verdad deja una instalación enterrada bien resuelta
Una zanja para tuberías bien hecha no destaca por verse bonita al final; destaca porque desaparece de la conversación. No da asientos, no rompe el pavimento, no obliga a reabrir la obra y no castiga la conducción con cargas mal distribuidas. Eso solo ocurre cuando se respetan cuatro cosas a la vez: suelo, apoyo, seguridad y compactación.
Yo me quedo con una regla simple: si el terreno obliga a improvisar, la zanja ya está mal planteada. Antes de cerrar, conviene revisar el apoyo del tubo, la compactación de la primera zona y, si aplica, la prueba de estanqueidad; son controles pequeños que evitan reparaciones grandes. Eso es lo que separa una obra correcta de una obra que solo parece terminada.
