Las zanjas parecen simples hasta que el terreno empieza a moverse, el agua aparece en el fondo o el acopio se acerca demasiado al borde. Yo suelo leer este tipo de excavación desde tres ángulos: estabilidad del terreno, protección frente al desprendimiento y condiciones reales de trabajo dentro de la zanja. En este artículo explico cómo aterrizar las notas técnicas de prevención que más sirven en obra, con criterios prácticos para decidir entre talud, entibación, control de cargas y ergonomía.
Lo esencial para trabajar con zanjas sin improvisar
- La seguridad depende más del terreno, el agua y las sobrecargas que de la profundidad por sí sola.
- La NTP 278 se centra en el desprendimiento de tierras y la NTP 820 en la carga física del trabajo en zanja.
- En la práctica, una excavación ya merece atención seria a partir de 0,80 m en terrenos corrientes y de 1,30 m en terrenos consistentes.
- Talud, entibación y control del entorno no compiten entre sí; muchas veces se combinan.
- Un acopio mal colocado, una vibración cercana o una lluvia corta pueden cambiar por completo el comportamiento del corte.
Qué cubren realmente las NTP sobre zanjas en España
En España, cuando hablo de notas técnicas de prevención sobre zanjas, casi siempre me refiero a dos documentos complementarios. La NTP 278 se centra en el desprendimiento de tierras y la NTP 820 pone el foco en la ergonomía del trabajo dentro de la zanja. El INSST recuerda que las NTP son guías de buenas prácticas; yo las uso como criterio técnico, pero no sustituyen la evaluación de riesgos ni el plan de seguridad.
La primera me ayuda a decidir cómo cortar, taludar o entibar. La segunda explica por qué una zanja estable puede seguir siendo una obra incómoda, lenta y físicamente exigente si no se organiza bien. En la práctica, ambas se complementan: una protege el terreno y la otra protege a las personas que trabajan dentro de él.
| Documento | En qué se centra | Cuándo me resulta más útil |
|---|---|---|
| NTP 278 | Prevención del desprendimiento de tierras, taludes, cargas próximas y entibación | Cuando la prioridad es que el corte no falle |
| NTP 820 | Posturas, manipulación manual de cargas, repetitividad y entorno de trabajo | Cuando la zanja ya está abierta y el trabajo se vuelve físico y repetitivo |
La NTP 278 trabaja con zanjas de hasta 2 m de ancho y 7 m de profundidad, con el nivel freático por debajo de la excavación o rebajado. También deja una idea muy útil para obra: en terrenos corrientes, una excavación de 0,80 m ya merece respeto; en terrenos consistentes, el umbral prudente sube a 1,30 m. Yo no leo esos valores como un permiso para esperar hasta entonces, sino como un aviso de que el margen de seguridad se estrecha antes de lo que muchos creen.
El criterio geotécnico que más pesa antes de excavar
Antes de dibujar una solución, yo miro el terreno como un sistema, no como una tierra “blanda” o “dura”. La cohesión, la granulometría, el agua, la heterogeneidad del relleno y la duración de la zanja abierta cambian por completo el comportamiento del corte. Una arcilla puede parecer estable por la mañana y perder resistencia con una lluvia corta; una arena puede desmoronarse sin avisar; un relleno antrópico puede comportarse bien en un tramo y mal dos metros más allá.
| Factor geotécnico | Qué observo en obra | Qué suele implicar |
|---|---|---|
| Cohesión del terreno | Si la pared se mantiene cortada o se desgranó en pocas horas | Marca si el talud puede trabajar o si necesito apoyo adicional |
| Agua y nivel freático | Filtraciones, encharcamientos, reblandecimiento del fondo | Reduce la resistencia y obliga a revisar el método de excavación |
| Heterogeneidad | Rellenos, capas alternas, zonas con restos de obra o transición de materiales | Hace menos fiable cualquier regla simplificada |
| Sobrecargas próximas | Acopios, camiones, maquinaria o estructuras cerca del borde | Aumenta el empuje lateral y el riesgo de desprendimiento |
| Vibración y clima | Tráfico, compactación, lluvia, secado intenso, heladas | Puede empeorar un corte que parecía estable hace unas horas |
Con ese diagnóstico ya puedo comparar soluciones con criterio. Si el suelo responde bien y el espacio acompaña, el talud suele ser la vía más limpia. Si el terreno es dudoso, hay cargas próximas o el corte va a ser vertical, la protección pasa a ser el centro de la decisión, no un añadido de última hora.
Cómo elijo entre talud, entibación y control de cargas

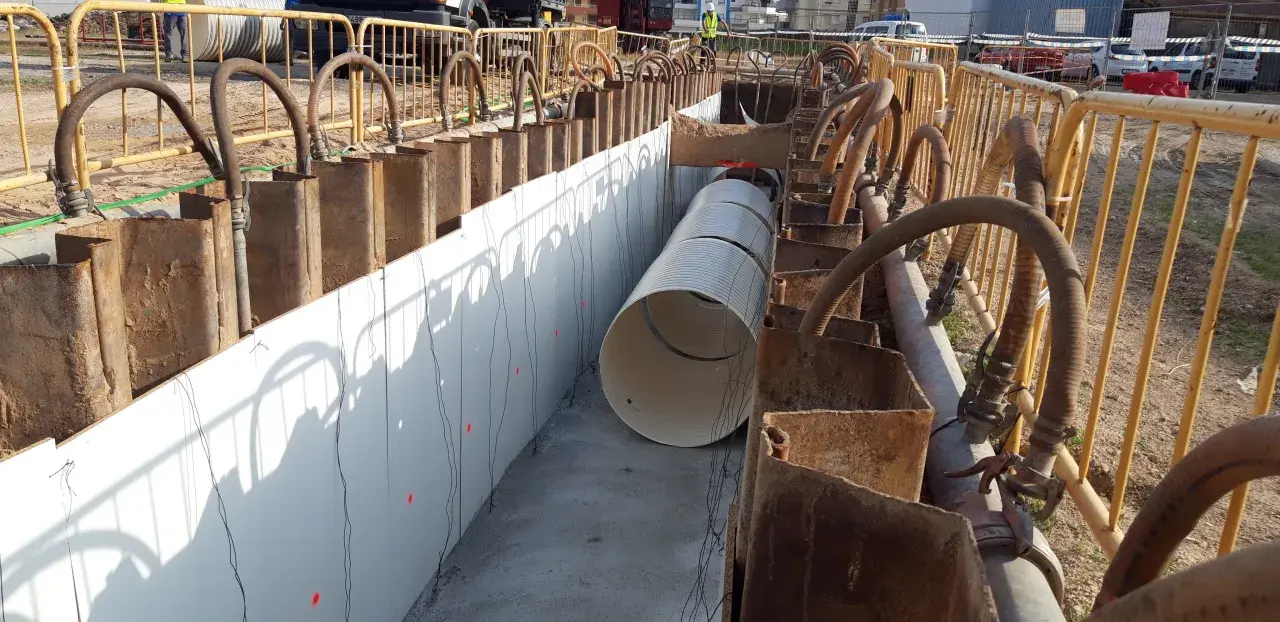

Yo no empiezo por la solución más vistosa, sino por la más compatible con el suelo y el espacio disponible. Si hay margen geométrico y el terreno responde bien, el talud reduce el empuje sobre la pared y simplifica el trabajo; si el corte va a ser vertical, el terreno es poco fiable o hay elementos próximos sensibles, la entibación deja de ser un accesorio y pasa a ser la medida principal.
| Solución | Cuándo la prefiero | Ventaja principal | Límite claro |
|---|---|---|---|
| Talud | Suelos con cohesión razonable, espacio suficiente y poca exposición temporal | Reduce el empuje sobre el corte y suele ser sencilla de ejecutar | Necesita espacio y pierde eficacia si el suelo se altera por agua o vibración |
| Entibación | Cortes verticales, suelos poco fiables, fondos profundos o cargas próximas | Contiene el terreno cuando el talud ya no es prudente | Exige montaje correcto, control continuo y, a menudo, medios especializados |
| Combinación de talud y entibación | Cuando una sola medida no resuelve toda la sección o el tramo cambia de comportamiento | Permite ajustar la protección a cada zona de la excavación | Requiere más criterio técnico y una secuencia de obra muy ordenada |

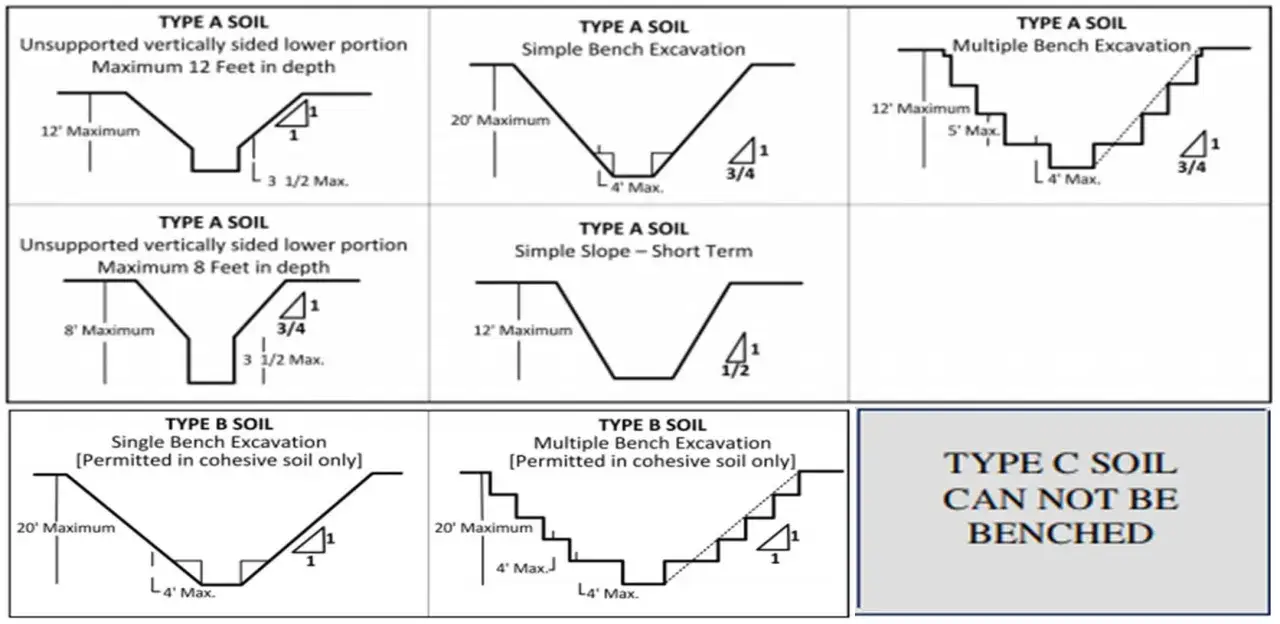

Cuando necesito rebajar el riesgo de pequeños desprendimientos, las bermas escalonadas me resultan útiles, siempre que las mesetas no bajen de 0,65 m y las contramesetas no superen 1,30 m. También conviene recordar que los acopios, los camiones y la maquinaria no deben tratarse como elementos neutros: cada carga cerca del borde añade tensión al sistema. Mi regla práctica es sencilla: el coronamiento no se usa como patio de maniobras.
En algunos casos pueden emplearse sistemas especiales de entibación, pero yo no los veo como la respuesta estándar. Los reservo para obras con medios, secuencia y personal acostumbrado a montarlos bien. En zanjas, el error rara vez está en la idea general; suele estar en la ejecución concreta del día a día.
Qué señales me hacen parar la excavación
La peor zanja no es siempre la que cae; a veces es la que avisa y nadie le hace caso. Yo pararía y revisaría la excavación si aparecieran grietas en coronación, pequeños desprendimientos en la pared, abombamientos, filtraciones de agua, vibraciones intensas o cambios rápidos tras lluvia o helada. El objetivo no es reaccionar cuando ya hay un colapso, sino cortar la secuencia antes de que el terreno pierda continuidad.
- Grietas nuevas o que se alargan cerca del borde.
- Caída de pequeños fragmentos de tierra o arena en la pared.
- Agua en el fondo, rezumes o suelo reblandecido.
- Movimiento de pavimento, bordillo, cimentación o acera cercana.
- Ráfagas de vibración por tráfico, compactación o maquinaria próxima.
- Cambio brusco del comportamiento del terreno después de una lluvia o una parada larga.
Cuando aparece una de esas señales, yo no sigo “un poco más”. Primero reviso, después recalculo y, si hace falta, reconfiguro la protección. Ese hábito evita que una incidencia pequeña se convierta en un accidente grande.
La ergonomía dentro de la zanja también decide la seguridad
La NTP 820 recuerda algo que en obra se subestima: una zanja puede ser geotécnicamente estable y, aun así, muy mala para trabajar dentro de ella. En canalizaciones medianas y grandes, la profundidad ronda con frecuencia los 3 m; en las pequeñas, el espacio puede reducirse a unos 60 cm de ancho y eso obliga a posturas forzadas, movimientos repetitivos y manipulación continua de piezas, herramientas y material.
| Riesgo ergonómico | Qué lo dispara | Qué suelo hacer para corregirlo |
|---|---|---|
| Posturas forzadas | Falta de espacio, trabajo por encima del hombro, cuello en extensión o tronco girado | Elevar la zona de trabajo, usar plataformas y evitar torsiones innecesarias |
| Manipulación manual de cargas | Tuberías, piezas, sacos, herramientas y material movidos muchas veces al día | Reducir peso unitario, acercar el material al punto de uso y mecanizar cuando sea posible |
| Repetitividad | Excavación manual, demolición, atornillado, colocación de tuberías o relleno | Ordenar la secuencia, alternar tareas y dejar pausas reales |
| Entorno | Calor, frío, humedad, suelo irregular o resbaladizo | Mejorar accesos, limpiar el fondo y no forzar ritmos incompatibles con el terreno |
Cuando puedo meter una excavadora, un bobcat u otro medio mecánico para abrir o perfilar, lo hago. En zanjas pequeñas, esa decisión reduce la hiperflexión, descarga la espalda y baja bastante la fatiga acumulada. También ayudan cosas muy básicas: colocar las herramientas a mano, usar rodilleras si toca apoyar la rodilla y no improvisar con materiales pesados repartidos por todo el frente de trabajo.
En resumen, la ergonomía no es un añadido “blando” a la seguridad geotécnica. Es parte del mismo problema, porque un equipo fatigado trabaja peor, corrige más tarde y detecta menos señales de alarma.
La secuencia práctica que yo seguiría antes de abrir la zanja
La secuencia que mejor me funciona es simple, pero exige disciplina. Primero confirmo el terreno y los servicios enterrados; después defino la geometría y la protección; por último ordeno la logística alrededor de la zanja para que el borde no se convierta en el lugar donde todo se apila, se cruza o se espera.
- Reviso planos, catas y la información disponible sobre el suelo, el agua y las instalaciones existentes.
- Defino profundidad, longitud abierta y tiempo estimado de exposición de cada tramo.
- Selecciono talud, entibación o combinación, según el terreno y las cargas próximas.
- Organizo acopios, paso de maquinaria y zona de tránsito para no sobrecargar la coronación.
- Compruebo accesos, señalización, iluminación si procede y la secuencia de entrada y salida.
- Repito la inspección tras lluvia, parada prolongada, vibración anómala o cualquier cambio visible del terreno.
Si un tramo no me permite justificar su estabilidad con claridad, prefiero dividir la excavación o reforzarla antes de seguir. En geotecnia, la zanja más segura rara vez es la más ambiciosa; suele ser la más bien pensada.
Lo que me quedaría revisando antes de dar una zanja por lista
- No confundir “pared vertical posible” con “pared vertical segura”.
- No dejar que el acopio, el tráfico o la lluvia decidan por el proyecto.
- No ignorar la carga física: espalda, rodillas, cuello y hombros también forman parte del riesgo.
Si tuviera que resumir mi criterio en una frase, sería esta: la estabilidad de una zanja no se gana con una sola medida, sino con una combinación coherente de terreno, geometría, protección y organización. Cuando esas cuatro piezas encajan, la obra avanza; cuando una falla, el margen de seguridad se estrecha mucho antes de que aparezca el problema visible.
