La cercha Pratt es una solución muy eficaz cuando una cubierta necesita salvar una luz media con un reparto claro de esfuerzos y una fabricación razonablemente simple. En este artículo explico cómo trabaja, en qué casos me parece más rentable que otras tipologías y qué revisaría antes de llevarla a obra para evitar problemas de flecha, pandeo o uniones mal resueltas.
Las ideas que conviene retener antes de proyectar una cubierta reticulada
- El esquema reparte los esfuerzos en barras axiales, no en flexión continua.
- Bajo cargas gravitatorias, las diagonales suelen trabajar a tracción y los montantes a compresión.
- Funciona mejor cuando las cargas llegan a los nudos por medio de correas bien moduladas.
- En acero suele ser más eficiente que en soluciones donde la compresión cae en diagonales largas.
- La estabilidad global, las uniones y el arriostramiento valen tanto como el propio dibujo de la cercha.

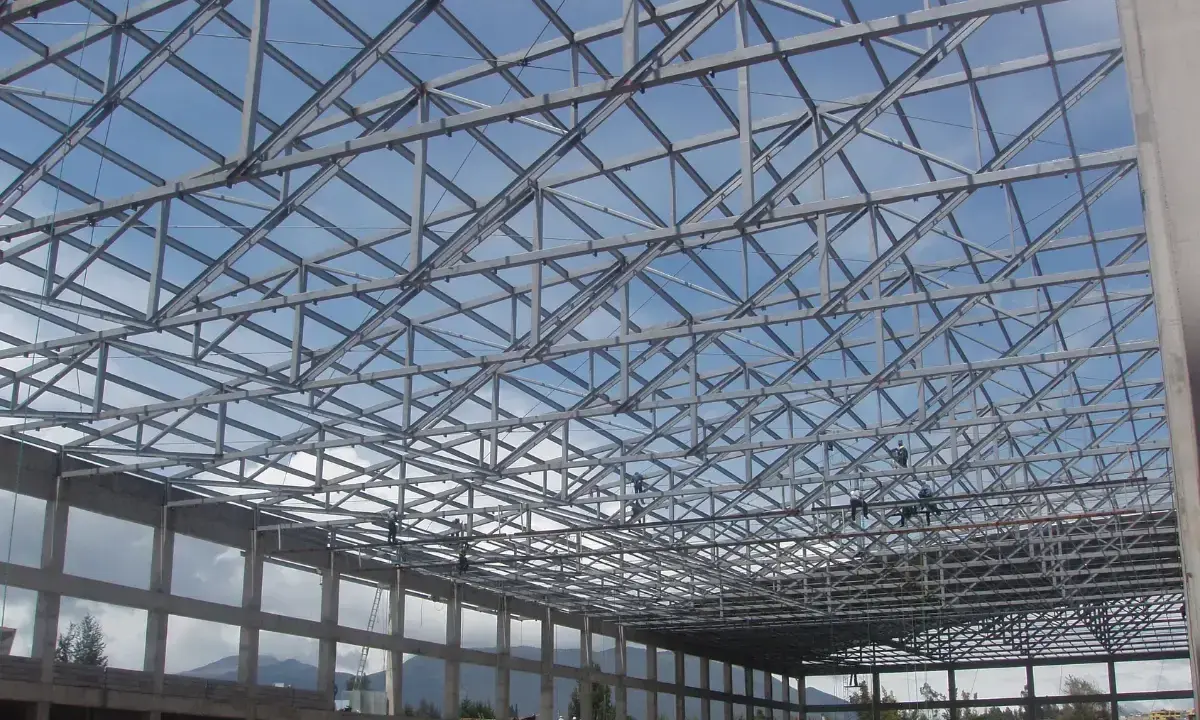

Cómo trabaja este esquema en una cubierta
En una cubierta, esta tipología convierte una viga de gran canto en un sistema de triángulos que se reparten el trabajo por caminos muy concretos. Los cordones superior e inferior recogen el momento global, mientras la celosía interna lo transforma en tracción y compresión, que es donde una estructura reticulada suele rendir mejor.
La cercha Pratt no trabaja bien si las cargas entran desordenadas o si la geometría obliga a que una diagonal que debería traccionar termine recibiendo compresión. La lectura estructural es bastante limpia: los cordones recogen el momento global y la celosía lo descompone en barras axiales, que es justo donde la estructura se vuelve más eficiente.
Como recuerda el material de la University of Memphis, la carga de cubierta llega primero a correas y luego a los nudos, así que yo nunca la analizo como una suma de barras sueltas, sino como un camino completo de cargas que acaba en apoyos y cimentación.
Por eso, cuando la veo bien resuelta, lo que más valoro no es solo la forma triangular, sino la coherencia entre modulación, uniones y apoyos. Esa coherencia es la que marca la diferencia cuando pasamos de la idea al cálculo y, sobre todo, al montaje.
Cuándo rinde mejor y cuándo deja de ser la opción más limpia
Yo la veo especialmente sólida cuando la cubierta recibe cargas bastante regulares, la modulación entre nudos puede repetirse y se quiere una solución económica en acero. Funciona muy bien en naves, pabellones y cubiertas industriales donde las correas descargan en puntos bien definidos.
- Cuando la carga principal es gravitatoria y bastante uniforme.
- Cuando la repetición de paneles favorece la prefabricación.
- Cuando interesa que las barras de tracción sean más esbeltas y fáciles de detallar.
- Cuando el canto estructural disponible permite dar rigidez sin disparar el peso.
En cambio, pierde atractivo si hay grandes huecos, muchas cargas puntuales fuera de nudo o un proyecto arquitectónico que obliga a multiplicar refuerzos secundarios. Ahí el ahorro de barras desaparece rápido y el cálculo deja de ser tan limpio, así que conviene saltar a otro esquema con menos sensibilidad a la discontinuidad de cargas.

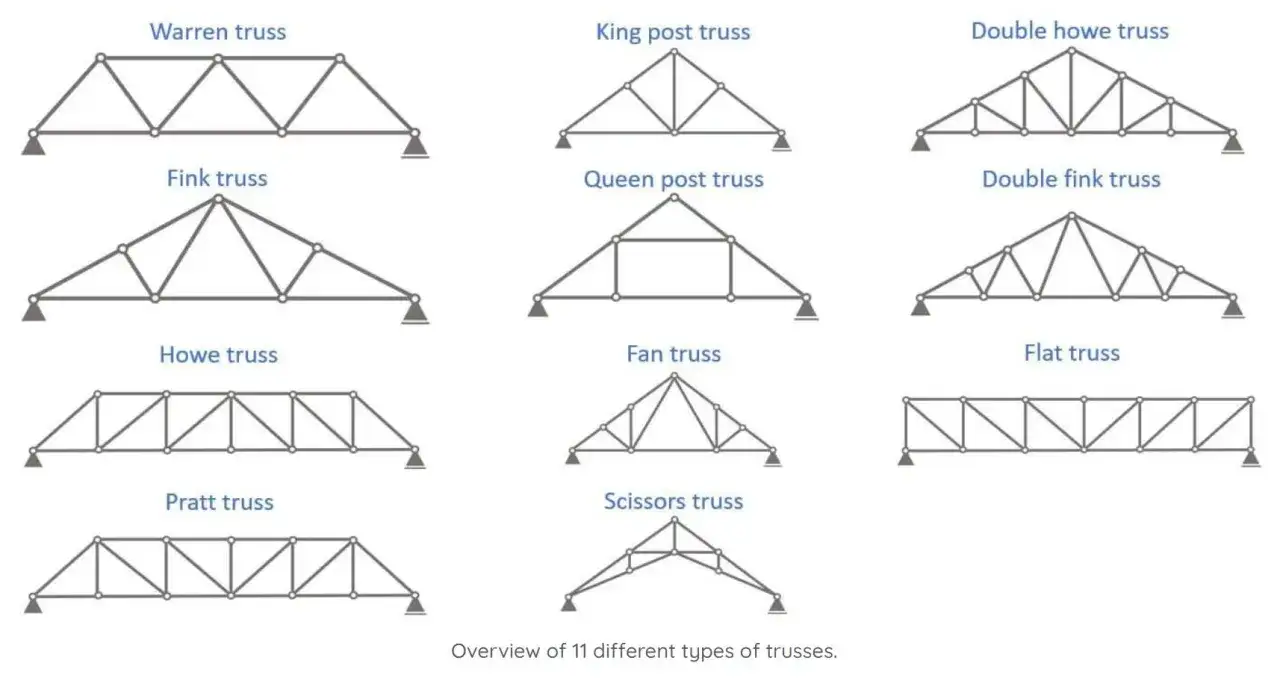

Pratt, Howe y Warren sin confundir sus esfuerzos
Si tuviera que resumirlo sin rodeos, diría que la elección entre estas tres no depende del nombre, sino de qué barras quieres poner en tracción y cuáles estás dispuesto a mantener en compresión. Ahí es donde la economía cambia de verdad.
| Tipo | Comportamiento dominante | Ventaja práctica | Límite habitual |
|---|---|---|---|
| Pratt | Diagonales a tracción, montantes a compresión | Buen ajuste para acero, miembros de tracción más esbeltos y detalle bastante claro | Se complica si la compresión recae en barras largas o si hay muchas cargas puntuales |
| Howe | Diagonales a compresión, montantes a tracción | Encaja mejor con madera, donde la compresión puede ser más natural | Menos atractiva en acero cuando la compresión alarga barras y pesa el pandeo |
| Warren | Triángulos repetidos, diagonales alternantes | Muy limpia para cargas uniformes y fabricación repetitiva | Puede necesitar montantes o refuerzos extra si la cubierta exige más rigidez local |
En la práctica, yo suelo decidirlo con una pregunta sencilla: ¿quiero que la estructura sea lo más repetitiva posible, o prefiero orientar el flujo de cargas de una forma más controlada? Si la respuesta es lo segundo, la Pratt suele entrar en la conversación muy pronto.
Qué revisaría antes de dimensionarla
Antes de sacar perfiles o empezar a dibujar placas, yo haría esta lista mental:
- Definir acciones permanentes, sobrecarga de uso, nieve, viento y cualquier equipo suspendido.
- Hacer que las correas descarguen en nudos, no en mitad de una barra.
- Comprobar la esbeltez de los montantes comprimidos y su arriostramiento lateral.
- Diseñar placas de nudo y tornillería o soldadura sin excentricidades innecesarias.
- Verificar flecha, vibración y estabilidad en fase de montaje, no solo resistencia última.
- Resolver bien reacciones en apoyos y su paso a la cimentación, sobre todo si el terreno condiciona asientos diferenciales.
En España, yo lo alinearía con el CTE y con el eurocódigo del material, porque una cercha puede parecer correcta en hoja y fallar en servicio si se ignora la combinación de acciones o la estabilidad global del conjunto. Esa comprobación me lleva directamente a los fallos que más dinero consumen en obra.
Los fallos que más caro salen en obra
Lo que más veo en este tipo de cubiertas no es un problema de dibujo, sino de detalle. Se repite mucho la idea de que una retícula resuelve todo por sí sola, y no es así.
- Colocar cargas fuera de nudo y meter momentos donde solo queríamos axiles.
- Subestimar el pandeo de montantes comprimidos.
- Olvidar el arriostramiento del cordón superior, que luego termina siendo el elemento más delicado.
- Resolver mal la placa de nudo y generar excentricidades que contaminan todo el modelo.
- No pensar en la secuencia de montaje y dejar la estructura inestable antes de cerrar la cubierta.
El error más habitual no es calcular mal una barra, sino suponer que todo seguirá siendo ideal una vez soldado, montado y cargado por la cubierta real. En la práctica, los pequeños desajustes de obra, los apoyos poco rígidos y las cargas fuera de nudo se traducen en esfuerzos secundarios que luego nadie quiere ver en las revisiones.
Cuándo miraría otra solución antes que esta
No siempre merece la pena insistir en la misma geometría. Si la luz es corta, la cubierta no necesita mucha altura estructural o el proyecto pide muy pocas piezas, yo no forzaría una retícula completa.
- Un pórtico rígido puede simplificar la lectura cuando la arquitectura quiere continuidad.
- Una Warren bien arriostrada puede ser más limpia si las cargas son muy uniformes.
- Una cercha de canto variable suele rendir mejor cuando la profundidad disponible cambia a lo largo de la luz.
- En madera, otras soluciones trianguladas pueden encajar mejor si el objetivo es una fabricación más tradicional.
Si la obra pide menos nudos o una imagen estructural más sobria, yo no me aferro a esta tipología por costumbre. A veces el mejor diseño es el que reduce incertidumbre en montaje, mantenimiento y reparto de cargas, no el que gana por inercia en una mesa de cálculo.
La decisión buena no empieza en la forma, empieza en las cargas
La clave no es copiar un esquema que funciona, sino comprobar si la ruta de cargas, el material y la modulación se parecen a lo que esa estructura sabe hacer bien. Cuando eso encaja, la solución es muy honesta, muy eficiente y bastante agradecida de fabricar.
Si además los apoyos y la cimentación están bien resueltos, la cubierta trabaja como un sistema completo y no como una suma de piezas sueltas. Ese es el punto que yo no dejaría fuera del proyecto, porque es donde una buena geometría deja de ser dibujo y se convierte en estructura real.
