En estructuras, la deflexión es el desplazamiento que aparece cuando una pieza recibe carga y deja de conservar exactamente su forma inicial. La duda sobre deflexion que es suele aparecer cuando una viga, un forjado o una cimentación empieza a moverse más de lo esperado, pero el problema real no es solo cuánto baja, sino si esa deformación compromete el uso, los acabados o la seguridad de servicio. En este artículo explico qué significa, de qué depende, cómo se comprueba y qué límites se manejan con más frecuencia en España.
Lo esencial sobre la deflexión en estructuras
- En ingeniería estructural, la deflexión es el desplazamiento de un elemento bajo carga; en vigas y forjados suele llamarse también flecha.
- No es lo mismo que un asiento de cimentación, un desplome ni un pandeo: cada fenómeno tiene causa y riesgo distintos.
- La rigidez depende sobre todo de la luz, la carga, el material y la sección; la luz suele ser el factor más sensible.
- En España, el CTE trata las deformaciones como un estado límite de servicio, no solo como una cuestión estética.
- Una flecha excesiva suele avisar antes con fisuras, puertas que rozan, vibración o acabados dañados.
- La mejor corrección casi siempre combina más rigidez, menos luz libre o mejor apoyo, no solo añadir material sin criterio.
Qué significa la deflexión en una estructura
Yo suelo explicar la deflexión como el desplazamiento que sufre un elemento cuando está sometido a una carga. En una viga o un forjado, lo más habitual es hablar de flecha, porque el movimiento visible suele ser vertical y afecta a la forma de la pieza. En edificación, el CTE la incluye dentro de los estados límite de servicio junto con los asientos y los desplomes, porque una estructura puede seguir en pie y aun así funcionar mal.
Conviene no mezclar conceptos que parecen parecidos, pero no lo son. Un elemento puede deflectar por la carga que recibe; una cimentación puede asentar por la respuesta del terreno; un edificio puede desplomarse si pierde verticalidad; y un elemento esbelto comprimido puede pandear por inestabilidad. Yo separo esas cuatro ideas desde el principio porque el diagnóstico cambia por completo si el origen está en la pieza, en el apoyo o en el suelo.
| Fenómeno | Qué describe | Dónde aparece | Qué suele delatar |
|---|---|---|---|
| Deflexión o flecha | Desplazamiento de una pieza por las cargas que actúan sobre ella | Vigas, forjados, voladizos, pasarelas | Fisuras en acabados, puertas que rozan, flechas visibles, vibración |
| Asiento | Bajada del apoyo, casi siempre ligada al terreno o a la cimentación | Zapatas, losas, rellenos, suelos blandos | Desniveles, grietas diagonales, giros y daños en tabiquería |
| Desplome | Desviación global respecto a la vertical | Pilares, muros, edificios altos | Fachadas fuera de plomo, desalineaciones, deformación lateral |
| Pandeo | Pérdida de estabilidad de un elemento esbelto comprimido | Pilares delgados, barras, montantes | Curvatura brusca e inestabilidad repentina |
Por eso no conviene llamar deflexión a cualquier movimiento. El origen cambia el diagnóstico y también la solución. Una vez separada de otros fenómenos, la siguiente pregunta útil es por qué crece tanto en unas piezas y en otras casi no aparece.
De qué depende que una pieza se doble más o menos

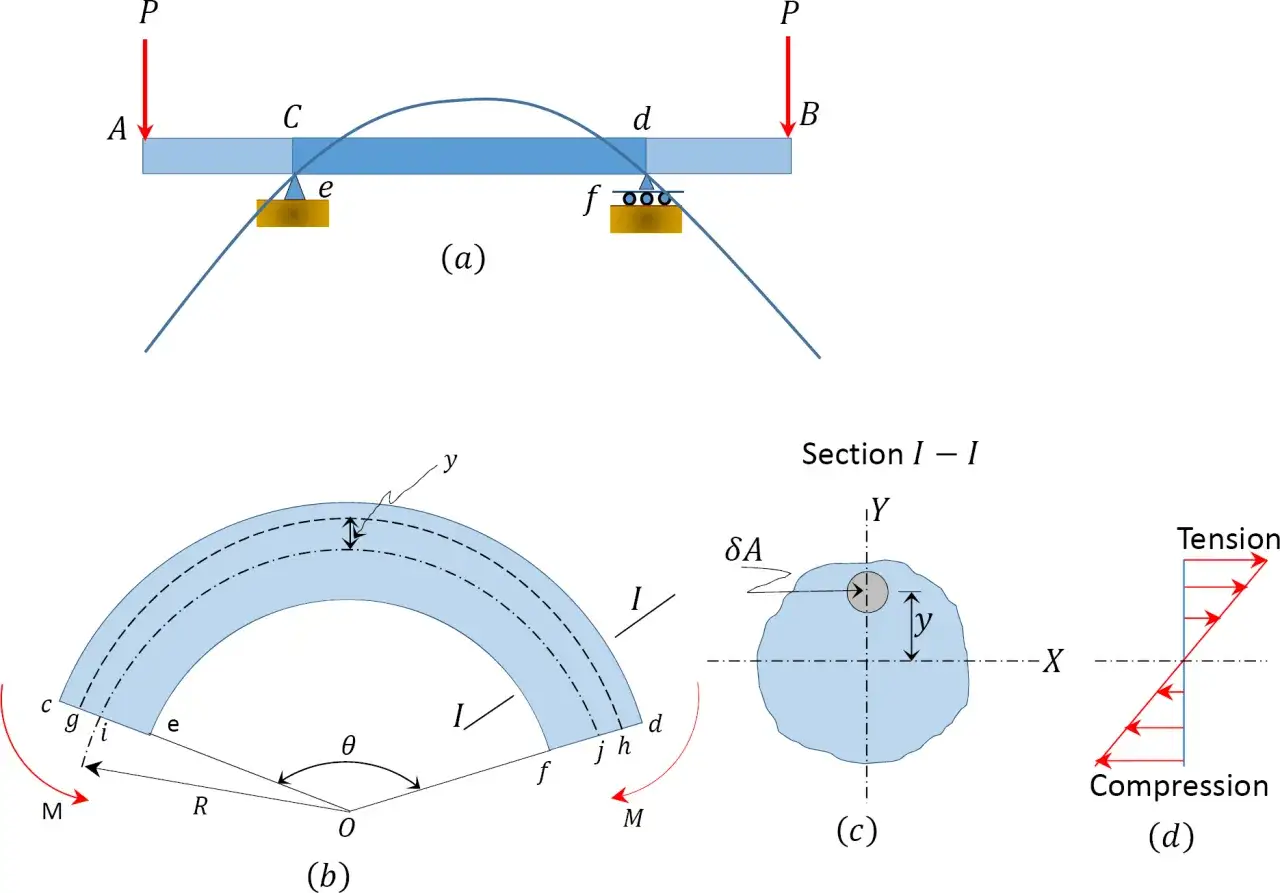

La flecha no depende de un único factor. En primera aproximación, aumenta con la carga y con la luz, y disminuye cuando sube la rigidez del sistema, que se resume en E·I: E es el módulo de elasticidad del material e I es el momento de inercia de la sección, es decir, su capacidad geométrica para resistir la curvatura. Dicho sin rodeos: si la pieza es más rígida, se mueve menos.
- La luz libre pesa muchísimo. En una viga simple, la deflexión puede crecer con la cuarta potencia de la luz; por eso alargar un vano un poco puede empeorar mucho el resultado.
- La sección importa tanto como el material. En una sección rectangular, subir la altura suele ser mucho más eficaz que engordar la pieza, porque la rigidez crece muy deprisa con ese parámetro.
- El tipo de carga cambia el comportamiento. No es igual una carga repartida y estable que una carga puntual o una acción variable de uso.
- La continuidad y los apoyos pueden reducir o agravar la flecha. Un elemento continuo suele repartir mejor los esfuerzos que otro simplemente apoyado.
- El tiempo cuenta, sobre todo en hormigón. La fluencia, que es el aumento de deformación con una carga sostenida, y la retracción, que es la contracción del material al perder humedad, hacen que la flecha diferida sea mayor que la inmediata.
En obras reales, además, aparecen efectos que el cálculo preliminar a veces subestima: temperatura, rigidez de los cerramientos, fisuración del hormigón y, en cimentaciones, la propia deformabilidad del terreno. Cuando el apoyo cede, el problema ya no es solo de la pieza, sino del sistema completo. Con eso claro, ya tiene sentido ver cómo se mide y dónde suele empezar la mala interpretación.
Cómo se comprueba en proyecto y en obra
Yo separo siempre dos momentos: el cálculo, cuando todavía se puede corregir el diseño, y el control en obra o en un edificio existente, cuando ya interesa saber si el movimiento está dentro de lo razonable. En proyecto, la pregunta es cuánto va a deformarse la estructura; en obra, la pregunta es si la deformación real coincide con la prevista y si sigue creciendo.
| Método | Qué aporta | Cuándo lo uso | Limitación principal |
|---|---|---|---|
| Cálculo analítico | Estimación rápida de flecha en vigas y piezas sencillas | Anteproyecto y comprobaciones básicas | Idealiza apoyos, cargas y continuidad |
| Modelo de elementos finitos | Reproduce geometrías complejas y distribución real de esfuerzos | Estructuras continuas, forjados, piezas irregulares | Depende mucho de hipótesis, rigideces y condiciones de borde |
| Nivelación topográfica | Mide flechas, asientos y movimientos acumulados en el tiempo | Obra existente, seguimiento de deformaciones | No explica por sí sola la causa del movimiento |
| Instrumentación específica | Control local de giros, desplazamientos y apertura de fisuras | Patologías, pantallas, muros de contención, taludes | Requiere puntos de control bien ubicados y lectura periódica |
En geotecnia, este control es todavía más delicado cuando la deformación viene del terreno. Un inclinómetro, una nivelación de precisión o una red de prismas puede ser la diferencia entre detectar un asiento a tiempo o llegar tarde. Por eso los puntos de control y la repetición de mediciones importan tanto como el número final.
Qué límites se usan normalmente en España
Aquí el CTE es la referencia práctica. No lo leo como una regla mágica, porque el límite correcto depende del uso, del tipo de acabado y de si la deformación es instantánea o diferida, pero sí da una base muy útil para no improvisar. En la práctica, el criterio no es solo “cuánto se mueve”, sino “qué daño puede producir ese movimiento”.
| Situación | Límite orientativo | Lectura práctica |
|---|---|---|
| Integridad de tabiques frágiles o pavimentos rígidos sin juntas | L/500 | Muy restrictivo; los acabados delicados suelen acusar antes la deformación |
| Tabiques ordinarios o pavimentos rígidos con juntas | L/400 | Admite algo más de movimiento, pero sigue exigiendo control |
| Resto de casos en pisos y cubiertas | L/300 | Criterio general más laxo cuando la sensibilidad del sistema es menor |
| Confort de los usuarios, acciones de corta duración | L/350 | Se busca evitar sensaciones molestas y vibraciones perceptibles |
| Apariencia de la obra, acciones casi permanentes | L/300 | Controla la deformación visible que se mantiene con el tiempo |
| Desplome total | 1/500 de la altura total del edificio | Verifica la verticalidad global |
| Desplome local | 1/250 de la altura de planta | Controla desalineaciones puntuales y daños locales |
Traducido a números más intuitivos, una luz de 6 m con un límite L/300 admite unos 20 mm; con L/400, unos 15 mm; y con L/500, unos 12 mm. Esa diferencia parece pequeña sobre el papel, pero cambia muchísimo el comportamiento de tabiques, falsos techos, carpinterías y juntas de acabado. El CTE distingue integridad, confort y apariencia precisamente porque una misma flecha puede ser aceptable en un caso y problemática en otro.
Qué problemas aparecen cuando se pasa de la cuenta
La flecha excesiva rara vez empieza como una catástrofe; casi siempre aparece como un fastidio que luego se convierte en patología. Primero se ve una fisura fina, luego una puerta que roza, más tarde una junta abierta o un pavimento que no asienta bien. La estructura puede seguir siendo resistente, pero empieza a perder funcionalidad.
- Fisuras en tabiquería y yesos, sobre todo cuando la deformación es diferencial y no uniforme.
- Puertas, carpinterías y cerramientos desajustados, porque los huecos dejan de mantenerse geométricamente estables.
- Pavimentos y acabados dañados, con desprendimientos, grietas o juntas que trabajan más de la cuenta.
- Charcos en cubiertas planas, cuando la flecha altera las pendientes previstas para evacuar el agua.
- Vibración o sensación de inseguridad, que en forjados ligeros puede ser tan molesta como la propia deformación.
En cimentaciones, el asiento diferencial suele ser más agresivo que un asiento uniforme porque introduce giros y tracciones donde el sistema esperaba compresión. Ahí es donde la parte geotécnica pesa más: el suelo no solo soporta, también condiciona la forma en que la estructura se mueve. La buena noticia es que casi siempre hay margen para corregirlo si se ataca la causa y no solo el síntoma.
Cómo reducirla sin sobredimensionar toda la estructura
Yo empiezo por la geometría antes que por el material. En muchas obras, la solución más eficaz no es “meter más acero” o “aumentar el hormigón”, sino cambiar la relación entre luz, sección y apoyo. La estructura trabaja mejor cuando el camino de las cargas es más corto y más claro.
- Reducir la luz libre con un apoyo intermedio, un cambio de distribución o una modulación más sensata.
- Aumentar la altura útil de la sección, porque suele aportar más rigidez que un simple aumento de ancho.
- Dar continuidad al sistema, cuando la solución constructiva lo permite, para repartir mejor los momentos flectores.
- Elegir una sección compuesta o pretensada en los casos en que la flecha sea crítica y el uso lo justifique.
- Controlar la fisuración y los efectos de largo plazo en hormigón, porque la flecha diferida puede superar a la inicial.
- Revisar el terreno y los apoyos si el problema nace en la cimentación; a veces la mejora geotécnica resuelve más que el refuerzo estructural.
Aquí hay una idea que veo mal resuelta con frecuencia: sobredimensionar sin revisar la hipótesis de apoyo puede salir caro y aun así no resolver la causa. Si la pieza ya está bien dimensionada pero el terreno cede, el refuerzo de la superestructura solo maquilla el síntoma. Por eso, en obra real, estructura y cimentación deberían leerse juntas.
Lo que yo comprobaría antes de dar una flecha por buena
Antes de aceptar un valor, yo reviso si la combinación de acciones es la correcta, si la flecha considerada es instantánea o de largo plazo y si los elementos sensibles alrededor de la pieza pueden tolerarla. Una cifra que parece pequeña en papel puede ser insuficiente si hay tabiquería frágil, pavimento rígido o un apoyo sobre un terreno blando.
Si tuviera que resumirlo en una sola idea, diría esto: la deflexión no se juzga solo por su tamaño, sino por su origen, su evolución y su efecto real sobre la obra. Cuando esos tres puntos están claros, es mucho más fácil decidir si conviene reforzar, reconfigurar o simplemente monitorizar.
