Los contrafuertes y arbotantes no son un detalle ornamental del gótico: son el mecanismo que permite entender por qué una catedral puede ganar altura, abrir grandes vidrieras y seguir estable. Cuando yo analizo este tipo de estructuras, no miro solo la piedra visible; miro el recorrido de las cargas, el apoyo en el terreno y la respuesta del conjunto cuando aparece un asiento o una filtración. En este artículo explico qué hace cada pieza, cómo trabaja el sistema completo y qué enseña su comportamiento sobre estructura, cimentación y suelo.
Lo esencial antes de entrar en detalle
- El sistema no sostiene por “peso decorativo”, sino por redistribución de empujes.
- El arbotante lleva el esfuerzo lateral desde la bóveda hasta un apoyo exterior; el contrafuerte lo conduce al terreno.
- El pináculo no es solo un remate: añade carga vertical y ayuda a estabilizar el apoyo.
- La eficacia real depende tanto de la fábrica de piedra como de la cimentación, el drenaje y el tipo de suelo.
- En edificios históricos, las grietas suelen hablar antes de deformaciones y asientos que de “mal estado” general.
Cómo trabajan para cerrar los empujes de las bóvedas
Yo suelo explicar este sistema con una idea simple: una bóveda no empuja solo hacia abajo, también abre los muros hacia los lados. Ese empuje horizontal es el problema central que resolvieron los constructores góticos con mucha inteligencia. En lugar de engordar el muro hasta convertirlo en una masa casi ciega, trasladaron parte de ese esfuerzo a un apoyo exterior más robusto.

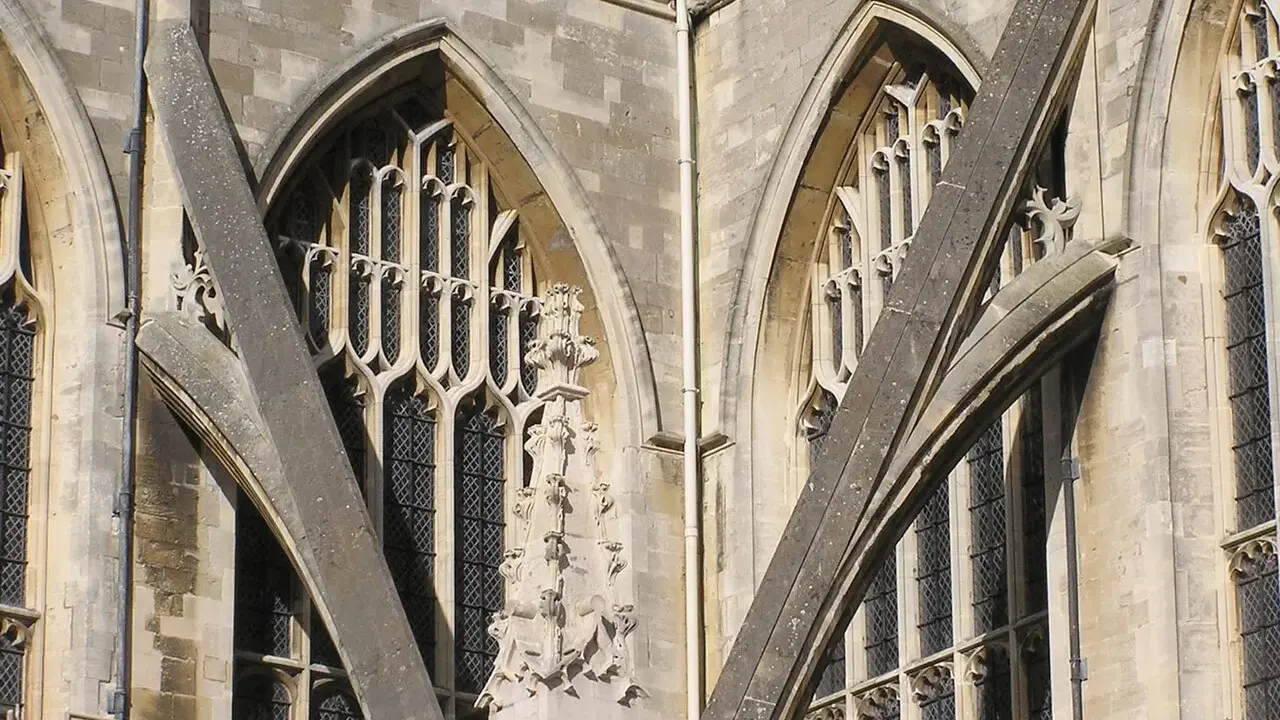

El proceso es bastante lógico. La bóveda transmite cargas hacia los pilares y, al mismo tiempo, genera una componente lateral en la zona alta. El arbotante recoge esa componente y la conduce hasta un contrafuerte separado del muro. Desde ahí, la carga baja por compresión hasta la cimentación y se reparte en el terreno. Si el camino de las cargas está bien resuelto, el edificio puede elevarse más, abrir huecos mayores y aligerar el cerramiento sin perder estabilidad.
Hay un matiz importante que a veces se pasa por alto: el sistema funciona bien cuando la línea de empujes queda dentro de la sección resistente. Si se desplaza demasiado por una deformación, un asiento o una pérdida de material, el conjunto deja de trabajar como debía. Por eso, en patrimonio, me interesa tanto la geometría como el suelo donde se apoya cada pieza.
Por qué el gótico los convirtió en su solución estrella
El gótico no “inventó” la necesidad de contrarrestar empujes, pero sí llevó la solución a un nivel mucho más eficaz y visible. La combinación de arco apuntado, bóveda de crucería y apoyo exterior permitió una arquitectura más alta, más luminosa y más ligera en apariencia. A mí me parece una de las decisiones estructurales más elegantes de la historia de la construcción, precisamente porque no oculta el problema: lo resuelve y lo muestra.
La gran ventaja es clara. Si el muro deja de ser el principal elemento portante, puede abrirse para ventanales, rosetones y huecos mucho mayores. Eso cambia la experiencia interior, pero también el comportamiento global del edificio. La luz aumenta, el peso aparente baja y la estructura exterior gana protagonismo. En la práctica, el exterior se convierte en una especie de esqueleto de piedra visible, mientras que el interior queda más libre y continuo.
En edificios de gran altura, ese alivio de los muros era decisivo. Cuanto más se eleva una nave, más delicado se vuelve el equilibrio entre peso propio, empujes laterales y capacidad del terreno para recibir cargas concentradas. Ahí es donde la arquitectura gótica deja de ser solo estilo y pasa a ser ingeniería pura. Y esa es la razón por la que el tema sigue interesando a quien estudia estructuras hoy.
Qué hace cada pieza y por qué no son lo mismo
En el sistema de contrafuertes y arbotantes, cada pieza cumple una función distinta. Yo prefiero separarlas así porque evita una confusión muy común: pensar que todo es “un refuerzo exterior” sin más. No es lo mismo recibir el empuje, transmitirlo o estabilizar el apoyo.
| Elemento | Función principal | Qué aporta al conjunto |
|---|---|---|
| Contrafuerte | Recibir la carga y llevarla a la cimentación | Da masa, estabilidad y un apoyo claro al empuje lateral |
| Arbotante | Conducir el empuje desde la bóveda hasta el contrafuerte | Permite separar el apoyo del muro y liberar la fachada |
| Pináculo | Añadir carga vertical sobre el apoyo exterior | Mejora la compresión y reduce el riesgo de vuelco o desplazamiento |
También conviene no mezclar arbotante con gárgola. El primero es estructural; la segunda es un desagüe que ayuda a expulsar el agua lejos del muro. En restauración esto importa mucho, porque una mala evacuación de agua puede erosionar juntas, lavar morteros y saturar el terreno junto a la cimentación. Cuando eso ocurre, el problema no empieza en la piedra más visible, sino en el agua que nadie miró a tiempo.
En otras palabras, la pieza que se ve desde fuera no siempre es la que más manda. A veces el detalle decisivo está en la conexión entre elementos, en el arranque de la pieza o en la forma en que descarga sobre el terreno. Esa es la parte que yo reviso primero cuando busco una lectura estructural seria.
Dónde se entienden mejor en España
En España, estas soluciones se leen muy bien porque el gótico adopta matices regionales bastante claros. Yo suelo fijarme en Burgos y León para ver un uso muy expresivo del sistema exterior, con una lectura casi didáctica del esqueleto estructural. En cambio, en buena parte del gótico catalán la solución es más contenida: los contrafuertes son potentes, los arbotantes pueden ser más discretos y el conjunto exterior resulta más sobrio.
Ese contraste es útil porque enseña que no existe una única manera “correcta” de resolver los empujes. Depende de la altura de las naves, de la luz que se quiere introducir, de la planta del edificio y de la tradición constructiva local. En templos como Santa Maria del Mar o en grandes catedrales mediterráneas, la integración entre estructura y espacio es muy estrecha; en otras catedrales más verticales, el exterior se convierte en una coreografía de piezas claramente visibles.
- Burgos: buena referencia para entender la verticalidad y la visibilidad del sistema exterior.
- León: útil para ver cómo la estructura acompaña a una gran superficie acristalada.

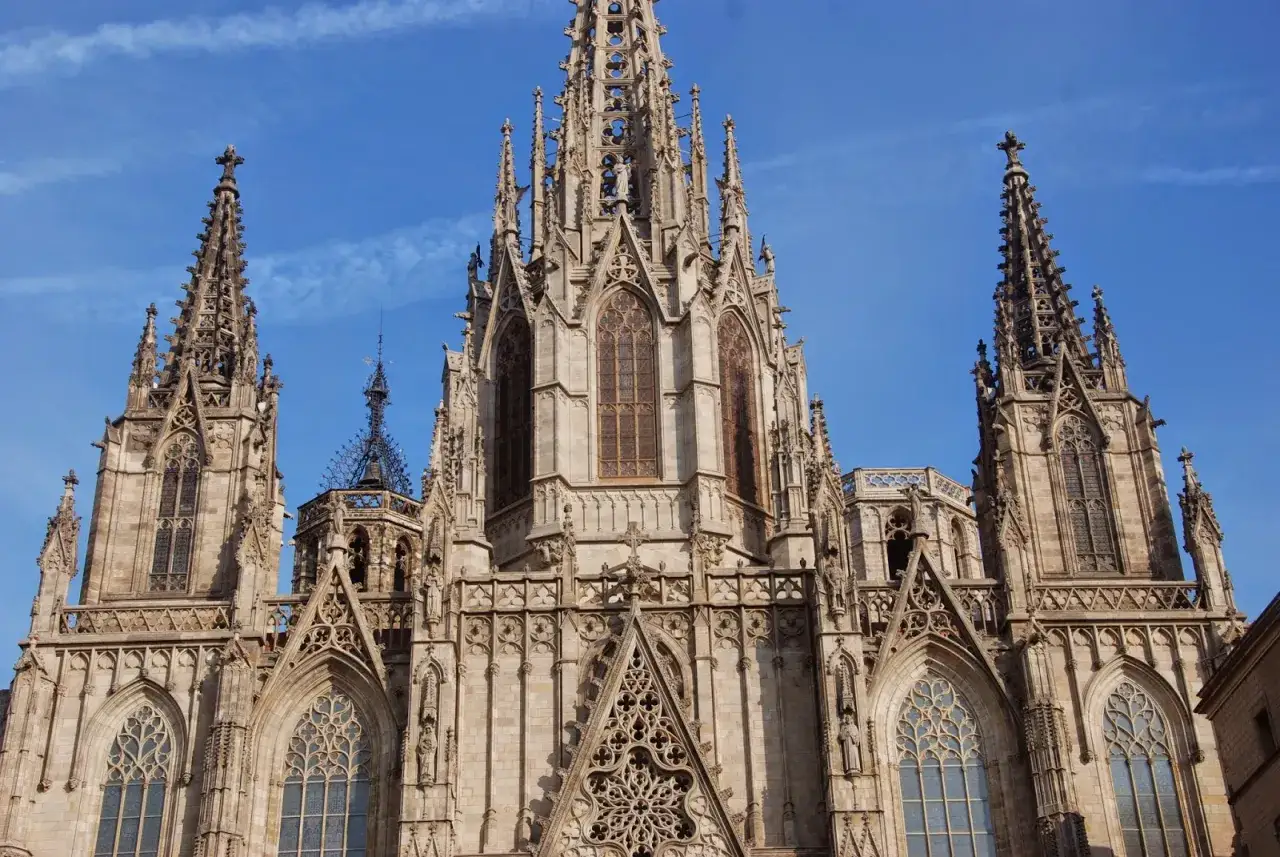

- Barcelona y Girona: muestran un tratamiento más racional y compacto del soporte exterior.
- Palma: ayuda a leer la relación entre peso, altura y contención de empujes en un gran templo mediterráneo.
Lo interesante de estos ejemplos no es solo la estética. Sirven para comprobar que la forma exterior revela cómo se resuelve la carga y cómo se organiza el edificio para no depender de muros excesivamente masivos. Esa lectura me lleva directamente a la parte más delicada: qué pasa cuando el apoyo deja de comportarse como debería.
Qué revisar cuando un edificio se mueve o se agrieta
En patrimonio, el síntoma visible rara vez cuenta toda la historia. Una grieta en el arranque de la bóveda, una apertura en la coronación del contrafuerte o una deformación leve en el arbotante pueden ser señales de un problema de asiento, de humedad o de pérdida de capacidad resistente. Yo no me quedo en la fisura: busco la causa que la alimenta.
| Síntoma | Qué puede estar pasando | Qué reviso primero |
|---|---|---|
| Grietas diagonales cerca del arranque de la bóveda | Desplazamiento del apoyo o empuje mal cerrado | Alineación, deformación y evolución de la grieta |
| Apertura en la parte alta del contrafuerte | Pérdida de confinamiento o exceso de empuje lateral | Pináculo, coronación y estado de juntas |
| Humedad persistente o lavado de mortero | Mal drenaje, filtraciones o evacuación deficiente del agua | Gárgolas, canales, bajantes y coronación de cubiertas |
| Desplome leve hacia el exterior | Asiento diferencial en la cimentación o en el terreno de apoyo | Nivelación, estabilidad del suelo y evolución temporal |
El punto crítico casi siempre está en la interacción entre estructura y terreno. Un apoyo exterior concentrado exige una cimentación capaz de repartir bien la carga. Si el suelo es blando, heterogéneo o se humedece de forma recurrente, el sistema pierde precisión y aparecen deformaciones que luego se traducen en grietas o empujes descompensados. En restauración, eso obliga a pensar como ingeniero geotécnico tanto como como arquitecto o cantero.
Por eso insisto tanto en el drenaje. Un edificio histórico puede parecer estable durante años y empezar a moverse por algo tan poco vistoso como una mala evacuación del agua. Cuando el terreno se satura, cambian sus propiedades y cambian también las condiciones de apoyo de toda la fábrica. Ahí es donde una pequeña alteración pasa a ser estructural.
La lectura estructural que me dejan hoy estas obras
La lección más útil que dejan estos edificios es muy actual: una estructura buena no es la que esconde los esfuerzos, sino la que los conduce con claridad. En ese sentido, los grandes templos góticos enseñan a leer el edificio como un sistema completo, no como la suma de piezas aisladas. Bóveda, apoyo exterior, cimentación y suelo forman una sola cadena.
Si yo tuviera que resumirlo en una recomendación práctica, diría esto: antes de intervenir un contrafuerte o rehacer un arbotante, hay que comprobar qué está pasando en el terreno, en el drenaje y en la trayectoria de cargas. Esa prioridad evita errores muy caros, como reparar la grieta visible sin tocar el asiento que la provoca. Y en patrimonio, cuando se corrige la síntesis y no la causa, el problema vuelve.
Por eso estas soluciones siguen siendo interesantes más allá de la historia del arte. Ayudan a entender cómo una estructura puede ganar altura, ligereza y luz sin dejar de ser rigurosa con la compresión, la estabilidad y el apoyo sobre el suelo. Esa combinación, bien entendida, sigue siendo una referencia muy seria para cualquiera que trabaje con estructuras y cimentaciones.
