Cómo elegir la sección de una viga sin equivocarte

La geometría de una viga no se elige por costumbre, sino por cómo reparte el material frente a flexión, cortante, flecha y, a veces, torsión. En esta guía explico qué representa la sección transversal, qué propiedades mandan de verdad y cómo comparar perfiles sin caer en reglas demasiado simples que luego se pagan en obra. También verás criterios prácticos para acero, hormigón y madera, con la mirada que yo usaría antes de cerrar un cálculo.

Qué define realmente la sección de una viga

Cuando hablo de la sección de una viga, hablo del corte perpendicular a su eje longitudinal. Ese corte no es un dibujo secundario: es lo que me dice dónde está el material, cómo se reparte respecto al eje neutro y qué tan bien va a responder la pieza cuando empiece a doblarse bajo carga.

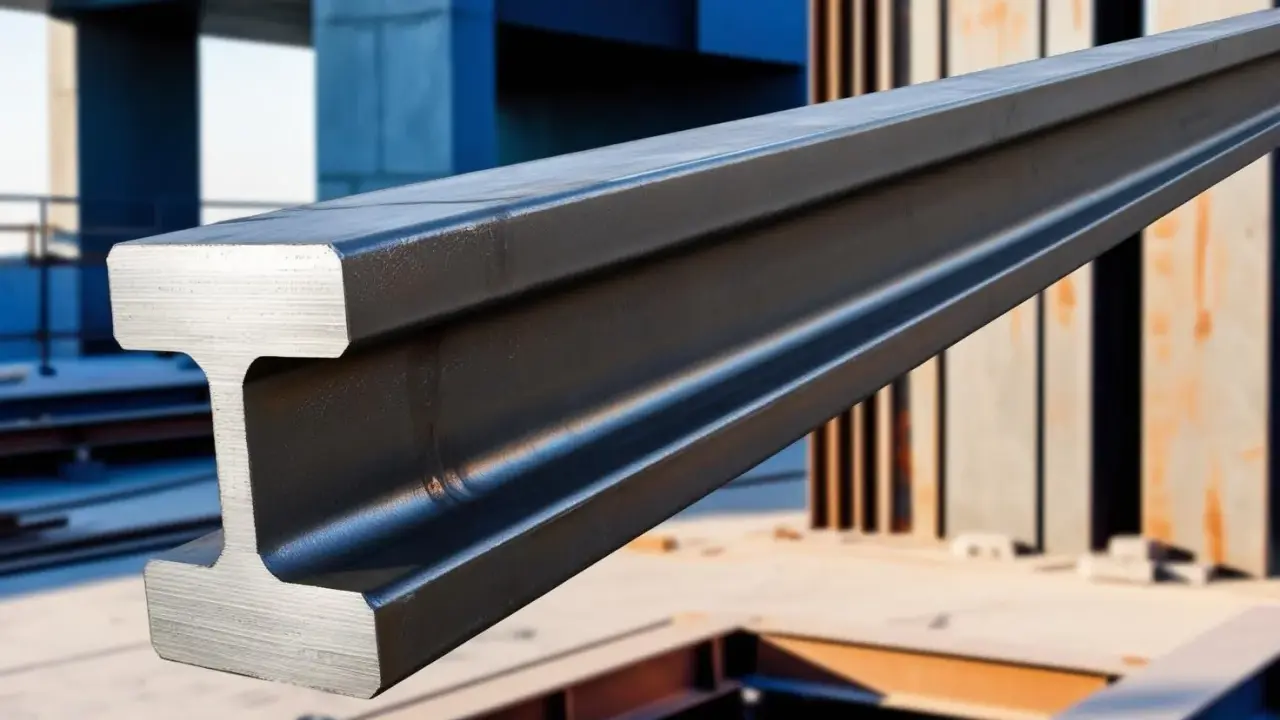

En una viga en I o en H, por ejemplo, el material se concentra en las alas, lejos del centro. Esa decisión geométrica no es casual. Cuanto más lejos está el material del eje neutro, más difícil resulta doblar la viga con el mismo peso de acero. Por eso una sección bien pensada suele rendir mucho mejor que otra aparentemente “más robusta” pero mal proporcionada.

También conviene separar dos ideas que a menudo se mezclan: resistencia y rigidez. Una viga puede aguantar la tensión máxima sin romperse y, sin embargo, deformarse demasiado. En estructuras reales, esa diferencia importa tanto como la resistencia pura. Con esa base clara, ya merece la pena entrar en las propiedades que de verdad deciden el comportamiento.

Las propiedades que mandan en el cálculo

Yo suelo empezar por cuatro magnitudes geométricas: el área, el momento de inercia, el módulo resistente y el radio de giro. Luego, si la sección es abierta o cerrada, miro también la torsión y el alabeo, porque ahí aparecen muchos problemas que no se ven en un vistazo rápido.

• Área, A: influye en el peso propio, en el coste y en la respuesta axial. No te dice todo, pero sí cuánto material estás metiendo en la solución.
• Momento de inercia, I: mide la oposición de la sección a curvarse. En flexión es una de las magnitudes más importantes.
• Módulo resistente, W = I / y: relaciona la geometría con la tensión máxima en la fibra extrema. Es una forma práctica de ver si la sección “da” para el momento aplicado.
• Radio de giro, r = √(I / A): ayuda a entender la esbeltez y el riesgo de pandeo en barras comprimidas o con partes sometidas a compresión.
• Constante torsional y alabeo: en secciones abiertas de acero, estas propiedades marcan la diferencia cuando la viga no solo flexiona, sino que también tiende a girar o a deformarse fuera de su plano.

Hay una regla simple que yo considero muy útil: en una sección rectangular, I = b·h³ / 12. Eso significa que la altura pesa al cubo. Si duplicas el canto manteniendo el ancho, la inercia se multiplica por ocho. Por eso, en vigas, ganar altura suele ser mucho más eficiente que ganar anchura. Con esa idea en mente, ya se entiende mejor por qué unas formas funcionan mejor que otras según el material y el uso.

Qué forma conviene según material y uso

No todas las vigas buscan lo mismo. Una viga de forjado, una de cubierta ligera y un elemento de gran voladizo no piden la misma sección. En la práctica española actual, y especialmente cuando se trabaja con acero, el criterio suele estar muy ligado al CTE y al Código Estructural, pero la lógica geométrica es la misma: adaptar la forma a la solicitación real.

La idea práctica es sencilla: si la flexión domina, una sección abierta bien proporcionada suele ser muy eficiente. Si aparece torsión, un hueco cerrado gana terreno rápido. Y si el catálogo estándar no resuelve la luz o la carga, una viga armada soldando chapas puede tener sentido, pero solo cuando la fabricación y el control de calidad compensan ese salto. A partir de aquí, la cuestión ya no es solo qué forma existe, sino cómo la elijo sin equivocarme.

Cómo se elige una sección paso a paso

Yo no empezaría por el perfil del catálogo. Empezaría por la luz, los apoyos y el uso real de la pieza. Si esas tres cosas no están bien definidas, la sección queda bien en papel pero mal en obra.

1. Definir la luz efectiva y el tipo de apoyo. Una viga biapoyada no trabaja igual que una continua o un voladizo.
2. Identificar las cargas permanentes, variables y accidentales. No es lo mismo una cubierta ligera que un forjado con particiones, instalaciones o maquinaria.
3. Predimensionar el canto. Como tanteo inicial, en acero yo suelo moverme en un orden de magnitud cercano a L/20-L/30, siempre como punto de partida, no como solución final.
4. Comprobar flexión y cortante. La sección debe resistir el momento flector y el esfuerzo cortante sin entrar en una zona comprometida.
5. Revisar la flecha y la vibración. En uso real, una viga que cumple resistencia puede fallar por servicio si se deforma demasiado.
6. Verificar estabilidad, uniones y detalles de fabricación. Un buen perfil mal conectado deja de ser una buena solución.

En hormigón y en madera el razonamiento cambia un poco, pero no la lógica general. En hormigón armado la fisuración y la rigidez efectiva influyen mucho más de lo que parece al principio; en madera, la humedad, la anisotropía y la deformación a largo plazo pesan bastante. Por eso las reglas de tanteo nunca deberían cerrar la decisión: solo sirven para acercarte a una solución viable y seguir afinando.

Los errores que más castigan a una buena sección

• Elegir por peso sin mirar la flecha. Una sección ligera puede salir económica y, al mismo tiempo, resultar incómoda o inservible por deformación.
• Confundir resistencia con rigidez. El hecho de que la tensión salga bien no garantiza una respuesta aceptable en servicio.
• Ignorar el pandeo lateral-torsional en vigas esbeltas. En perfiles abiertos, este fallo aparece antes de lo que mucha gente espera.
• Perforar el alma o tocar las alas sin revisar la zona crítica. Un hueco mal situado puede cambiar mucho el comportamiento real.
• Suponer que una sección cerrada siempre es mejor. A veces lo es, pero el coste, las uniones y la fabricación pueden volverla menos razonable que una I bien arriostrada.
• Olvidar el efecto de fuego, corrosión o ambiente húmedo. La sección puede ser correcta en cálculo y quedarse corta en durabilidad o protección.

El error más frecuente, en mi experiencia, es pensar que una viga “más grande” resuelve todo. No siempre. A veces el problema está en el apoyo, en la continuidad, en la conexión o en la falta de arriostramiento, no en la sección en sí. Por eso la revisión final tiene que mirar el conjunto, no solo la pieza aislada.

Lo que yo revisaría antes de darla por cerrada

Antes de aceptar una sección, yo haría una última comprobación rápida pero estricta. Si una sola de estas piezas falla, el perfil deja de estar realmente resuelto aunque las cuentas principales hayan salido bien.

• Que la luz real coincida con la hipótesis de cálculo y no con una medida aproximada.
• Que la carga prevista incluya tabiques, acabados, instalaciones y posibles sobrecargas de uso.
• Que la flecha admisible sea coherente con el uso del espacio y con los elementos frágiles cercanos.
• Que la sección tenga margen frente a torsión, vibración y pandeo lateral, no solo frente a flexión pura.
• Que las uniones, soldaduras y apoyos no obliguen a rediseñar la pieza una vez fabricada.
• Que el material, el transporte y el montaje sean compatibles con la solución elegida.

Si tengo dos opciones parecidas, me quedo con la que deja más margen en servicio y en estabilidad, no con la que parece más “fuerte” a simple vista. En estructuras, ese margen suele ser lo que evita problemas cuando cambian las cargas reales, aparecen particiones o la obra no sale exactamente como estaba en planos.
