Lo esencial para entender una solución mixta
- Las vigas mixtas no funcionan por simple contacto: necesitan conectores de cortante y un detalle constructivo coherente.
- La ventaja principal no es solo la resistencia; la rigidez y el control de deformaciones suelen marcar la diferencia.
- No siempre es la opción más barata, pero sí puede ser la más eficiente cuando el peso, la rapidez o la altura libre importan.
- En España, el Código Estructural ya encaja este tipo de estructuras dentro del marco reglamentario habitual.
- El cálculo final importa menos que la secuencia de montaje si la fase de obra está mal resuelta.
Lo que hace distinta a una viga mixta

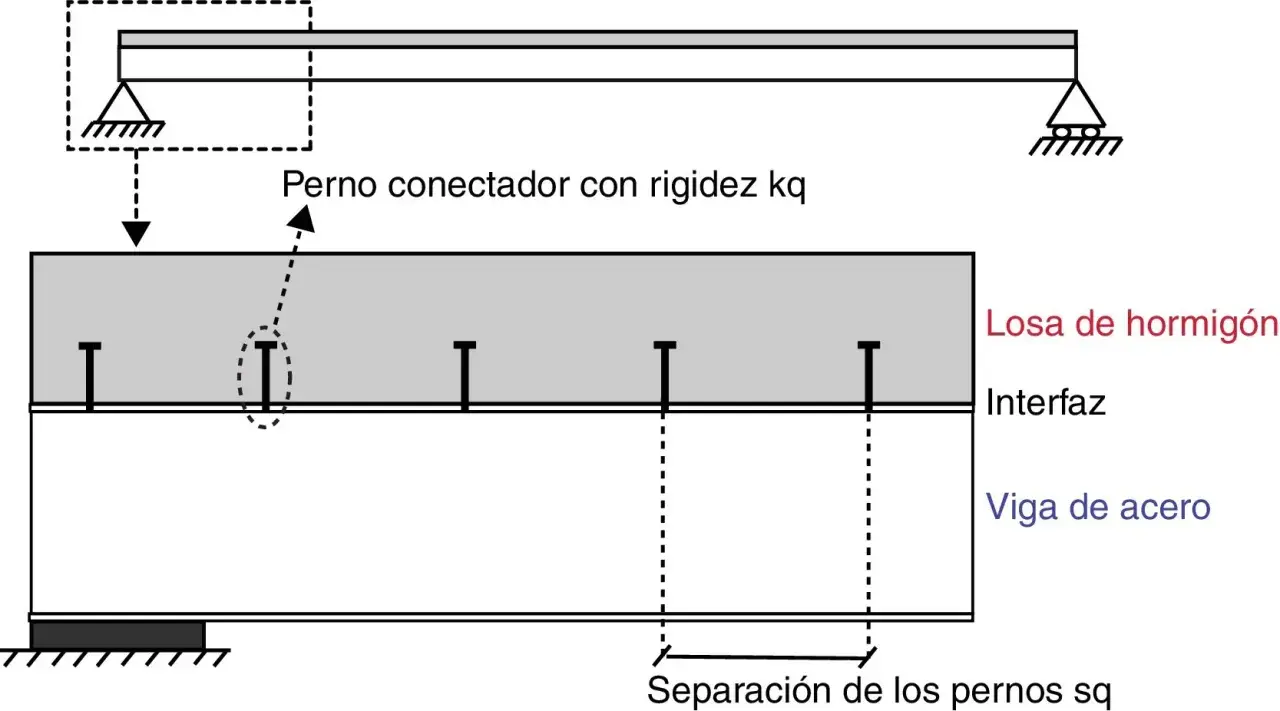

Yo separo este sistema de una simple viga de acero con una losa encima por una razón muy concreta: aquí no se trata de apoyar un material sobre otro, sino de hacer que trabajen como una sola sección resistente. La pieza de acero suele ocupar la zona inferior y la losa de hormigón la superior; entre ambas se colocan conectores de cortante, normalmente pernos soldados, que transfieren esfuerzos y evitan que cada material deslice por su cuenta.
Esa cooperación cambia por completo el comportamiento. El acero, que se lleva mejor la tracción, queda en la zona más solicitada a flexión positiva; el hormigón, más eficiente a compresión, toma la parte superior de la sección. El resultado es una pieza más rígida que una viga metálica aislada y, en muchos casos, más ligera que una solución íntegramente de hormigón armado con la misma capacidad.
La idea es simple, pero el detalle no lo es. Si los conectores están mal dispuestos, si la losa no tiene el armado adecuado o si la etapa de ejecución no se ha pensado, la colaboración se degrada y la ventaja desaparece rápido. Por eso el siguiente paso no es hablar de materiales, sino de cómo se reparte realmente el esfuerzo entre ellos.
Cómo se reparte el esfuerzo entre acero y hormigón
En una sección mixta, la fibra inferior trabaja a tracción y la superior a compresión cuando la viga está sometida a flexión positiva. Dicho en términos prácticos: el acero soporta muy bien la zona que tiende a alargarse, mientras el hormigón aprovecha su fortaleza natural en compresión. Esa colaboración desplaza el eje neutro de la sección y mejora la inercia global, que es una forma técnica de decir que la pieza se deforma menos para una misma carga.
Hay dos conceptos que siempre reviso. El primero es la interacción completa o parcial: no siempre hace falta forzar a ambos materiales a compartir el 100 % del trabajo; a veces basta una interacción parcial, si el objetivo es optimizar peso, coste o sencillez de montaje. El segundo es el comportamiento a largo plazo: la retracción y la fluencia del hormigón pueden modificar esfuerzos y deformaciones con el tiempo, así que el cálculo no debería quedarse solo en el instante inicial.
También conviene recordar que, en apoyos o en zonas de momento negativo, el hormigón de la losa deja de ser tan favorable a compresión y el armado superior cobra más importancia. Yo suelo decir que esta solución es excelente, pero no mágica: gana mucho en unas fases y obliga a ser más fino en otras. Esa diferencia es la que separa una idea atractiva de una estructura realmente eficiente.Ventajas reales y límites que no conviene maquillar
Cuando analizo estas soluciones, no me quedo en la lista habitual de virtudes. Me interesa más qué problema resuelven de verdad y qué compromisos exigen a cambio. En un proyecto bien planteado, las vigas mixtas suelen dar valor por tres vías: menos peso propio, mayor rigidez y una ejecución más rápida; pero cada una trae una contrapartida que conviene asumir desde el inicio.
| Ventaja | Qué aporta | Condición o límite |
|---|---|---|
| Menor peso propio | Reduce cargas verticales y puede aliviar pilares, apoyos y cimentación | No compensa si la reducción de peso no cambia el dimensionamiento global |
| Mayor rigidez | Limita flechas y mejora el comportamiento en servicio | Depende de la interacción real y de la calidad de los conectores |
| Montaje ágil | Permite avanzar con la estructura metálica y hormigonar después | Exige una secuencia de obra bien planificada |
| Menor canto estructural | Facilita instalaciones y altura libre útil | No siempre se mantiene si hay fuego, vibración o grandes cargas |
Yo la considero especialmente interesante en edificios donde la altura libre es crítica o donde reducir cargas ayuda a pilares y cimentaciones. En cambio, si la obra tiene geometrías muy simples, pocas luces y una ejecución muy controlada en hormigón armado, la ventaja puede ser menor y el supuesto ahorro desaparece. También hay que vigilar dos frentes que a menudo se minimizan: la protección frente al fuego y la durabilidad en ambientes agresivos. Con eso claro, ya tiene sentido entrar en las tipologías más habituales.

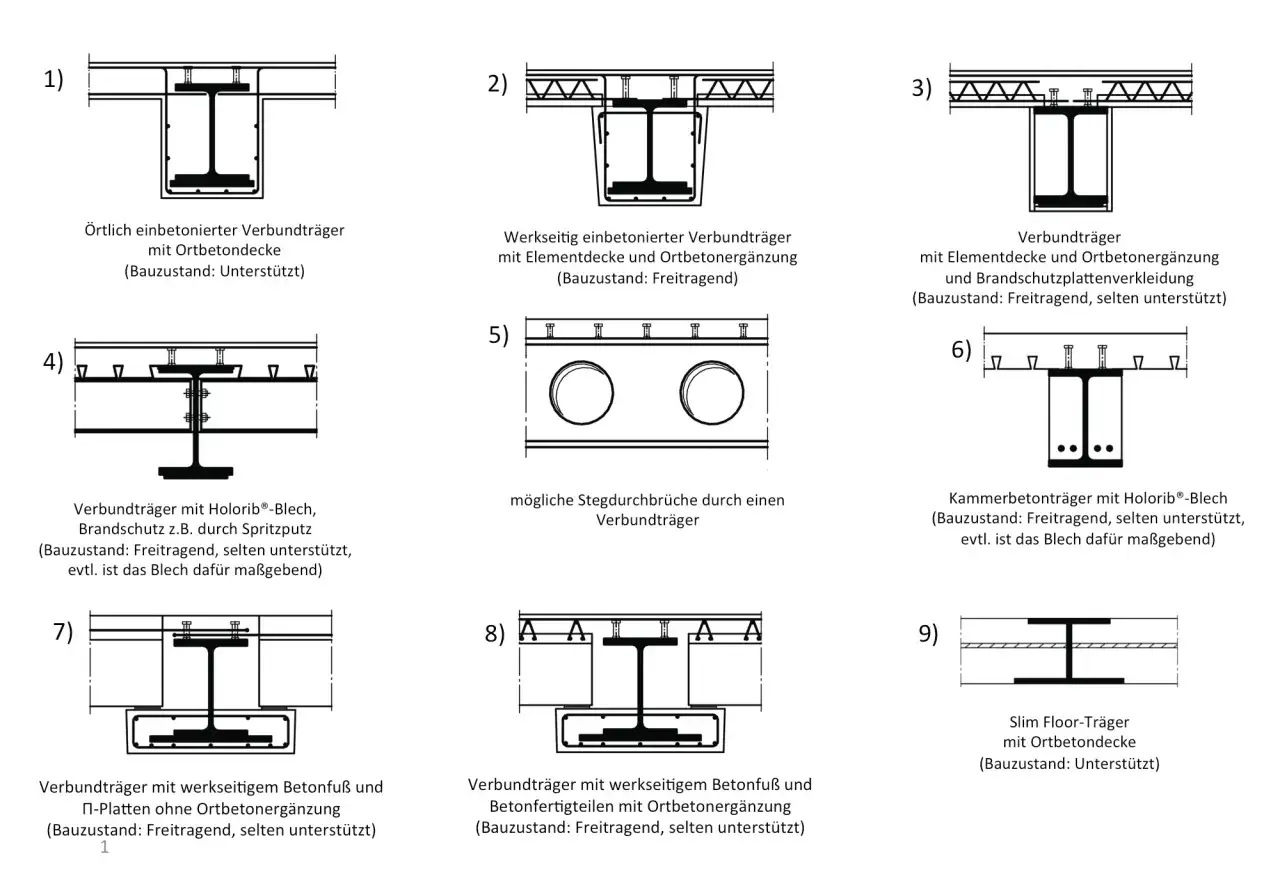

Tipos habituales y dónde encaja cada uno
La expresión “mixta” cubre varias configuraciones, y no todas se comportan igual ni resuelven el mismo problema. Cuando comparo alternativas, suelo mirar no solo la resistencia, sino también la facilidad de ejecución, la protección frente al fuego y la manera en que cada solución se integra con la arquitectura y con el resto de la estructura.
| Tipo | Dónde se usa más | Qué gana | Qué le pido |
|---|---|---|---|
| Viga de acero con losa colaborante | Edificación de oficinas, residencial y aparcamientos | Rapidez de montaje y buena relación entre peso y rigidez | Buen detalle de conectores, armado y control de flecha |
| Viga parcialmente recubierta | Zonas donde el fuego o la rigidez importan mucho | Más protección y mejor comportamiento global | Aceptar mayor volumen de hormigón y más peso propio |
| Viga totalmente embebida | Soluciones con alta exigencia de protección o integración | Mejor protección al fuego y acabado más robusto | Asumir una ejecución más lenta y un control más exigente |
| Solución mixta en puente o pasarela | Luces medias y largas donde el peso importa mucho | Eficiencia estructural y menor demanda en apoyos | Revisar vibraciones, fatiga y mantenimiento con especial cuidado |
Qué exige el cálculo y la ejecución
En España, el Código Estructural ya incorpora las estructuras mixtas de hormigón y acero, y en la práctica el enfoque del Eurocódigo 4 sigue siendo la referencia técnica habitual. Eso es importante porque obliga a mirar la pieza como un sistema completo, no como la suma mecánica de dos materiales aislados.
En el cálculo
- Comprobar la resistencia a flexión y cortante de la sección mixta, no solo del perfil metálico.
- Definir el grado de interacción y la disposición de los conectores de cortante.
- Revisar flechas, vibraciones y efectos diferidos del hormigón.
- Analizar la fase de montaje, cuando el acero aún trabaja casi solo.
Lee también: Escalera helicoidal bien resuelta sin perder espacio ni seguridad
En la obra
- Controlar soldaduras, colocación de conectores y armado de la losa.
- Verificar que la secuencia de hormigonado no introduce cargas desequilibradas.
- Resolver juntas, apoyos provisionales y protección frente al fuego.
- Coordinar instalaciones para no perforar ni debilitar la acción compuesta.
En mi experiencia, los problemas no suelen aparecer en la combinación material en sí, sino en los detalles. Una soldadura mal ejecutada, una losa mal armada o una fase de montaje subestimada pueden arruinar parte del rendimiento previsto. Esa es la razón por la que siempre insisto en revisar el proceso completo y no solo la sección final. Y precisamente ahí es donde suelen repetirse los errores más costosos.
Errores frecuentes y señales de alerta
La mayoría de las patologías que veo en elementos mixtos no nace de un mal material, sino de un mal encaje entre proyecto, cálculo y obra. Las señales de alarma suelen repetirse.
- Conectores insuficientes o mal repartidos.
- Confiar en la losa como si toda la sección colaborase desde el primer día.
- Subestimar flechas y vibraciones en servicio.
- No prever la protección al fuego o dejarla para el final.
- Perforar la losa o el perfil sin comprobar la pérdida de capacidad.
- Olvidar que la fase temporal de obra puede ser la más desfavorable.
Si algo me parece especialmente importante, es esto: una solución mixta no falla por ser demasiado técnica, falla por detalles muy concretos que parecían menores. Un buen cálculo sin una buena ejecución deja una estructura vulnerable; una buena ejecución sin un cálculo coherente tampoco corrige la base del problema. Esa es la razón por la que siempre reviso la secuencia completa y no solo la sección final.
Lo que reviso antes de recomendar una solución mixta
Cuando tengo que decidir si esta tipología merece la pena, miro cinco cosas antes que el catálogo de perfiles: la luz, la carga, la altura disponible, la exposición ambiental y la experiencia real del contratista. Si las luces son medias o largas, la altura útil es limitada y interesa aliviar el peso sobre pilares o cimentación, las vigas mixtas suelen tener mucho sentido. Si, además, la obra necesita avanzar deprisa y el detalle de unión está bien resuelto, la solución gana puntos de forma muy clara.
- Si la prioridad es la rapidez de montaje, la estructura metálica lleva ventaja en fases tempranas.
- Si la prioridad es la rigidez en servicio, la colaboración con hormigón marca la diferencia.
- Si la prioridad es la durabilidad en ambiente agresivo, la protección y el mantenimiento pasan a ser decisivos.
- Si el proyecto es muy simple, la solución más elaborada puede no compensar.
En una frase: una solución mixta bien planteada no es solo una combinación de materiales, sino una forma de repartir mejor el trabajo estructural. Cuando ese reparto está bien resuelto, el sistema ofrece ligereza, rigidez y eficiencia; cuando no, solo añade complejidad. Yo la considero una muy buena opción, pero solo si proyecto, detalle y obra van en la misma dirección.
