Arriostramiento estructural - qué es, tipos y errores comunes

El arriostramiento es el recurso que evita que una estructura se desplace, gire o pandee cuando aparecen viento, sismo o imperfecciones de montaje. Yo lo explico siempre así: no añade solo resistencia, sino un camino claro para las cargas, de modo que el conjunto trabaje con rigidez y sin deformaciones excesivas. En este artículo verás qué significa en la práctica, qué tipos se usan, cómo llega el esfuerzo hasta la cimentación y qué errores conviene evitar en obra.

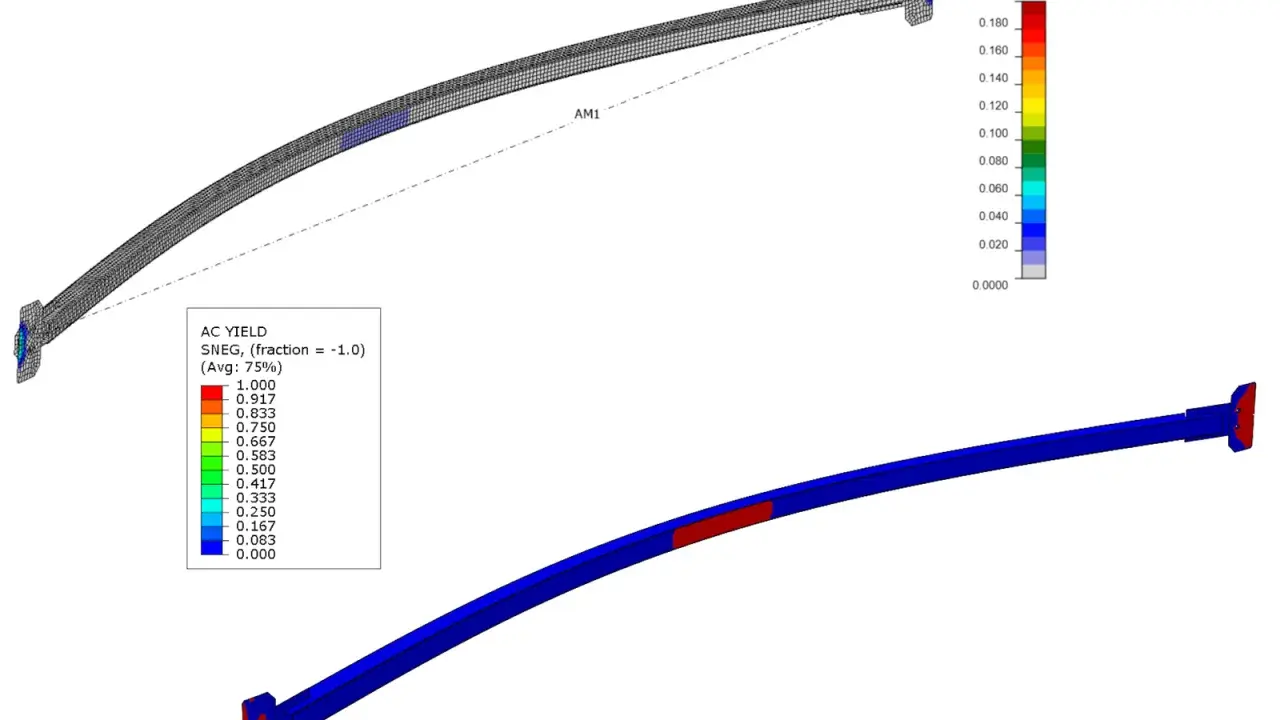

Qué hace el arriostramiento dentro de una estructura

La RAE recoge arriostrar como poner riostras para dar rigidez a una armazón, y en ingeniería eso se traduce en algo muy concreto: impedir que el conjunto se desplace o gire más de lo admisible. Yo suelo separarlo en dos funciones. La primera es global, cuando la estructura necesita estabilidad frente a acciones horizontales. La segunda es local, cuando un pilar, una viga o un ala comprimida requieren apoyo lateral para no pandear.

Sin arriostramiento, una estructura puede tener resistencia material suficiente y aun así fallar por inestabilidad. Por eso no lo trato como un detalle secundario, sino como parte de la lógica resistente del sistema. A partir de ahí, la pregunta correcta no es si hace falta arriostrar, sino qué zona debe quedar estabilizada y con qué recorrido de cargas. Esa distinción ayuda mucho, porque no todas las estructuras lo necesitan de la misma manera ni en los mismos puntos.

Cuándo hace falta y qué problemas resuelve

El arriostramiento se vuelve especialmente importante cuando la estructura es esbelta, tiene grandes luces o recibe acciones laterales relevantes. En obra, yo suelo sospechar que hará falta cuando aparecen huecos grandes, cambios de geometría, núcleos muy abiertos o fases de montaje en las que todavía no existe la rigidez final.

• Edificios esbeltos o de varias plantas, con sensibilidad al desplazamiento lateral.
• Naves metálicas y pórticos ligeros, donde el acero trabaja bien, pero necesita estabilidad transversal y longitudinal.
• Estructuras con grandes huecos o cambios de geometría, donde la rigidez no se reparte sola.
• Fases de montaje, porque la estructura provisional suele ser más vulnerable que la definitiva.
• Acciones horizontales relevantes: viento, sismo, frenado, empujes accidentales e imperfecciones geométricas.

En muchos proyectos el problema no es la falta de resistencia, sino un desplazamiento excesivo que abre juntas, fisura cerramientos o complica la funcionalidad. Como referencia práctica, suele controlarse la deriva con límites del orden de H/500 a H/300, aunque el valor final depende del uso, los cerramientos y la normativa aplicable. Cuando las deformaciones mandan más que las tensiones, el arriostramiento deja de ser opcional y pasa a ser una decisión de diseño. Con ese diagnóstico claro, merece la pena comparar las soluciones que se usan con más frecuencia.

Tipos de arriostramiento y cómo elegir el adecuado

No hay un único sistema mejor. Lo que funciona en una nave de una planta puede ser un estorbo en un edificio con huecos grandes o con instalaciones sensibles. Yo suelo mirar tres cosas: la rigidez que hace falta, el material disponible y el espacio que se puede sacrificar.

Si tuviera que simplificarlo mucho, diría que el objetivo no es solo “poner una diagonal”, sino convertir el conjunto en triángulos o en un sistema suficientemente rígido para que la deformación se concentre donde tú la has previsto. Las diagonales cercanas a 45° suelen ser eficientes, aunque la arquitectura, las aberturas y el recorrido real de cargas pueden obligar a cambiar el esquema. La elección final es casi siempre un compromiso entre rigidez, coste, montaje y libertad de uso. Una vez definido el sistema, toca mirar qué pasa con las cargas cuando bajan hasta la cimentación.

Cómo llegan los esfuerzos hasta la cimentación

El arriostramiento no termina en la barra o en la pantalla. Su función real se entiende cuando sigues el camino completo de la carga: el viento o el sismo actúa, el forjado o la cubierta lo distribuyen, el sistema arriostrado lo recoge y finalmente la cimentación lo transmite al terreno. Si ese recorrido falla en un solo punto, la solución pierde eficacia.

1. La acción horizontal actúa sobre la fachada, la cubierta o la masa del edificio.
2. El diafragma de forjado o cubierta la reparte hacia los paños arriostrados o el núcleo.
3. Las diagonales, pantallas o pórticos rígidos convierten la acción en esfuerzos axiales o momentos.
4. Las placas base, anclajes, uniones y pedestales llevan ese esfuerzo a la cimentación.
5. El terreno lo recibe sin provocar rotaciones ni asientos incompatibles con la estructura.

Aquí es donde la parte estructural se cruza con la geotecnia. Si la cimentación es muy rígida en un punto y el terreno cede en otro, el arriostramiento pierde parte de su efecto real. En suelos blandos o muy compresibles, las deformaciones horizontales y la rotación de la cimentación pueden gobernar antes que la resistencia pura. Por eso, cuando reviso un proyecto, no me quedo en el plano de la superestructura: miro también el apoyo sobre el terreno y la secuencia de construcción. Si esa ruta está bien resuelta, los fallos más habituales suelen aparecer ya en el detalle y en la ejecución.

Errores que más debilitan un sistema de arriostramiento

El error que más se repite, en mi experiencia, es pensar que la rigidez aparece sola cuando se “cierra” el edificio. No aparece: se diseña, se conecta y se comprueba. Y ahí es donde muchas soluciones empiezan a fallar.

• Interrumpir la continuidad: quitar una diagonal en una planta y confiar en que el resto del sistema “se repartirá” casi nunca funciona.
• Resolverlo solo en planta y no en volumen: una estructura puede estar bien atada en una dirección y ser débil en la otra.
• Ignorar las uniones: una barra buena con un nudo flojo sigue siendo un punto débil.
• Olvidar el pandeo fuera del plano: una diagonal puede trabajar bien en su plano y fallar por inestabilidad fuera de él.
• Descuidar el montaje: la estructura definitiva puede ser correcta, pero la fase intermedia no.
• Bloquear instalaciones o huecos sin replanteo: acabar improvisando recortes suele empeorar la rigidez y la estética.
• Corregir solo con más acero: aumentar sección no arregla una mala trayectoria de cargas.

Cuando una de estas debilidades aparece, el síntoma suele ser siempre el mismo: deformaciones, fisuras, vibración o sensación de inestabilidad. Por eso el último filtro no es solo geométrico; también es normativo y constructivo.

Qué reviso en España antes de darlo por bueno

En España suelo revisar tres cosas: estabilidad global, estabilidad local y detalle constructivo. El Código Estructural obliga a considerar imperfecciones geométricas equivalentes y a comprobar que el sistema de arriostramiento resiste no solo la carga principal, sino también las acciones locales asociadas a esas imperfecciones. En ciertos casos, la verificación se apoya en una imperfección equivalente del orden de L/500 y en fuerzas locales que pueden llegar al 2,5% del axil del elemento comprimido en las uniones relevantes.

Además, el proyecto tiene que cerrar con el uso previsto y con el material elegido. En muchos casos se trabajan límites de desplazamiento de servicio, se verifica el segundo orden cuando hace falta y se comprueban uniones, anclajes y protección frente a corrosión. Si el sistema va a convivir con acero, hormigón o madera, cada material cambia el modo en que el arriostramiento reparte esfuerzos. Y si la obra está sobre un terreno sensible, la revisión de cimentación deja de ser una nota al margen para convertirse en parte central del diseño.

Lo que conviene recordar cuando una diagonal parece poca cosa

La intuición engaña mucho con este tema. Una sola diagonal bien colocada puede estabilizar un paño completo, mientras que varias barras mal conectadas no arreglan un camino de cargas mal pensado. Si tuviera que dejar tres ideas claras, me quedo con estas: el arriostramiento no es decorativo, las uniones importan tanto como los perfiles y la cimentación forma parte del mismo problema.

Cuando la estructura se apoya sobre un terreno blando, una cimentación flexible o un esquema con grandes excentricidades, conviene redoblar la revisión de estabilidad lateral. Ahí el detalle aparentemente menor acaba marcando el comportamiento real. En mi práctica, cuando el arriostramiento está bien pensado, la estructura deja de “buscar su equilibrio” y empieza a transmitir cargas con naturalidad.
