Fuerza axial en estructuras - tracción, compresión y pandeo

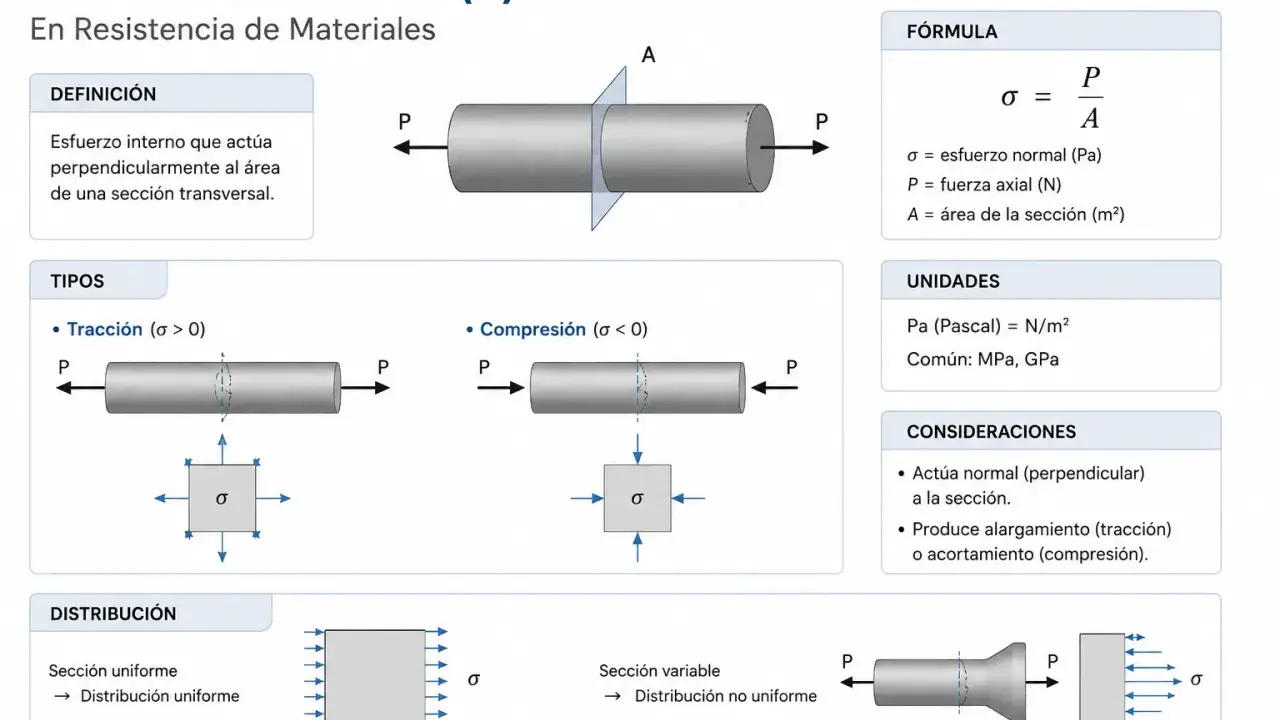

Diagrama de esfuerzo normal (σ) en resistencia de materiales. Muestra la fórmula σ = P/A, donde P es la fuerza axial, y tipos de tracción y compresión.

Escrito por

Asier Carrasco

Publicado el

28 jun 2026

Índice

La fuerza axial define, en gran parte, cómo trabaja una pieza estructural desde dentro: si se estira, se comprime, se deforma de forma estable o empieza a fallar por inestabilidad antes de llegar a su resistencia teórica. En este artículo explico qué significa realmente, cómo se distingue de una carga exterior, qué cambia entre tracción y compresión y por qué en pilares, pilotes y anclajes el terreno importa tanto como el material. También verás los errores que más distorsionan el cálculo y qué conviene revisar antes de dar un elemento por bueno.

Lo esencial para leer correctamente una solicitación axial en estructuras

  • La acción exterior y la respuesta interna no son lo mismo: una cosa es la carga aplicada y otra el esfuerzo que aparece en la sección.
  • Tracción y compresión se comportan de forma distinta, y el modo de fallo cambia bastante entre ambas.
  • Cuando la línea de acción no pasa por el centro de la sección, aparece flexión compuesta y el problema deja de ser puramente axial.
  • En piezas esbeltas, el pandeo puede gobernar antes que la resistencia del material.
  • En cimentaciones profundas, la capacidad axial no basta: también hay que mirar asiento, interacción suelo-estructura y verificación en carga.

Qué describe realmente una solicitación axial

Yo suelo separar tres ideas que a menudo se mezclan: la carga aplicada, el esfuerzo interno y la tensión en el material. La carga entra desde fuera; el esfuerzo normal aparece dentro de la pieza para equilibrarla; y la tensión es la intensidad de ese esfuerzo sobre la sección. Cuando la acción discurre a lo largo del eje del elemento y pasa por el centroide de la sección, el caso es casi puro. Si se desplaza, el problema ya no es limpio: entra momento flector y la respuesta cambia de forma notable.

Concepto Qué representa Unidad habitual Qué me dice en proyecto
Carga aplicada Acción exterior que llega a la pieza kN Cuánto “empuja” o “tira” el sistema desde fuera
Esfuerzo normal Respuesta interna a lo largo del eje kN Cómo se reparte la acción dentro del elemento
Tensión Esfuerzo por unidad de área MPa Si el material trabaja dentro de su resistencia

En una barra, una columna o un pilote, esta lectura es básica porque la pieza no “siente” solo el número de la carga: siente también dónde entra, cómo se apoya y qué rigidez tiene alrededor. Por eso el cálculo serio empieza por el equilibrio, no por una fórmula aislada. Y esa diferencia se entiende mejor cuando comparo tracción y compresión cara a cara.

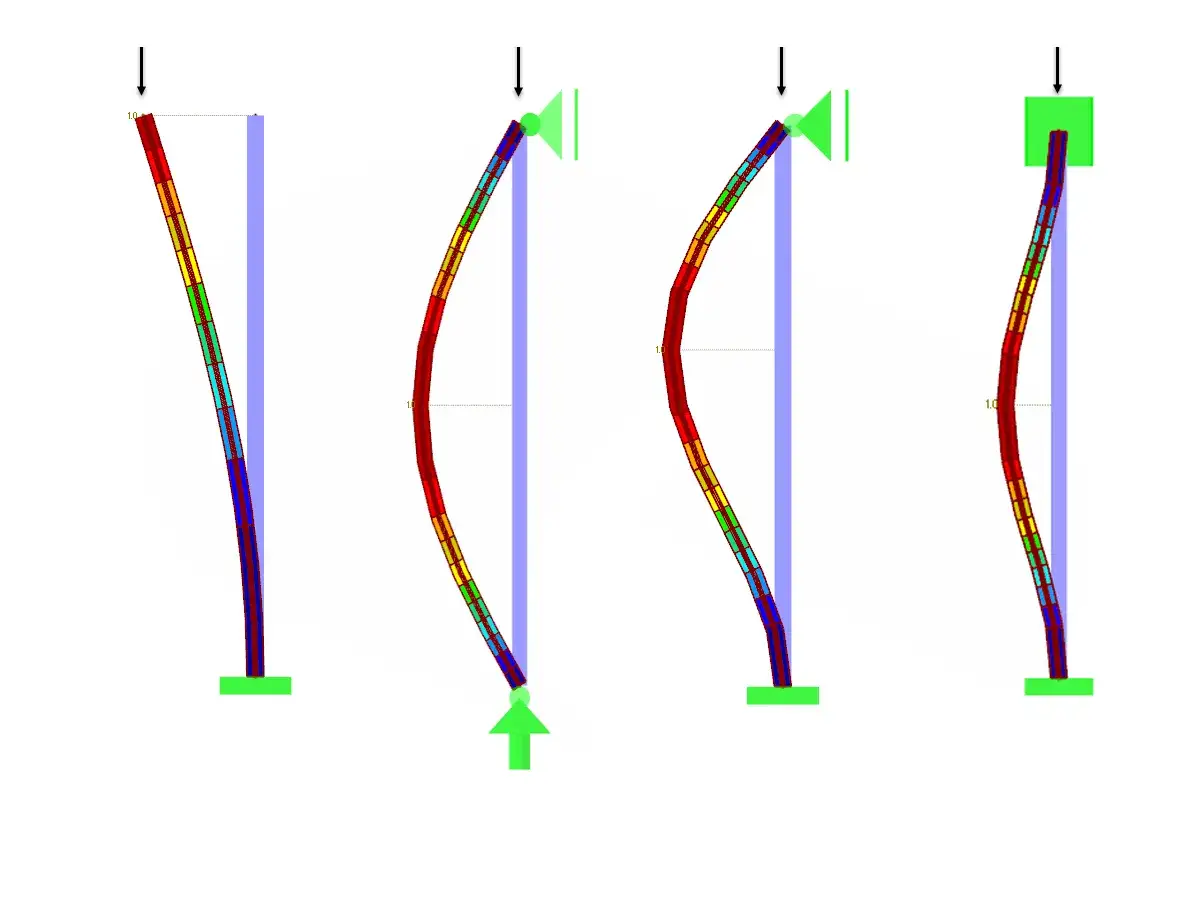

Simulación de pandeo de columnas bajo **fuerza axial**. Se muestran diferentes condiciones de apoyo y deformaciones resultantes.

Cómo cambia el comportamiento entre tracción y compresión

En tracción, la pieza se alarga. En compresión, se acorta. Parece una distinción simple, pero en estructuras cambia casi todo: el fallo, la deformación admisible, el tipo de comprobación y hasta el detalle de las uniones. En acero, la tracción suele ser muy eficiente; en hormigón, la compresión gobierna con más comodidad que la tracción; en madera, la dirección de la fibra y la estabilidad de la pieza pesan mucho. Y si el elemento es esbelto, la compresión puede acabar dominada por el pandeo antes de que el material alcance su resistencia última.

Situación Qué domina Fallo típico Ejemplo real
Tracción pura Resistencia del material y de la unión Rotura, fluencia o fallo del anclaje Tirantes, barras de celosía, anclajes
Compresión pura Resistencia y estabilidad Aplastamiento o pandeo Pilares, puntales, montantes
Compresión con excentricidad Interacción entre axial y flexión Fisuración, inestabilidad o rotura combinada Columnas reales, arranques de pórticos
Solicitación en cimentación Interacción suelo-estructura Asiento excesivo o pérdida de capacidad Zapatas, pilotes, micropilotes

El matiz importante es este: una pieza puede resistir una gran compresión en términos de material y, aun así, fallar por inestabilidad si es demasiado esbelta o si la sujeción en los extremos no es la correcta. Esa es la razón por la que el cálculo no se puede quedar en “cuánta carga aguanta”, sino que tiene que preguntar también “cómo se comporta mientras la recibe”. Con esa idea clara, el siguiente paso lógico es ver cómo se verifica en el proyecto.

Cómo la verifico en un cálculo básico

Cuando reviso una pieza sometida a carga axial, sigo una secuencia muy simple. Primero aíslo el elemento y dibujo sus acciones. Después proyecto las fuerzas sobre el eje longitudinal. A continuación compruebo si el resultado es tracción o compresión y, por último, comparo la tensión media con la resistencia del material y con los estados límite que realmente importan en esa pieza. En términos de obra, esto evita una equivocación muy común: dar por bueno un elemento solo porque “soporta el peso”, cuando en realidad ya está entrando en un régimen desfavorable.

  1. Identifico la línea de acción de la carga y compruebo si pasa por el centroide de la sección.
  2. Estimo el esfuerzo normal resultante en la pieza.
  3. Calculo la tensión media con σ = N / A, como aproximación inicial.
  4. Si la pieza es comprimida, reviso la esbeltez y el riesgo de pandeo.
  5. Si hay excentricidades, uniones rígidas o desplazamientos, paso a flexión compuesta.
  6. Si el elemento es una cimentación o un pilote, añado asiento y comportamiento del terreno.

El CTE insiste precisamente en que las piezas comprimidas no se leen solo con una tensión media, porque las imperfecciones geométricas, las excentricidades inevitables y los desplazamientos inducidos introducen flexión adicional. Eso es muy relevante: en la práctica, casi nunca existe una compresión “perfecta”. Por eso, cuando la esbeltez crece, el problema deja de ser resistente y pasa a ser también de estabilidad. Esa transición es la que suele sorprender a quien mira el elemento solo de forma estática.

En mi experiencia, la verificación útil no es la más elegante, sino la que se acerca de verdad a cómo trabaja la pieza. Y ahí es donde las cimentaciones y los pilotes obligan a afinar bastante más que en una barra ideal.

Qué pasa en pilares, pilotes y anclajes

En pilares, la compresión axial suele ser la carga principal, pero rara vez llega sola. La base puede introducir momento, la cabeza puede estar parcialmente empotrada y cualquier desviación mínima termina generando flexión compuesta. En pilotes, además, la lectura cambia porque la carga no se queda en el elemento: se transmite al terreno por fuste, por punta o por una combinación de ambos. Ahí ya no basta con hablar de resistencia; hay que hablar de deformación admisible y de curva carga-asiento.

En España, el BOE recoge la UNE-EN ISO 22477-1:2019 para los ensayos estáticos de pilotes por compresión axial. Yo considero ese detalle importante porque resume muy bien la práctica real: un modelo te da una primera respuesta, pero la comprobación en carga y el asiento medido son los que terminan de validar el comportamiento esperado. En cimentaciones profundas, esa diferencia entre cálculo y ensayo es la que evita sobredimensionar por miedo o infradimensionar por exceso de confianza.

  • En zapatas, la revisión axial se mezcla con la presión transmitida al terreno y con el asiento total y diferencial.
  • En pilotes, importa cómo se reparte la carga entre fuste y punta, y qué desplazamiento necesita el terreno para movilizar esa resistencia.
  • En micropilotes y anclajes, la tracción suele ser protagonista, pero también hay que controlar el detalle de cabeza, la adherencia y la transferencia al estrato competente.
  • En sostenimientos y taludes, los anclajes trabajan casi siempre a tracción axial; si aparece flexión significativa, normalmente hay un problema de trazado, detalle o ejecución.

Esta parte es la que más conecta con geotecnia: una acción axial no termina en la estructura, termina en el suelo. Y el suelo responde con rigidez variable, asientos y, a veces, con una no linealidad que cambia por completo la lectura de la pieza. Con eso en mente, merece la pena señalar los errores más frecuentes que he visto repetir en obra y en proyecto.

Los errores que más distorsionan el resultado

Hay fallos de concepto que parecen pequeños, pero alteran bastante el cálculo. Yo los agrupo así porque suelen aparecer juntos y porque, cuando uno falla, arrastra a los demás. Si los corriges a tiempo, el modelo se vuelve mucho más fiable sin necesidad de complicarlo innecesariamente.

Error habitual Qué provoca Cómo lo corrijo
Suponer carga perfectamente centrada Subestimar la flexión y la tensión extrema Reviso excentricidades reales, apoyos y uniones
Ignorar el pandeo en piezas esbeltas Sobreestimar la capacidad resistente Compruebo esbeltez, longitud efectiva y arriostramiento
Olvidar el asiento en cimentaciones Cerrar el cálculo solo por resistencia Añadir deformación del terreno y compatibilidad de deformaciones
Tratar un caso mixto como puramente axial Quitarle importancia a la flexión compuesta Integro momento, excentricidad e imperfecciones
Dar por rígido un apoyo que no lo es Cambiar la distribución real de esfuerzos Modelar la rigidez con más realismo o verificar sensibilidad

El patrón es bastante claro: el error no suele estar en la fórmula, sino en la hipótesis previa. Cuando la hipótesis es demasiado limpia, el resultado también lo es, pero solo en apariencia. Por eso yo prefiero un modelo un poco más modesto y bien planteado que uno muy sofisticado pero apoyado en condiciones irreales. Esa prudencia es especialmente valiosa en piezas que descargan en el terreno, porque el suelo no perdona atajos.

Lo que reviso antes de dar por buena una pieza sometida a compresión o tracción

Si tuviera que quedarme con una lista corta de revisión, sería esta. No me interesa solo la resistencia nominal, sino la coherencia del camino de carga desde el elemento hasta el apoyo final.

  • Compruebo que la línea de acción tenga sentido respecto a la geometría del elemento.
  • Valido si el estado real es tracción, compresión o una combinación con flexión.
  • Reviso la esbeltez cuando la pieza trabaja a compresión.
  • Analizo si las uniones, arranques o cabezas introducen excentricidad.
  • En cimentaciones, pido asiento admisible y no solo capacidad última.
  • Si el terreno gobierna, miro el modelo geotécnico con el mismo cuidado que el estructural.

Si me pidieran una regla práctica, diría que una acción axial bien entendida nunca se valora por un único número. Se entiende por el recorrido completo de la carga, por la estabilidad del elemento, por la calidad de las uniones y, en cimentaciones, por la respuesta del suelo. Ahí es donde el cálculo deja de ser una abstracción y se convierte en una decisión técnica útil de verdad.

Preguntas frecuentes

La carga aplicada es la acción exterior que llega a la pieza. El esfuerzo normal es la respuesta interna que aparece a lo largo del eje para equilibrarla, y la tensión es ese esfuerzo dividido por el área de la sección. Si la línea de acción pasa por el centroide, el caso es casi puro; si no, la pieza ya trabaja con flexión compuesta.

Porque en compresión no solo importa la resistencia, también importa la estabilidad. En piezas esbeltas, una pequeña deformación lateral puede crecer hasta gobernar el fallo antes de que el material alcance su capacidad última. Por eso hay que revisar la esbeltez, la longitud efectiva y el arriostramiento.

Deja de ser un problema puramente axial y aparece flexión compuesta. Eso aumenta las tensiones extremas y hace que la comprobación dependa no solo de la carga, sino también de la posición de la línea de acción, las uniones, los apoyos y las imperfecciones geométricas.

En cimentaciones y elementos de contacto con el terreno no basta con la resistencia. Hay que comprobar el asiento, la interacción suelo-estructura y, en pilotes, cómo se reparte la carga entre fuste y punta. En anclajes y micropilotes también importan la cabeza, la adherencia y la transferencia al estrato competente.
