Junta de dilatación en edificios - guía para evitar grietas

Una junta de dilatación bien resuelta evita algo más serio que una fisura estética: protege la estructura, los cerramientos y los acabados frente a los cambios de temperatura, la retracción de los materiales y ciertos movimientos diferenciales. En este artículo explico qué función cumple, dónde conviene situarla, cómo se dimensiona de forma razonable y qué errores terminan convirtiendo una solución técnica en una fuente de filtraciones y grietas.

Qué resuelve una junta de dilatación en un edificio

Yo suelo empezar por una idea sencilla: el edificio no es un bloque inmóvil. El hormigón, el acero, la fábrica de ladrillo y hasta los revestimientos cambian ligeramente de dimensión cuando sube o baja la temperatura; además, muchos materiales se acortan al secarse, se deforman con el tiempo o reciben pequeñas variaciones por humedad. Si esas deformaciones se bloquean, la tensión acaba saliendo por donde puede: fisuras, desprendimientos, abombamientos o filtraciones.

La función de la junta es darle al conjunto un punto de libertad. No elimina el movimiento, lo ordena. Y eso cambia por completo el comportamiento del edificio, porque la deformación deja de concentrarse en los puntos débiles del cerramiento, de la cubierta o de los encuentros entre paños. En estructuras habituales de hormigón o acero, el CTE permite simplificar el cálculo térmico cuando se disponen juntas de forma que no haya elementos continuos de más de 40 m; en otros sistemas, la distancia depende del material y del tipo de fábrica.

También conviene separar conceptos que a veces se mezclan. Una junta de dilatación puede coincidir con una junta estructural, pero no siempre ocurre así. Hay juntas que afectan a la estructura completa, otras que se limitan al cerramiento y otras que se diseñan para un acabado concreto. Si no distingues eso desde el proyecto, luego aparecen remedios parciales que no resuelven el problema de fondo. Con esa base clara, lo importante es saber dónde colocarla y con qué criterio.

Dónde conviene situarla y qué distancias usar como referencia

La ubicación no se decide por intuición. Yo la busco en los puntos donde el edificio “quiere” moverse de forma distinta: cambios de geometría, alas en L o U, encuentros con paramentos verticales, transiciones entre cuerpos de distinta rigidez y tramos largos sin interrupción. En cubiertas, la exigencia es todavía más estricta, porque el sol castiga mucho más la superficie exterior y el gradiente térmico puede ser grande entre caras expuestas y zonas protegidas.

En España, el DB SE-F del CTE fija distancias máximas orientativas para fábricas sustentadas según el material. No son una receta universal para cualquier edificio, pero sí una referencia muy útil para no proyectar a ciegas. Yo las uso como punto de partida y luego reviso la geometría real, la exposición solar, la humedad, el tipo de uso y la continuidad del resto de elementos constructivos.

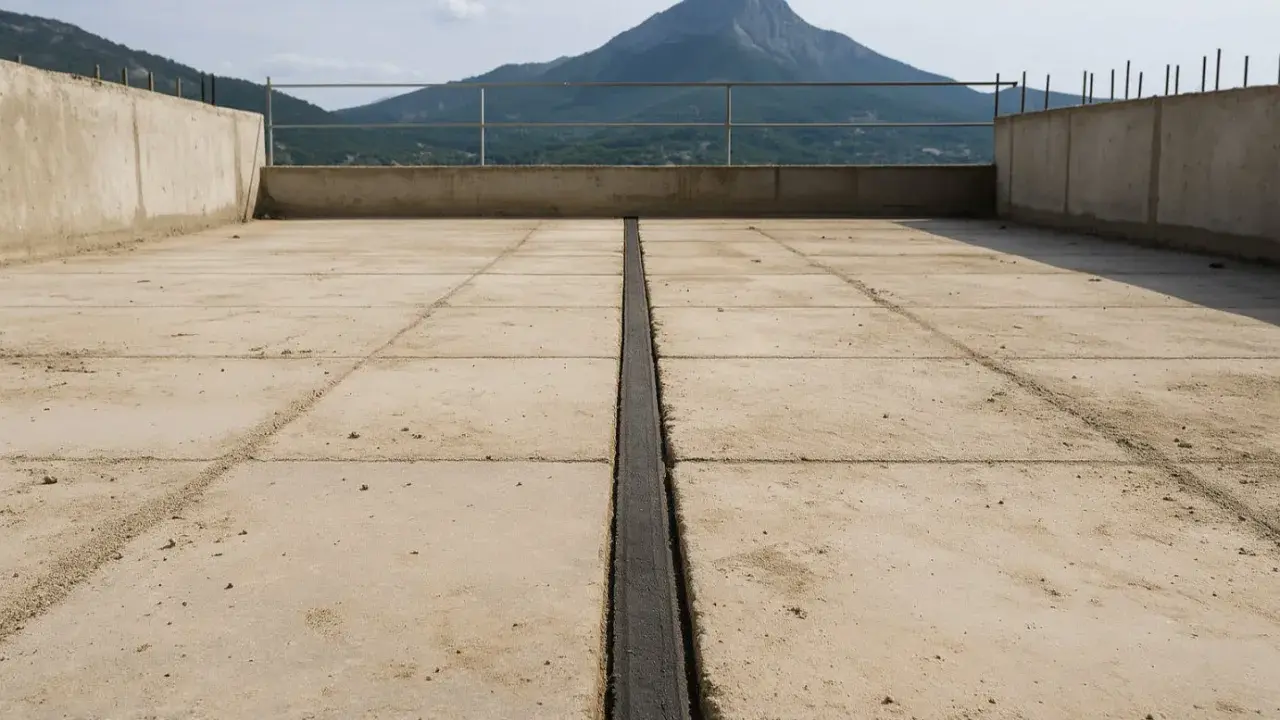

En cubiertas, el CTE exige además que la junta de dilatación tenga una separación máxima de 15 m entre juntas contiguas, que los bordes sean romos, con un ángulo aproximado de 45°, y que la anchura sea superior a 3 cm. Yo me fijo mucho en este punto porque una cubierta puede parecer “terminada” y, sin embargo, estar mal resuelta justo donde más agua recibe. Si la ubicación ya está bien pensada, el siguiente paso es el detalle constructivo, que es donde de verdad se gana o se pierde la solución.

Cómo debe diseñarse para que absorba movimiento y no dé problemas

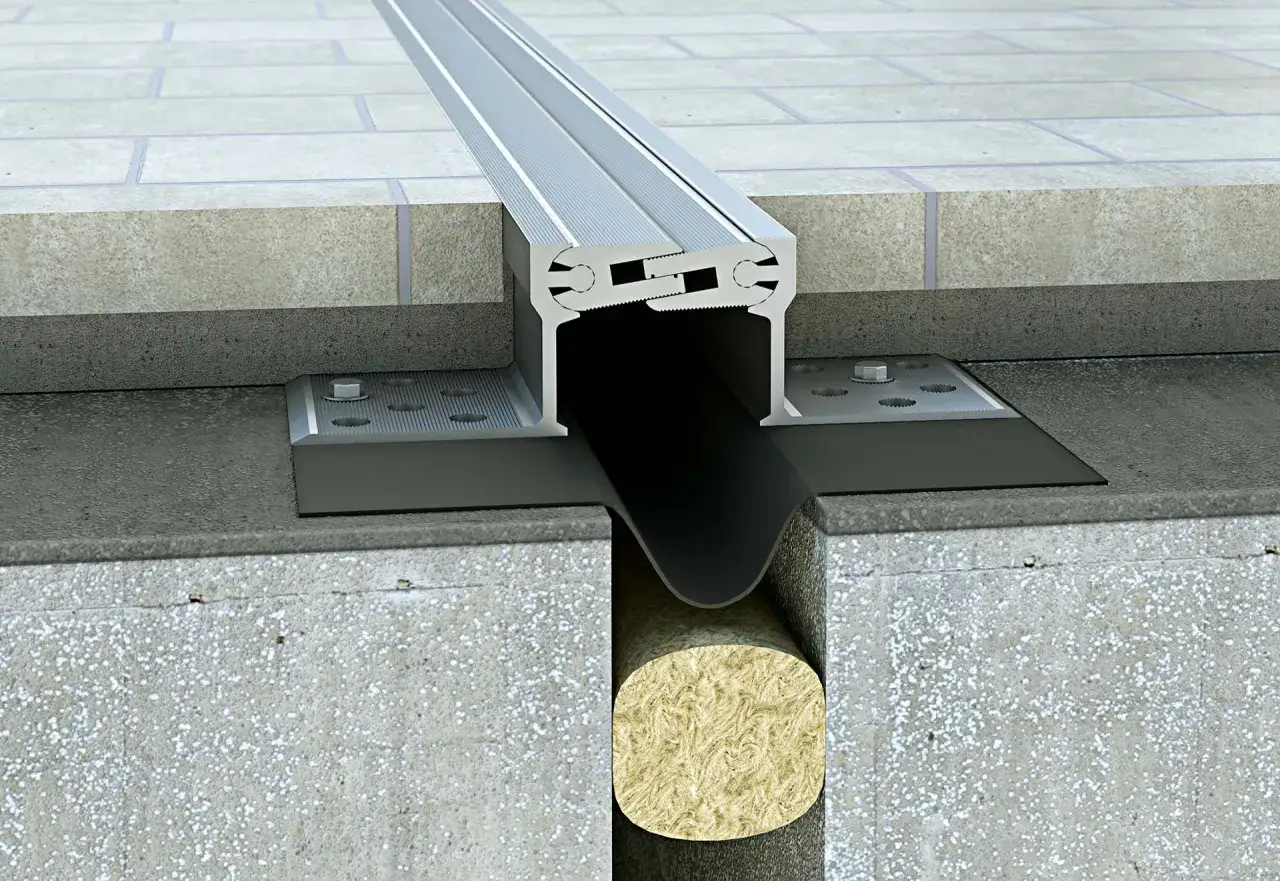

Una junta útil no depende solo del hueco. Depende de la secuencia completa: separación, relleno compresible, sellante, protección superficial y continuidad con el resto de capas. Cuando una de esas piezas falla, el movimiento acaba encontrando una vía rígida y la patología reaparece. En obra nueva lo veo a menudo: se deja la ranura, pero luego se “corrige” con materiales duros, y al cabo de poco tiempo la junta ha dejado de trabajar.

El detalle cambia según el elemento, pero hay una lógica común:

• Espacio suficiente para el movimiento previsto, sin estrangular el paso entre elementos.
• Material de respaldo no adherente, para controlar la profundidad del sellado y evitar que la masilla trabaje mal.
• Sellante elástico compatible con el soporte, la exposición solar y la amplitud de movimiento.
• Protección mecánica o perfil tapajuntas cuando la junta queda expuesta a tránsito, impacto o intemperie.
• Continuidad del detalle en todos los estratos que realmente acompañan el movimiento, no solo en el acabado visible.

El DB HS del CTE da criterios muy concretos para el sellado con masillas: en juntas mayores de 5 mm debe colocarse un relleno no adherente para limitar la profundidad; con poliuretanos, la junta debe tener al menos 8 mm de profundidad y no superar 25 mm de anchura; con acrílicos, la profundidad mínima sube a 10 mm y la anchura máxima sigue siendo 25 mm. Esa diferencia parece menor en papel, pero en obra cambia mucho el comportamiento a medio plazo.

En la práctica, yo desconfío de dos extremos: la junta excesivamente estrecha, que no admite movimiento real, y la excesivamente rígida, que convierte el sellado en una pieza decorativa sin función. El objetivo no es rellenar un vacío, sino permitir que el edificio siga moviéndose sin perder estanqueidad. Y eso nos lleva a los fallos que más se repiten en la obra real.

Los fallos que convierten la junta en una grieta futura

La mayoría de los problemas no nacen de una mala teoría, sino de una ejecución mediocre o de un mantenimiento inexistente. Cuando diagnostico una lesión, casi siempre encuentro alguno de estos patrones:

• Separación insuficiente entre cuerpos, lo que hace que el movimiento termine cargando sobre el revestimiento o el borde del forjado.
• Juntas interrumpidas por mortero, recrecidos o piezas rígidas, que anulan el trabajo previsto.
• Selladores incompatibles con la exposición exterior, el soporte o la amplitud del movimiento.
• Falta de protección frente al agua, con entrada de humedad y degradación progresiva del soporte.
• Encuentros mal resueltos en cambios de plano, esquinas, huecos de fachada o petos de cubierta.
• Ausencia de revisión periódica, aunque el edificio ya haya empezado a pedirla.

También veo un error conceptual muy habitual: pensar que si la junta está en el plano del proyecto, el problema ya está resuelto. No es así. Una junta mal sellada o mal alineada funciona durante un tiempo, pero acaba dejando manchas, desprendimientos o filtraciones en el mismo punto donde se intentó “ahorrar” detalle. Yo prefiero una solución sencilla pero continua a una solución vistosa que se rompe en la primera campaña de calor y lluvia. Y cuando aparecen fisuras que no respetan el dibujo de la junta, la siguiente sospecha debe ir más allá del cerramiento.

Cómo diferenciar un problema de junta de un asiento de cimentación

Este punto me parece especialmente importante en edificios y muros con relación directa con el terreno. No toda fisura cerca de una junta es una lesión por dilatación; a veces la causa está en la cimentación, en un asiento diferencial o en un cambio de condiciones del suelo. Y ahí la lectura técnica cambia por completo.

Cuando el problema sí es de dilatación, la fisura suele seguir una lógica bastante reconocible: aparece alineada con la junta, suele ser más o menos vertical y tiende a abrirse o cerrarse con la estación, la insolación o los ciclos térmicos. Si el sellante falla, se ve enseguida en la misma línea de discontinuidad. En cambio, cuando sospecho un asiento, me fijo en otros síntomas:

• Fisuras diagonales o en escalera, sobre todo cerca de huecos y esquinas.
• Desajuste de carpinterías, puertas que rozan o ventanas que pierden escuadra.
• Aperturas que no respetan el trazado previsto de la junta y se distribuyen por varios elementos.
• Daños más intensos en una zona del edificio que en la opuesta, algo muy típico en movimientos diferenciales.
• Relación con el terreno o con excavaciones próximas, cambios de humedad o suelos más compresibles de lo previsto.

En una obra con sótano, ladera, rellenos recientes o arcillas expansivas, yo revisaría primero el comportamiento del terreno y de la cimentación antes de culpar a la junta. Esa prudencia ahorra reparaciones mal dirigidas. Si el origen está en el soporte, sellar la fisura solo tapa el síntoma; el problema volverá a abrirse en cuanto cambie la carga, la humedad o la temperatura. Por eso merece la pena cerrar el tema con un criterio de mantenimiento, no solo de reparación puntual.

Lo que conviene revisar para que la junta dure años

La mejor junta es la que sigue funcionando sin llamar la atención. Para conseguirlo, yo haría una revisión periódica sencilla, pero constante, sobre todo en fachadas expuestas, cubiertas planas y edificios con grandes paños de fábrica. No hace falta complicarlo mucho; hace falta no olvidarlo.

• Estado del sellante: si ha perdido elasticidad, se ha cuarteado o se ha despegado del borde, toca intervenir.
• Presencia de agua o suciedad acumulada: una junta sucia deja de trabajar bien y acelera el deterioro.
• Continuidad del perfil o tapajuntas: cualquier pieza suelta o deformada abre la puerta a filtraciones.
• Compatibilidad con reparaciones anteriores: no todos los productos viejos y nuevos se llevan bien entre sí.
• Movimiento visible en épocas extremas: después de olas de calor, lluvias intensas o cambios bruscos de temperatura conviene mirar con más atención.

Si la junta está en cubierta, además, yo revisaría el encuentro con petos, sumideros y paramentos verticales, porque ahí suelen nacer las entradas de agua más traicioneras. Si está en fachada, me fijaría en el ciclo solar del paño y en si el sellado recibe radiación directa muchas horas al día. Y si el edificio ha sido reformado, cambiaría la prioridad: a veces una intervención en el acabado, en la carpintería o en la impermeabilización altera por completo el comportamiento de la junta original. Lo que más protege el edificio, al final, no es ocultar la junta, sino dejarla trabajar y comprobar de vez en cuando que todavía puede hacerlo.
