Capa de compresión en forjados - espesor, armado y errores

La capa de compresión es una de esas partes del forjado que no siempre se ven, pero que cambian por completo su comportamiento. Bien resuelta, hace que la estructura reparta mejor las cargas, gane rigidez y trabaje como un conjunto; mal ejecutada, aparecen fisuras, flechas y una sensación de debilidad que luego cuesta corregir. Aquí repaso qué función cumple, dónde se usa, qué espesores suelen ser razonables y qué errores conviene evitar en obra.

Qué hace realmente en un forjado

Yo la explico siempre de una forma sencilla: la capa de compresión es el tramo superior de hormigón que permite que nervios, viguetas o chapa colaborante dejen de comportarse como piezas aisladas y empiecen a trabajar como una sola unidad. Esa continuidad mejora la rigidez, reparte mejor las cargas puntuales y limita deformaciones locales.

Su papel no se limita a soportar compresión. También actúa como diafragma horizontal, es decir, como una losa que ayuda a distribuir acciones en planta y a dar estabilidad al edificio frente a empujes laterales. En un forjado bien detallado, esa función se nota en la sensación de monolitismo; en uno mal resuelto, el conjunto “respira” demasiado y aparecen fisuras donde no deberían.

Hay una idea que conviene dejar clara desde el principio: si el problema real está en la cimentación o en un asiento diferencial, la capa superior no lo cura. Puede repartir algo mejor la carga, pero no arregla una base que se mueve. Por eso, en estructuras, el contexto manda tanto como el propio hormigón. Y eso nos lleva a una cuestión práctica: no todos los forjados la necesitan igual ni la piden del mismo modo.

Dónde encaja mejor en cada sistema de forjado

La expresión se usa sobre todo en forjados de hormigón y en sistemas mixtos. En cada uno el objetivo es parecido, pero el modo en que la capa trabaja cambia bastante. El siguiente cuadro resume la diferencia sin complicarlo más de la cuenta:

La Guía de aplicación del Código Estructural a la edificación del CTE fija un ala mínima de 50 mm en losas nervadas y permite reducirla a 40 mm si se disponen bloques permanentes entre nervios. Esa referencia no es un capricho; responde a cómo se reparte el esfuerzo y a la rigidez que se necesita para que la sección funcione como se espera.

En la práctica, yo no me quedo solo con el número. Me fijo en el sistema completo: tipo de entrevigado, continuidad, apoyos, vibraciones, cargas de uso y, si hablamos de rehabilitación, estado real del soporte. Lo que vale en un forjado sano no necesariamente vale en uno con fisuración previa o con apoyo dudoso. A partir de aquí, el espesor y el armado dejan de ser teoría y pasan a ser decisión de proyecto.

Espesor, armadura y hormigón que suelen dar buen resultado

En obra se repiten dos errores: pensar que más espesor siempre resuelve más problemas y creer que una malla ligera puede sustituir la armadura que pide el cálculo. Ninguna de las dos ideas es buena. La capa superior debe tener el espesor suficiente para colaborar estructuralmente, alojar la armadura y permitir un recubrimiento correcto, pero sin añadir peso muerto innecesario.

Como referencia práctica, en muchos forjados unidireccionales la capa se mueve entre 4 y 5 cm. En reticulares, el valor habitual suele estar en torno a 5 cm, y en forjados mixtos de chapa colaborante la altura útil sobre la greca suele situarse por encima de 40 mm, subiendo a 50 mm cuando la solución exige un margen mayor de rigidez o una mejor respuesta al fuego, la vibración o la acción de diafragma.

La armadura de reparto es la pieza que muchas veces marca la diferencia entre un buen detalle y una fisuración prematura. Su función es controlar la retracción del hormigón, repartir tensiones locales y ayudar a que la sección responda de forma más uniforme. Cuando el recubrimiento supera 50 mm, el propio CTE recomienda valorar una malla de reparto bien situada en el espesor superior, algo que en obra se agradece mucho si hay cambios de temperatura, paños largos o trazados irregulares.

Yo suelo fijarme en tres condiciones de partida:

• Hormigón con trabajabilidad suficiente para llenar huecos y envolver la armadura sin segregación.
• Espesor uniforme, porque una capa irregular hace que el forjado no colabore igual en toda su superficie.
• Recubrimiento correcto, para proteger el acero y evitar que una capa demasiado fina se fisure antes de tiempo.

El Catálogo de Elementos Constructivos del CTE trabaja, además, con referencias de 50 mm en varios forjados reticulares típicos, lo que confirma algo importante: cuando se habla de esta capa, la cifra no es decorativa, sino estructural. Y una vez fijados espesor y armado, el resultado depende mucho de cómo se ejecute.

Cómo se ejecuta sin perder rigidez

La teoría falla mucho menos que la obra. Si la base no está bien preparada o si el hormigón se vierte sin control, la capa deja de comportarse como una pieza estructural fiable. Yo la reviso siempre en tres momentos: antes, durante y después del vertido.

Preparar la base y respetar el nivel

La superficie debe estar limpia, sin polvo, sin partes sueltas y sin restos que impidan la adherencia. En un forjado nuevo, esto incluye comprobar apeos, alineación y continuidad del soporte. En una rehabilitación, además, hay que valorar si el soporte existente admite la nueva carga sin introducir tensiones no previstas.

También conviene mojar la base cuando corresponda, pero sin dejar agua encharcada. La idea es evitar que el soporte chupe el agua de amasado demasiado rápido. Si eso pasa, el hormigón pierde parte de su capacidad de hidratación y sube el riesgo de fisura superficial.

Verter, vibrar y repartir

El vertido debe hacerse de forma continua y con control del espesor real. En una capa delgada, cualquier error de reparto se traduce enseguida en una zona débil. La vibración, por su parte, tiene que ser suficiente para compactar, pero no agresiva hasta el punto de desplazar la armadura o provocar segregación.

En forjados colaborantes, además, me interesa que la chapa soporte bien el peso del hormigón fresco y del personal de obra. Si no lo hace, se apuntala. Saltarse ese paso para ahorrar medios auxiliares suele salir caro.

Lee también: Código Estructural y EHE - qué cambia en cimentaciones

Curar y no cargar antes de tiempo

El curado es el tramo menos vistoso y, muchas veces, el más olvidado. En condiciones normales, mantener húmeda la superficie durante varios días marca una diferencia enorme en la fisuración por retracción. Yo no me quedo tranquilo si el hormigón se deja secar al aire a las pocas horas, sobre todo con calor, viento o baja humedad ambiental.

Tampoco conviene cargar el forjado antes de tiempo. Palets, acopios y tránsito intensivo durante las primeras fases de endurecimiento pueden dejar una huella que ya no se corrige después. Cuando una capa falla en esta etapa, el problema suele aparecer más tarde como fisura fina, flecha excesiva o pérdida de planeidad. Y ahí ya no sirve culpar solo al hormigón.

Con una ejecución cuidada, la capa trabaja como debe; sin ella, el detalle más correcto en planos pierde parte de su valor. El siguiente paso es entender qué errores concretos la perjudican más.

Errores que más castigan la durabilidad

• Confundirla con un recrecido cualquiera: si se trata como un simple relleno, se pierde su papel estructural.
• Reducir espesor sin redimensionar: ahorrar 1 cm puede parecer poco, pero en rigidez y recubrimiento se nota mucho.
• Olvidar la armadura de reparto: sin ella, la retracción abre fisuras con mucha más facilidad.
• Vertir sobre una base sucia o seca en exceso: la adherencia empeora y la capa deja de colaborar con el soporte.
• No respetar el curado: una superficie que pierde agua demasiado rápido fisura antes y envejece peor.
• Cargar el forjado demasiado pronto: el hormigón aún no ha desarrollado la resistencia que necesita para trabajar con seguridad.

También veo fallos de detalle en encuentros con pilares, muros o bordes de forjado. Allí, la capa no puede resolver sola una mala transición geométrica ni un problema de apoyo. Si faltan juntas donde hacen falta, o si el borde no está bien confinado, el hormigón termina manifestando tensiones que nadie había querido ver en obra.

Y esto enlaza con una cuestión muy habitual en rehabilitación: cuándo merece la pena reforzar un forjado con una nueva capa y cuándo conviene buscar otra solución.

Cuándo un recrecido tiene sentido y cuándo no

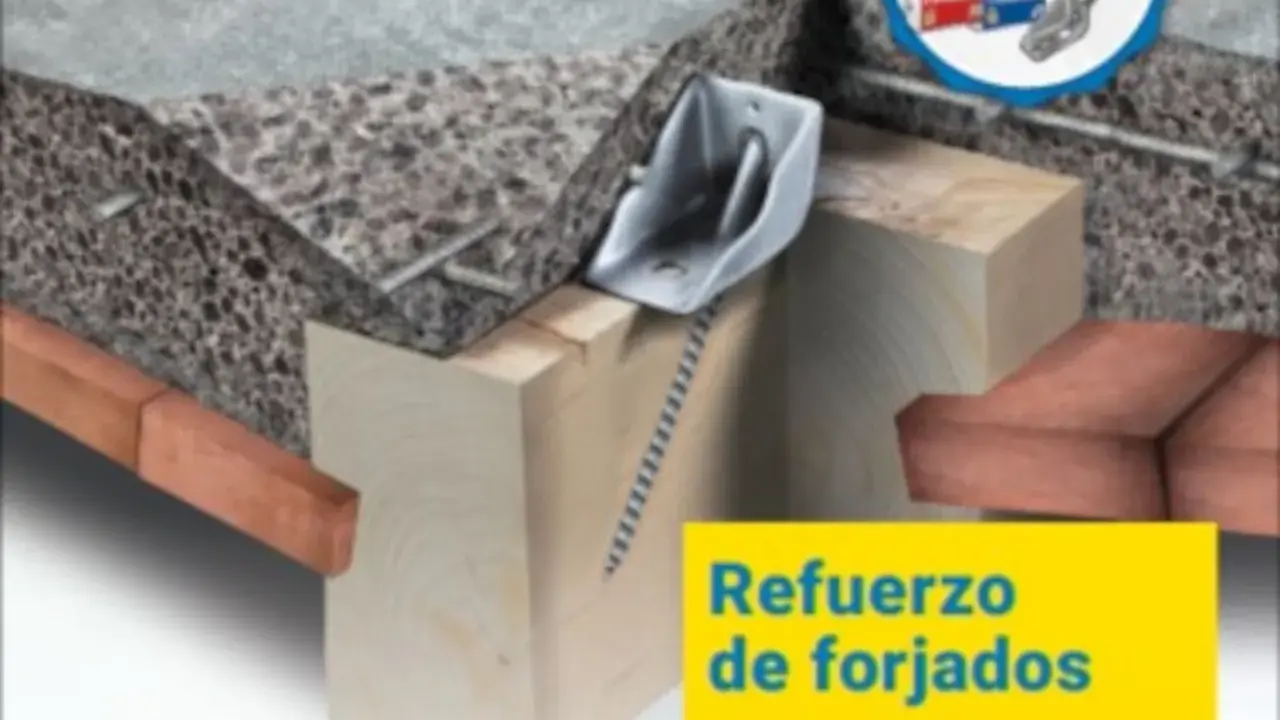

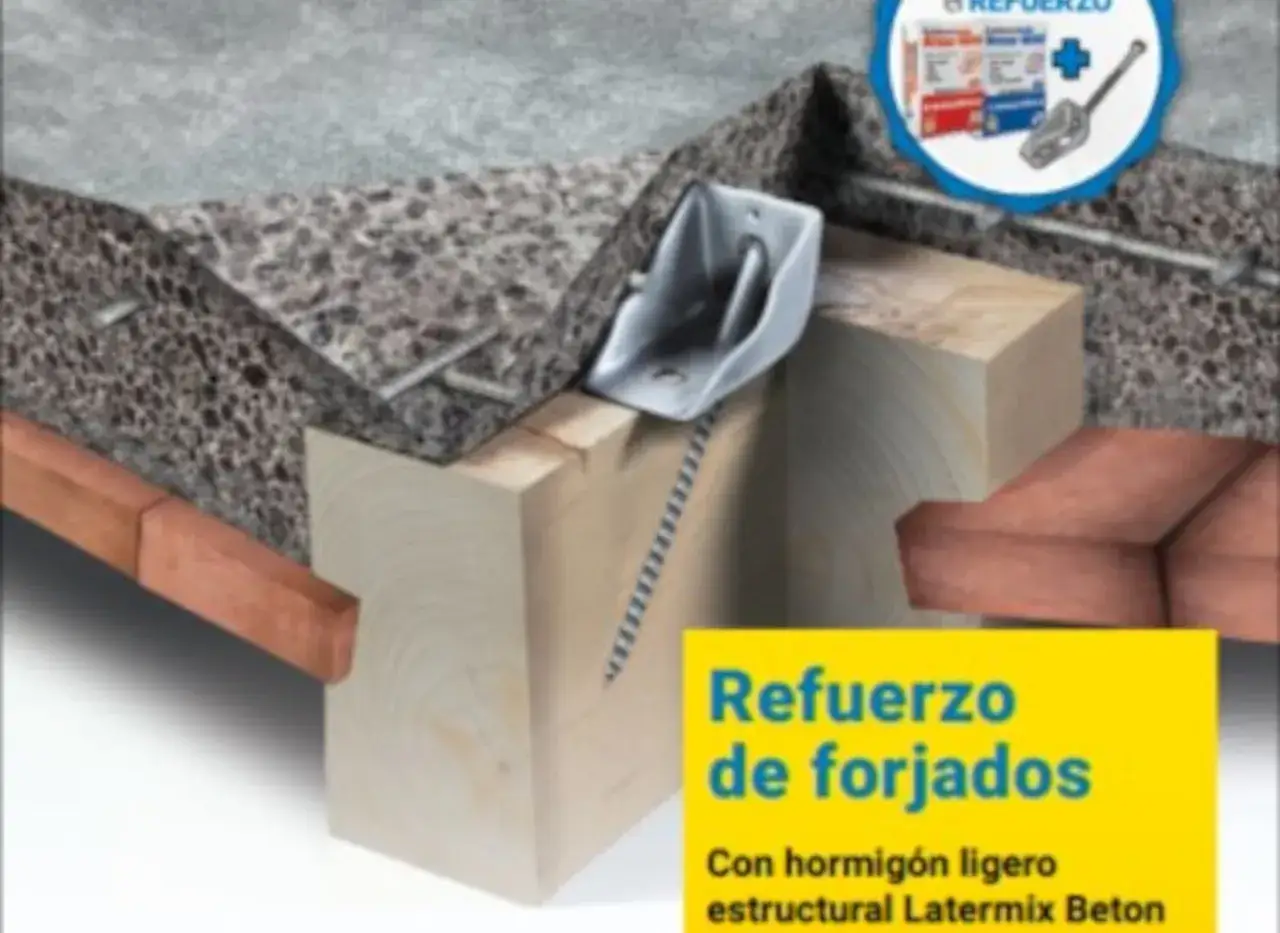

Un recrecido armado o una nueva capa de compresión tiene mucho sentido cuando el objetivo es aumentar la rigidez, repartir mejor una sobrecarga, mejorar la colaboración entre piezas o corregir un forjado que trabaja con margen insuficiente pero sin una patología grave de base. También es útil cuando se quiere compatibilizar el forjado con un cambio de uso, siempre que el cálculo lo admita.

No lo veo como solución principal si el forjado presenta deformaciones activas por asentamientos, si los apoyos están dañados o si existe corrosión avanzada en la armadura original. En esos casos, primero hay que resolver la causa. La nueva capa puede ayudar, sí, pero no sustituye una intervención bien planteada sobre la estructura existente.

Si tuviera que resumirlo en una frase, diría que una buena capa superior mejora un sistema que ya tiene sentido estructural; no hace milagros sobre una estructura que falla por su base. Esa distinción, en rehabilitación, es la que ahorra muchos diagnósticos erróneos y bastantes obras mal planteadas.

Lo que reviso antes de dar el detalle por cerrado

• Que el sistema de forjado esté bien identificado y no se mezclen soluciones distintas en un mismo detalle.
• Que el espesor previsto permita colaborar a la sección sin añadir peso innecesario.
• Que la armadura de reparto y los recubrimientos estén bien resueltos.
• Que existan condiciones reales para compactar, curar y proteger el hormigón.
• Que los apoyos y la cimentación no estén trasladando un problema que la capa no puede corregir.

Si estas cinco comprobaciones están bien, la capa de compresión deja de ser un simple espesor de hormigón y pasa a ser una pieza estructural útil, duradera y coherente con el resto del edificio. En estructuras, eso es lo que marca la diferencia entre una solución correcta en papel y una solución fiable en obra.
