Un buen detalle constructivo de un forjado reticular no se limita a dibujar casetones y nervios. Tiene que explicar cómo trabaja la losa, qué pasa en apoyos y perímetros, cómo se resuelven los ábacos, qué refuerzos aparecen en huecos y por qué una omisión pequeña en obra puede acabar en fisuras, flechas excesivas o problemas de punzonamiento. Aquí repaso la sección típica, los puntos singulares y la forma correcta de leerla y ejecutarla para que el sistema funcione de verdad.
Lo esencial que conviene revisar antes de dar por bueno el detalle
- La retícula no se define solo por el canto: importan el intereje, el ancho del nervio y el espesor de la capa de compresión.
- Los apoyos en pilares son la zona más delicada por el riesgo de punzonamiento.
- El borde del forjado necesita cierre perimetral, continuidad de armaduras y una solución clara para la fachada o el peto.
- Los huecos para instalaciones y escaleras no se improvisan: se refuerzan o se reubican.
- La ejecución en obra pesa tanto como el cálculo; un mal apeo o un casetón mal fijado arruinan un buen proyecto.
- En España, el marco técnico vigente para estas estructuras es el Código Estructural, así que los detalles antiguos conviene revisarlos con criterio actual.
Qué debe mostrar un detalle de forjado reticular
Yo suelo empezar por una idea simple: un detalle útil no es el que “se ve bien”, sino el que permite construir sin adivinar nada. En un forjado reticular bien definido deben aparecer la geometría de la retícula, la dirección de trabajo, el canto total, el espesor de compresión, la disposición de armaduras, el tratamiento de apoyos y la forma de cerrar bordes y huecos.
Si el plano solo enseña la planta de casetones, el proyecto está a medias. Falta información que luego se convierte en dudas de obra: qué pasa en el encuentro con el pilar, cuánto macizado lleva el apoyo, cómo se resuelve el borde libre, qué sucede en una escalera o qué refuerzo exige un hueco de instalaciones. En estructuras, esas “pequeñas” decisiones son las que separan un detalle sólido de un dibujo decorativo.
También conviene mirar el detalle con el marco normativo actual en la cabeza. En España ya no trabajamos como si la antigua EHE-08 siguiera viva: hoy la referencia es el Código Estructural. Eso no cambia la física del sistema, pero sí la forma correcta de justificar espesores, recubrimientos, control de ejecución y compatibilidad de materiales.
Desde esa base ya se entiende mejor la sección, que es donde se ve realmente si el forjado está resuelto o solo representado.

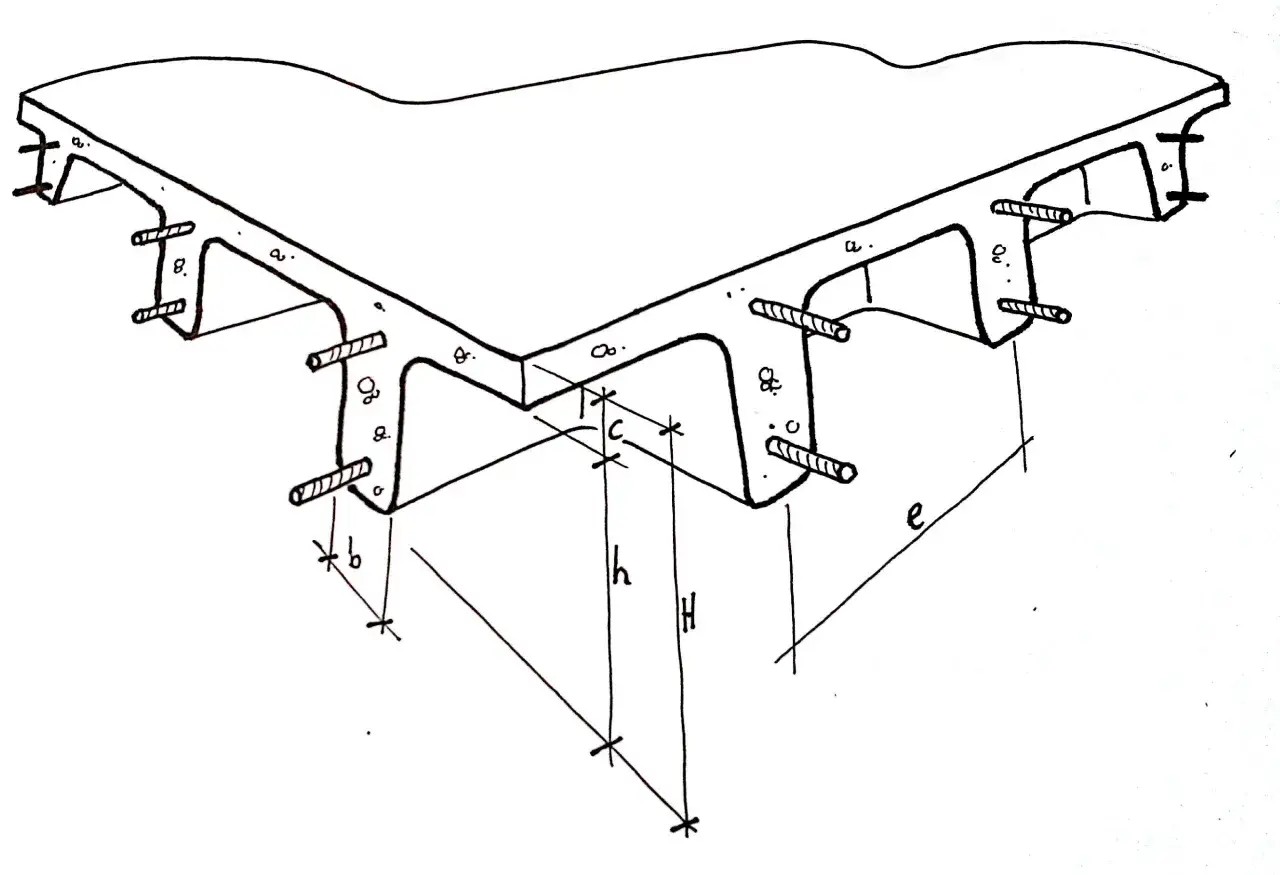

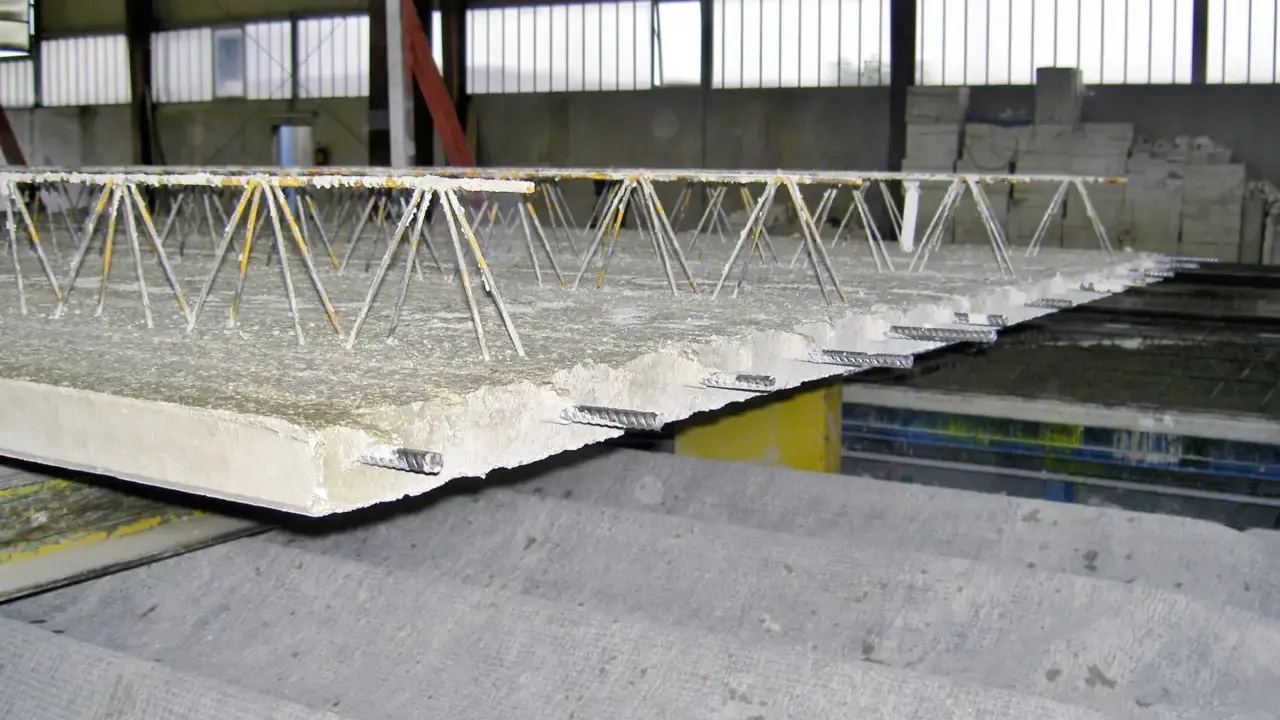

Las piezas que forman la sección
En un forjado reticular todo tiene una función concreta. Yo prefiero leerlo como un sistema de capas y no como una lista de piezas sueltas, porque así se entiende por qué una variación en un elemento afecta al resto.
| Elemento | Función | Valor orientativo habitual | Qué reviso yo |
|---|---|---|---|
| Nervio | Resiste flexión y conduce las cargas hacia los apoyos | 10 a 12 cm de ancho en soluciones habituales | Recubrimiento, continuidad de armado y alineación con la retícula |
| Casetón | Aligera la losa y define los huecos entre nervios | Interejes frecuentes de 70 a 80 cm | Estabilidad durante el hormigonado y compatibilidad con instalaciones |
| Capa de compresión | Solidariza la retícula y reparte esfuerzos | En obra se ven mucho 5 a 7 cm, según sistema y cálculo | Espesor real, mallazo y buen vibrado |
| Ábaco o capitel | Reduce el riesgo de punzonamiento en torno al pilar | Variable según carga y geometría | Dimensión suficiente y armado bien anclado |
| Zuncho perimetral | Cierra el borde y da rigidez al contorno | Se define en cada proyecto | Continuidad con fachada, peto o borde libre |
| Armadura de reparto | Distribuye tensiones y controla fisuración | Según proyecto y separación de retícula | Solapes, separación, apoyos y recubrimiento |
Las series más habituales en edificación siguen girando en torno a cantos de 25+5, 30+5 o 35+5 cm, aunque no hay que convertir esos números en dogma. El canto útil depende de la luz, la carga, la flecha admisible y el sistema aligerante. Un detalle serio siempre deja claro qué parte es orientativa y qué parte está cerrada por cálculo.
Con esta anatomía en mente, ya se puede leer el corte del forjado sin confundir una solución real con un esquema demasiado optimista.
Cómo leer el detalle de abajo arriba
Yo suelo revisar la sección como si fuera una secuencia de montaje. Si una capa no encaja con la siguiente, el plano está pidiendo problemas.
- Apeo y encofrado. La cimbra debe soportar el peso del hormigón fresco, de la ferralla y de los propios casetones sin deformaciones excesivas.
- Casetones o aligerantes. Se colocan para crear los vacíos entre nervios y deben quedar bien alineados, sin flotaciones ni desplazamientos.
- Nervios armados. Son la “espina dorsal” del sistema; ahí debe verse con claridad la armadura inferior y, donde toque, la superior sobre apoyos.
- Capa de compresión. Es la piel estructural superior que liga todo el conjunto. Si queda pobre de espesor o mal vibrada, el forjado lo acusa pronto.
- Armadura de reparto. Ayuda a repartir esfuerzos entre nervios y limita fisuración por retracción y temperatura.
- Apoyos y zonas macizadas. Cerca de pilares y bordes la retícula cambia de comportamiento; ahí aparecen el ábaco, el capitel o el macizado local.
Dos conceptos que conviene no mezclar son el momento negativo, que aparece sobre los apoyos y exige armadura superior, y el punzonamiento, que es la posible perforación local de la losa en torno al pilar por concentraciones de tensiones. Si el detalle no resuelve ambos, la sección está incompleta.
Cuando leo un plano y no distingo bien la zona de vano de la zona de apoyo, sospecho. En un reticular, esa transición es la que manda gran parte del comportamiento estructural real.
Los encuentros que mandan el comportamiento real
Los problemas importantes casi siempre nacen en los encuentros. El paño central suele estar bastante controlado; lo difícil es lo que ocurre en pilares, bordes, huecos y cambios de nivel.
Pilares y punzonamiento
En torno al pilar, la losa deja de trabajar como una retícula uniforme y pasa a concentrar esfuerzos. Por eso aparecen los ábacos o capiteles, que aumentan la capacidad resistente local. Si el detalle reduce demasiado esa zona o la dibuja sin armado coherente, el riesgo sube mucho.
Bordes y zunchos perimetrales
El borde no es una línea de acabado; es una zona estructural. El zuncho perimetral cierra el sistema, ayuda a repartir cargas y mejora el comportamiento frente a torsiones y deformaciones del contorno. Además, facilita resolver la unión con fachada, peto o borde libre sin dejar la estructura “abierta”.
Huecos para instalaciones y escaleras
Un hueco pequeño no siempre es pequeño desde el punto de vista estructural. Si corta varios nervios o invade una zona próxima a apoyo, deja de ser una incidencia menor. Yo prefiero ver el hueco resuelto con refuerzo específico, borde macizado o reubicación, antes que con una nota genérica de “ejecutar en obra”.
Lee también: Nave industrial bien calculada - estructura, terreno y solera
Cambios de nivel y vuelos
Los escalones de forjado, vuelos y retranqueos son puntos sensibles porque introducen excentricidades y cambios de rigidez. En estos casos el detalle debe decir claramente cómo continúa la armadura, cómo se apoya el sistema y qué parte se maciza para mantener la seguridad del conjunto.
Si estos encuentros están bien resueltos, el forjado deja de ser una suma de piezas y pasa a comportarse como una estructura continua. Y ahí es donde la ejecución en obra empieza a ser decisiva.
La secuencia de obra que evita problemas
He visto más fallos por una mala ejecución que por una mala teoría. La secuencia importa porque un forjado reticular es sensible al replanteo, al orden de montaje y a la colocación correcta de cada elemento.
- Replanteo y nivelación. Antes de colocar nada, hay que comprobar ejes, cotas y apoyos reales. Un error de partida se multiplica en toda la retícula.
- Montaje de cimbra y sopandas. El sistema de apuntalamiento debe resistir sin deformarse ni generar flechas prematuras.
- Colocación de casetones. Deben quedar sujetos y perfectamente alineados para que no se muevan durante el vertido.
- Armado de nervios y zonas singulares. Aquí se resuelven los puntos realmente delicados: pilares, bordes, huecos y refuerzos locales.
- Hormigonado y vibrado. El vertido tiene que evitar desplazamientos del aligerante y asegurar el llenado de nervios y zonas macizadas.
- Curado y desencofrado. No se debe acelerar por costumbre; los plazos dependen del proyecto, la temperatura y la resistencia realmente alcanzada.
Los errores repetidos suelen ser muy parecidos: casetones mal fijados, armaduras superiores mal solapadas, separadores insuficientes, recubrimientos pobres o una cimbra que cede antes de tiempo. Si además hay prisas en el descimbrado, el forjado puede llegar a la puesta en carga con deformaciones que ya no desaparecen.
Por eso, cuando una obra quiere “ganar tiempo” en este punto, yo soy prudente: un día ahorrado hoy puede convertirse en una reparación cara mañana.
Casetón perdido o recuperable qué cambia en la práctica
La diferencia entre casetón perdido y recuperable no es un matiz comercial; cambia la logística, el residuo, el control de obra y, a veces, hasta la forma de organizar el detalle. La estructura puede ser muy parecida, pero la ejecución no se vive igual.
| Opción | Ventajas | Inconvenientes | Cuándo suele encajar mejor |
|---|---|---|---|
| Casetón perdido | Montaje más simple y menor manipulación en obra | Genera residuo y no permite recuperar el elemento | Obra repetitiva, plazos ajustados y ejecución convencional |
| Casetón recuperable | Menos residuo y mayor reutilización del sistema | Exige más control en desencofrado y en la secuencia de obra | Obras con buena planificación y equipos acostumbrados al sistema |
| Aligerante especial o técnico | Puede mejorar peso propio, paso de instalaciones o comportamiento térmico | Obliga a revisar compatibilidad con fuego, acústica y detalle de unión | Proyectos con exigencias específicas y detalles muy coordinados |
La elección correcta no depende solo del material del casetón. También importa la altura libre disponible, la coordinación con instalaciones, el peso propio que admite la estructura y el nivel de repetición de la obra. En un proyecto serio, cambiar el aligerante sin revisar el detalle completo suele ser una mala idea.
Con cualquiera de las tres opciones, yo no cerraría el diseño sin una revisión final de ejecución y de puntos singulares.
La revisión que yo haría antes de hormigonar
Antes de dar el visto bueno, revisaría una lista corta pero exigente. Es la forma más rápida de detectar si el detalle está realmente preparado para obra.
- Que el canto total y la capa de compresión coinciden con el cálculo y con el sistema elegido.
- Que los nervios tienen continuidad y recubrimiento suficiente.
- Que el armado superior aparece de forma clara en apoyos y zonas de momento negativo.
- Que los pilares llevan su solución de ábaco, capitel o macizado local correctamente definida.
- Que el borde perimetral cierra la retícula sin dejar discontinuidades raras.
- Que los huecos están dibujados con su refuerzo y no como simples vaciados.
- Que los casetones están bien coordinados con la disposición de instalaciones.
- Que la secuencia de hormigonado, curado y descimbrado está prevista sin improvisaciones.
Si estas comprobaciones están resueltas, el detalle deja de ser una lámina bonita y se convierte en una solución construible, coherente y defendible en obra. Ese es el nivel de rigor que yo buscaría en cualquier estructura de hormigón con retícula, porque ahí es donde de verdad se gana o se pierde la calidad del forjado.
