El punzonamiento es uno de los fallos más delicados en losas, forjados reticulares y losas de cimentación, porque aparece alrededor de un pilar y puede desarrollarse de forma frágil si el hormigón no basta. En este artículo explico cuándo hace falta refuerzo, cómo se dispone la armadura de punzonamiento en España según el Código Estructural y qué alternativas conviene valorar antes de cargar la solución con más acero. También verás los errores que más penalizan en obra y las reglas prácticas que yo revisaría para no sobredimensionar ni quedarse corto.
Lo esencial para resolver el punzonamiento sin complicar la obra
- El problema aparece cuando una carga concentrada, casi siempre un pilar, supera la capacidad local del hormigón alrededor del apoyo.
- El Código Estructural comprueba la cara del pilar, el perímetro crítico y, si hace falta, un perímetro exterior donde ya no se necesita refuerzo.
- En la práctica española, las losas de menos de 200 mm conviene dimensionarlas para no depender de este refuerzo.
- Si el refuerzo es necesario, lo normal es trabajar con varias coronas, no con una única línea de acero mal distribuida.
- Antes de añadir más armadura, muchas veces compensa revisar el canto, el tamaño del pilar o la presencia de un capitel o ábaco.
- En losas de cimentación, la reacción del terreno ayuda, pero no sustituye una comprobación completa.
Qué resuelve realmente el punzonamiento alrededor del pilar
Cuando yo reviso una losa plana, empiezo por una idea muy simple: el hormigón no falla por igual en toda la superficie, falla donde la carga entra de forma muy concentrada. Alrededor del pilar se forma un cono o tronco de pirámide de fisuración y, si no hay reserva resistente suficiente, el apoyo puede perforar la losa con muy poca advertencia previa.
Por eso este detalle no se parece a una armadura secundaria cualquiera. Su función es contener una rotura local que, además, suele gobernar en losas sin vigas, en forjados reticulares con pilares muy cargados y en cimentaciones flexibles. En un pilar interior el reparto es más amable; en borde y esquina el problema se endurece enseguida porque se pierde perímetro resistente y aparece excentricidad.
En la práctica, la armadura contra punzonamiento me parece una solución de control, no una licencia para relajar la geometría. Si el canto es escaso, la carga es alta o el pilar es pequeño, el refuerzo acaba trabajando al límite y la decisión estructural correcta suele estar en el conjunto, no en una sola corona de acero. Para decidir si hace falta, primero hay que entender cómo lo comprueba la norma y en qué punto deja de bastar el hormigón.
Cómo se comprueba según el Código Estructural
En España, la referencia que yo usaría es el Código Estructural, publicado en el BOE. La lógica de cálculo es bastante clara: se revisa la tensión de punzonamiento en la cara del pilar y en el perímetro crítico situado, en condiciones normales, a 2d del apoyo; si el elemento es una losa de cimentación, además conviene revisar la contribución favorable de la presión del terreno y no confiarlo todo a un único perímetro.
| Situación | Qué cambia en el cálculo | Qué suele pasar en la práctica |
|---|---|---|
| Pilar interior | El perímetro resistente es más amplio y el reparto es simétrico. | Suele ser el caso más sencillo de verificar. |
| Pilar de borde | Se pierde parte del perímetro y aumenta la penalización por excentricidad. | La armadura suele crecer rápido si el canto es justo. |
| Pilar de esquina | El perímetro útil se reduce todavía más. | Es uno de los casos más exigentes del conjunto. |
| Losa de cimentación | La reacción del terreno puede restarse en parte, pero hay que revisar más de una sección. | No conviene dar por bueno solo el perímetro exterior. |
La propia guía de aplicación del Código Estructural recuerda algo que a veces se olvida: en losas de cimentación gruesas, comprobar solo un perímetro puede ser insuficiente, porque la demanda puede ser mayor en secciones más interiores. También deja una lectura muy útil para el proyecto: los pilares de borde y esquina penalizan mucho más que los interiores, y no merece la pena tratar los tres casos como si fueran equivalentes.
Si tuviera que resumir la parte normativa en una frase, diría esto: primero compruebo si el hormigón solo llega, luego veo si la armadura transversal es necesaria y, solo después, cuantifico cuánto margen real tengo antes de llegar al límite. Con esa base, ya tiene sentido hablar del detalle de armado y de las coronas que realmente funcionan en obra.

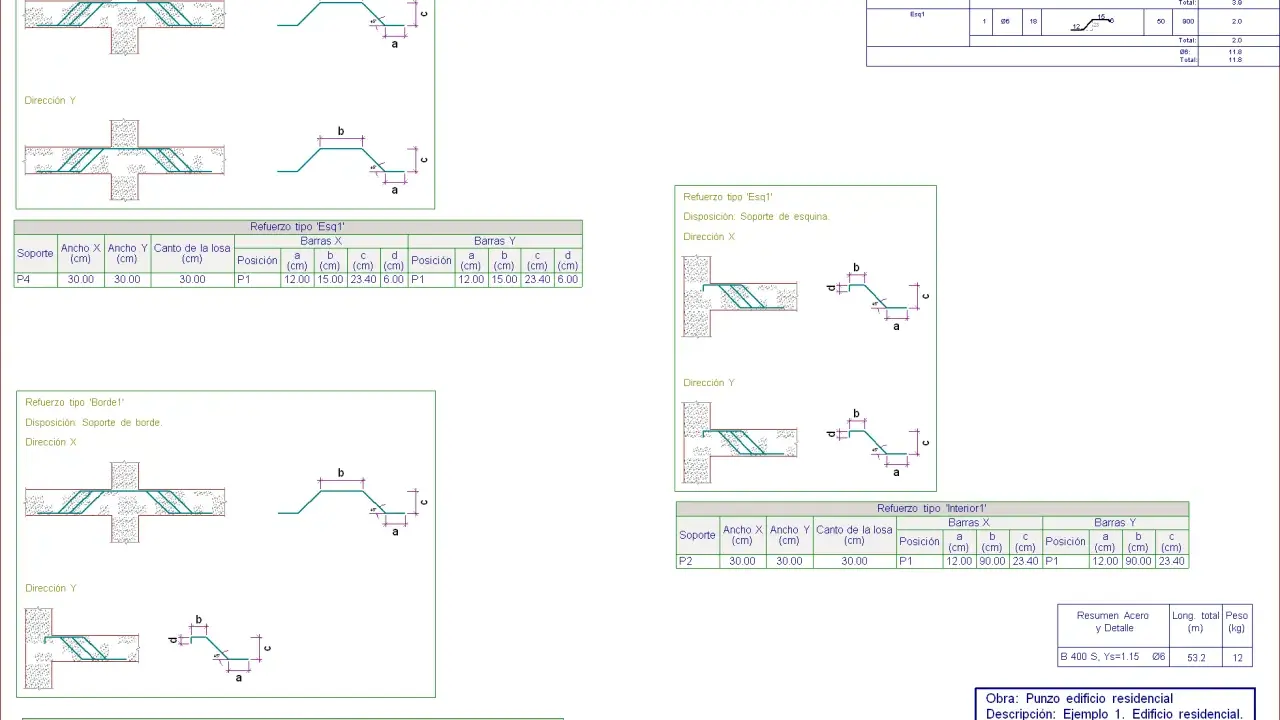

Cómo se dispone y qué tipo de refuerzo funciona mejor
Cuando el refuerzo es necesario, la geometría importa tanto como la cuantía. La disposición habitual parte de varias coronas concéntricas alrededor del pilar, no de una banda aleatoria de acero colocada “por si acaso”. La primera corona no debería ir pegada al pilar: en la práctica española se toma a partir de 0,3d de la cara y, normalmente, se coloca cerca de 0,5d. Además, la separación entre coronas no debería superar 0,75d, y dentro de cada perímetro la separación entre ramas se controla con bastante rigor.
Yo suelo insistir en esto porque es donde se gana o se pierde eficacia de verdad. Un detalle mal repartido, aunque tenga bastante acero en metros cuadrados, trabaja peor que otro más limpio y bien escalonado. La normativa también pone un límite claro a la capacidad que puede aportar el refuerzo: no crece sin fin, y el sistema acaba topando con una mejora máxima de 1,5 veces la resistencia sin armadura, salvo justificación específica de productos ensayados.
| Tipo de refuerzo | Ventaja principal | Limitación práctica | Cuándo lo veo útil |
|---|---|---|---|
| Cercos o estribos verticales | Son el detalle más reconocible y fácil de justificar. | Congestionan el armado si el pilar es pequeño. | Losas planas y soluciones convencionales. |
| Barras dobladas | Reducen piezas especiales y pueden simplificar el montaje. | Hoy las veo menos frecuentes y su colocación exige más cuidado. | Casos modestos y geometrías compatibles. |
| Sistemas patentados con pernos o raíles | Dan muy buen control local y suelen ordenar mejor la obra. | Requieren justificación técnica específica y buen encaje con el encofrado. | Forjados planos muy cargados o zonas con poco canto disponible. |
En obra, yo priorizo el sistema que deje más margen para montar ferralla, hormigonar y vibrar sin conflictos. Si el detalle obliga a doblar barras por todas partes o a concentrar demasiadas piezas en una sola zona, el problema deja de ser solo resistente y pasa a ser constructivo. Y ahí es donde una alternativa geométrica puede funcionar mejor que seguir añadiendo acero.
Cuándo merece más la pena cambiar la geometría que añadir acero
No siempre la mejor respuesta es poner más armadura. A veces, la solución más sensata consiste en modificar el sistema para que el punzonamiento deje de gobernar o, al menos, para que deje de hacerlo de forma tan agresiva. Esto es especialmente cierto en edificios con pilares muy cargados, losas relativamente delgadas o apoyos de borde que ya vienen penalizados de origen.
| Solución estructural | Qué mejora | Cuándo la prefiero | Ojo con |
|---|---|---|---|
| Aumentar el canto | Sube la resistencia y mejora el brazo útil. | Cuando todavía hay margen de arquitectura. | Penaliza peso propio y altura libre. |
| Agregar capitel o ábaco | Amplía la zona resistente alrededor del pilar. | En losas planas donde el detalle arquitectónico lo admite. | Puede complicar la coordinación con instalaciones. |
| Agrandar el pilar | Mejora el perímetro de control y reduce tensiones. | Cuando el pilar aún está en fase de definición. | Condiciona fachadas, aparcamiento y trazado. |
| Introducir pretensado | Reduce demanda y puede mejorar la respuesta global. | En proyectos donde ya se justifica por el conjunto. | Eleva complejidad y exige control de ejecución. |
Hay un matiz que yo considero decisivo: el refuerzo contra punzonamiento no debería tapar una mala elección de partida. Si la losa es muy fina o el pilar muy pequeño, casi siempre conviene estudiar primero el cambio geométrico. Y si el elemento es una cimentación, el diálogo entre cálculo estructural y geotecnia se vuelve todavía más importante, porque la presión del terreno y la rigidez de la base cambian el reparto real de esfuerzos.
Los fallos que más penalizan en proyecto y en obra
La mayor parte de los problemas no vienen de una teoría mal entendida, sino de detalles pequeños que se arrastran hasta obra. Yo vigilaría especialmente estos puntos:
- Colocar la primera corona demasiado lejos del pilar y perder eficacia justo donde más se necesita.
- Olvidar la diferencia entre pilares interiores, de borde y de esquina, como si todos trabajaran igual.
- Confundir la densidad lineal de armadura con el armado total del detalle.
- No revisar huecos, pasatubos o encuentros con otras armaduras cerca del perímetro crítico.
- Dar por bueno el perímetro exterior sin comprobar si en una losa de cimentación hay secciones interiores más desfavorables.
- Suponer que más acero siempre compensa un canto insuficiente o un apoyo demasiado pequeño.
También veo errores de coordinación muy típicos: una armadura de punzonamiento bien calculada que luego no cabe con las instalaciones, una corona que interfiere con el armado negativo o un capitel que resuelve la mecánica pero rompe la arquitectura. Son detalles muy distintos, pero todos terminan en el mismo sitio: una solución técnicamente correcta en papel y difícil de ejecutar sin improvisaciones. Si esas comprobaciones están en orden, el detalle deja de ser un parche y pasa a formar parte de una solución estructural limpia.
Lo que yo revisaría antes de cerrar el detalle
Antes de dar por cerrado el diseño, yo volvería a tres preguntas muy concretas: si el hormigón por sí solo llega, si el refuerzo realmente cabe y si la geometría elegida no está obligando al acero a hacer un trabajo que debería resolver la forma. En punzonamiento, esa secuencia evita muchas decisiones defensivas que luego encarecen la obra sin aportar seguridad real.
Si el proyecto está en fase de definición, todavía estás a tiempo de mover el problema con el canto, el apoyo o el capitel. Si ya estás en una fase avanzada, el detalle de refuerzo tiene que ser sobrio, verificable y fácil de montar, porque una armadura complicada pierde mucho de su valor cuando pasa del plano al encofrado.
En resumen práctico, yo me quedo con una idea sencilla: la buena solución contra el punzonamiento no es la que más acero lleva, sino la que mejor reparte la carga y la que el equipo de obra puede colocar sin dudas. Cuando eso ocurre, la losa trabaja con el pilar y no contra él.
