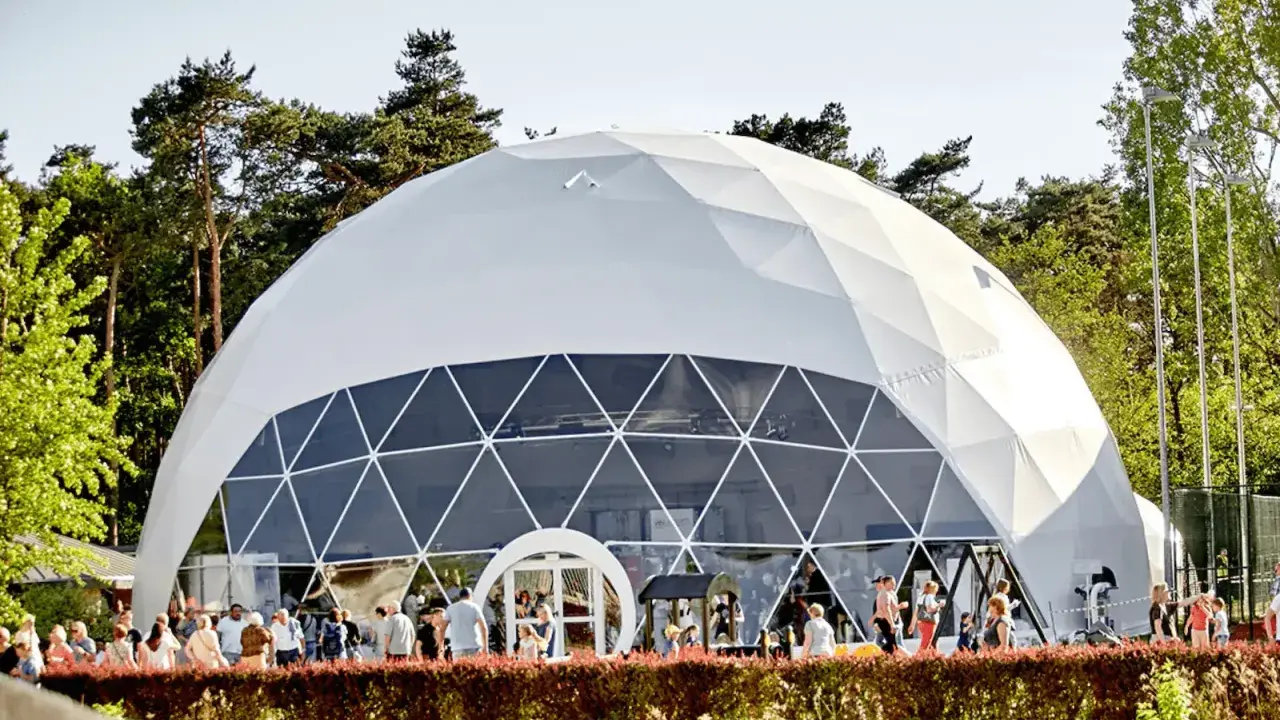

Cómo trabaja una cúpula estructural y qué decide su éxito

Una cúpula bien resuelta no depende solo de la forma: depende de cómo reparte los esfuerzos, de cómo cierra sus empujes en el apoyo y de qué ocurre cuando el terreno no responde de manera uniforme. Aquí explico, con enfoque práctico, cómo trabaja una cúpula desde el punto de vista estructural, qué sistemas se usan hoy, qué cargas la condicionan y por qué la cimentación y el suelo pueden decidir el éxito o el fracaso de la obra.

Cómo trabaja una cúpula por dentro

Yo suelo explicar una cúpula como una superficie que intenta llevar las cargas hacia abajo sin necesitar vigas intermedias. En una cúpula bien proporcionada, los esfuerzos principales discurren por los meridianos y por los anillos: los primeros suelen trabajar a compresión y los segundos pueden entrar en tracción o compresión según la zona y la carga. Esa doble lectura es la clave para entender por qué una cúpula puede cubrir grandes luces con poco material y, al mismo tiempo, por qué es tan sensible a una mala resolución del borde.

En el arranque aparece el problema real: la estructura no solo baja, también empuja hacia fuera. Si el apoyo no contiene bien ese empuje, la cúpula intenta abrirse. Por eso, en muchos diseños aparece un anillo perimetral de hormigón armado, acero o fábrica confinada que actúa como cierre resistente. No es un detalle secundario; en la práctica, es una de las piezas que más condiciona la estabilidad global.

Lee también: Nave industrial bien calculada - estructura, terreno y solera

Cúpula verdadera y falsa cúpula

Conviene distinguir entre una cúpula verdadera y una falsa cúpula. La verdadera trabaja como una lámina o un cascarón continuo, o como un conjunto de dovelas que transmiten los esfuerzos de forma global. La falsa cúpula, en cambio, se construye por aproximación de hiladas y su comportamiento se parece más al de una sucesión de voladizos escalonados. Visualmente pueden parecer similares, pero estructuralmente no lo son. Yo no las trataría nunca como equivalentes a la hora de calcular, detallar o revisar fisuras.

Esta diferencia no es académica: cambia la forma de apoyar, cambia el reparto de cargas y cambia también el nivel de confianza que puede tener el proyecto cuando llegan viento, temperatura o asientos. A partir de aquí, el siguiente paso es elegir el sistema estructural que mejor encaje con la luz, el uso y el presupuesto.

Los sistemas que más sentido tienen en la práctica

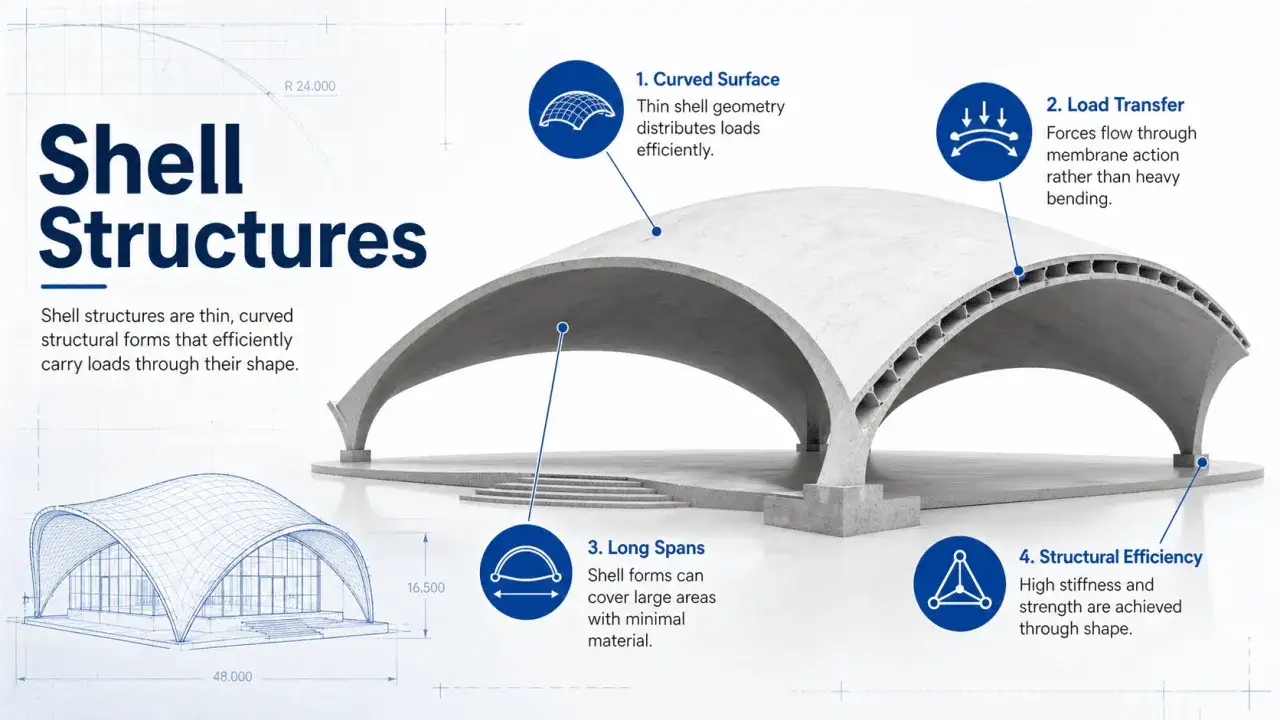

Cuando analizo una cúpula, no me quedo en la forma exterior. Me interesa sobre todo el sistema resistente: cascarón de hormigón, estructura metálica reticulada, madera laminada, fábrica histórica o soluciones híbridas. Cada una funciona bien en un contexto distinto, y forzar una tipología fuera de su rango solo aumenta el coste y el riesgo.

Una referencia útil de predimensionado es la relación entre flecha y diámetro: las cúpulas más rebajadas suelen tener más empuje horizontal en la base, mientras que las más apuntadas descargan mejor ese empuje. En hormigón armado, para luces medias, no es extraño ver espesores del orden de 8 a 10 cm en cascarones delgados, con aumento local en el arranque o en zonas de refuerzo. Es una guía orientativa, no una receta fija, porque la geometría, las cargas y el sistema constructivo pueden cambiarlo todo.

Elegir bien el sistema no solo mejora el comportamiento estructural; también simplifica la fase de obra. Y cuando la obra se complica, el primer sitio donde aparecen los problemas suele ser la combinación de cargas.

Las cargas que más condicionan el diseño

En una cúpula, el peso propio rara vez actúa solo. Lo que de verdad manda es la combinación entre peso, nieve, viento, temperatura, posibles acciones sísmicas y, en algunos casos, asientos de la cimentación. En España, yo revisaría este conjunto con especial atención al marco del CTE y a las comprobaciones habituales de Eurocódigo, porque una cubierta curva no perdona una hipótesis de carga mal elegida.

• Peso propio: es el punto de partida, pero no el caso más desfavorable en muchas cúpulas ligeras.
• Nieve: puede acumularse de forma desigual en el perímetro, en la coronación o junto a encuentros y lucernarios.
• Viento: en cubiertas curvas aparecen presiones y succiones distintas según la zona; el borde suele ser delicado.
• Temperatura: las dilataciones diferenciales generan esfuerzos adicionales, sobre todo si el cascarón está muy restringido.
• Sismo: en estructuras ligeras o esbeltas, la masa y la rigidez global influyen mucho en el reparto dinámico.
• Asientos diferenciales: a veces son el origen real de la patología, aunque se manifiesten como fisuras en la cubierta.

En el cálculo, yo no me conformaría con un caso simétrico “bonito”. Las cúpulas suelen sufrir más cuando una carga entra descompensada que cuando todo actúa de forma ideal. Un apoyo más rígido que otro, una suciedad que altera el deslizamiento de la nieve o una diferencia de temperatura entre caras puede modificar el estado tensional de forma apreciable. Esa es la parte incómoda de las cubiertas curvas: son muy eficientes, pero también muy sensibles a las asimetrías.

Cuando las acciones se entienden bien, el foco debe pasar al terreno. Ahí es donde muchos proyectos pierden margen sin darse cuenta.

La cimentación manda tanto como la cubierta

Esta es la parte que más me interesa en un proyecto bien resuelto. La cúpula puede ser excelente en su geometría y, aun así, fallar si el apoyo perimetral no reparte las cargas con suficiente uniformidad. En estructuras circulares o casi circulares, el apoyo trabaja como un anillo: recibe compresión vertical, empuje horizontal y, a menudo, momentos de vuelco. El suelo no solo debe resistir; debe hacerlo con una rigidez compatible con la sensibilidad del cascarón.

Por eso, antes de cerrar el diseño, yo querría ver un estudio geotécnico que no se limite a la capacidad portante. Necesito también asientos previsibles, módulo de deformación, nivel freático, estratigrafía real y posibles heterogeneidades. Una cúpula es mucho menos tolerante a un asiento desigual que una estructura ortogonal convencional, y eso se nota desde el anteproyecto.

Mi criterio aquí es simple: si la estructura pide continuidad, el terreno también debe ofrecerla. Una cimentación circular o anular mal resuelta introduce un comportamiento que la cúpula detecta enseguida, normalmente en forma de fisuras en arranques, deformaciones locales o pérdida de estanqueidad. Y una vez aparece el agua, el problema deja de ser solo estructural.

Los detalles que suelen romper una buena solución

Muchas cúpulas no fracasan por falta de resistencia global, sino por detalles que parecían secundarios durante el proyecto. El hueco del óculo, una junta mal planteada, una impermeabilización débil o una secuencia de montaje demasiado optimista pueden arruinar una buena geometría. En este tipo de estructura, el detalle no remata el proyecto: lo define.

• Aberturas mal colocadas: si se abren sin reordenar el flujo resistente, concentran tensiones y fisuras.
• Arranque insuficiente: un borde débil no recoge bien el empuje horizontal y abre la base.
• Juntas poco pensadas: una junta sin continuidad funcional puede filtrar agua o cortar la transmisión de esfuerzos.
• Impermeabilización pobre: en cubiertas curvas, los encuentros son más delicados que en una cubierta plana.
• Secuencia de obra incorrecta: cargar asimétricamente durante el montaje puede deformar una cúpula antes de que termine de cerrar.
• Tolerancias geométricas laxas: en cascarones, unos centímetros mal medidos alteran el ajuste final y el reparto de esfuerzos.

También vigilo mucho el comportamiento frente a retracción y temperatura. Un cascarón delgado y continuo puede fisurar si se obliga a retraer sin libertad suficiente, sobre todo si la unión con el anillo perimetral es demasiado rígida. En esas situaciones, el problema no es que la cúpula “no aguante”; el problema es que el proyecto no dejó moverse a la estructura donde tenía que moverse.

Estos detalles abren la pregunta más útil de todas: ¿cuándo merece la pena apostar por una cúpula y cuándo es mejor otra solución?

Cuándo conviene apostar por una cúpula y cuándo no

Yo veo la cúpula como una solución excelente cuando el edificio necesita una gran luz libre, una imagen potente y una estructura que trabaje de forma eficiente con poco material. Funciona especialmente bien en espacios radiales, equipamientos singulares, pabellones y recintos donde la continuidad espacial importa tanto como la resistencia. En luces medias y grandes, sobre todo cuando el diámetro ya empieza a hacerse importante, la tipología gana sentido técnico si el programa acepta una planta bastante regular.

En cambio, la solución pierde atractivo cuando el proyecto necesita mucha flexibilidad interior, un gran número de huecos, futuras modificaciones frecuentes o una geometría muy irregular. También se complica si el terreno es problemático y el presupuesto geotécnico es escaso, porque la estructura puede salir competitiva en material y perderlo todo en cimentación, control geométrico y detalle constructivo.

• Sí conviene cuando la luz libre es prioritaria y la planta puede organizarse de forma casi circular o poligonal regular.
• Sí conviene cuando el cliente valora una cubierta emblemática y una relación clara entre forma y estructura.
• No conviene si el edificio va a llenarse de huecos, equipos y cambios de uso que rompan la continuidad del cascarón.
• No conviene si la cimentación no puede garantizar una deformación homogénea y no hay margen para corregirlo.
• No conviene si la prioridad absoluta es la repetición modular estándar y el presupuesto exige soluciones muy lineales.

En otras palabras, la cúpula no es solo una forma bonita; es una decisión estructural con implicaciones en la base, en la obra y en el mantenimiento. Si eso se acepta desde el principio, la solución suele ser muy sólida. Si se intenta forzar al final, se vuelve cara y frágil.

La revisión que yo no me saltaría antes de cerrar el proyecto

Antes de dar por buena una cúpula, yo revisaría cinco cosas sin negociar ninguna: la geometría real frente a la teórica, las combinaciones de carga con viento y nieve asimétricos, la continuidad del anillo de apoyo, el modelo de asientos del terreno y la estrategia de impermeabilización y drenaje. Si una de esas piezas queda abierta, el problema no suele aparecer el primer día, pero acaba apareciendo.

La cúpula funciona muy bien cuando forma, estructura y cimentación hablan el mismo idioma. Cuando eso ocurre, la cubierta reparte cargas con elegancia y el edificio gana luz, espacio y carácter. Cuando no ocurre, la estructura deja de ser una solución y se convierte en una fuente de correcciones. Yo siempre prefiero llegar al cierre del proyecto con el suelo, el borde y el cascarón resueltos antes de pensar que la forma, por sí sola, ya es suficiente.
