Lo esencial para leer una estructura sin perderse en tecnicismos
- La carga baja de cubiertas y forjados hacia pilares, muros y cimentación, y de ahí al terreno.
- En España, el CTE organiza la seguridad estructural a través de DB-SE, DB-SE-AE, DB-SE-C y los documentos específicos por material.
- La elección entre hormigón, acero, madera o fábrica cambia el peso propio, la rapidez de obra y la demanda sobre la cimentación.
- El suelo manda más de lo que parece: heterogeneidad, nivel freático y asientos diferenciales pueden condicionar todo el diseño.
- Fisuras, flechas excesivas, humedad o corrosión no siempre significan fallo, pero sí piden una revisión seria.
Cómo se reparte la carga desde la cubierta hasta el terreno
Yo suelo empezar por el recorrido de las cargas, porque ahí se entiende casi todo. La cubierta, los forjados, las tabiquerías, el uso de las plantas y las acciones exteriores como viento, nieve o temperatura generan esfuerzos que no desaparecen: se transmiten en cadena hasta llegar a la cimentación y, por último, al suelo.
En España, el Código Técnico de la Edificación ordena esa lógica a través de documentos como el DB-SE y el DB-SE-AE, que tratan tanto la seguridad estructural como las acciones que recibe el edificio. No es un detalle burocrático: si no se entiende qué cargas actúan, es fácil sobredimensionar una parte y dejar débil otra.- Cargas permanentes: peso propio de la estructura, acabados, cerramientos e instalaciones.
- Cargas variables: uso de las plantas, mobiliario, ocupación y mantenimiento.
- Acciones ambientales: viento, nieve, temperatura y, según la zona, sismo.
La idea importante es esta: la estructura no solo “aguanta peso”, también estabiliza el edificio frente a empujes laterales y deformaciones. Con ese mapa mental, ya tiene sentido hablar de qué pieza hace realmente cada función.

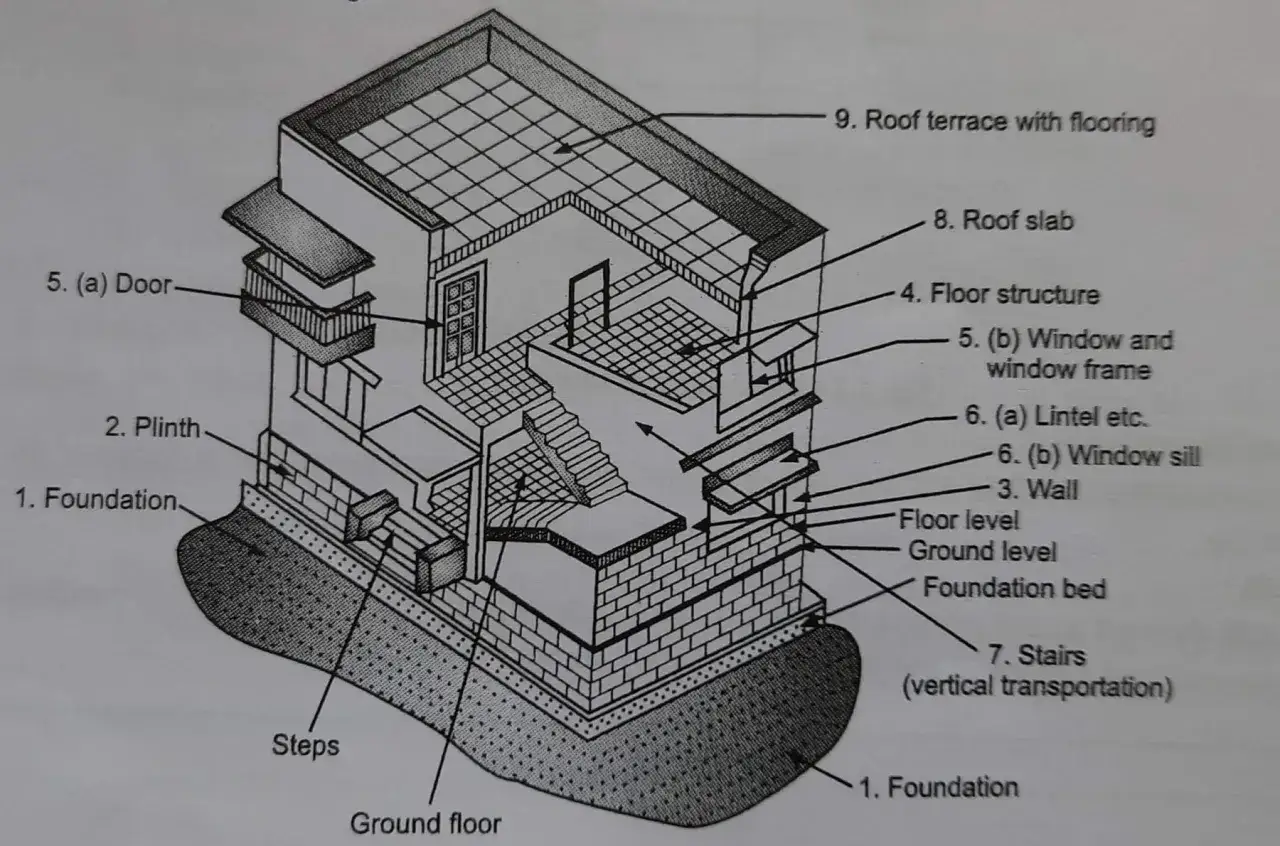

Qué piezas forman la estructura portante de verdad
No todos los componentes de un edificio trabajan igual. Algunos soportan cargas verticales, otros dan rigidez lateral y otros simplemente reparten esfuerzos para que el conjunto no se deforme más de la cuenta. Cuando una obra falla, muchas veces el problema no está en una pieza aislada, sino en cómo encajan todas.
| Elemento | Función principal | Qué suele salir mal |
|---|---|---|
| Cimentación | Transmitir las cargas al terreno y repartirlas sin exceder la capacidad del suelo. | Asientos diferenciales, punzonamiento, falta de rigidez o empujes del agua. |
| Pilares o columnas | Recoger cargas verticales de forjados y vigas y bajarlas hasta la cimentación. | Pandeo, excentricidades, corrosión o errores de alineación. |
| Muros de carga y pantallas | Soportar peso y aportar rigidez frente a acciones horizontales. | Fisuras por cortante, apertura de huecos mal resuelta o humedades persistentes. |
| Vigas y jácenas | Recoger cargas de los forjados y llevarlas a pilares o muros. | Flechas excesivas, fisuración por flexión o apoyo insuficiente. |
| Forjados y losas | Distribuir las cargas de uso entre apoyos y dar continuidad horizontal al edificio. | Vibraciones, deformaciones, punzonamiento y fisuras de retracción o servicio. |
| Núcleos rígidos y arriostramientos | Controlar el desplazamiento lateral y la torsión del conjunto. | Irregularidades, concentraciones de esfuerzos y mal comportamiento ante viento o sismo. |
Hay un matiz que me parece decisivo: no todas las paredes son portantes, ni todos los forjados trabajan igual. Una distribución interior puede ser solo cerramiento, mientras que un muro de carga forma parte de la estabilidad general. Confundir esas funciones es una de las causas más frecuentes de reforma mal planteada, y por eso conviene pasar ahora a la elección del sistema constructivo.
No todos los edificios trabajan igual
El material y el sistema estructural cambian por completo el comportamiento del edificio. A mí me interesa menos la etiqueta comercial y más tres cosas: peso propio, rigidez y forma de apoyar la carga sobre el terreno. Esa combinación explica por qué dos edificios con la misma altura pueden necesitar cimentaciones muy distintas.
| Sistema o material | Ventaja principal | Limitación típica | Impacto en cimentación |
|---|---|---|---|
| Hormigón armado | Gran rigidez, buena respuesta frente a compresión y solución muy extendida en edificación. | Más peso propio y mayor tiempo de ejecución por encofrado, armado y curado. | Suele exigir cimentaciones capaces de asumir cargas altas y controlar asientos. |
| Acero | Ligereza, montaje rápido y buenas luces con menos sección aparente. | Necesita protección frente a fuego y corrosión, además de un buen detalle de uniones. | Al reducir peso, puede rebajar cargas al terreno, aunque no elimina la exigencia geotécnica. |
| Madera | Muy buena relación peso-resistencia y comportamiento favorable en construcción industrializada. | Sensible a humedad, a detalles mal resueltos y a la calidad de ejecución. | Al ser ligera, suele descargar bastante la cimentación, pero exige controlar la durabilidad. |
| Fábrica portante | Simplicidad estructural y buena solución en edificios bajos y regulares. | Menor flexibilidad para abrir huecos grandes y para asumir cambios de uso intensos. | Funciona bien cuando las cargas están muy repartidas y el terreno no introduce grandes asimetrías. |
Mi lectura práctica es esta: el material no se elige aislado, se elige junto con el uso, la altura, el plazo y el terreno. Un sistema más ligero no siempre es “mejor” por sí mismo; simplemente desplaza el problema a otro punto del proyecto. Y ahí es donde el suelo y la cimentación dejan de ser un apéndice para convertirse en la base real de la decisión.
El suelo condiciona más de lo que parece
En geotecnia, la estructura nunca se entiende del todo sin el terreno. Un suelo competente y homogéneo permite soluciones sencillas; un terreno blando, heterogéneo o con agua freática elevada obliga a pensar mucho más. Además, en parcelas con pendiente o con excavaciones cercanas, ya no hablamos solo de capacidad portante: también entran en juego estabilidad global, empujes laterales y posibles deslizamientos.
El CTE, en su apartado de cimientos, recuerda que la losa puede ser útil para repartir cargas y reducir asientos diferenciales, especialmente en terrenos heterogéneos o cuando hay grandes variaciones de carga entre apoyos cercanos. También aclara que, en sótanos con nivel freático, hay que considerar la subpresión y la estanqueidad. Ese matiz es clave: una buena solución estructural puede fallar si se ignora el agua.| Situación del terreno | Respuesta habitual | Riesgo si se ignora |
|---|---|---|
| Terreno homogéneo y resistente | Zapatas aisladas o corridas, si las cargas lo permiten. | Sobrecoste innecesario si se va a una solución más pesada de lo necesario. |
| Terreno heterogéneo o con apoyos muy próximos y cargas distintas | Losa de cimentación para repartir mejor los esfuerzos. | Asientos diferenciales entre zonas del edificio. |
| Estratos blandos superficiales o cargas altas | Pilotes y encepados, o soluciones profundas equivalentes. | Deformaciones excesivas y pérdida de servicioabilidad. |
| Sótanos con nivel freático alto | Losa estanca, control de subpresión y detalle cuidadoso de juntas. | Filtraciones, levantamiento parcial de la losa o patologías en los muros. |
| Parcela en ladera o con movimiento de tierras cercano | Estudio específico de estabilidad, contención y drenaje. | Empujes no previstos, inestabilidad del talud o daños por excavación vecina. |
Una losa no “arregla” un mal suelo; solo reparte mejor lo que el terreno puede aceptar. Por eso, antes de pensar en refuerzos o ampliaciones, yo prefiero mirar primero el comportamiento del apoyo. Esa mirada ayuda a interpretar las señales de alarma que aparecen arriba, en la propia fábrica del edificio.
Las señales que me hacen desconfiar
No toda fisura implica un problema estructural, pero tampoco conviene restarle importancia a todo. Lo que me interesa es la forma, la evolución y la posición de la lesión. Una grieta en un tabique puede ser molesta pero superficial; la misma abertura, si corta un muro de carga o se acompaña de deformación, ya cambia de categoría.
Yo no diagnostico una patología por una foto aislada. Necesito ver si el daño es nuevo o antiguo, si progresa, si coincide con juntas mal resueltas, cambios de uso, obras cercanas o humedad persistente. Esa es la diferencia entre una simple fisuración de acabado y una afección con recorrido estructural.
| Señal | Qué puede indicar | Cómo la interpreto |
|---|---|---|
| Grietas diagonales cerca de huecos | Asientos diferenciales, esfuerzos de cortante o redistribución de cargas. | Conviene revisar cimentación, apoyos y posibles movimientos del terreno. |
| Fisuras horizontales o en zonas de flexión | Deformación excesiva de vigas, forjados o muros. | Suele apuntar a falta de rigidez o a sobrecarga local. |
| Puertas y ventanas que rozan sin causa aparente | Movimiento del edificio, flechas o asentamientos. | No lo tomo como un detalle menor si aparece junto a grietas o desniveles. |
| Pavimentos con desniveles o hundimientos | Asientos de apoyo, pérdida de compactación o problemas en rellenos. | Puede afectar tanto a la estructura como a la funcionalidad del espacio. |
| Manchas de óxido y desconchados en hormigón | Corrosión de armaduras por entrada de agua o carbonatación. | Es una señal de deterioro que no debería dejarse evolucionar. |
| Humedad recurrente en sótanos o muros enterrados | Fallas de impermeabilización, drenaje deficiente o presión de agua. | Puede terminar afectando al propio apoyo y a la durabilidad del sistema. |
La lectura correcta de estas señales no solo evita alarmas injustificadas; también impide normalizar problemas que luego salen caros. Con esa base, lo siguiente es saber cómo actuar antes de tocar nada.
Lo que yo verificaría antes de tocar un edificio
Si una reforma, una ampliación o una rehabilitación va a modificar la estructura, yo no empezaría por la obra, sino por la documentación y por el camino de cargas. Esa es la forma más rápida de evitar errores que luego se traducen en refuerzos improvisados. El CTE permite soluciones alternativas, pero exige justificarlas técnicamente; y eso, en la práctica, significa revisar bien antes de ejecutar.- Identificar qué elementos son portantes y cuáles no lo son.
- Comprobar el proyecto original, el estudio geotécnico y la solución de cimentación existente.
- Revisar cambios de uso, huecos nuevos, sobrecargas añadidas y equipos pesados en cubierta o sobre forjados.
- Analizar juntas, deformaciones, humedad, corrosión y posibles movimientos del terreno.
- Confirmar si la intervención requiere refuerzo, recalce, redistribución de cargas o una solución de contención.
En obras con hormigón o acero, también tengo muy presentes las juntas de dilatación: el CTE indica que, si se disponen correctamente, pueden no considerarse las acciones térmicas cuando no existan elementos continuos de más de 40 m. Parece un detalle menor, pero no lo es: muchas lesiones aparecen precisamente donde la estructura no pudo dilatar o contraerse como debía.
Si tuviera que resumirlo en una sola idea, diría que una buena estructura no es la que “aguanta mucho”, sino la que carga, reparte y apoya con coherencia sobre el terreno. Cuando ese equilibrio existe, el edificio envejece mejor; cuando se rompe, los síntomas suelen aparecer antes en la cimentación y en los apoyos de lo que la gente imagina.
