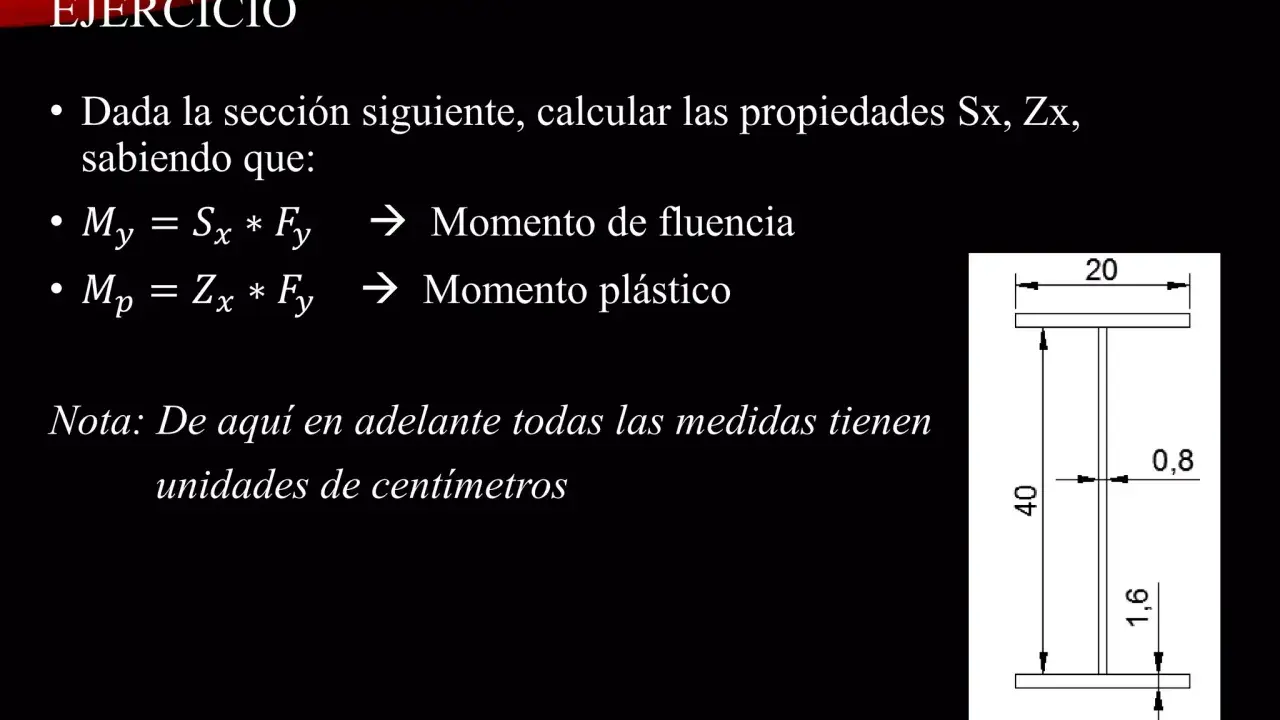

Diagrama de un perfil I con dimensiones. Se calcula el módulo resistente de una sección, necesario para el momento de fluencia y plástico.

Escrito por

Yago Robledo

Publicado el

29 abr 2026

Índice

El módulo resistente de una sección es una de esas magnitudes que parece académica hasta que toca dimensionar una viga, comprobar un perfil o decidir si una geometría concreta realmente responde frente a flexión. En la práctica, resume de forma muy limpia cuánta capacidad aporta la forma de la pieza antes de que la fibra más exigida alcance el límite admisible. Aquí explico qué significa, cómo se calcula, cuándo conviene usar el valor elástico o el plástico y qué errores evito yo cuando paso del papel a un perfil real.

Lo esencial para leer una sección sin perder el criterio de cálculo

  • El módulo resistente relaciona la geometría de la sección con su capacidad frente a flexión.
  • Se calcula como W = I / c: inercia dividida por la distancia a la fibra extrema.
  • En acero, el valor elástico y el plástico no significan lo mismo ni se usan en las mismas clases de sección.
  • Un mayor canto suele aumentar mucho más el módulo resistente que un simple aumento de ancho.
  • Un prontuario ayuda, pero no sustituye revisar eje, unidades, clase de sección y estabilidad.

Qué mide realmente y por qué importa en flexión

Yo lo interpreto como un puente entre geometría y resistencia. El módulo resistente no depende del acero como material, sino de cómo está repartida la materia alrededor del eje neutro. Cuanto más alejada esté la masa de ese eje, mayor será la capacidad de la sección para resistir momento flector.

La relación básica es muy directa: σ = M / W. Si el momento aumenta, la tensión también; si el módulo resistente crece, la tensión baja para el mismo momento. Por eso, dos secciones con la misma área pueden comportarse de forma muy distinta: una bien “abierta” y con el material lejos del centro suele rendir mucho mejor en flexión que otra compacta y poco eficiente.

Lo importante es no confundirlo con el momento de inercia. I se relaciona sobre todo con la rigidez y la deformación; W se usa para ver la tensión de flexión en la fibra extrema. Son magnitudes cercanas, pero no intercambiables. En un proyecto serio yo reviso ambas, porque una sección puede ser resistente y, aun así, deformarse demasiado.

En una sección rectangular, por ejemplo, el módulo resistente crece con el cuadrado del canto: W = b·h²/6. Esa expresión explica una regla práctica muy útil: aumentar el canto suele ser mucho más eficaz que “engordar” un poco la pieza. Pasar de 300 mm a 400 mm de canto, manteniendo el ancho, incrementa W en torno a un 78%; subir el ancho un 10% apenas mejora el resultado en esa misma magnitud.

Ese comportamiento es precisamente el que hace que, en vigas y perfiles, la forma importe tanto como el material. Y ahí es donde entra el cálculo práctico, que conviene ordenar con un método claro.

Cómo se calcula a partir de la geometría

La base es simple: se toma el momento de inercia respecto al eje de flexión y se divide entre la distancia de la fibra más alejada al eje neutro. Dicho sin rodeos, W = I / c. La unidad resultante es de longitud al cubo: mm³, cm³ o m³, según el sistema que estés usando.

En una sección simétrica, el valor suele ser el mismo arriba y abajo respecto al eje considerado. En una sección asimétrica, no. Por eso, cuando trabajo con perfiles reales, no me quedo con “un” módulo resistente genérico: miro el eje de flexión y la fibra más solicitada.

Sección Expresión habitual Comentario práctico
Rectangular maciza W = b·h²/6 Muy sensible al canto; es el caso más útil para entender la lógica del cálculo.
Circular maciza W = π·d³/32 La resistencia crece con el cubo del diámetro.
Tubos y perfiles huecos Se calcula con su geometría o se toma de tablas La distribución del material alrededor del eje manda mucho más que el área total.
IPE, HEB, canales y perfiles comerciales Wy y Wz vienen en prontuario Hay que distinguir eje fuerte y eje débil; el mismo perfil cambia mucho según la dirección de flexión.

Yo suelo hacer el mismo recorrido mental en cuatro pasos: localizar el eje de flexión, calcular o tomar el momento de inercia, medir la distancia a la fibra extrema y aplicar la relación. Si la sección viene de catálogo, acelero el proceso con los valores tabulados; si es una sección especial o compuesta, rehago la geometría con calma porque ahí es donde suelen aparecer los fallos.

Lee también: Partes de una escalera: claves para entenderla y revisarla

Eje fuerte y eje débil

En perfiles en I, el eje fuerte suele ser el que aprovecha mejor la separación entre alas, mientras que el eje débil penaliza más la resistencia. Esto no es un detalle menor: el mismo perfil puede ser perfectamente válido para una dirección y quedarse corto en la otra. Por eso los prontuarios publican Wy y Wz, no un único valor universal.

En la práctica, esta distinción evita muchas decisiones mal resueltas. Un perfil que “entra” por eje fuerte puede fallar por eje débil si la carga real llega con otra orientación o si la pieza trabaja con excentricidades. Y eso enlaza con la siguiente cuestión: qué valor usar según el nivel de deformación que aceptas.

Cuándo conviene hablar de módulo elástico y cuándo de plástico

En acero estructural, distinguir entre Wel y Wpl no es una sofisticación teórica; cambia la resistencia asignada a la sección. El módulo elástico se usa cuando la fibra más solicitada llega al límite elástico, pero la sección todavía no ha desarrollado una plastificación completa. El plástico aparece cuando admites que la sección puede redistribuir tensiones y alcanzar una reserva adicional de capacidad.

Según el CTE, las secciones de clase 1 y 2 pueden comprobarse con resistencia plástica, las de clase 3 con resistencia elástica y las de clase 4 deben tratarse con sección efectiva. Esa clasificación importa porque una sección esbelta puede parecer excelente en una tabla y, sin embargo, perder capacidad por pandeo local antes de desarrollar todo su potencial plástico.

Valor Cuándo lo uso Qué implica Riesgo si se aplica mal
Wel Comprobaciones elásticas y secciones de clase 3 La sección trabaja sin plastificación global completa. Sobreestimar la resistencia si se usa donde no corresponde.
Wpl Secciones de clase 1 y 2 Se admite redistribución plástica y mayor aprovechamiento de la forma. Ignorar la sensibilidad al pandeo local en piezas esbeltas.
Weff Secciones de clase 4 Se usa una sección efectiva reducida por inestabilidades locales. Tomar la sección bruta como si toda colaborase puede llevar a un cálculo engañoso.

La diferencia entre los dos primeros no es menor. En una sección rectangular ideal, la reserva plástica permite que el momento resistente sea aproximadamente un 50% mayor que el elástico. En perfiles IPE o HEB la ganancia suele ser bastante más modesta, a menudo en el entorno del 15% al 20%, porque la geometría no reparte el material de forma tan uniforme. Ese matiz es importante: el módulo plástico no convierte cualquier perfil en una supersección, solo aprovecha mejor una forma que ya es razonablemente compacta.

Yo aquí soy prudente: si la sección es esbelta, antes de pensar en “ganancia plástica” me pregunto si no voy a perder capacidad por abolladura local o por inestabilidad global. La plastificación solo es útil cuando la geometría acompaña.

Cómo lo uso para dimensionar una viga o un perfil real

En proyecto, el módulo resistente no se mira aislado. Primero determino el momento de cálculo que debe resistir la pieza; después compruebo si la sección elegida aporta el W necesario y, solo entonces, paso a las comprobaciones complementarias. Ese orden evita confundir una sección “suficiente por tensión” con una sección realmente válida.

La lógica operativa es esta: si conozco el momento que debe soportar la pieza, puedo estimar el módulo resistente requerido y buscar después un perfil comercial que lo iguale o lo supere. Como muestran los prontuarios de perfiles laminados, los valores de W ya vienen tabulados para los ejes principales, lo que permite seleccionar con rapidez un IPE, HEB, tubo o sección armada sin recalcular toda la geometría desde cero.

  • Defino el momento de cálculo y el eje de flexión.
  • Estimo el W mínimo necesario según la tensión de cálculo o la comprobación de resistencia.
  • Busco el perfil comercial que supere ese valor en el eje correcto.
  • Reviso cortante, flecha, pandeo lateral y clase de sección.
  • Si la pieza es especial, vuelvo a comprobar geometría y no me fío de una analogía rápida con otro perfil.

Una observación práctica que me resulta útil: doblar el momento que debe resistir una sección no se compensa con pequeños ajustes geométricos. Si el esfuerzo sube de forma relevante, el salto de capacidad tiene que venir de un aumento real de W, normalmente a base de más canto, mejor reparto del material o una sección más eficiente. En estructuras con apoyos largos, vigas de atado o elementos próximos a cimentaciones, esa decisión geométrica puede ser más importante de lo que parece al principio.

Y, aunque el número de W encaje, todavía falta una parte de la película. Ahí entran los errores de lectura y de aplicación, que son más frecuentes de lo que deberían.

Errores que hacen que el número parezca correcto y no lo sea

La mayor parte de los fallos no vienen de la fórmula, sino de cómo se usa. Yo me encuentro una y otra vez con las mismas confusiones, y casi todas se pueden evitar con una comprobación rápida antes de cerrar el cálculo.

Error habitual Qué provoca Cómo lo evito yo
Confundir W con I Se interpreta mal la resistencia o la rigidez de la sección. Recuerdo que I habla de deformación y W de tensión en la fibra extrema.
Usar el eje equivocado Se elige un perfil válido en una dirección, pero insuficiente en la real. Verifico si trabaja sobre eje fuerte o débil antes de comparar tablas.
Mezclar unidades El resultado parece correcto, pero el valor final está inflado o reducido por un factor enorme. Mantengo una sola unidad desde el principio: mm, cm o m, pero no mezcladas.
Aplicar Wel donde toca Wpl o al revés La resistencia de cálculo queda mal evaluada. Primero clasifico la sección y después elijo el tipo de módulo resistente.
Ignorar pandeo local o lateral La pieza parece suficiente por flexión, pero falla por inestabilidad. No cierro el dimensionado sin revisar clase de sección, esbeltez y estabilidad global.
Dimensionar solo por W Se deja fuera la flecha, el cortante o la interacción con otros esfuerzos. Trato W como una parte del chequeo, no como el chequeo completo.

Hay un error especialmente traicionero: ver un W alto y concluir que la sección ya está resuelta. Eso funciona a veces en piezas muy simples, pero no en elementos reales con cargas combinadas, apoyos imperfectos o geometrías esbeltas. En estructuras, un valor único casi nunca cuenta toda la historia.

Lo que reviso antes de dar una sección por buena

Si tuviera que resumir mi forma de trabajar en una lista corta, me quedaría con cinco comprobaciones. No hacen el cálculo más lento; al contrario, evitan rehacerlo después por un detalle mal leído.

  • Compruebo el momento de cálculo y el eje exacto de flexión.
  • Verifico si la sección entra en comportamiento elástico, plástico o efectivo.
  • Reviso que las unidades de W, I y las tensiones sean coherentes entre sí.
  • Comparo la resistencia a flexión con flecha, cortante y estabilidad lateral.
  • Si la pieza está vinculada a apoyos, cimentaciones o encuentros con el terreno, examino si la idealización inicial sigue siendo válida en obra.

En España, este criterio encaja bien con la lógica del CTE y con el uso habitual de prontuarios de perfiles: primero se entiende la sección, después se comprueba la resistencia y al final se valida el comportamiento global. Ese orden es sencillo, pero marca la diferencia entre un dimensionado limpio y uno que solo parece correcto sobre el papel.

Si me quedo con una sola idea, es esta: el módulo resistente te da una lectura clara de la geometría frente a flexión, pero la seguridad real aparece cuando lo cruzas con el eje correcto, la clase de sección, la estabilidad lateral y las deformaciones admisibles. Ahí es donde una sección deja de ser “suficiente en la hoja” y pasa a ser realmente utilizable en estructura.

Preguntas frecuentes

Se usa la expresión W = I / c: el momento de inercia respecto al eje de flexión se divide entre la distancia de la fibra más alejada al eje neutro. El resultado tiene unidades de longitud al cubo, como mm³ o cm³. En secciones simétricas el valor suele ser igual arriba y abajo; en secciones asimétricas hay que mirar la fibra crítica.

En acero estructural, Wel se usa en comprobaciones elásticas y en secciones de clase 3. Wpl se aplica a secciones de clase 1 y 2, donde se admite redistribución plástica. Weff corresponde a secciones de clase 4, en las que la capacidad se reduce por inestabilidades locales.

Porque el mismo perfil no reparte igual el material en ambas direcciones. En el eje fuerte, las alas trabajan más alejadas del eje neutro y el módulo resistente es mayor; en el eje débil, la capacidad baja bastante. Por eso los prontuarios dan valores distintos, como Wy y Wz.

Los fallos más habituales son confundir W con I, mezclar unidades, usar el eje equivocado, aplicar Wel o Wpl donde no toca y olvidar el pandeo local o lateral. También es un error dimensionar solo por flexión y no revisar cortante, flecha y estabilidad global.

En una sección rectangular, W = b·h²/6, así que el canto influye al cuadrado. Eso hace que subir la altura sea mucho más rentable que aumentar un poco el ancho. El artículo destaca que pasar de 300 mm a 400 mm de canto puede elevar W alrededor de un 78%, mientras que un aumento del ancho del 10% apenas mejora tanto.
