Carga de viento en España según el CTE - qué revisar de verdad

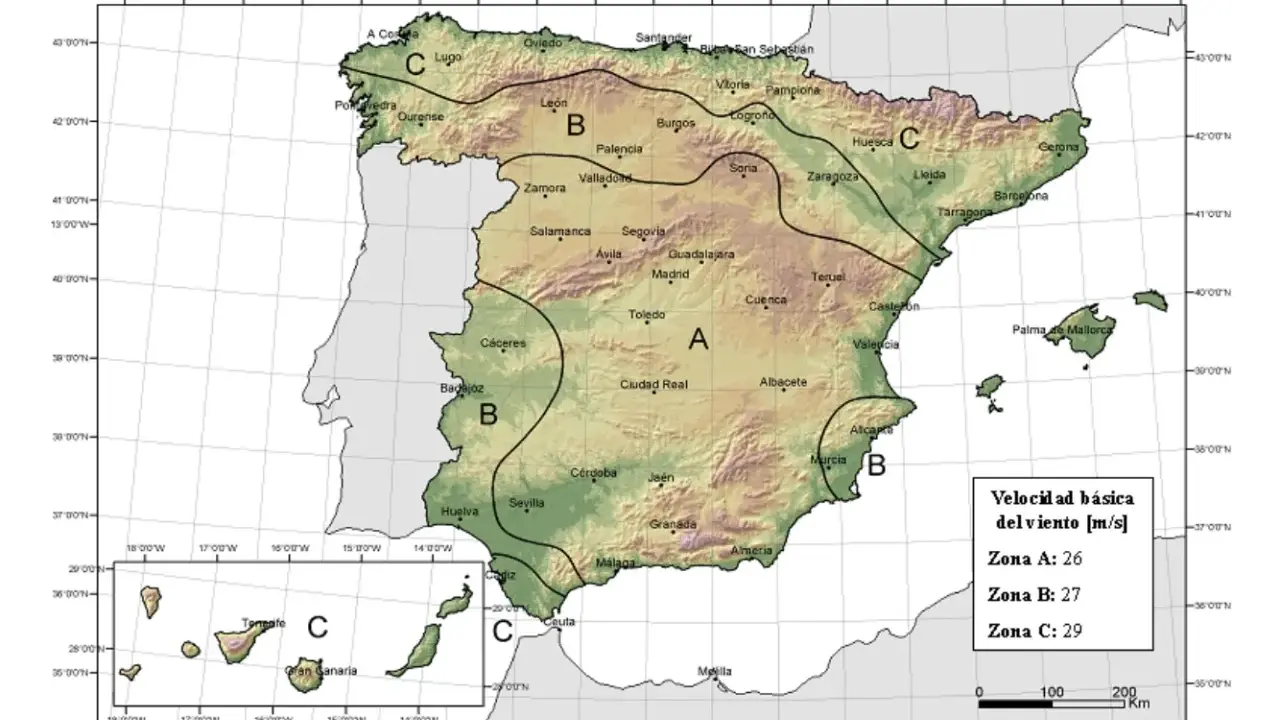

Mapa de España con zonas A, B y C que indican la carga de viento. Zona A: 26 m/s, Zona B: 27 m/s, Zona C: 29 m/s.

Escrito por

Álvaro Rentería

Publicado el

27 jun 2026

Índice

El viento no solo empuja una fachada: también genera succión en bordes, torsiones en cubiertas y esfuerzos que terminan en la cimentación. En una obra ligera o esbelta, la carga de viento puede pasar de ser un dato de cálculo más a convertirse en la acción que manda el diseño. En este artículo explico cómo la interpreto en España, qué variables la controlan y qué reviso para no infradimensionar ni la estructura ni sus anclajes.

Lo esencial para dimensionar la acción del viento

  • En España, el marco práctico para edificios es el CTE DB-SE-AE, con criterios distintos para estructuras ordinarias y casos especiales.
  • La presión básica simplificada puede tomarse como 0,5 kN/m², pero el valor real cambia con el emplazamiento y el entorno.
  • La altura del punto considerado, la rugosidad del terreno y la forma de la superficie son las tres variables que más alteran el resultado.
  • En fachadas, cubiertas, anclajes y cerramientos, la succión suele ser tan importante como la presión.
  • Si la obra es alta, muy esbelta o está a más de 2.000 m de altitud, ya no conviene quedarse en un enfoque simplificado.

Qué representa de verdad la acción del viento sobre una estructura

Yo suelo separar la comprobación en dos planos. El primero es global: me pregunta si el edificio vuelca, desliza o se deforma demasiado. El segundo es local: me obliga a mirar qué pasa en una chapa, una corredera, un anclaje o una esquina de cubierta. Esa división evita muchos errores, porque la misma ráfaga no castiga igual a toda la obra.

En una cara a barlovento, el viento empuja. En sotavento, en los bordes de la cubierta y en los encuentros de geometría compleja, la succión puede gobernar con más severidad que la presión. A esto se suma el rozamiento tangencial, que el CTE valora con coeficientes muy bajos: 0,01 para superficies muy lisas, 0,02 para superficies rugosas y 0,04 para superficies muy rugosas. En la práctica, si ese rozamiento no supera el 10% de la fuerza perpendicular, puede dejarse fuera sin perder seguridad.

  • Presión: empuje normal sobre la cara expuesta.
  • Succión: depresión que tiende a arrancar piezas o levantar cubiertas.
  • Rozamiento: esfuerzo paralelo a la superficie, normalmente secundario.

Cuando un proyecto se entiende así, la lectura del viento deja de ser un número único y pasa a ser un mapa de zonas críticas. Desde ahí ya tiene sentido entrar en el método de cálculo y en el marco normativo que se usa en España.

Cómo se calcula según el CTE en España

La expresión de partida en el CTE DB-SE-AE es sencilla: qe = qb · ce · cp. Esa sencillez engaña un poco, porque cada término recoge un fenómeno distinto. El valor básico de la presión dinámica, qb, puede tomarse de forma simplificada como 0,5 kN/m² en cualquier punto del territorio español; si hace falta más precisión, el anejo correspondiente permite afinarlo según el emplazamiento geográfico.

Variable Qué representa Lectura práctica
qb Presión dinámica básica del viento Sirve como punto de partida; el valor simplificado es 0,5 kN/m².
ce Coeficiente de exposición Cambia con la altura y la rugosidad del terreno; en edificios urbanos de hasta 8 plantas puede tomarse constante, igual a 2,0.
cp Coeficiente eólico o de presión Depende de la forma y orientación de la superficie; un valor negativo indica succión.

El propio CTE recuerda que los edificios deben comprobarse ante el viento en todas las direcciones, aunque en muchos casos basten dos sensiblemente ortogonales. También obliga a considerar ambos sentidos de cada dirección. Esa idea parece obvia, pero en obra real todavía se ve con demasiada frecuencia una revisión hecha solo en la dirección “favorable”.

Hay dos límites que yo no paso por alto. El primero: el documento no se aplica a edificios situados por encima de 2.000 m de altitud, donde las presiones deben apoyarse en datos empíricos. El segundo: no cubre construcciones con esbeltez superior a 6, porque ahí los efectos dinámicos ya dejan de ser secundarios. En otras palabras, si la estructura es alta o muy delgada, no basta con multiplicar tres coeficientes y cerrar el cálculo.

El esquema del Eurocódigo 1 va en la misma línea: acción básica, parámetros nacionales, exposición y forma. En España, eso se traduce de forma práctica en usar el CTE como referencia principal y ajustar el detalle a la geometría y al lugar concreto.

Una vez fijado el método, el siguiente paso es ver por qué el entorno y la forma cambian tanto el resultado.

Qué cambia según el entorno y la forma del edificio

El coeficiente de exposición no es un adorno. Resume la forma en que el terreno frena o acelera el viento, y por eso cambia tanto entre una nave aislada en llano y un edificio metido en una trama urbana densa. Yo siempre lo miro como una combinación de altura, rugosidad y relieve. La exposición no es igual en un borde costero que en un centro de ciudad, y esa diferencia se nota pronto en cubierta y coronación.

Tipo de entorno Lectura práctica
I. Borde del mar o de un lago Entorno muy abierto, con exposición alta y mayor demanda sobre cerramientos y cubiertas.
II. Terreno rural llano sin obstáculos También es un entorno expuesto; la falta de barreras deja trabajar al viento con más libertad.
III. Zona rural con obstáculos aislados La topografía empieza a frenar el flujo, pero siguen apareciendo succiones relevantes.
IV. Zona urbana, industrial o forestal Hay más protección media, aunque las esquinas, bordes y retranqueos siguen siendo críticos.
V. Centro de grandes ciudades La exposición media baja, pero el flujo entre edificios puede concentrarse y generar efectos locales exigentes.

También hay que vigilar la orografía. Cerca de acantilados o escarpas de más de 40º, la altura se mide desde la base del accidente topográfico, y el CTE solo se aplica si esa escarpa tiene menos de 50 m. Eso no es un detalle menor: en una ladera o un borde elevado, la topografía puede multiplicar el castigo en el remate superior de un edificio.

Cubiertas planas

En cubiertas planas, la succión suele ser el caso decisivo. Yo no me conformo con mirar el paño central; los bordes, las esquinas, los petos y los encuentros con lucernarios suelen gobernar el dimensionado de fijaciones y remates. En este tipo de cubierta, una solución que parece suficiente en el interior puede quedarse corta en el perímetro.

Lee también: Altura del escalón - guía para calcularla y cumplir el CTE

Cuando la nave no tiene forjados que conecten las fachadas, la acción se reparte de otra manera y hay que individualizar cada paño exterior. Si en al menos dos lados el área total de huecos supera el 30% del área de ese lado, el comportamiento se acerca más al de una marquesina o una pared libre. Y si una fachada tiene el doble de huecos que el resto, el coeficiente de presión interior se aproxima a 0,75 del exterior; si llega al triple, sube a 0,9. Ese matiz cambia por completo la respuesta de cerramientos y anclajes.

Por eso insisto tanto en la geometría: no es un adorno de proyecto, es una parte activa de la resistencia al viento. Y esa misma geometría termina influyendo también en la cimentación.

Por qué también condiciona cimentaciones y anclajes

En estructuras ligeras, el viento no se queda en la chapa o en el pórtico. La resultante horizontal genera un momento de vuelco que baja hasta la base, y a partir de ahí el problema pasa a ser de equilibrio global. Si el terreno es compresible, si la zapata es pequeña o si la carga llega muy excéntrica, la comprobación geotécnica se vuelve decisiva.

Yo reviso cuatro efectos con especial atención:

  • Vuelco: el momento eólico puede levantar una esquina de la cimentación o descargar demasiado una zapata aislada.
  • Deslizamiento: la fricción con el terreno no siempre basta para equilibrar la componente horizontal.
  • Levantamiento: en naves ligeras y cubiertas extensas, el arranque por succión puede superar el peso propio.
  • Eccentricidad: si la resultante se desplaza demasiado, el suelo trabaja peor y aparecen tensiones no deseadas.
Solución Cuándo la considero útil Qué vigilo
Zapata aislada Edificios compactos y momentos contenidos Excentricidad, vuelco y posible levantamiento parcial
Vigas de atado Cuando varios apoyos necesitan trabajar juntos Que no sustituyan por sí solas una mala capacidad del terreno
Losa de cimentación Cuando interesa repartir mejor la reacción del suelo Coste, excavación y compatibilidad con el proyecto arquitectónico
Pilotes o anclajes Cuando domina el levantamiento o el terreno es poco favorable Tracción, ejecución y control de obra

En geotecnia, la tentación habitual es resolver todo con más masa. A veces funciona, pero no siempre es la solución más eficiente. Si la superestructura es muy ligera, yo prefiero primero ordenar la geometría, arriostrar bien y dar un camino claro a las cargas hasta el terreno. Solo después decido si hace falta aumentar la cimentación, meter anclajes o pasar a una solución más robusta.

Ese enfoque evita sobredimensionar por reflejo y, al mismo tiempo, reduce el riesgo de que la base quede fuera de equilibrio. Con eso en mente, el siguiente paso lógico es revisar los errores más repetidos.

Los errores que más repiten los proyectos pequeños

En proyectos de pequeña y media escala, el problema rara vez es una fórmula mal escrita. Casi siempre es un caso de carga incompleto o una lectura demasiado optimista del edificio. Yo veo estos fallos una y otra vez:

  • Mirar solo la presión y olvidar la succión: en bordes, esquinas y cubiertas ligeras, la depresión suele ser la que manda.
  • Usar un único valor para toda la envolvente: la fachada central y la esquina expuesta no trabajan igual.
  • Tratar una nave diáfana como si fuera un edificio cerrado: los huecos grandes cambian por completo la presión interior.
  • No comprobar los detalles locales: una estructura puede resistir globalmente y fallar en una chapa, un anclaje o una fijación de panel.
  • Dar por bueno cualquier entorno urbano: la ciudad protege en media, pero no elimina aceleraciones locales ni succión en coronaciones.
  • Aplicar el esquema simplificado fuera de su ámbito: altura elevada, esbeltez alta o emplazamientos extremos exigen una revisión más fina.

El error más caro no suele ser la elección de un coeficiente concreto. Suele ser no haber planteado el escenario correcto desde el principio. Y eso me lleva a la última revisión que yo no saltaría antes de cerrar un proyecto.

La comprobación que me parece más rentable antes de cerrar un proyecto

Antes de dar por buena una solución, yo repaso la cadena completa, desde la envolvente hasta el terreno. Si una sola pieza queda fuera, el cálculo puede parecer correcto en papel y ser frágil en obra. Esa comprobación final no lleva mucho tiempo y evita correcciones muy costosas.

  • ¿La estructura se ha verificado en ambas direcciones principales y en los dos sentidos de cada una?
  • ¿La succión en bordes, esquinas, cubiertas y fijaciones tiene su propio caso de carga?
  • ¿La cimentación resiste bien vuelco, deslizamiento y levantamiento, no solo compresión?

Cuando la carga de viento pasa a ser dominante, casi siempre conviene volver a mirar la geometría, el número de anclajes y el camino de las cargas hasta el terreno. Ahí es donde se gana o se pierde una solución sencilla, y donde una revisión a tiempo evita correcciones mucho más caras.

Preguntas frecuentes

El CTE permite usar 0,5 kN/m² como valor de partida en cualquier punto de España, pero no conviene quedarse ahí si la obra está por encima de 2.000 m de altitud o si es muy esbelta. En esos casos, el propio artículo indica que ya no basta el enfoque simplificado y que hay que recurrir a datos empíricos o a una revisión más fina.

La presión empuja la cara expuesta al viento, mientras que la succión aparece en sotavento, en bordes y esquinas, y puede llegar a levantar cubiertas o arrancar piezas. El rozamiento es paralelo a la superficie y suele ser secundario: el CTE maneja coeficientes de 0,01 para superficies muy lisas, 0,02 para rugosas y 0,04 para muy rugosas, y puede omitirse si no supera el 10% de la fuerza perpendicular.

Porque el coeficiente de exposición resume cómo la altura, la rugosidad del terreno y el relieve frenan o aceleran el flujo de aire. No se comporta igual una nave aislada en terreno abierto que un edificio en una trama urbana densa, y en edificios urbanos de hasta 8 plantas el artículo señala que puede tomarse ce = 2,0 de forma constante. Además, cerca de escarpes o acantilados la topografía puede multiplicar la exigencia en la parte superior del edificio.

Si en al menos dos lados el área total de huecos supera el 30% del área de ese lado, el comportamiento se aproxima al de una marquesina o una pared libre. Además, si una fachada tiene el doble de huecos que el resto, el coeficiente de presión interior se acerca a 0,75 del exterior, y si llega al triple sube a 0,9. Eso cambia por completo la respuesta de cerramientos y anclajes.

Las cuatro que el artículo destaca son vuelco, deslizamiento, levantamiento y excentricidad. Según el caso, puede funcionar una zapata aislada, unas vigas de atado, una losa de cimentación o incluso pilotes y anclajes, pero siempre comprobando que el terreno y la geometría realmente soportan la resultante del viento.
