La comparación entre ipe o ipn no va solo de nombres: cambia la geometría del ala, la eficiencia a flexión, la facilidad de unión y hasta cómo se resuelven los apoyos. En este artículo explico qué distingue a cada perfil, en qué casos uno tiene más sentido que el otro y qué errores veo más a menudo al seleccionarlos. También lo aterrizo a obra nueva, rehabilitación y a la relación con placas, anclajes y cimentaciones.
Lo esencial para decidir entre IPE e IPN
- El IPE tiene alas paralelas y suele ser más eficiente para vigas modernas.
- El IPN mantiene alas inclinadas y aparece mucho en estructuras antiguas o en reposiciones.
- En igualdad de altura nominal, el IPE suele ofrecer mejor relación entre resistencia, flecha y peso.
- El IPN sigue siendo útil cuando importa encajar con un perfil existente o con una solución ya detallada.
- La elección correcta no depende solo del perfil: también mandan la luz, la carga, el arriostramiento y los apoyos.

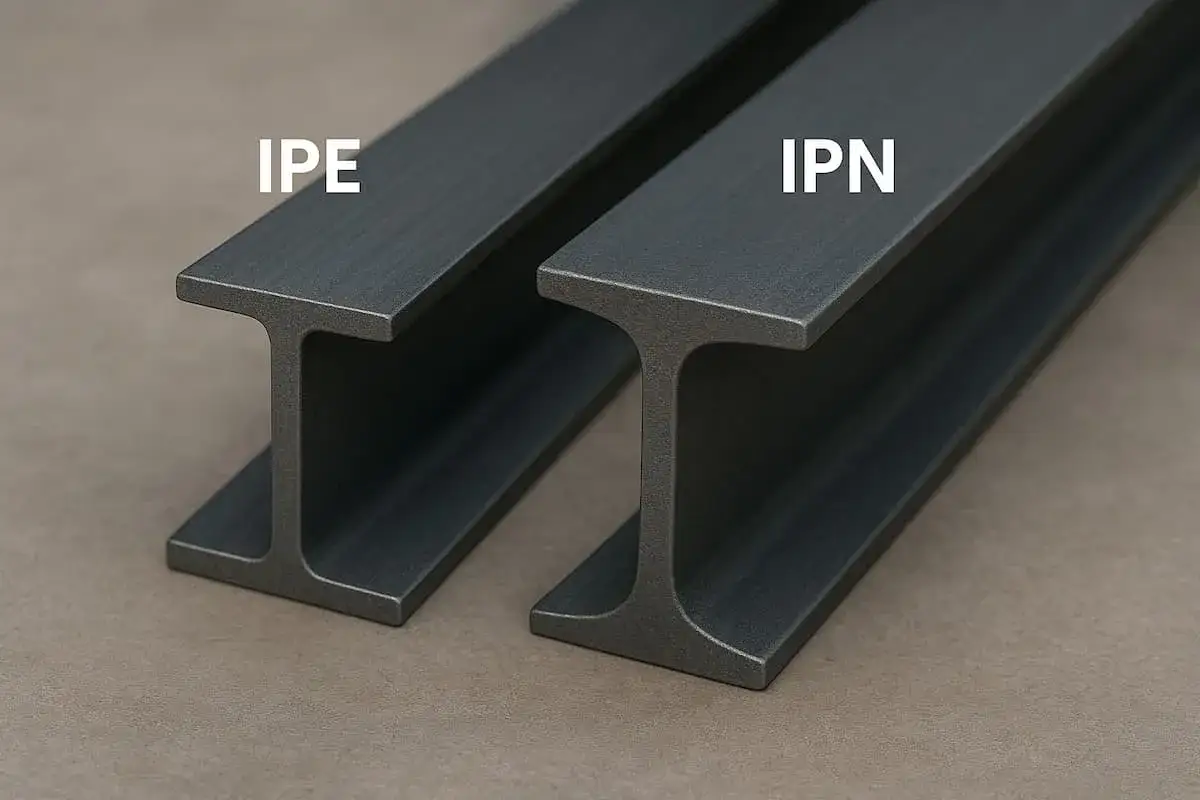

Qué cambia de verdad entre un IPE y un IPN
La referencia dimensional habitual es la norma EN 10365. Según catálogos técnicos como los de ArcelorMittal, el IPE se fabrica con alas paralelas, mientras que el IPN conserva una pendiente en el ala de alrededor del 14%. Esa diferencia parece pequeña en un croquis, pero en obra afecta a cómo apoyas una chapa, cómo soldas una placa y cómo repartes los esfuerzos en la sección. Además, las gamas habituales llegan aproximadamente hasta IPE 750 e IPN 600, así que no siempre existe una equivalencia directa entre ambas familias.
| Criterio | IPE | IPN |
|---|---|---|
| Geometría | Alas paralelas | Alas inclinadas, con pendiente aproximada del 14% |
| Gama habitual | IPE 80 a IPE 750 | IPN 80 a IPN 600 |
| Detalle de uniones | Más simple para placas y apoyos | Más delicado por el ala inclinada |
| Comportamiento típico | Mejor relación resistencia-peso | Correcto, pero menos eficiente en perfiles nuevos |
| Uso frecuente | Obra nueva y vigas optimizadas | Rehabilitación y compatibilidad con estructuras existentes |
En otras palabras, no estamos ante dos piezas “parecidas” sino ante dos geometrías pensadas para resolver necesidades distintas. A partir de ahí cambia el comportamiento estructural, que es lo que de verdad importa al dimensionar.
Cómo influye la geometría en la resistencia y la deformación
Yo suelo mirar primero la flexión, porque ahí la geometría manda. Un perfil con alas paralelas distribuye el material de forma más uniforme cerca de las zonas que más trabajan, y eso suele traducirse en mejor eficiencia resistente y menor deformación para una sección comparable.
- Flexión: el IPE suele rendir mejor a igualdad de altura nominal.
- Flecha: la deformación vertical suele ser más favorable en IPE, algo crucial en forjados y vigas vistas.
- Arriostramiento: el pandeo lateral-torsional, es decir, la tendencia de la viga a desplazarse y girar bajo compresión, depende del perfil, pero también de la longitud libre y de cómo se sujeta la viga.
- Cortante y aplastamiento local: aquí no basta con el nombre del perfil; hay que revisar alma, rigidizadores y cargas concentradas.
El IPN no es un perfil malo; simplemente responde peor cuando buscas máxima eficiencia por kilogramo en una viga nueva. En cambio, su geometría puede ser perfectamente razonable cuando el proyecto exige compatibilidad con una estructura existente o con un detalle ya repetido en taller.
Con esa base, la decisión deja de ser intuitiva y empieza a depender del uso real del perfil.
Cuándo elegir IPE y cuándo IPN en obra real
Si el proyecto es de obra nueva y quieres optimizar acero, el IPE suele ser mi primera opción. Funciona bien en vigas principales, jácenas de forjado, pórticos ligeros, entreplantas y refuerzos donde el peso propio importa. También ayuda cuando necesitas uniones más limpias con placas de extremo o cartelas, porque las alas paralelas simplifican mucho el detalle.
El IPN aparece con fuerza en tres escenarios muy concretos: rehabilitación, sustitución de perfiles existentes y estructuras donde el cálculo parte de una solución antigua que ya estaba definida con esa familia. En esos casos, intentar forzar un IPE puede obligarte a rediseñar placas, taladros o apoyos sin ganar nada real.
| Situación | Perfil que suele encajar mejor | Motivo práctico |
|---|---|---|
| Viga nueva con control de flecha | IPE | Mejor eficiencia estructural y detalle más limpio |
| Reemplazo de un perfil existente | IPN | Compatibilidad geométrica y constructiva |
| Montaje con placas de extremo | IPE | Las alas paralelas simplifican apoyos y soldaduras |
| Rehabilitación de un edificio antiguo | IPN o solución equivalente | Reduce cambios en uniones, huecos y apoyos |
Yo lo resumiría así: si estás diseñando desde cero, mira primero el IPE; si estás interviniendo sobre una estructura que ya existe, el IPN puede ser la respuesta correcta por pura compatibilidad.
Errores frecuentes al comparar ambos perfiles
Uno de los fallos más comunes es elegir solo por el nombre o por la altura nominal. Dos perfiles con la misma cifra no se comportan igual si cambian el espesor del alma, el ancho de ala o la forma de esa ala. Otro error muy repetido es olvidar que la flecha admisible puede gobernar el diseño antes que la resistencia última.
- Comparar solo kilos por metro y no la capacidad real de servicio.
- No revisar la longitud libre sin arriostramiento.
- Suponer que una placa de unión válida para IPE servirá igual en IPN.
- Ignorar cargas puntuales, apoyos intermedios y agujeros de conexión.
- Olvidar que una solución “más ligera” también cambia las reacciones en apoyos y cimentaciones.
En estructuras serias, el perfil no se elige por costumbre sino por el conjunto: cargas, apoyos, uniones y deformaciones. Y ahí es donde suele aparecer la siguiente pregunta práctica.
Qué conviene revisar antes de cerrar el cálculo y la compra
Antes de pedir material, yo comprobaría cinco cosas: la luz real, el tipo de carga, el arriostramiento, la unión y el apoyo. Si falla una de ellas, da igual que el perfil sea IPE o IPN en catálogo.
- Luz y uso: una viga de 4 m para un forjado no pide lo mismo que una de 8 m con carga concentrada.
- Estado límite de servicio: en muchas obras manda la flecha, no la rotura.
- Uniones: la geometría del ala afecta a placas, soldaduras y tornillería.
- Apoyos y cimentación: una viga más pesada o más rígida cambia las reacciones transmitidas a placas, zapatas o encepados.
- Disponibilidad comercial: no todos los tamaños están igual de presentes, y eso puede condicionar plazos y coste final.
En geotecnia esto también cuenta: la elección del perfil modifica la reacción vertical y horizontal que llega a la placa base o al encepado, y con ella el dimensionamiento de la cimentación. Un buen cálculo de la viga no compensa un mal detalle de apoyo, y al revés tampoco.
La decisión que yo tomaría para no sobredimensionar ni complicar la obra
Si busco una solución eficiente para una estructura nueva, me inclino por IPE salvo que el cálculo, la disponibilidad o un detalle constructivo me lleven claramente a otra cosa. Si trabajo sobre una estructura existente, no fuerzo el cambio de familia: primero intento respetar la lógica del edificio y después optimizo dentro de ese marco.
La idea práctica es simple: elige el perfil por comportamiento y por detalle constructivo, no por costumbre. Cuando eso se hace bien, el proyecto gana en seguridad, en claridad de montaje y en coste total. Cuando se hace mal, el problema no suele aparecer en la memoria, sino en el taller, en la puesta en obra o en el apoyo sobre la cimentación.
Si quieres una regla corta para quedarte con algo útil, usa esta: IPE para eficiencia y montaje limpio; IPN para compatibilidad y rehabilitación. A partir de ahí, el cálculo y el detalle dirán la última palabra.
