Elegir entre una viga IPE y una IPN cambia la rigidez, la facilidad de unir piezas y la forma en que la carga llega a pilares y cimentaciones. En estructuras metálicas, ese detalle afecta al cálculo, al montaje y también al comportamiento en servicio, sobre todo cuando hay flecha, vibración o encuentros ajustados. Aquí explico las diferencias reales, cuándo conviene cada perfil y qué errores merece la pena evitar.
Las dos series se parecen, pero no se comportan igual
- IPE tiene alas paralelas; IPN presenta alas inclinadas con una pendiente del 14%.
- A igualdad de canto nominal, no son perfiles intercambiables: cambian geometría, masa y propiedades resistentes.
- En obra nueva, yo suelo ver más IPE por la facilidad de conexión y de detalle.
- IPN sigue teniendo sentido en rehabilitación, reposiciones o cuando hay que encajar con una estructura existente.
- La decisión correcta no depende solo de la resistencia: la rigidez y la flecha mandan en muchos casos.

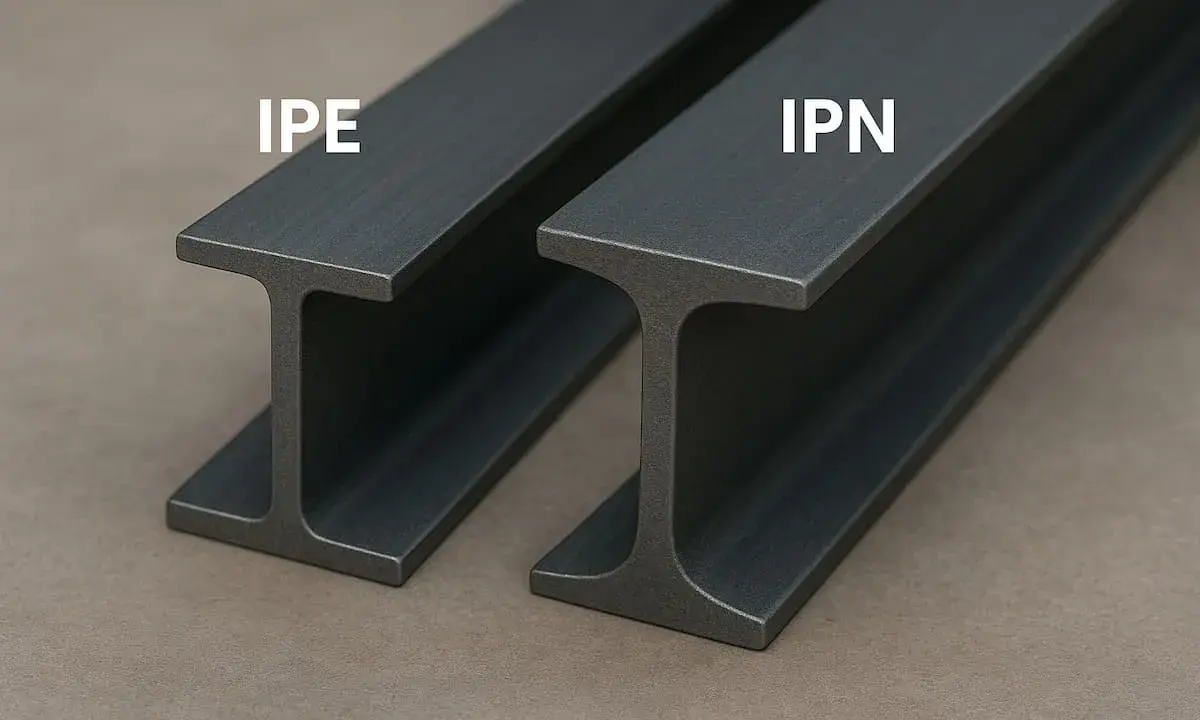

Cómo se distinguen los perfiles IPE e IPN a simple vista
La forma más rápida de entenderlos es mirar las alas. En el IPE, las alas son paralelas y mantienen un espesor constante; en el IPN, las alas tienen una inclinación interior, con una pendiente normalizada del 14%. Esa diferencia geométrica no es decorativa: condiciona el modo en que el perfil trabaja y, sobre todo, cómo se resuelven las uniones.
En la clasificación europea vigente, ambos perfiles siguen apareciendo dentro de la familia de secciones laminadas en I, con rangos habituales de IPE 80 a IPE 750 e IPN 80 a IPN 600. En la práctica, eso ya adelanta algo importante: el IPE ofrece más amplitud de gama y suele encajar mejor en proyectos nuevos, mientras que el IPN conserva su sitio allí donde la geometría inclinada aporta compatibilidad o donde la estructura existente ya “habla” ese lenguaje.
| Criterio | IPE | IPN | Impacto práctico |
|---|---|---|---|
| Geometría de las alas | Paralelas | Inclinadas | El IPE facilita el detalle de placas, apoyos y uniones |
| Pendiente de las alas | Sin pendiente | 14% | En IPN hay que afinar más el contacto y la fabricación |
| Rango habitual | 80 a 750 | 80 a 600 | El IPE ofrece más opciones en canto |
| Tolerancias y referencia dimensional | Serie de alas paralelas | Serie de alas inclinadas | No conviene mezclar tablas ni asumir equivalencias |
| Lectura visual | Perfil más “limpio” para conectar | Perfil más tradicional | El detalle constructivo cambia desde el primer croquis |
| Uso frecuente | Obra nueva y forjados | Rehabilitación y reposiciones | La elección suele depender del contexto, no solo del cálculo |
Con esa base geométrica clara, ya se entiende por qué no basta con pedir un “200” y dar por hecho que el comportamiento será el mismo. La diferencia real empieza en la sección resistente y se nota enseguida en la rigidez.
Qué cambia de verdad en resistencia, rigidez y peso
Cuando comparo dos perfiles, no me quedo en el canto. Miro el momento de inercia, que resume la resistencia geométrica a deformarse, y el módulo resistente, que indica cómo responde la sección frente a la flexión. Por pura geometría, el IPE suele aprovechar mejor el material cuando la viga trabaja en el eje fuerte, porque reparte la materia de un modo más favorable para resistir esa flexión.
Eso no significa que el IPN sea “peor” en términos absolutos. Significa que responde a otra lógica de perfil, más antigua y más ligada a ciertos detalles constructivos. En un proyecto concreto, la diferencia útil no es teórica: aparece en la flecha, en la vibración, en la deformación de acabados y en la facilidad para conectar piezas secundarias.
- Si la viga trabaja a flexión simple, el IPE suele dar una relación más interesante entre peso y rigidez.
- Si el límite crítico es la flecha, la geometría puede importar tanto como la resistencia última.
- Si hay cargas puntuales o uniones complejas, el detalle constructivo pesa más que el nombre del perfil.
- Si el proyecto ya está condicionado por un perfil existente, la compatibilidad puede valer más que la optimización teórica.
Yo aquí insisto en un matiz que a menudo se subestima: en estructuras reales, la rigidez gobierna más de lo que parece. Una viga que “aguanta” puede seguir siendo mala elección si se deforma demasiado y transmite problemas a cerramientos, forjados o apoyos. Con esa idea en mente, la elección correcta depende mucho del tipo de obra y del modo en que la estructura descarga en sus apoyos.
Cuándo conviene elegir uno u otro en obra
Obra nueva
En obra nueva suelo inclinarme por IPE cuando la viga forma parte de pórticos, forjados, pasarelas ligeras o elementos secundarios que deben conectarse con limpieza. Las alas paralelas simplifican placas de unión, rigidizadores y encuentros con correas o vigas secundarias. Eso reduce improvisaciones en taller y errores pequeños que, en obra, acaban costando tiempo.
Rehabilitación y refuerzos
IPN aparece con bastante frecuencia en reposición de piezas, refuerzos parciales y estructuras antiguas donde ya existe una familia de perfiles con alas inclinadas. Si la intervención debe encajar con lo existente, el criterio dominante no siempre es el rendimiento óptimo, sino la compatibilidad geométrica y constructiva. En rehabilitación, ese detalle ahorra cortes, calzos y soluciones forzadas.
Lee también: Capa de compresión en forjados - espesor, armado y errores
Luces largas y control de flecha
En luces largas o apoyos delicados, la rigidez manda. Si la estructura descarga sobre pilares esbeltos, muros de fábrica o zonas con cimentación sensible, una mejora de rigidez puede reducir deformaciones, fisuras y ajustes posteriores. Ahí el perfil se elige tanto por comportamiento como por el modo en que reparte las cargas hacia el resto de la estructura y, en última instancia, hacia la cimentación.
Por eso no me parece útil plantear la elección como una batalla genérica entre “uno bueno” y “otro malo”. La pregunta seria es cuál resuelve mejor el conjunto: cálculo, montaje y transmisión de cargas. Y ahí el detalle de las uniones cambia bastante la respuesta.
Cómo afectan al montaje, las uniones y la fabricación
En taller y en obra, el IPE suele ser más agradecido. La cara más regular de sus alas facilita placas de extremo, apoyos de vigas secundarias y uniones atornilladas que no obligan a pelearse con la geometría. En IPN, la inclinación de las alas obliga a resolver mejor el contacto; no es un problema grave, pero sí una fuente habitual de pequeños ajustes que ralentizan el montaje si no se prevén desde el principio.
- Soldadura: el IPE ofrece un apoyo más directo para chapas y cordones regulares.
- Atornillado: las placas de unión trabajan con menos artificios cuando las alas son paralelas.
- Apoyos: en IPN puede hacer falta adaptar la chapa, usar calzos o cuidar más el asiento.
- Fabricación: una tolerancia mal entendida se nota antes en un IPN que en un IPE.
- Montaje: cuanto más repetitiva sea la estructura, más se agradece una geometría sencilla.
En obra, esos minutos que parecen pequeños rara vez lo son. Cuando hay muchas piezas, la diferencia entre un perfil más limpio y otro más exigente se traduce en tiempo, en ajuste y en margen de error. Por eso muchas confusiones no nacen del cálculo, sino de cómo se materializa el detalle.
Errores frecuentes que veo al confundirlos
El error más común es asumir que IPE 200 e IPN 200 son equivalentes. No lo son. Comparten la idea general de “viga en I”, pero no la misma geometría ni el mismo comportamiento. A partir de ahí, se encadenan varios fallos muy típicos:
- Elegir el perfil solo por el canto nominal y no por el módulo resistente o la inercia.
- Olvidar la pendiente de las alas al diseñar placas, taladros y apoyos.
- Reemplazar una viga existente sin comprobar deformaciones, uniones y compatibilidad con el resto del sistema.
- Tomar la disponibilidad de almacén como criterio principal y dejar el cálculo en segundo plano.
- Mirar solo la resistencia y no la flecha, la vibración o el efecto sobre acabados y tabiques.
También veo un despiste recurrente: comparar un IPE con un HE como si fueran la misma familia. No lo son, y en muchos casos esa confusión acaba en soluciones sobredimensionadas o en detalles de unión innecesariamente complejos. Cuando se evita ese atajo, la decisión se vuelve bastante más limpia y el cálculo deja de pelearse con la obra.
Lo que yo revisaría antes de cerrar el cálculo
Antes de dar por bueno un perfil, yo compruebo cinco cosas: la luz real, el esquema de apoyos, la flecha admisible, el tipo de unión y si el proyecto exige compatibilidad con una estructura existente. Si cualquiera de esas variables aprieta, la elección entre IPE e IPN deja de ser teórica y pasa a depender del detalle constructivo.
- Luz y esquema: una viga simplemente apoyada no se comporta igual que un tramo continuo.
- Servicio: flecha, vibración y acabados pueden mandar más que la tensión máxima.
- Uniones: placas, rigidizadores y tornillería condicionan el perfil elegido.
- Compatibilidad: en rehabilitación, encajar con lo existente suele pesar más que optimizar unos kilos.
- Apoyo y transmisión de cargas: cuanto más sensible sea la base o la cimentación, más conviene afinar la rigidez.
En una obra nueva, yo suelo considerar el IPE como primera opción por limpieza de detalle y comportamiento general; el IPN sigue siendo útil, pero normalmente cuando existe una razón concreta para mantener su geometría. Si tuviera que resumirlo en una idea útil para proyecto y obra, sería esta: el perfil correcto no es el que “se parece” más a otro, sino el que resuelve mejor el cálculo, el montaje y la transmisión de cargas al resto de la estructura.
