Entibar zanjas - cómo elegir el sistema según el terreno

Entibar zanjas no es una formalidad de obra; es la decisión que separa una excavación controlada de una pared de terreno que puede fallar sin aviso. En este artículo explico cuándo hace falta sostener la excavación, qué sistema conviene según el tipo de suelo, cómo se ejecuta la protección paso a paso y qué errores convierten una zanja normal en un riesgo serio. También verás los casos en los que el agua, las vibraciones o las cimentaciones cercanas cambian por completo la solución.

Cuándo una zanja necesita entibación y cuándo basta el talud

Yo separo esta decisión en dos preguntas muy simples: ¿el terreno puede sostenerse por sí mismo durante toda la excavación? y ¿hay espacio real para abrir un talud seguro? Si la respuesta a cualquiera de las dos es no, la zanja no debería avanzar sin una solución de sostenimiento. En obra, el error más frecuente es confundir un corte “que se mantiene un rato” con un corte estable; no son lo mismo.

Según el INSST, ya conviene tratar como peligrosa una excavación que alcance 0,80 m en terrenos corrientes o 1,30 m en terrenos consistentes. Eso no significa que por debajo de esa cota no exista riesgo, sino que a partir de ahí el margen de error se estrecha mucho y la improvisación sale cara. Cuando el terreno es coherente, el talud puede ser suficiente; cuando es suelto, está húmedo, recibe vibración o queda cargado por acopios y tráfico, la entibación pasa a ser la respuesta lógica.

También hay un límite práctico que a menudo se olvida: el talud necesita espacio. En una parcela abierta puede funcionar, pero en una calle estrecha, junto a una cimentación o entre servicios enterrados, perder planta útil no siempre es posible. Ahí la solución suele pasar por combinar talud y entibación, o directamente por un sistema más cerrado y controlado.

La idea clave es esta: no se trata de “proteger por si acaso”, sino de adaptar el sostenimiento a la geometría real, al terreno y al entorno. Esa lectura del contexto es la que conecta la seguridad con la geotecnia de verdad, y nos lleva al factor que más manda de todos: el suelo.

El terreno manda más que la máquina

Una excavadora puede abrir una zanja en minutos, pero no puede cambiar la forma en que el terreno responde al corte. Yo suelo mirar primero la cohesión, el nivel de agua y la presencia de cargas externas; después ya decido el sistema. Un suelo puede parecer duro en superficie y perder capacidad en cuanto se descomprime, se moja o empieza a vibrar por el paso de vehículos.

En la práctica geotécnica, esto tiene una consecuencia muy clara: dos zanjas con la misma profundidad pueden necesitar soluciones totalmente distintas. Una zanja en arcilla competente y seca no se comporta igual que otra en un relleno heterogéneo con agua filtrada y paso de camiones al borde. Por eso yo desconfío de las recetas universales y prefiero leer el terreno antes que discutir la herramienta.

Cuando ese diagnóstico está hecho, ya sí tiene sentido elegir el tipo de entibación. Y ahí conviene distinguir entre sistemas simples, sistemas cerrados y soluciones especiales, porque no todas sirven para lo mismo.

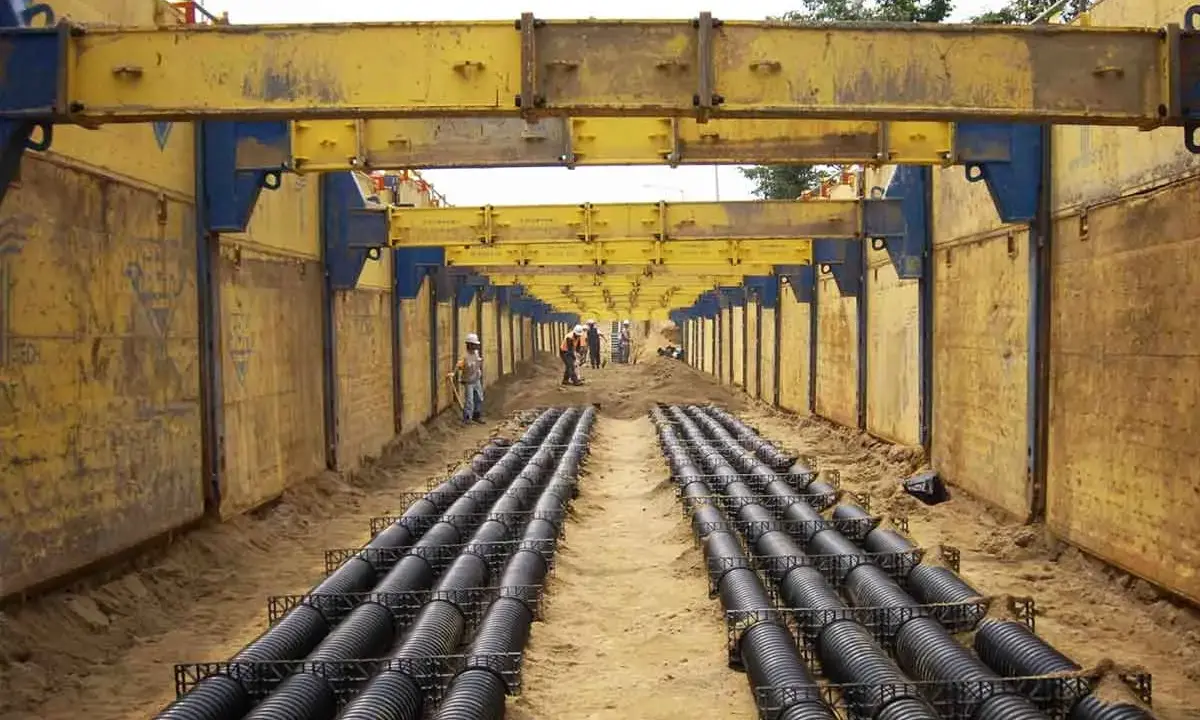

Los sistemas de entibación que más se usan en obra

La entibación no es una sola cosa. Hay soluciones pensadas para suelos con cierta cohesión, otras para terrenos más pobres y otras que ya entran en el terreno de equipos especializados. Yo no las veo como “mejores” o “peores” en abstracto, sino como respuestas distintas a una combinación concreta de profundidad, ancho, suelo y espacio disponible.

Las entibaciones de tablas horizontales suelen funcionar bien cuando el terreno aguanta lo justo mientras avanzas por fases. Las verticales, en cambio, me parecen más razonables cuando no quiero depender tanto de una cohesión que no está del todo garantizada. Y las soluciones especiales, que pueden llegar a unos 3,5 m en terrenos de buena cohesión, ya son otra liga: útiles, sí, pero no para improvisar con medios de cualquier cuadrilla.

Si tuviera que resumirlo en una sola frase, diría que la mejor entibación es la que se instala antes de que el terreno empiece a trabajar en contra. Eso obliga a ejecutar con método, no solo a elegir bien el sistema.

Cómo entibar zanjas sin improvisar

Yo suelo pensar la ejecución en una secuencia corta y disciplinada. Si una de esas fases se hace tarde, mal o a medias, el riesgo sube de inmediato. No basta con bajar una estructura al hueco: la entibación tiene que acompañar a la excavación, apoyar de verdad las paredes y quedar revisable desde el primer momento.

1. Primero estudio el terreno y el entorno: tipo de suelo, humedad, servicios enterrados, cargas cercanas y posibles vibraciones.
2. Después fijo la geometría de trabajo: profundidad, longitud del tramo abierto y espacio disponible para talud o para montaje de paneles.
3. Excavo por fases cortas, evitando dejar paños verticales sin protección más tiempo del estrictamente necesario.
4. Coloco la entibación a medida que avanza la excavación, no cuando el corte ya ha quedado excesivamente expuesto.
5. Verifico que los elementos de apoyo quedan bien tensados y que no aparecen huecos entre el terreno y la estructura.
6. Mantengo accesos seguros para entrar y salir, y no doy por buena una zanja sin un punto claro de evacuación.
7. Si la zanja supera 1,30 m con operarios dentro, dejo un apoyo exterior de retén y medios de rescate disponibles.
8. Al desmontar, retiro la entibación solo cuando deja de ser necesaria y siempre de forma ordenada, por franjas y desde la parte inferior.

Hay un matiz que yo considero decisivo: la entibación no debe dimensionarse para “lo habitual”, sino para la combinación peor razonable que pueda darse durante la obra. Si llueve, si el tráfico vibra, si entra un camión más cerca de lo previsto o si el suelo cambia de estrato, el sistema tiene que seguir trabajando. Por eso las instrucciones del fabricante y el criterio técnico no son un papel más; son parte de la seguridad real.

Además, el INSST insiste en revisar las entibaciones al comenzar cada jornada y extremar esa revisión después de interrupciones largas o de cambios atmosféricos como lluvia o heladas. Esa costumbre, que parece pequeña, es la que evita muchos fallos de codales aflojados, asientos o deformaciones que no se ven a simple vista.

Con la ejecución clara, queda lo más delicado: evitar los errores repetidos que hacen que una zanja aparentemente correcta deje de serlo en cuestión de minutos.

Los errores que más se repiten en zanjas pequeñas

En obra pequeña se cometen errores grandes con una facilidad sorprendente. A menudo no nacen de la mala fe ni de la falta de voluntad, sino de la costumbre de pensar que “solo son dos metros” o “solo es un tramo corto”. Esa forma de razonar me parece peligrosa porque confunde el tamaño de la zanja con su nivel de riesgo.

• Dejar demasiada longitud abierta antes de montar la protección.
• Apilar tierras, materiales o maquinaria cerca del borde y cargar el terreno justo donde más sensible es.
• Confiarse porque el suelo estaba seco al abrir y no volver a comprobarlo tras una lluvia o un riego.
• No revisar el apriete de los codales ni la integridad de los paneles al empezar la jornada.
• Retirar la entibación antes de tiempo, mientras todavía hay zonas con empuje lateral significativo.
• Ignorar grietas, abombamientos o pequeños desprendimientos previos, como si fueran un detalle menor.
• Trabajar sin una coordinación clara cuando intervienen varias empresas o subcontratas.

El accidente típico no suele empezar con un derrumbe enorme; suele empezar con una señal pequeña que nadie toma en serio. Una fisura nueva, un leve hundimiento en el borde o un codal que cede un poco son mensajes del terreno. Yo prefiero sobrerreaccionar ante esas señales antes que explicar después por qué se siguió trabajando como si nada.

Y cuando además hay agua, tráfico o cimentaciones cercanas, esa prudencia deja de ser una recomendación y pasa a ser una necesidad técnica.

Qué cambia cuando hay agua, tráfico o cimentaciones cercanas

Estas son las tres situaciones que más me obligan a ser conservador. El agua altera la resistencia del terreno, el tráfico introduce vibración y sobrecarga, y las cimentaciones cercanas cambian la distribución de esfuerzos alrededor del corte. Cada una de ellas, por separado, ya complica la zanja; juntas pueden convertir una solución simple en una mala idea.

Con agua, mi prioridad no es solo sostener, sino controlar el comportamiento del terreno. A veces hace falta agotamiento o drenaje; otras, un sistema de contención más cerrado. Lo importante es no asumir que el problema se arregla “esperando a que se seque”, porque el suelo reblandecido no siempre recupera de forma inmediata ni homogénea.

Con tráfico o maquinaria cercana, el problema no es solo el peso, sino la vibración continua. Esa vibración afloja el terreno, abre microfisuras y acelera los pequeños desprendimientos. Por eso no me gusta ver acopios pegados al borde ni vehículos maniobrando sobre una corona de corte mal protegida.

Y cuando aparecen cimentaciones próximas, ya no estamos solo frente a una zanja, sino frente a una interacción entre excavación y estructura. En esos casos hay que estudiar si hace falta apeo, si el corte altera el apoyo de la edificación y si la solución elegida mantiene estables las zonas afectadas. Aquí la improvisación sale especialmente mal, porque el daño no siempre se ve en la zanja; a veces aparece en el edificio o en el vial cercano.

En una palabra: cuanto más sensible es el entorno, más importante resulta que la entibación esté calculada, trazada y revisada con criterio técnico, no con rutina. Eso me lleva a la última parte, que es la que yo cerraría antes de dar la obra por preparada.

Lo que yo dejaría cerrado antes de bajar al fondo de la zanja

Antes de autorizar trabajo en el fondo de una zanja, yo querría estas decisiones resueltas y no “pendientes de ver sobre la marcha”. Si una sola de ellas queda vaga, el margen de seguridad cae más de lo que parece.

• Identificación clara del terreno y de su comportamiento probable al abrirlo.
• Profundidad, longitud y ancho de trabajo definidos antes de excavar.
• Sistema de sostén elegido según suelo, agua, cargas y espacio disponible.
• Zona de acopios y circulación separada del borde de la excavación.
• Acceso y salida seguros, sin depender de saltos ni pasos improvisados.
• Revisión diaria de la entibación y revisión extraordinaria tras lluvia, heladas o paradas largas.
• Medios de comunicación y rescate previstos para el caso de incidencia.
• Coordinación preventiva y plan de trabajo alineados con el sistema real de ejecución.

Yo me quedo con una idea muy simple: la entibación no es un accesorio de la zanja, es parte del diseño de la excavación. Cuando el terreno cambia, la protección también tiene que cambiar. Y en esa adaptación, más que la fuerza de la maquinaria, lo que marca la diferencia es la lectura del suelo, la disciplina de obra y la decisión de no dejar que un corte abierto se convierta en una apuesta.
