Muro de escollera - diseño, drenaje y errores clave

Un muro de escollera resuelve dos problemas que en geotecnia suelen aparecer juntos: contener un desnivel y dejar pasar el agua sin acumular presión detrás de la estructura. Por eso funciona especialmente bien en taludes, márgenes de cauces, accesos a fincas, caminos y urbanizaciones con cambios de cota moderados. En este artículo explico qué hace realmente esta solución, cuándo tiene sentido, cómo se diseña y qué errores la hacen fallar antes de tiempo.

Qué problema resuelve realmente una escollera

Yo la veo, ante todo, como una solución de gravedad. La masa pétrea aporta resistencia frente al empuje del terreno o frente a la erosión del agua, y al mismo tiempo deja huecos por los que el agua circula sin generar una presión hidrostática excesiva. Esa combinación la hace muy interesante cuando el talud necesita apoyo, pero no conviene encerrar la humedad dentro de un muro rígido.

En obra civil se utiliza tanto como estructura de contención como protección frente a la erosión. No es lo mismo contener un relleno en el borde de una parcela que defender la base de un talud en un cauce, y esa diferencia cambia el diseño, el pie del muro, el tipo de apoyo y la protección frente a socavación. Yo no empiezo por la piedra; empiezo por preguntar qué está empujando, hacia dónde se mueve el agua y qué terreno recibirá la carga.

La guía del Ministerio de Transportes para muros de escollera colocada describe bloques de roca irregulares, sin labrar, colocados uno a uno, con masas que suelen moverse en el rango de 300 a 3000 kg. Ese dato no sustituye el proyecto, pero deja claro que hablamos de una solución constructiva muy específica, no de un simple relleno de piedra vertida. Desde ahí se entiende mejor por qué el siguiente paso es estudiar cómo trabaja.

Si ya está claro qué resuelve y qué no, conviene bajar un nivel y ver el mecanismo geotécnico que mantiene estable la estructura.

Cómo trabaja desde el punto de vista geotécnico

El principio es sencillo de explicar y delicado de ejecutar: la estabilidad nace de la combinación entre peso propio, geometría y apoyo competente. El peso contrarresta el empuje lateral del terreno, la geometría ayuda a que las piezas se traben entre sí y el apoyo evita que el conjunto se asiente de forma desigual o deslice por la base.

Hay cuatro ideas que para mí son decisivas:

• Peso propio: la masa del muro genera resistencia frente al vuelco y al deslizamiento.
• Trabazón: los huecos y contactos entre bloques crean una estructura estable, siempre que la colocación sea correcta.
• Drenaje: el agua debe salir; si se queda atrapada, aumenta la presión sobre el trasdós, que es la cara en contacto con el relleno.
• Apoyo competente: sin un terreno de cimentación adecuado, la piedra no compensa un problema de base blanda, erosionable o mal compactada.

En una escollera bien resuelta, el agua no se convierte en enemiga. El propio volumen de huecos funciona como alivio hidráulico y reduce la acumulación de empujes, algo que en muros rígidos exige filtros, drenes o aliviaderos mucho más exigentes. Ahora bien, ese beneficio desaparece si el relleno fino invade los huecos o si el flujo lava el terreno de apoyo desde abajo, porque entonces aparece la erosión interna y el problema deja de ser de superficie para convertirse en estructural.

Por eso, en geotecnia, una escollera no se analiza solo por su forma exterior. También hay que revisar empuje activo, capacidad portante, estabilidad global del talud, deslizamiento basal y socavación en el pie. Cuando alguno de esos factores falla, la piedra puede seguir intacta y, aun así, la obra deja de ser segura. Ese matiz es importante y nos lleva al diseño.

Los criterios que de verdad condicionan el diseño

Cuando reviso un proyecto, hay pocos factores que realmente cambian la decisión. El resto son detalles secundarios. Si estos puntos no están controlados, la solución se vuelve frágil aunque el muro se vea sólido desde fuera.

En el fondo, el proyecto consiste en evitar tres fallos: que el muro se deslice, que vuelque o que se hunda. A eso se suman los problemas hidráulicos, que en esta tipología pesan más de lo que muchos piensan. Cuando el agua manda, el detalle constructivo vale casi tanto como el cálculo. Y precisamente por eso la ejecución no puede improvisarse.

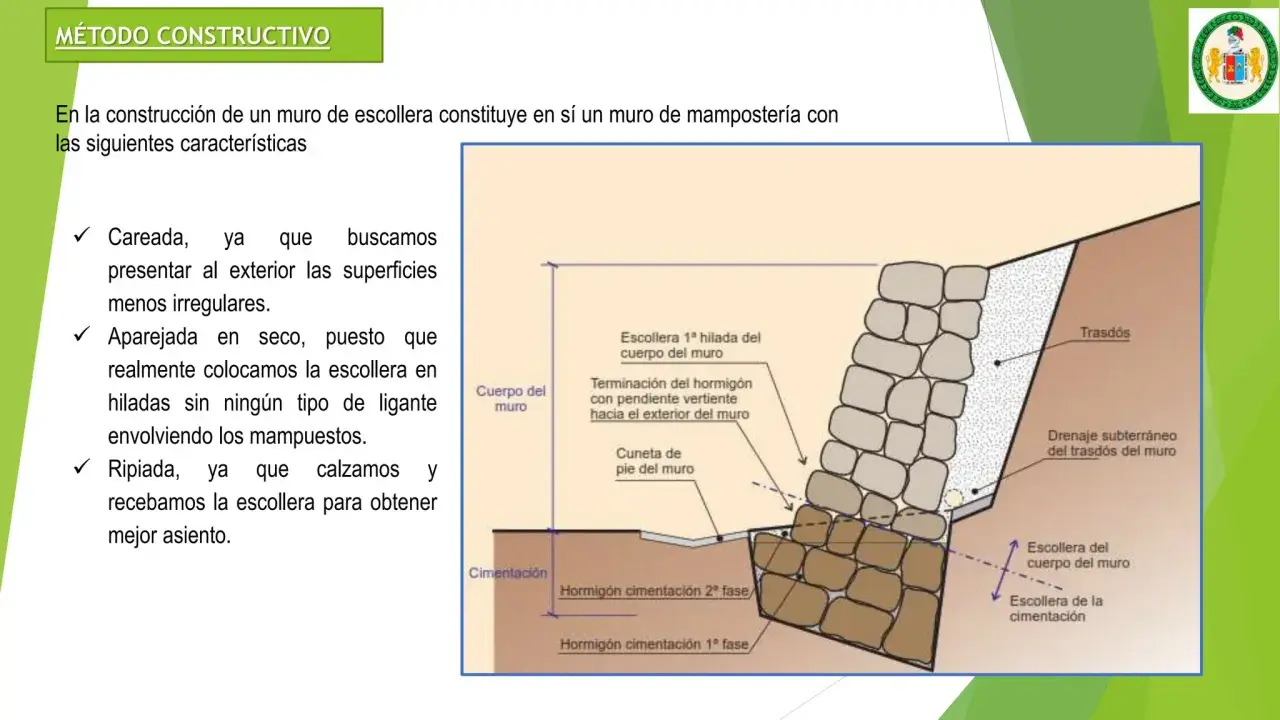

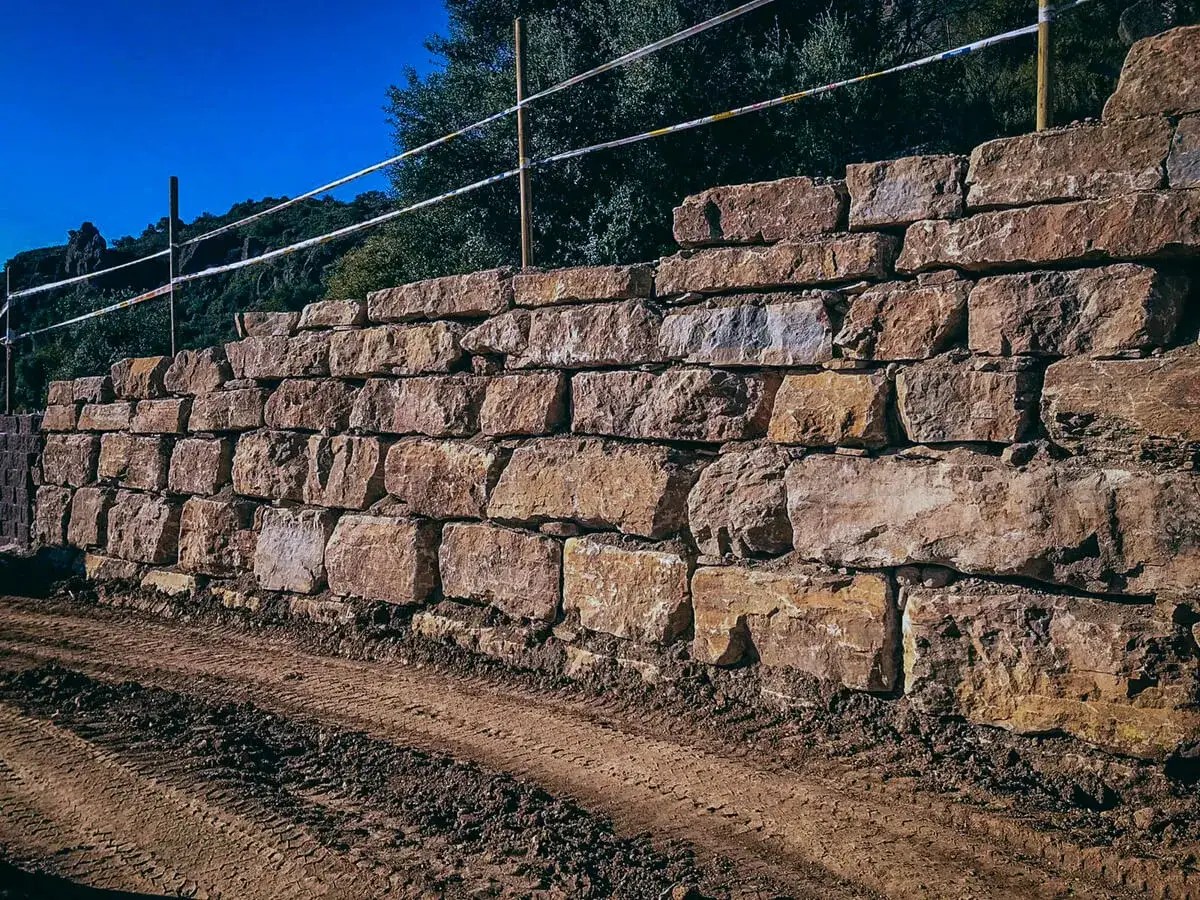

Cómo se ejecuta para que no pierda estabilidad en obra

Yo suelo separar la ejecución en una secuencia muy clara, porque cada fase condiciona la siguiente. Si se monta bien desde abajo, la estructura gana; si se corrige sobre la marcha, casi siempre se pagan problemas más adelante.

1. Replanteo y excavación. Se define la traza, el pie y la cota de apoyo real. Aquí ya se detectan blandones, rellenos antiguos o zonas con humedad persistente.
2. Preparación del cimiento. La base debe quedar limpia, nivelada y con capacidad suficiente para recibir cargas. En cauces o zonas con arrastre, el pie debe quedar protegido frente a la socavación prevista.
3. Colocación de la primera hilada. Esta es la más importante. Las piezas grandes deben asentarse con estabilidad, porque todo lo demás apoyará sobre ella.
4. Levante del cuerpo del muro. Los bloques se colocan de forma que trabajen por peso y trabazón. No conviene dejar juntas continuas, ni huecos excesivos, ni piezas “colgadas”.
5. Relleno filtrante y drenaje. Si el terreno aporta finos, hace falta una transición que evite la migración de partículas. Un geotextil o un filtro granular bien resuelto puede marcar la diferencia entre una obra duradera y una que se colmata.
6. Coronación y protección superior. La parte alta debe rematarse sin introducir cargas improvisadas ni vertidos de agua sobre el trasdós. La guía técnica española insiste en evitar bajantes u otros elementos que descarguen directamente sobre el muro salvo que exista una solución específica.

Hay un error muy frecuente: pensar que la piedra grande lo arregla todo. No. Si el terreno de apoyo está mal, si el agua entra sin control o si el trasdós se rellena con material inadecuado, la escollera solo tapa el problema durante un tiempo. Cuando la ejecución es correcta, en cambio, la obra envejece bien y tolera pequeños movimientos sin perder funcionalidad.

Con ese panorama, tiene sentido compararla con otras soluciones que suelen entrar en la misma conversación.

Escollera, gaviones u hormigón en masa

Esta comparación me parece útil porque evita decisiones automáticas. No siempre gana la opción más rígida, ni la más barata, ni la que más “cierra” visualmente el frente. Gana la que encaja con el terreno, el agua y el espacio disponible.

Yo suelo resumirlo así: si hay agua, cierta deformabilidad admisible y piedra disponible cerca, la escollera tiene mucho sentido. Si el proyecto necesita una geometría muy ajustada o cargas altas en poco espacio, el hormigón puede imponerse. Y si se busca una solución flexible, drenante y con buena capacidad de adaptación, los gaviones suelen entrar con fuerza. La elección no es estética; es geotécnica y constructiva.

La parte más útil, sin embargo, no es la comparación en sí, sino reconocer los errores que suelen hacer caer la solución cuando ya parecía resuelta.

Los fallos que más veo repetirse

Hay fallos que se repiten tanto que casi se pueden prever al leer el anteproyecto. Cuando los veo, sé que la obra está demasiado confiada en la piedra y poco atenta al terreno.

• Confiar en la masa sin estudiar el apoyo. Una escollera pesada no compensa un terreno blando o mal drenado.
• Dejar que el agua entre sin salida. La presión hidrostática y la erosión interna son de las causas más serias de patología.
• Usar material de relleno incompatible. Si los finos migran al cuerpo del muro, se colmatan los huecos y se pierde el efecto drenante.
• Descuidar el pie. La socavación en la base puede descalzar toda la estructura aunque la coronación se vea perfecta.
• Improvisar cargas en coronación. Vehículos, muros auxiliares, cerramientos o bajantes mal resueltas cambian por completo el comportamiento.
• Colocar la piedra como si fuera un vertido. La escollera colocada exige criterio de asiento, trabazón y ajuste; no vale cualquier descarga con maquinaria.

También veo un error conceptual: tratar la escollera como si fuera “mantenimiento cero”. No funciona así. No necesita vigilancia constante, pero sí conviene revisar tras lluvias fuertes, avenidas o movimientos del terreno. Una inspección visual del pie, de las juntas abiertas y del drenaje evita sorpresas mayores.

Si tuviera que cerrar el criterio técnico con una sola idea, sería esta: la estabilidad depende más de lo que no se ve que de la apariencia exterior.

Lo que yo comprobaría antes de darla por buena

Antes de considerar terminada una solución de este tipo, reviso siempre cinco cosas: el terreno de apoyo, la salida del agua, la protección del pie, la compatibilidad del relleno y la carga real que llegará a la coronación. Si una sola de esas piezas queda floja, la obra puede durar, pero no necesariamente con el margen de seguridad que uno espera.

Cuando la escollera está bien planteada, ofrece una combinación muy valiosa en geotecnia: estabilidad por gravedad, drenaje natural y buena respuesta frente a pequeñas deformaciones. Cuando está mal planteada, el fallo casi nunca viene de la piedra; viene del agua, del suelo o del detalle constructivo. Por eso yo la entiendo como una solución completa, no como un montón de roca bien apilada.

Si el proyecto está en una ladera, en el borde de un cauce o en un desnivel donde el agua y el terreno se están poniendo de acuerdo para generar problemas, esta tipología merece una revisión seria. Es una solución sencilla en apariencia, pero muy exigente en criterio.
