Lo esencial antes de abrir la zanja
- Los bataches permiten excavar la pantalla por tramos para mantener la estabilidad del terreno y controlar mejor las juntas.
- El murete guía suele tener entre 70 y 100 cm de altura y entre 10 y 50 cm de espesor, y ayuda a alinear la excavación.
- La zanja se estabiliza con lodo bentonítico o polimérico, que debe mantenerse por encima del nivel freático y dentro de especificaciones.
- La secuencia correcta es excavación, limpieza del fondo, colocación de armadura, hormigonado por tubo tremie y tratamiento de la cabeza.
- La elección entre cuchara bivalva, hidrofresa o trépano depende más del terreno y de las vibraciones admisibles que de la velocidad nominal.
- Los fallos más caros suelen venir de una mala verticalidad, lodo sucio, juntas mal resueltas y una coordinación pobre entre paneles primarios y secundarios.

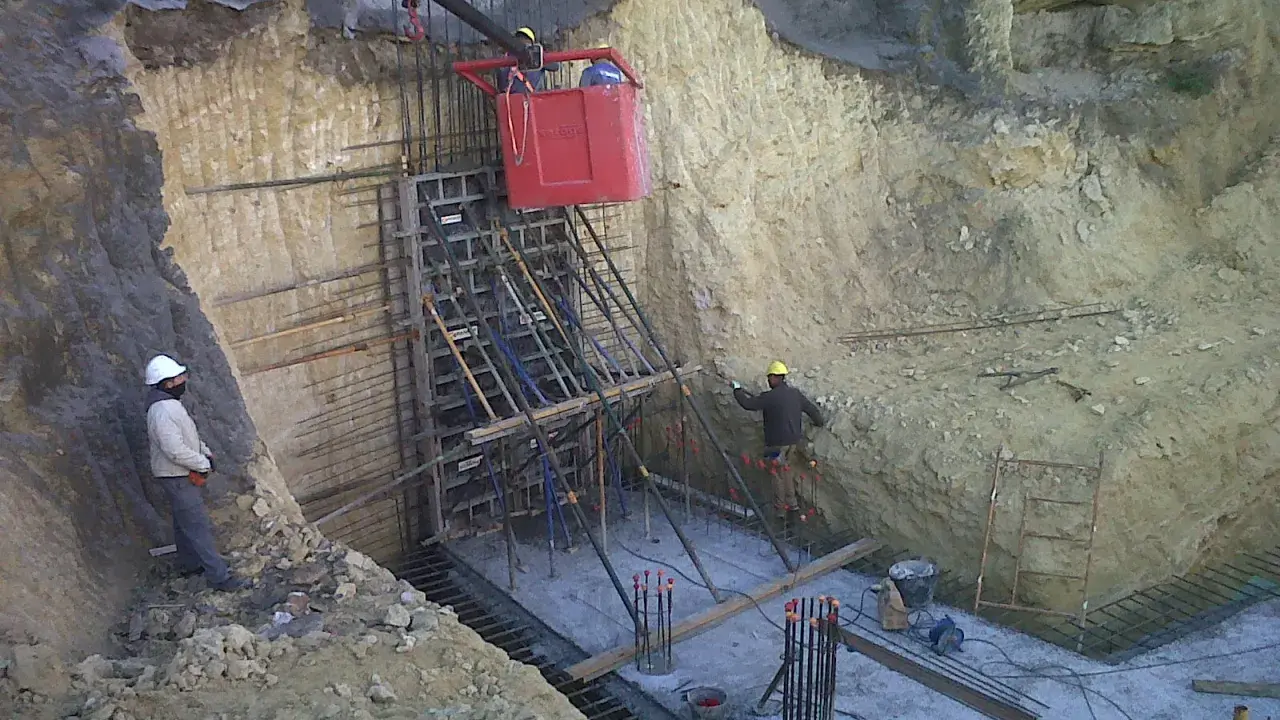

Qué resuelven los bataches en un muro pantalla
La lógica de los bataches es sencilla: no se excava toda la pantalla de una vez, sino por paneles sucesivos, para que el terreno conserve apoyos temporales mientras avanza la obra. En una pantalla de hormigón in situ, esa división no es un capricho; es la forma de controlar el empuje del suelo, reducir deformaciones y permitir que cada tramo quede bien unido al siguiente.
En proyectos habituales, los paneles suelen moverse en longitudes de 1,5 a 6 metros, con espesores que, según la obra y el equipo, pueden ir aproximadamente de 600 a 1.500 mm. Yo suelo verlo como una secuencia muy sensible: si el primer corte entra mal, todo lo demás se complica, porque la pantalla no solo tiene que resistir, también tiene que quedar perfectamente alineada y estanca.
Por eso se habla de paneles primarios y secundarios. Los primarios abren el ritmo de la pantalla y los secundarios cierran los huecos entre ellos, asegurando el engrane entre módulos. Esa alternancia es la que permite que el conjunto funcione como una contención continua y no como una suma de piezas sueltas.
Con esa idea clara, el siguiente paso es preparar bien la obra para que la excavación no empiece ya comprometida.

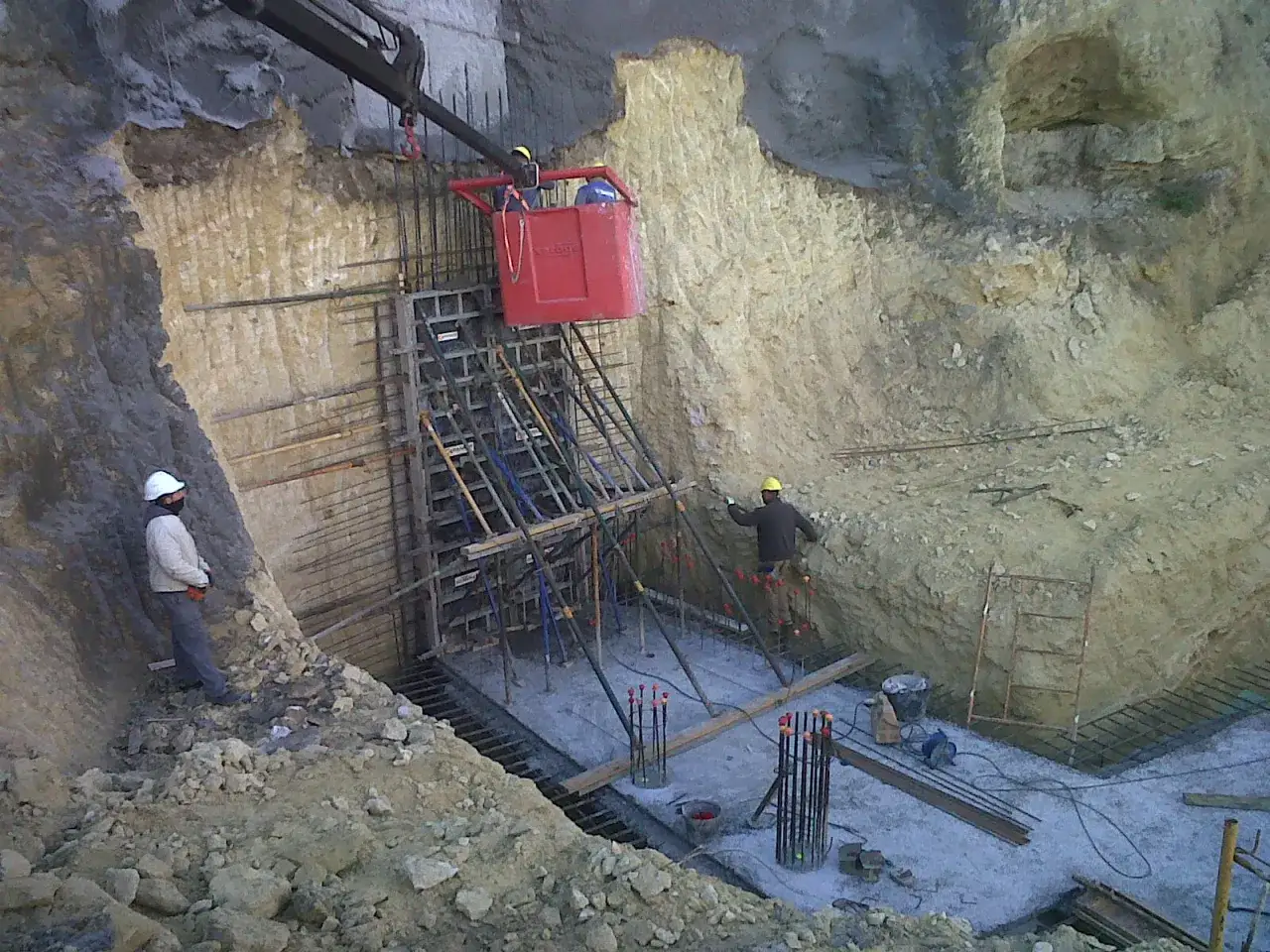

Cómo preparo la obra antes de excavar
Antes de tocar el terreno, yo revisaría tres cosas: replanteo, guía superior y control del agua. Si una de ellas falla, el panel puede perder verticalidad, contaminarse o abrirse más de lo debido en cabeza.Replanteo y murete guía
El murete guía no está ahí solo para marcar la traza. Sirve para guiar el útil de excavación, sostener la parte superior de la zanja y facilitar que el lodo se mantenga en una cota segura. En condiciones normales, se ejecuta como dos nervios de hormigón de poca altura, con dimensiones que suelen estar en el rango de 70 a 100 cm de alto y 10 a 50 cm de espesor.
Además, el murete guía ayuda a mantener la continuidad geométrica de la pantalla y actúa como apoyo temporal para la armadura. Si falta espacio, a veces se simplifica la solución, pero yo no lo haría sin una justificación técnica muy clara: el ahorro aparente suele salir caro cuando empiezan los problemas de alineación.
Control del nivel freático y del lodo
La zanja no debe quedar desnuda. El lodo bentonítico o polimérico ejerce una presión que compensa el empuje del terreno y del agua, y por eso su nivel debe permanecer, como regla práctica, varios metros por encima del nivel freático. También hay que vigilar su densidad, viscosidad, contenido de arena y pH; si el lodo se degrada, deja de estabilizar la excavación y el fondo se contamina con facilidad.
En zonas urbanas de España, donde abundan sótanos profundos y condicionantes de colindancia, este control marca la diferencia entre una pantalla limpia y una pantalla llena de correcciones. Con la obra preparada, ya se puede entrar en el ciclo real de excavación.
Así excavo un panel sin perder estabilidad
La excavación de cada panel no consiste en “sacar tierra” sin más. Consiste en avanzar con una geometría muy controlada, manteniendo la zanja estable en todo momento y evitando que el fondo o las paredes se relajen más de la cuenta.
Apertura y avance del corte
La herramienta más habitual es la cuchara bivalva, muy eficaz cuando el terreno se deja excavar sin exceso de dureza. En estratos más complicados, la hidrofresa ofrece mejor control y menos vibración; si aparece terreno muy duro o roca, puede entrar en juego el trépano, aunque ese recurso suele penalizar por vibraciones y ruido. La clave no es excavar rápido, sino excavar recto y con el mínimo daño lateral posible.
Estabilización con lodo
A medida que la excavación baja, el lodo ocupa el volumen del hueco y evita el colapso de las paredes. La zanja debe mantenerse llena y vigilada; si el nivel baja, la pared superior se descomprime y el riesgo de desprendimiento crece enseguida. También conviene retirar los detritos con frecuencia para que el fondo no acumule material suelto ni aumente la contaminación del lodo.
Limpieza del fondo
Cuando se alcanza la cota de proyecto, el fondo se limpia antes de meter la armadura. Esto no es un trámite: un fondo mal limpiado deja una capa débil bajo el hormigón, reduce la calidad de la base y puede perjudicar la transmisión de cargas. En obra, la diferencia entre un panel aceptable y uno problemático suele estar en estos detalles que nadie ve desde fuera.
Una vez terminado el panel, el siguiente reto es elegir el equipo que mejor encaja con el terreno y con las limitaciones de la obra.
Qué equipo conviene según el terreno
| Equipo | Cuándo lo elijo | Lo que aporta | Lo que limita |
|---|---|---|---|
| Cuchara bivalva | Terrenos excavables, obra urbana estándar, paneles con geometría relativamente simple | Solución versátil, implantación razonable y buena productividad en suelos compatibles | Rinde peor en materiales muy duros y exige buen control de verticalidad |
| Hidrofresa | Profundidades altas, exigencia de precisión y entornos sensibles a vibraciones | Muy poco ruido y vibración, buen rendimiento en pantallas profundas | Coste superior y mayor complejidad de medios auxiliares |
| Trépano | Terrenos muy duros o presencia de roca que no cede con la cuchara | Permite romper estratos difíciles | Genera vibraciones y suele ser menos amable con el entorno |
| Fresadora de subsuelo | Roca, empotramientos profundos o espacios donde importa reducir impactos | Muy útil cuando el proyecto exige corte agresivo con control geométrico | Equipo específico y coste de implantación más exigente |
En una pantalla urbana, yo miro antes el impacto en el entorno que la velocidad teórica. Una máquina más rápida puede salir peor si aumenta las vibraciones, desordena la excavación o obliga luego a corregir juntas y recubrimientos. Y ahí es donde el hormigonado cobra todo su peso.
Cómo se hormigona y se sellan las juntas
Cuando el panel ya está excavado y limpio, se baja la armadura, normalmente montada en varios tramos si el tamaño de la jaula lo exige. Esa armadura no debe apoyar en el fondo; tiene que quedar suspendida y con separadores que garanticen el recubrimiento de hormigón. Después llega el hormigonado por tubo tremie, que permite colocar el hormigón desde abajo hacia arriba sin mezclarlo con el lodo.
Por qué el tremie es crítico
El hormigón tiene mayor densidad que el lodo, así que desplaza el fluido de forma controlada mientras asciende. Si se vierte mal, se contamina la cabeza del panel, aparecen zonas débiles y la pantalla pierde calidad justo en el punto donde más conviene que esté compacta. Al finalizar, suele retirarse la parte superior afectada por lodos y se regulariza la cabeza antes de ejecutar la viga de coronación o el elemento que enlace con la estructura superior.
Lee también: Terreno blando en geotecnia - claves para reconocerlo y resolverlo
Qué hacen realmente las juntas
Las juntas no están solo para “unir” paneles. Deben ayudar al encaje entre el panel primario y el secundario, mejorar la continuidad geométrica y limitar filtraciones. En obra se usan soluciones como tubos de extremo, juntas recuperables o perfiles metálicos que dejan una geometría de enganche razonable para el panel contiguo. Si la junta queda sucia, deformada o mal alineada, el problema no se queda en la estética: aparece agua, pérdida de estanqueidad y más trabajo de reparación.
Por eso la secuencia de ejecución importa tanto como la calidad del hormigón. El siguiente punto es precisamente ese orden, porque una pantalla bien planificada evita muchos de los errores que luego parecen “imprevisibles”.
El orden de ejecución y los fallos que más caras salen
En las pantallas profundas, el orden alterno primario-secundario sigue siendo una solución muy sólida cuando la estabilidad y la estanqueidad pesan mucho. No siempre es la única opción, pero sí una de las más fiables porque permite que cada panel encuentre apoyo temporal en el terreno vecino antes de que se cierre el conjunto.
| Secuencia | Cuándo la prefiero | Ventaja principal | Riesgo si se ejecuta mal |
|---|---|---|---|
| Primario-secundario alterno | Terrenos exigentes, nivel freático alto, obra urbana con sensibilidad a movimientos | Mejor control de estabilidad y de juntas entre paneles | Más coordinación y más dependencia del ritmo de obra |
| Continuo | Cuando el sistema de excavación y el proyecto permiten avanzar sin perder control geométrico | Proceso más fluido en ciertas obras | Menor margen si el terreno cambia o la organización falla |
- Lodo por debajo de cota o fuera de especificación, que deja la pared sin apoyo suficiente.
- Panel fuera de verticalidad, que complica el encaje con el siguiente y penaliza la geometría global.
- Fondo mal limpiado, con detritos o arena que degradan la base del hormigón.
- Armadura mal centrada, que reduce recubrimiento y durabilidad.
- Juntas contaminadas o mal resueltas, que acaban en filtraciones y reparaciones posteriores.
- Demasiada espera entre primarios y secundarios, que empeora la limpieza y complica el trabajo de cierre.
Cuando repaso una pantalla que ha dado problemas, casi siempre encuentro la misma historia: ninguna decisión fue dramáticamente mala, pero varias pequeñas desviaciones se acumularon hasta romper el conjunto. Esa es la parte menos visible del trabajo geotécnico y, a la vez, la que más dinero ahorra cuando se controla bien.
Lo que revisaría antes de dar la pantalla por buena
Si tuviera que quedarme con una lista corta, revisaría cinco cosas antes de cerrar la fase de excavación: geometría del panel, calidad del lodo, limpieza del fondo, posición de la armadura y estado de las juntas. No son controles “administrativos”; son los puntos que determinan si la pantalla será estable, estanca y compatible con la excavación interior posterior.
También conviene pensar en lo que viene después. Una pantalla no termina cuando el panel se hormigona: todavía queda el descabezado, la viga de coronación, la posible instalación de anclajes o puntales y, en muchos sótanos, la excavación por fases del recinto interior. Si todo eso no se ha previsto desde el principio, el muro puede estar bien ejecutado y aun así obligar a improvisar demasiado.Si la obra exige precisión, agua y poco margen de error, la pantalla por bataches sigue siendo una de las soluciones más fiables de la geotecnia urbana. La diferencia entre un buen resultado y uno mediocre rara vez está en un único gesto; suele estar en la disciplina con la que se repiten, panel tras panel, los mismos controles básicos.
