Suelo claveteado - cómo estabiliza taludes y cuándo conviene

La estabilización de un talud no se resuelve con una receta única: depende de la geometría, del agua, de la resistencia del terreno y de cuánto movimiento puede tolerar la obra. La técnica de soil nailing, o suelo claveteado, combina barras de acero, lechada y un revestimiento superficial para reforzar la masa de terreno sin construir desde cero un muro pesado. Aquí explico cómo funciona, cuándo encaja de verdad, qué errores la debilitan y cómo la comparo con otras soluciones geotécnicas.

Qué problema resuelve y cuándo tiene sentido

Yo lo veo como una solución de refuerzo interno, no como una “pared” al uso. Se utiliza para estabilizar taludes naturales, cortes de carretera, excavaciones urbanas y, en general, cualquier frente donde convenga ganar estabilidad sin ocupar demasiado espacio ni disparar el volumen de hormigón. En España aparece mucho en obras lineales, ampliaciones de sótanos y saneos de laderas, precisamente porque permite trabajar por fases y adaptarse a geometrías complicadas.

La lógica es sencilla: se perfora el terreno, se introduce una barra de acero y se inyecta lechada. Esa barra no se pretende pretensar; trabaja de forma pasiva, es decir, se activa cuando la masa de suelo intenta deformarse. Si el terreno es razonablemente competente y el diseño de drenaje está bien resuelto, el sistema aporta una mejora muy eficaz de la estabilidad global. Donde más sentido tiene es en frentes con espacio limitado, excavaciones que no admiten grandes empujes horizontales y taludes que necesitan un refuerzo progresivo. Donde yo sería prudente es en arcillas muy blandas, arenas sueltas con riesgo de colapso durante la perforación, terrenos con nivel freático complicado o deslizamientos muy altos. En esos casos, forzarlo suele salir caro y, sobre todo, poco fiable.

• Encaja bien en cortes por fases, taludes de carretera y excavaciones urbanas.
• Encaja con reservas en rellenos heterogéneos o suelos con variabilidad fuerte entre estratos.
• Encaja mal cuando la deformación admisible es casi nula o el agua manda sobre el comportamiento del frente.

Cuando el terreno sí entra dentro de esas condiciones, la pregunta siguiente es cómo consigue unas barras relativamente esbeltas estabilizar una masa de suelo completa.

Cómo trabaja el refuerzo con clavos en el terreno

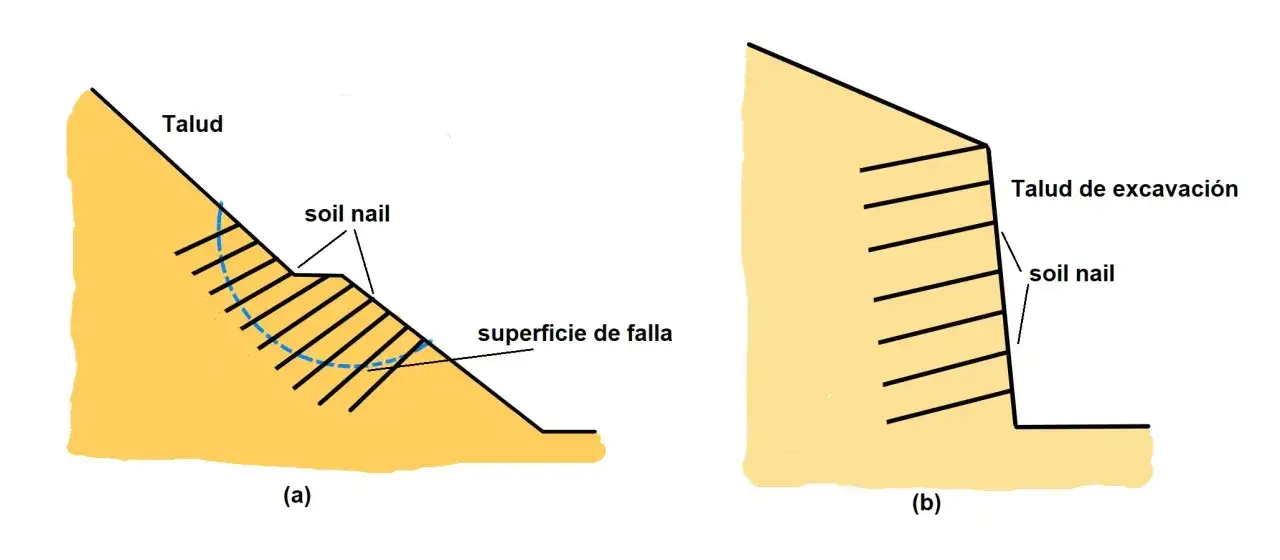

La idea mecánica es más interesante de lo que parece a primera vista. Los clavos interceptan las superficies potenciales de rotura y aportan resistencia a tracción dentro del macizo de suelo. La masa reforzada se comporta, en términos prácticos, como un bloque más estable, porque parte de los esfuerzos de corte se redistribuyen hacia esas barras y hacia el revestimiento superficial. No es magia: es compatibilizar el terreno con un refuerzo pasivo bien anclado.

La FHWA sitúa la inclinación habitual entre 10° y 20° bajo la horizontal, con 15° como valor muy frecuente, porque así se facilita el relleno con lechada y se mejora la interacción con el terreno. En cuanto a dimensiones, las referencias de práctica suelen moverse en diámetros de 25 a 40 mm, longitudes de 4 a 20 m y separaciones del orden de 1,0 a 1,5 m, aunque cada proyecto manda. El revestimiento superficial suele resolverse con hormigón proyectado de 50 a 150 mm, normalmente armado con malla.

Conviene no confundir el revestimiento con el elemento resistente principal. La cara superficial controla desprendimientos locales, ayuda a repartir cargas y da continuidad al sistema, pero la estabilidad real nace de la interacción entre suelo, barra y lechada. Dicho de otra forma: el paramento se ve, pero lo importante está dentro del terreno.

Si el clavo es corto, está mal orientado o no atraviesa bien la superficie de rotura, el sistema pierde eficacia rápidamente. Por eso el diseño no se puede reducir a una plantilla genérica: el terreno, la geometría del talud y el régimen de agua cambian el resultado mucho más de lo que suele imaginar alguien que solo ve la cara proyectada.

Con esa lógica clara, la ejecución deja de parecer un trámite y pasa a ser la parte decisiva del proyecto.

Cómo se ejecuta una obra paso a paso

En obra, yo suelo pensar en este sistema como una secuencia muy disciplinada. Si se rompe el orden, aparecen los problemas. Lo normal es avanzar de arriba abajo, por tongadas o bataches, manteniendo siempre una geometría temporal estable mientras se completa cada nivel de refuerzo.

1. Reconocimiento geotécnico: sondeos, niveles de agua, parámetros resistentes y revisión de discontinuidades o rellenos.
2. Excavación por fases: se abre una primera tongada y se deja un frente suficientemente estable para perforar.
3. Perforación: se ejecuta el taladro con el ángulo previsto y se controla diámetro, alineación y limpieza.
4. Colocación de la barra: se introduce el acero con sus separadores y, si corresponde, su protección anticorrosiva.
5. Inyección de lechada: se rellena el hueco con mortero para asegurar adherencia y transmisión de esfuerzos.
6. Revestimiento superficial: se proyecta el hormigón, se coloca la malla y se rematan juntas, cabezas y drenajes.
7. Repetición por niveles: se baja a la siguiente tongada hasta alcanzar la cota final.

Lee también: Movimiento de tierras seguro - geotecnia, drenaje y control

Controles de calidad en obra

• Ensayos de arrancamiento en clavos de control para comprobar la capacidad de adherencia.
• Revisión del consumo real de lechada y de la continuidad del relleno.
• Verificación del espesor del hormigón proyectado y del recubrimiento de la malla.
• Inspección de drenajes, barbacanas y remates de coronación.
• Seguimiento de desplazamientos con instrumentación si la obra es sensible.

La secuencia parece simple, pero ahí se decide casi todo: si se controla bien el agua, la perforación y el faseado, la obra avanza con mucha más seguridad. Si alguno de esos tres elementos falla, el problema suele aparecer antes de que el frente quede rematado.

Dónde falla y qué errores suelo ver con más frecuencia

La mayoría de los fallos no vienen de la barra en sí, sino de haber elegido mal el contexto o de haber simplificado demasiado el diseño. La técnica funciona muy bien cuando se la trata como una solución geotécnica completa; funciona peor cuando se limita a “meter hierro” en el talud y proyectar hormigón encima.

• Subestimar el agua: sin drenaje, aumentan las presiones intersticiales y el talud pierde margen resistente.
• Confiar en que la lechada es una barrera hidráulica: Caltrans recuerda que puede fisurarse bajo tracción, así que no debe tratarse como impermeabilización.
• Aplicarlo en suelos demasiado blandos o sueltos: la perforación puede colapsar y las deformaciones se disparan.
• Dejar los clavos demasiado cortos: si no cruzan bien la superficie potencial de rotura, el sistema no desarrolla su capacidad.
• Olvidar la corrosión: la durabilidad depende mucho de la protección del acero, sobre todo en obras permanentes.
• Ignorar un deslizamiento ya muy desarrollado: en movimientos altos o muy activos, el sistema puede quedarse corto.
• Resolver mal la cabeza del clavo y el paramento: una mala transferencia en superficie arruina parte del trabajo interno.

En mi experiencia, el agua y la durabilidad marcan más diferencia que el detalle “visible” de la obra. Por eso un drenaje bien pensado, junto con una protección anticorrosiva coherente con la vida útil exigida, suele valer más que añadir más acero sin criterio.

Cómo se compara con otras soluciones de contención

La comparación útil no es entre “soluciones buenas” y “soluciones malas”, sino entre sistemas que responden mejor a condiciones distintas. Yo suelo mirarlo así: cuánto espacio hay, cuánta deformación se admite, qué importancia tiene la rapidez de ejecución y qué vida útil se exige.

Si el frente admite una deformación moderada y el acceso es complicado, yo miro antes esta técnica que una pantalla rígida. Si, en cambio, el proyecto exige prácticamente cero movimiento, entonces el sistema empieza a perder ventaja frente a anclajes activos o soluciones más rígidas.

Lo que revisaría antes de cerrar el diseño

Antes de dar por bueno un proyecto, yo cierro siempre cuatro preguntas: qué terreno tengo, qué agua puede entrar, cuánto puede deformarse la obra y cuánto debe durar realmente. Si esas respuestas no están claras, el diseño nace cojo. Si están bien definidas, el refuerzo con clavos se convierte en una herramienta muy eficaz y bastante elegante desde el punto de vista geotécnico.

• Estratigrafía real y variabilidad entre niveles, no solo una media global del terreno.
• Presencia de agua, presiones esperables y necesidad de drenes horizontales o superficiales.
• Estabilidad global e interna, porque un buen detalle local no compensa una geometría mal resuelta.
• Clase de corrosión y protección exigida según la vida útil de la obra.
• Secuencia constructiva, accesos, tolerancias de perforación y capacidad real del contratista.
• Instrumentación y seguimiento si la obra está cerca de edificaciones, carreteras o servicios sensibles.

Si yo tuviera que resumirlo en una regla práctica, diría esto: el sistema funciona bien cuando el terreno admite deformaciones moderadas, el drenaje está resuelto y la corrosión se trata como una decisión de diseño, no como un detalle final. En cambio, si el agua domina, el suelo es demasiado blando o la inestabilidad ya es muy profunda, prefiero buscar otra estrategia antes que forzarla. En geotecnia, la solución correcta suele ser la que encaja con el terreno, no la que parece más contundente sobre el papel.
