Muros de contención - tipos, drenaje y diseño geotécnico

Los muros de contención no se entienden bien si se miran solo como hormigón que “aguanta tierra”. En geotecnia, su función real es controlar empujes, agua, deformaciones y la relación con el terreno de apoyo, que es justo donde aparecen la mayoría de los problemas. En este artículo repaso qué hacen, qué tipos se usan de verdad, cómo se dimensionan con criterio y qué detalles constructivos marcan la diferencia en obra.

Qué resuelve un muro de contención y dónde empieza a fallar

Un muro de contención sirve para mantener una diferencia de cotas cuando el terreno, por sí mismo, no puede sostener una pendiente estable. Lo encuentro en parcelas con desnivel, sótanos, carreteras, plataformas industriales y taludes que necesitan una geometría más compacta. Pero el punto crítico no es solo “retener”, sino hacerlo sin que el conjunto se desplace, gire, se agriete o acumule agua detrás.

Cuando el terreno empuja, el muro no trabaja aislado: responde junto con la cimentación, el relleno del trasdós y, muchas veces, con la propia edificación cercana. Por eso un fallo habitual es pensar únicamente en la altura visible. Yo suelo empezar por tres preguntas muy concretas: qué terreno hay detrás, qué agua puede llegar y cuánto movimiento tolera la obra o el vecino. Si esas respuestas no están claras, el proyecto ya nace débil.

Esta es la razón por la que el problema de fondo no es estructural o geotécnico por separado, sino la combinación de ambos. A partir de ahí tiene sentido comparar soluciones.

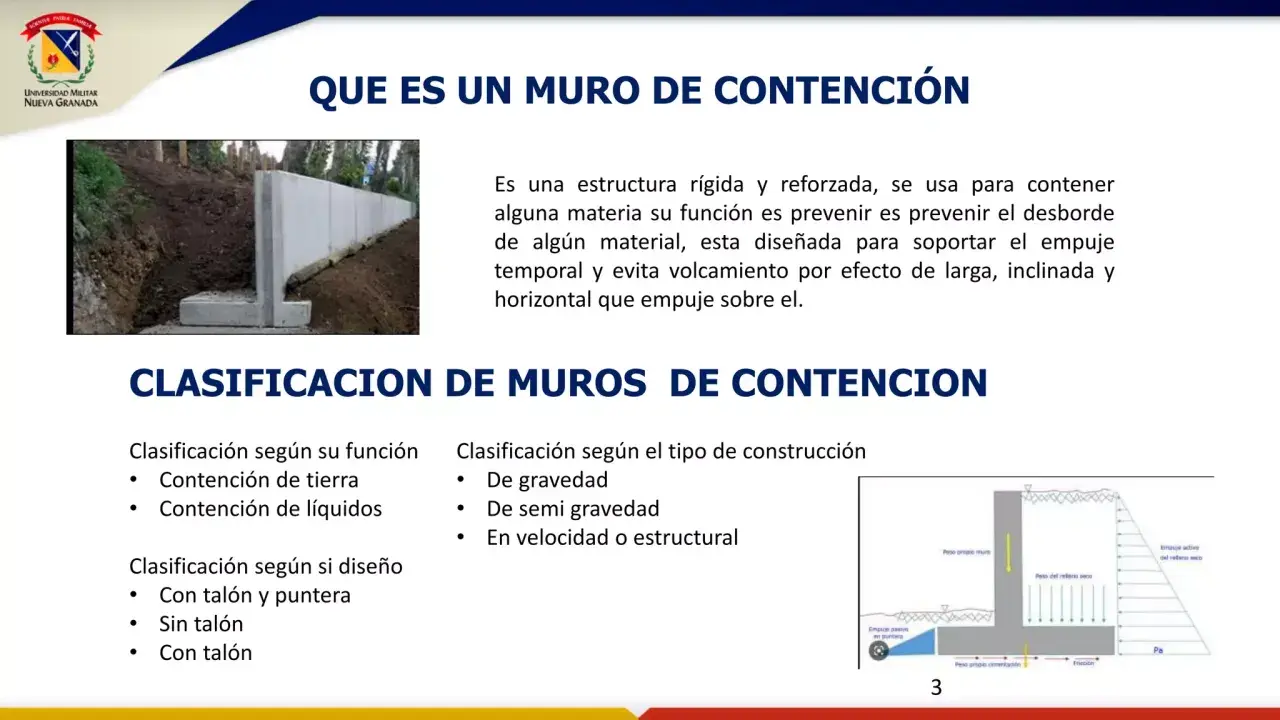

Los tipos que de verdad se usan en obra

No todos los muros trabajan igual. Algunos resisten por peso propio, otros por la forma de su base y otros por la interacción con anclajes o forjados. El Código Técnico de la Edificación distingue varias familias, y en la práctica esa clasificación ayuda bastante a elegir sin forzar la solución.

En edificación, yo suelo partir de una idea simple: si el muro debe convivir con poco espacio y cargas próximas, la solución en ménsula o arriostrada suele ganar peso. Si el terreno es más benigno y la altura no es extrema, una solución de gravedad puede ser más sensata. Lo importante no es “qué tipo queda mejor”, sino cuál soporta mejor el contexto real de la obra.

Y esa elección solo se afina bien cuando entran en juego los parámetros del terreno, el agua y la deformabilidad. Ahí está el siguiente filtro.

El diseño geotécnico que realmente manda

Yo suelo decir que un muro se diseña desde el terreno antes que desde el hormigón. Hace falta conocer los parámetros geotécnicos más desfavorables a corto y largo plazo, definir el relleno del trasdós y decidir qué movimientos son admisibles. El empuje que acabará viendo el muro depende de esas tres cosas tanto como de su geometría.

También conviene distinguir tres estados de empuje. El empuje activo aparece cuando el muro puede deformarse lo bastante para que el terreno se relaje; el empuje al reposo se adopta cuando la deformación está muy limitada; y el empuje pasivo solo se moviliza cuando el terreno recibe un empuje contrario y dispone de desplazamiento suficiente. En obras próximas a edificios, forjados o servicios sensibles, esa diferencia no es teórica: cambia el dimensionado.

• Relleno del trasdós: si no se especifica material, el cálculo debe basarse en el más desfavorable de los que puedan usarse.
• Permeabilidad: un relleno poco drenante puede disparar el empuje por agua infiltrada o freática.
• Compactación: con medios ligeros y densidades de hasta el 95 % de la Proctor Normal, el cálculo puede apoyarse en criterios habituales; con equipos pesados o compactaciones superiores, conviene considerar al menos empuje al reposo.
• Terrenos cohesivos: yo evitaría su uso en el trasdós, especialmente si son arcillosos, limosos o expansivos.
• Apoyo de la cimentación: salvo muros de muy escasa altura, no debería ser inferior a 0,80 m respecto a la superficie.

En España, el Código Técnico insiste además en que el muro y cada paño deben ser estables en todas las fases de construcción, no solo en la situación final. Ese matiz evita muchos sustos, porque hay muros que se calculan bien para el estado terminado pero mal para la excavación o el relleno parcial. Si esta parte está clara, el agua deja de ser un complemento y pasa a ser el siguiente asunto crítico.

El drenaje no es un accesorio

Si hay algo que encarece de verdad un muro mal resuelto, es el agua. Un trasdós saturado puede convertir una solución correcta en otra sometida a presiones hidrostáticas y filtraciones que no estaban previstas. Por eso yo prefiero ver el drenaje como parte del sistema estructural, no como un remate.

Los sistemas más habituales son los drenes verticales, las láminas drenantes, los drenes inclinados, los tapices drenantes horizontales, los drenes a través del relleno, los drenes longitudinales en la base y los mechinales. Los mechinales son orificios de salida del agua en el paramento del muro, y funcionan mejor cuando van acompañados de un filtro o de un dren interior que evite la colmatación.

• Cuña granular filtrante: para mí es la solución más limpia cuando existe material adecuado cerca y el coste no se dispara.
• Drenes inclinados: suelen ser más fáciles de ejecutar que los verticales y ayudan a reducir mejor las presiones de agua infiltrada o freática.
• Mechinales bien resueltos: si se usan solos, son problemáticos; si se combinan con filtro, funcionan mucho mejor.
• Control de escorrentías: siempre intentaría evitar que el agua de lluvia entre por la coronación o por el trasdós.

En los detalles constructivos también hay números que conviene no olvidar. Los mechinales no deberían bajar de 10 cm de diámetro o lado, su separación horizontal no debería superar 3 m y, como mínimo, conviene prever uno por cada 4 m2 de muro. Además, cuando el retranqueo o la dilatación lo piden, las juntas se resuelven con criterio: separación máxima de 30 m, recomendación práctica de no pasar de 3 veces la altura del muro, abertura de 2 a 4 cm y falsas juntas de 8 a 12 m si la retracción va a ser importante.

Cuando el agua está bien controlada, el muro deja de luchar contra un enemigo extra. Eso no elimina el riesgo, pero sí simplifica mucho la obra y la vida útil. A partir de ahí, lo que más importa es construir sin romper lo que el cálculo ya había conseguido.

Cómo se construye sin comprometer la estabilidad

Un muro puede ser correcto en plano y aun así dar problemas si la secuencia de obra está mal pensada. El terreno, la cimentación, la pantalla y el relleno se influyen entre sí, así que la ejecución tiene que respetar esa lógica. Yo siempre reviso la obra por fases, no solo por el resultado final.

1. Primero se define el estudio geotécnico y la solución de contención con el material de relleno, el drenaje y las acciones previstas.
2. Después se ejecuta la excavación con el control necesario de taludes, apuntalamientos o bataches si el terreno y el entorno lo exigen.
3. La cimentación debe quedar apoyada sobre un terreno competente y protegida frente a socavación, erosión o pérdida de material al pie.
4. El alzado o la pantalla se ejecuta con las armaduras y juntas previstas, cuidando especialmente la impermeabilidad en sótanos.
5. El relleno del trasdós se coloca por capas, con compactación prudente y medios ligeros cerca del muro.
6. La coronación y la superficie superior se rematan para que el agua no se infiltre de forma innecesaria hacia el trasdós.

Hay un detalle que suele pasar desapercibido: el muro debe ser estable también mientras se construye. Si el trasdós queda recortado durante un tiempo, o si el relleno no llega hasta la cota prevista, puede ser necesario un apoyo provisional. Lo mismo ocurre cuando hay edificaciones, servicios o tráficos próximos; la compatibilidad entre obra y entorno no se puede dejar para el final.

Y precisamente ahí aparecen los errores que más se repiten, casi siempre con una factura alta.

Los errores que más veo repetirse

Los fallos graves en este tipo de obra casi nunca son misteriosos. Suelen nacer de decisiones sencillas tomadas demasiado rápido. Cuando una contención empieza a fallar, normalmente el origen está en el agua, en el relleno, en la compactación o en la manera en que el muro se relaciona con el terreno vecino.

• Confiar en que el drenaje “ya funcionará” y no darle detalle de proyecto.
• Usar rellenos arcillosos o limosos porque resultan baratos o porque están disponibles en obra.
• Compactar con equipos pesados demasiado cerca del muro y aumentar el empuje real.
• Olvidar que el nivel freático puede subir con lluvia, estacionalidad o cambios en el entorno.
• No revisar la estabilidad global del conjunto, especialmente en taludes largos o terrenos blandos.
• Apoyar el muro sin pensar en asientos diferenciales, sobre todo cuando va a soportar pavimento o tráfico.
• Dejar sin definir el futuro acceso de servicios, zanjas o excavaciones junto al pie.

Los síntomas tampoco engañan demasiado: manchas de humedad, juntas que abren, fisuras horizontales, abombamientos, pequeños asientos en coronación o una ligera rotación del paramento suelen avisar antes del problema grande. En esa fase todavía hay margen para intervenir; cuando se espera demasiado, la reparación ya no es solo técnica, también es logística y económica.

Si tuviera que reducir todo esto a una regla práctica, diría que un muro falla menos por “falta de hormigón” que por exceso de confianza en el terreno y en el agua. Eso me lleva a la última decisión importante: qué conviene revisar antes de escoger una solución.

La lectura geotécnica que conviene hacer antes de decidir

Antes de elegir un muro, yo revisaría cinco cosas sin negociación: altura real a contener, tipo de suelo, presencia de agua, espacio disponible y sensibilidad de las estructuras próximas. Si alguna de esas variables es desfavorable, la solución suele dejar de ser “la más barata” y pasa a ser “la que menos riesgo tiene”. Ese cambio de enfoque evita muchos rediseños a mitad de obra.

• Si hay agua, el drenaje y la impermeabilidad se vuelven prioritarios.
• Si hay vecinos o servicios próximos, los movimientos admisibles mandan más que la resistencia pura.
• Si el espacio es reducido, una solución en ménsula o arriostrada suele ser más razonable que una de gran masa.
• Si el terreno es compresible, la capacidad portante y los asientos pueden gobernar más que el vuelco.
• Si el muro va a soportar tráfico o una solera, el control de deformaciones y asientos deja de ser un detalle secundario.

También me parece sensato pedir siempre una definición clara del relleno del trasdós, del sistema de drenaje, de las juntas y de la secuencia de obra. Con esas cuatro piezas bien cerradas, el muro deja de ser una apuesta y se convierte en una solución controlada. Y eso, en geotecnia, vale mucho más que una sección vistosa en plano.

Si tuviera que resumirlo en una sola idea, diría que un buen muro de contención no nace de un cálculo aislado, sino de tres decisiones coherentes: relleno, agua y movimiento admisible. Cuando esas tres piezas están bien resueltas, la obra envejece mejor; cuando una falla, el problema acaba apareciendo casi siempre en el mismo sitio: trasdós, juntas o cimentación.
