Compactación del suelo - claves para hacerlo bien en obra

La compactación del suelo es uno de esos trabajos que parecen simples en obra, pero de ella dependen la capacidad portante, los asientos y la vida útil de una explanación, una zanja o un terraplén. Cuando el terreno se densifica bien, responde mejor a las cargas y reduce deformaciones posteriores. En este artículo explico qué cambia dentro del suelo, cómo se fija la referencia en laboratorio, qué equipos funcionan mejor en cada caso y qué errores suelen encarecer la obra.

Qué cambia cuando densifico un terreno

Cuando yo hablo de densificar un suelo, no me refiero solo a “apretarlo” con maquinaria. Lo que de verdad ocurre es que disminuye el volumen de huecos, aumenta la densidad seca y mejora el contacto entre partículas. Ese cambio tiene un efecto directo sobre la resistencia al corte, la rigidez y la capacidad de soportar cargas sin deformarse en exceso.

La otra cara del proceso es igual de importante: si la densificación se hace mal, el terreno puede quedar aparentemente estable en superficie y, sin embargo, conservar una estructura débil en profundidad. Ahí aparecen los asientos diferenciales, el bombeo bajo carga, la pérdida de uniformidad en rellenos y, en casos peores, la rotura de la base de apoyo de una cimentación o de un firme.

• En suelos granulares, la vibración suele reorganizar mejor las partículas y permite alcanzar densidades altas con relativa rapidez.
• En suelos cohesivos, la humedad tiene mucho más peso: si el agua está lejos de la óptima, la capa no “trabaja” bien con el compactador.
• En materiales bien graduados, las partículas pequeñas rellenan mejor los huecos entre las grandes y la compactación suele ser más eficiente.
• En suelos uniformes, el margen de mejora suele ser menor y la sensibilidad a la humedad o al tipo de equipo es más alta.

En geotecnia, esa diferencia entre un terreno “cerrado” y uno mal estructurado cambia por completo la respuesta de una explanación o de un trasdós de muro. Con esa base clara, lo lógico es pasar a la referencia de laboratorio con la que comparo la obra.

Cómo fijo la referencia de laboratorio

Antes de hablar de maquinaria o de pasadas, yo necesito una curva de compactación. Esa curva relaciona la humedad con la densidad seca hasta localizar dos valores clave: la densidad seca máxima y la humedad óptima. La UPV recuerda que el proyecto debe definir si la referencia es Proctor Normal o Proctor Modificado; en la práctica, el Modificado suele ser el más representativo en obras exigentes, mientras que el Normal conserva sentido en casos más sensibles o menos intensos.

La diferencia entre ambos ensayos no es cosmética: el Modificado aplica mucha más energía y, como resultado, suele dar una densidad seca máxima mayor y una humedad óptima algo menor. Dicho de forma sencilla, el suelo soporta mejor la carga cuando se ensaya y se ejecuta con una energía más próxima a la realidad de la obra.

En España, el pliego de la obra puede pedir grados de compactación distintos según la zona: no es lo mismo la coronación de un terraplén que su núcleo o su cimiento. En el trabajo diario yo siempre traduzco eso a una idea simple: primero fijo la referencia correcta, y después exijo el porcentaje de densidad que realmente corresponde al uso final. A partir de ahí, la obra deja de ser una intuición y pasa a ser una secuencia controlable.

Una vez fijada la curva, la ejecución en obra es donde se gana o se pierde el resultado.

Cómo compactar en obra sin improvisar

Si tuviera que resumir la buena práctica en una frase, diría esto: humedad correcta, tongada razonable y equipo adecuado. No hace falta complicarlo más, pero sí hacerlo con disciplina. En muchos rellenos corrientes yo prefiero tongadas relativamente delgadas, porque cuanto más espesor acumulas, más difícil es que la energía llegue al fondo y más fácil es que la capa engañe por arriba.

1. Ajusto la humedad antes de compactar. Si el material llega seco, humecto y mezclo; si llega pasado de agua, espero, aireo o escarifico. Compactar “a la fuerza” fuera de rango casi siempre sale caro.
2. Extiendo por capas uniformes. Me interesa que la tongada tenga el mismo espesor en toda la zona. Los espesores irregulares generan zonas blandas que luego aparecen bajo tráfico o bajo carga estructural.

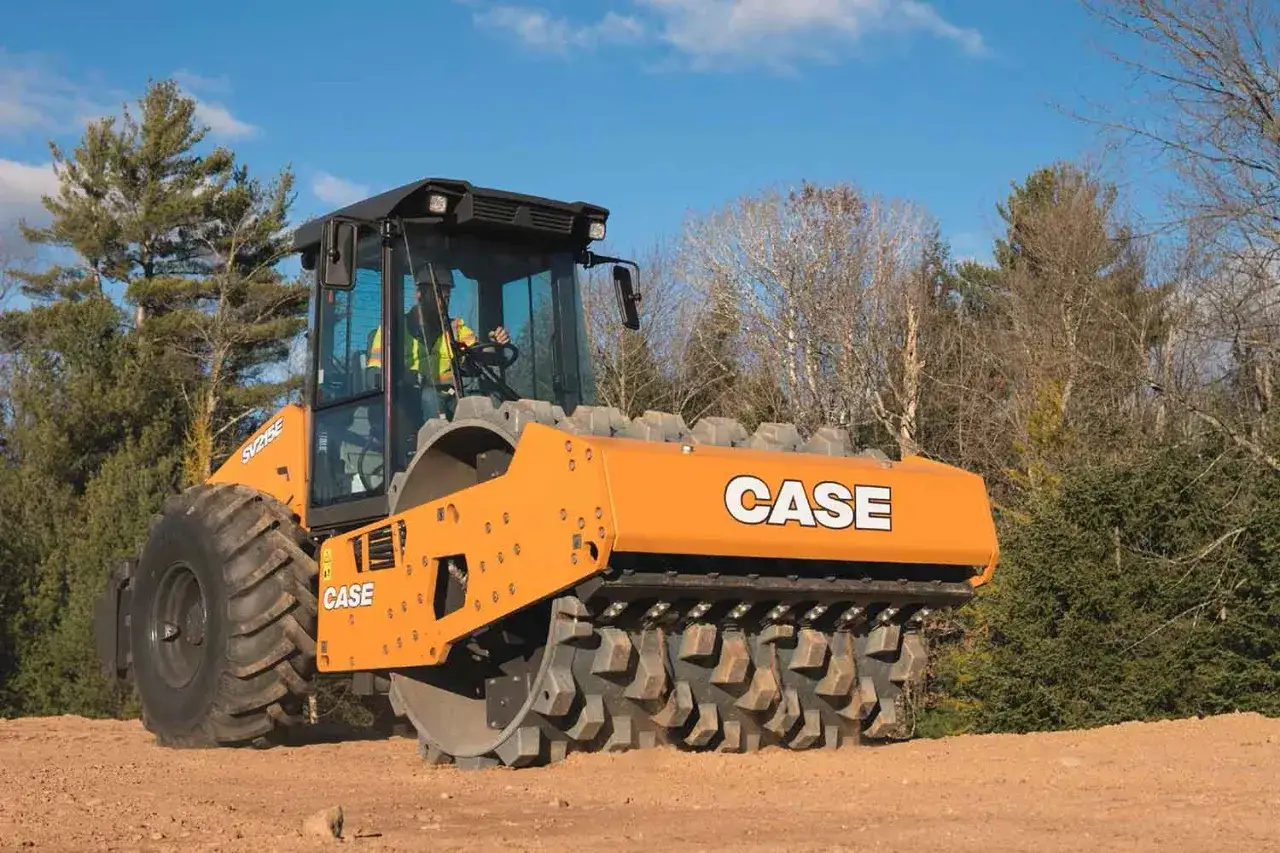

3. Elijo el equipo según el tipo de suelo. No uso la misma máquina para una arena limpia que para una arcilla plástica.
4. Evito construir sobre una base dudosa. Si la subrasante está blanda o bombea, compactar encima solo maquilla el problema.
5. No me obsesiono con un número fijo de pasadas. Lo correcto es validar con un tramo de prueba y comprobar cuándo la densidad deja de mejorar de forma relevante.

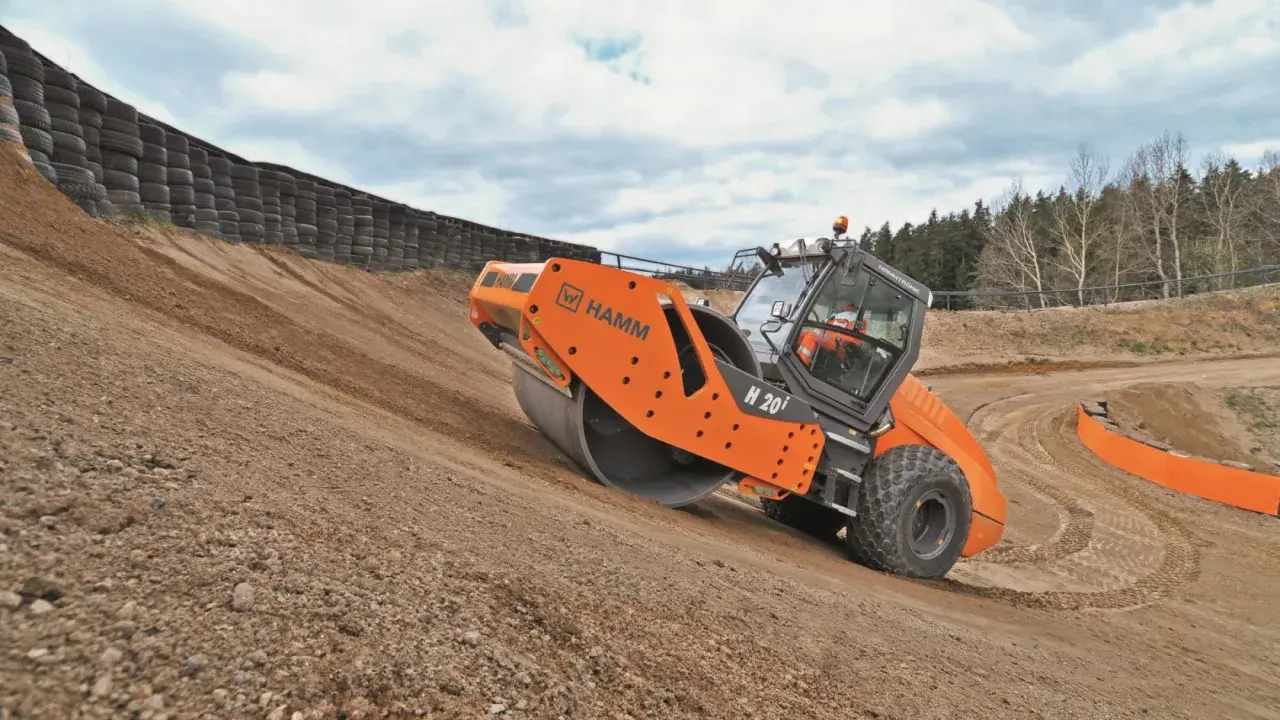

Este punto importa especialmente en cimentaciones, rellenos trasdosados y taludes: la compactación no puede quedar “más o menos bien”, porque cualquier bolsillo suelto se convierte luego en asiento, fisura o pérdida de apoyo. Cuando la ejecución ya está encaminada, lo que marca la diferencia es la verificación en campo.

Cómo verifico que la tongada quedó bien

Yo no daría por buena una capa solo porque “se ve compacta”. La comprobación tiene que combinar densidad, humedad y uniformidad. El objetivo no es cumplir una cifra por rutina, sino confirmar que el suelo real de obra se parece al suelo de referencia del ensayo y que toda la zona trabaja de forma homogénea.

• Densidad in situ: la comparo con la densidad máxima de referencia para obtener el grado de compactación.
• Humedad real: si está fuera del entorno óptimo, la lectura de densidad puede ser engañosa y el comportamiento mecánico también.
• Control de uniformidad: busco zonas blandas, cambios bruscos de respuesta y variaciones entre tongadas.
• Prueba de carga o pasada de rodillo de reconocimiento: me ayuda a detectar puntos débiles que una sola medida puntual puede pasar por alto.

El CEDEX, por ejemplo, señala el penetrómetro Panda como una herramienta útil para el control de compactación de rellenos, porque permite reconocer varias tongadas en una sola medida y relacionar la respuesta del terreno con curvas de referencia del Proctor Normal específicas para cada material. Ese enfoque me parece especialmente valioso cuando la obra es extensa o el relleno no es completamente homogéneo.

En la práctica, los criterios de aceptación dependen del proyecto: hay zonas donde se pide alrededor del 95% de la densidad máxima de referencia y otras donde el objetivo sube al 100%. Lo importante es no mezclar criterios distintos dentro de la misma obra sin una justificación clara. A partir de aquí, los problemas más habituales ya no vienen por falta de teoría, sino por decisiones mal tomadas en ejecución.

Los fallos que más caro salen

La mayor parte de los fallos que veo en compactación no nacen de una sola causa, sino de una mala combinación de humedad, espesor y equipo. Cuando eso ocurre, el terreno “acepta” la obra en apariencia, pero pierde capacidad real en cuanto entra en servicio.

• Trabajar demasiado seco: el suelo no se reordena bien, aparecen terrones y la densidad obtenida se queda corta.
• Trabajar demasiado húmedo: la capa bombea, pierde rigidez y puede dar una falsa sensación de cierre superficial.
• Hacer tongadas excesivamente gruesas: arriba parece que todo está bien, pero abajo queda material sin densificar.
• Usar una máquina inadecuada: vibrar una arcilla plástica o amasar una grava limpia no da el mismo resultado que en el material correcto.
• Ignorar el tipo de suelo: no hay receta universal, y forzar la misma pauta en materiales distintos suele salir mal.
• Dejar pasar suelos problemáticos: los orgánicos, expansivos o colapsables no se arreglan con más pasadas; se corrigen con selección, tratamiento o sustitución.

El pliego estatal español ya advierte que, en zonas críticas de terraplén, no deben usarse suelos expansivos o colapsables y que los materiales orgánicos o marginales exigen una justificación especial. Yo traduzco esa advertencia a una regla de obra muy simple: si el material no es apto, compactarlo más no lo convierte en apto.

Por eso, antes de cerrar un relleno, prefiero revisar una última vez qué tengo entre manos y qué tolerancia me está pidiendo la obra.

Lo que yo dejaría cerrado antes de autorizar el relleno

Si la obra afecta a una cimentación, a un trasdós o a un terraplén de carretera, yo no firmaría la aceptación sin haber dejado claros estos cuatro puntos:

• La referencia de ensayo: Proctor Normal o Modificado, sin ambigüedades.
• El grado de compactación exigido: por zonas, no de forma genérica para todo el relleno.
• El espesor máximo de tongada: ajustado al suelo y a la maquinaria realmente disponible.
• El método de control in situ: densidad, humedad y, si hace falta, verificación complementaria de uniformidad.

Cuando estos cuatro puntos están bien definidos, la compactación deja de ser una rutina de obra y pasa a ser una decisión geotécnica con consecuencias reales sobre la estabilidad, los asientos y la durabilidad. Y en una cimentación o en un talud, esa diferencia es justo la que separa una solución fiable de una reparación futura.
