El puente de Forth es una de esas obras que explican por sí solas por qué la ingeniería civil puede ser, a la vez, útil y memorable. En este texto repaso qué lo hace singular, cómo funciona su esquema en ménsula, por qué las cimentaciones fueron tan exigentes y qué lecciones deja para quien estudia puentes, suelos y apoyos en entornos difíciles.
Las claves que explican por qué sigue siendo una referencia técnica
- Es un puente ferroviario vivo: sigue llevando tráfico sobre el estuario del Forth, no es solo patrimonio.
- Su escala impresiona: mide unos 2.529 metros de longitud y alcanza cerca de 100 metros de altura.
- El diseño en ménsula fue decisivo: permitió salvar un cruce muy ancho con una solución rígida y eficiente.
- La cimentación fue el gran reto: el fondo del estuario obligó a trabajar con cajones y aire comprimido.
- Su valor es también geotécnico: enseña cómo mandan el terreno, el agua y el método constructivo.
- Sigue siendo un caso de estudio: por materiales, durabilidad, mantenimiento y respuesta estructural.

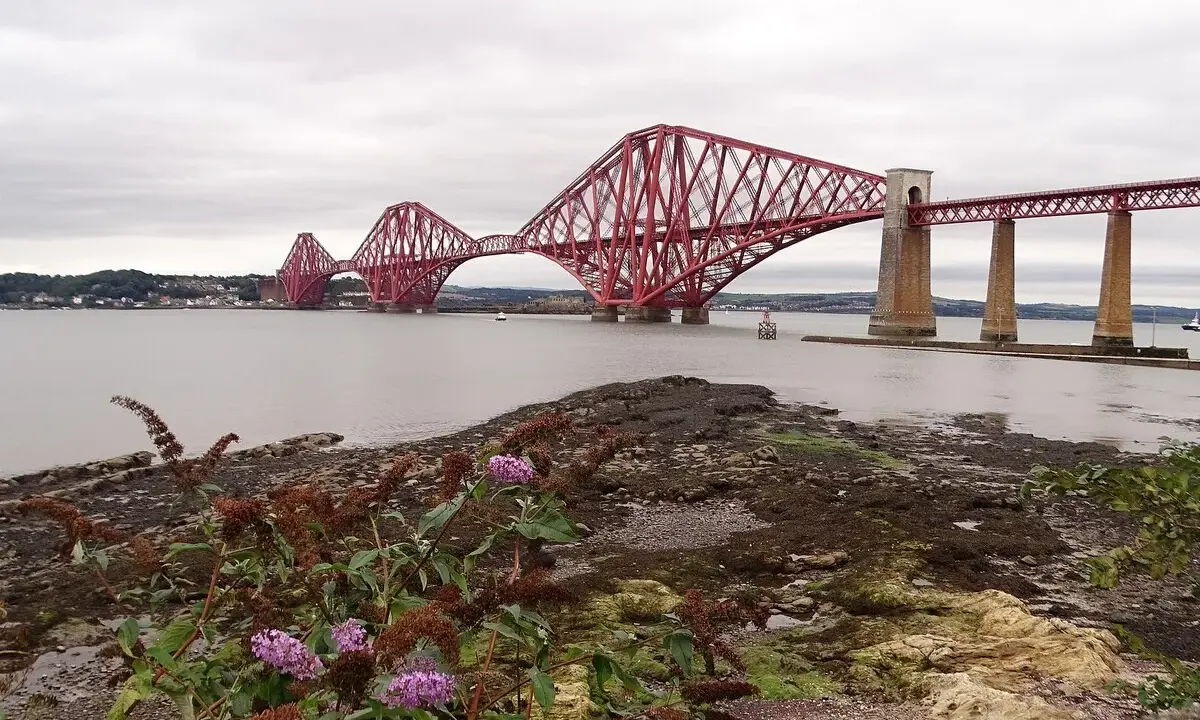

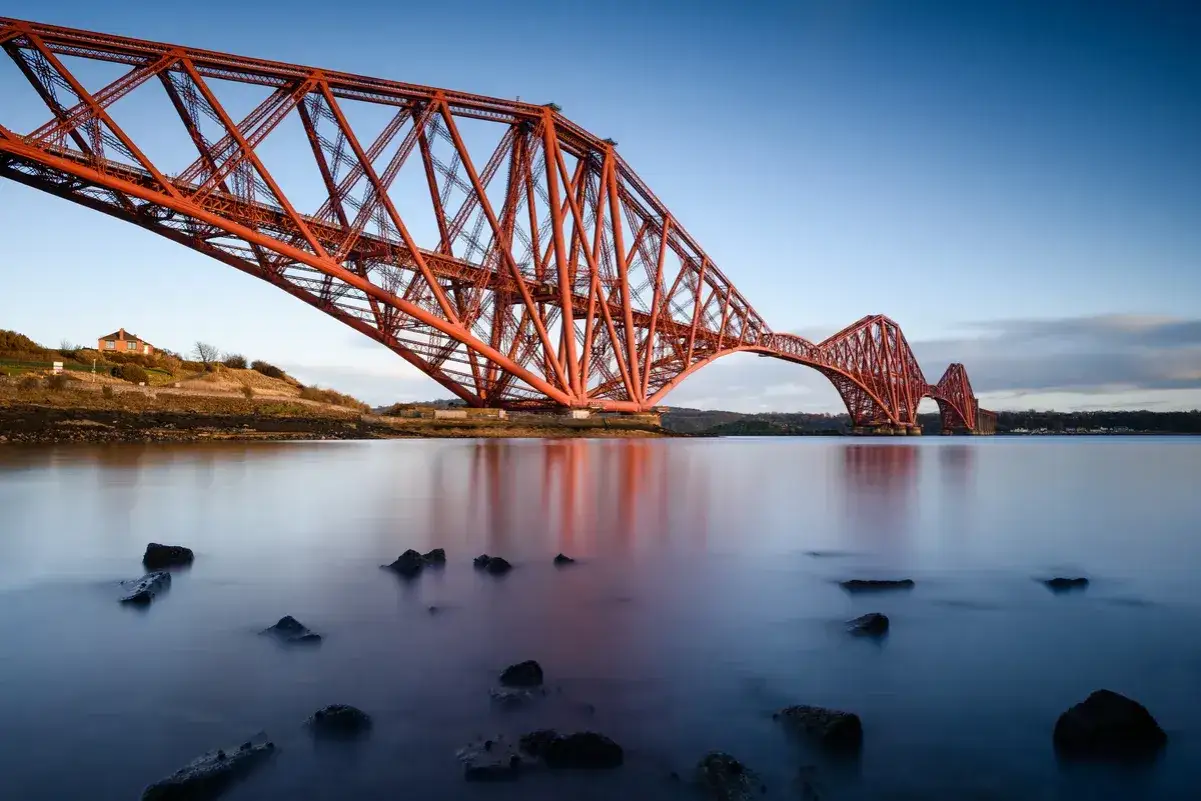

Qué hace singular al Forth Bridge
Yo no lo leería solo como una postal de Escocia. Lo interesante es que combina tres cosas que rara vez coinciden con tanta claridad: una solución estructural muy elegante, una ejecución extremadamente exigente y un uso ferroviario que sigue activo más de un siglo después. Fue inaugurado en 1890, diseñado por Sir John Fowler y Sir Benjamin Baker, y durante 27 años mantuvo el récord del vano en ménsula más largo del mundo.
Además, su dimensión ayuda a entender por qué sigue fascinando. No es un puente de exhibición, es una infraestructura que trabaja cada día. Eso se nota en su escala, en el tipo de materiales empleados y en la manera en que el conjunto transmite la carga hacia el terreno. Para quien mira puentes con criterio técnico, ahí está la verdadera lección: la belleza nace de resolver bien el problema.
| Dato | Valor | Por qué importa |
|---|---|---|
| Tipo | Puente ferroviario en ménsula | Permite salvar grandes luces con una ruta de cargas muy clara |
| Longitud total | 2.529 m | Muestra la escala real de la obra, no solo su silueta |
| Altura | 100 m aprox. | Introduce acciones de viento, vibración y control de deformaciones |
| Material principal | Acero dulce | Ofreció una relación resistencia-peso muy favorable para la época |
| Uso actual | Alrededor de 200 trenes al día | Obliga a compatibilizar patrimonio y explotación real |
| Reconocimiento | Patrimonio Mundial desde 2015 | Confirma su valor histórico, técnico y cultural |
El detalle que más me interesa es este: no intenta esconder cómo está hecho. Su estética sale de mostrar la estructura con honestidad, sin adornos superfluos. Y eso nos lleva directamente a la parte que de verdad explica su éxito, la lógica del cantiléver.
La lógica del cantiléver y por qué funciona
El Forth Bridge se apoya en un principio muy simple de explicar y muy exigente de ejecutar: dos grandes brazos en ménsula se equilibran y descargan sobre pilas masivas, mientras los tramos intermedios cierran el sistema. En español técnico, yo lo resumiría así: la estructura no depende de un único vano heroico, sino de varias piezas que reparten esfuerzos y rigidizan el conjunto.
Cómo trabajan las tensiones y las compresiones
En un puente de este tipo, algunas barras trabajan a compresión y otras a tracción. Esa diferencia no es un matiz académico, es la base del diseño. La parte superior suele concentrar compresiones, mientras los elementos inferiores y los arriostramientos absorben tracciones y estabilizan el sistema. Si uno entiende eso, entiende también por qué la forma importa tanto como el material.
Yo aquí veo una lección muy actual: la forma correcta reduce la necesidad de forzar el material. No se trata de “hacerlo más grande”, sino de hacer que cada pieza trabaje donde mejor responde. Esa es una idea que sirve igual en un gran puente ferroviario que en una pasarela, una nave industrial o una solución de contención bien diseñada.
Por qué el acero cambió el juego
El uso de acero dulce fue un salto decisivo. Frente a soluciones más pesadas o más limitadas, permitía construir una estructura resistente sin penalizar tanto el peso propio. Y en un puente de esta escala el peso muerto es un enemigo silencioso: cuanto más pesa la propia obra, más exigente se vuelve todo lo demás, desde las pilas hasta las cimentaciones.
Por eso no me parece exagerado decir que aquí se juntaron dos avances: la confianza en un material moderno y la madurez para ordenar la estructura de manera racional. Cuando ambos coinciden, el resultado no solo aguanta mejor. También envejece mejor.
Pero ninguna superestructura, por brillante que sea, vale de mucho si no puede transferir sus cargas con seguridad al terreno. Ahí empezó el verdadero desafío del proyecto.
Las cimentaciones en el estuario fueron la parte decisiva
El cruce del estuario no era amable. Había agua, mareas, fondo irregular y zonas donde el terreno no ofrecía una plataforma sencilla para cimentar. En una obra así, la pregunta no es solo “qué puente quiero”, sino “cómo llego a un estrato capaz de recibir esa carga sin depender de la suerte”. La respuesta fue construir los apoyos mediante cajones de cimentación, y en los tramos más complicados recurrir a aire comprimido para poder excavar por debajo del agua.
Los cajones neumáticos funcionan como cámaras estancas que permiten trabajar en seco en una zona que, de otro modo, estaría inundada. Es una solución potente, pero no barata en complejidad: exige control de filtraciones, acceso mediante esclusas y una organización muy fina del trabajo. En otras palabras, el método constructivo forma parte del diseño, no es un apéndice improvisado.
Lee también: Qué es un puente y por qué la cimentación lo cambia todo
Qué hacía tan difícil el terreno
- Estratos variables: el fondo del estuario no se comporta como un terreno uniforme.
- Agua en movimiento: mareas y corrientes complican la excavación y la estabilidad temporal.
- Trabajo bajo nivel freático: el agua no es un detalle, es una condición de proyecto.
- Riesgo de socavación: el entorno hidráulico puede retirar material alrededor de los apoyos.
- Ventanas de trabajo limitadas: el clima y el nivel del agua obligan a planificar con precisión.
Cuando pienso en esta obra desde la geotecnia, me queda claro que no se ganó por insistencia, sino por método. Primero se aceptó la realidad del terreno, luego se eligió una técnica de ejecución compatible con esa realidad, y solo después se levantó la parte visible. Ese orden sigue siendo el correcto hoy.
Qué lecciones deja para la ingeniería geotécnica
Si yo tuviera que resumir el valor del Forth Bridge para un geotécnico, diría que obliga a pensar en sistema. El terreno, el agua, la estructura, la construcción y el mantenimiento no son capítulos separados; son variables del mismo problema. La obra funciona porque ninguna de ellas se ignoró.
| Problema | Respuesta del proyecto | Lección aplicable hoy |
|---|---|---|
| Subsuelo saturado e irregular | Cimentaciones profundas con cajones y pilas robustas | La geotecnia debe definir la arquitectura de la solución |
| Excavación bajo agua | Uso de aire comprimido y trabajo con esclusas | El método constructivo condiciona el riesgo y el plazo |
| Cargas ferroviarias repetidas | Sistema rígido y bien arriostrado | La fatiga y la deformación importan tanto como la resistencia última |
| Exposición permanente al ambiente | Mantenimiento y protección continua | Una gran obra también se diseña para conservarse |
Esta lectura no sirve solo para Escocia. En España, donde hay puentes sobre rías, desembocaduras, suelos blandos o zonas costeras muy exigentes, la lógica es la misma: si no entiendes el terreno, no entiendes el puente. A veces el margen de error está en unos centímetros de asiento; otras, en la elección del procedimiento de cimentación. El resultado final depende de ambas cosas.
Y precisamente porque sigue en servicio, el puente no es un recuerdo congelado. Sigue obligando a comprobar, mantener y vigilar. Eso lo vuelve especialmente interesante.
Por qué sigue siendo útil mirarlo hoy
Hoy el puente sigue formando parte de una línea ferroviaria principal y soporta alrededor de 200 trenes diarios. Esa continuidad convierte la conservación en una tarea tan importante como la obra original. En un puente así, la durabilidad no es una virtud abstracta: se mide en corrosión controlada, inspecciones periódicas, detalles constructivos accesibles y capacidad para seguir aceptando cargas repetidas sin perder prestaciones.
También me parece relevante que una rehabilitación importante se completara en la década de 2010. Ese tipo de intervención recuerda algo que a veces se olvida: una gran infraestructura no termina cuando se inaugura. Empieza entonces otra fase, menos visible pero igual de decisiva, en la que mantenimiento y operación pasan a mandar tanto como el diseño inicial.
- Lo que conviene observar: la relación entre pilas, voladizos y apoyos.
- Lo que conviene entender: cómo el viento y la repetición de cargas afectan a la obra.
- Lo que conviene valorar: que un puente patrimonial siga siendo útil y no solo fotogénico.
Por eso, cuando uno lo estudia con calma, descubre que no enseña solo historia de la ingeniería. Enseña también gestión, mantenimiento y criterio técnico, que a menudo pesan más que la espectacularidad inicial.
Lo que esta obra enseña más allá de Escocia
Si me quedo con una sola idea, es esta: una gran infraestructura no se mide solo por su longitud o por su fama, sino por la calidad con la que resuelve su peor problema. En este caso, el problema era triple: un estuario difícil, una solución estructural ambiciosa y la obligación de seguir funcionando durante generaciones.
Por eso este puente sigue siendo una referencia para quien estudia suelos, cimentaciones y puentes. No demuestra solo que el acero puede volar sobre el agua; demuestra que una obra bien pensada empieza mucho antes de la primera viga y termina mucho después de la inauguración.
