El GRC es un material compuesto que combina una matriz cementicia fina con fibras de vidrio resistentes a la alcalinidad para obtener piezas más ligeras, delgadas y moldeables que el prefabricado convencional. En obra, eso importa cuando el peso propio, la geometría o la exposición ambiental mandan más que la mera masa del hormigón. Yo lo veo especialmente útil en fachadas, rehabilitación y piezas prefabricadas donde cada kilo y cada milímetro cuentan.
Lo esencial para entender el GRC antes de elegirlo
- Su resistencia no depende de una armadura tradicional, sino de fibras AR de vidrio repartidas por toda la matriz.
- La composición y el proceso de fabricación cambian mucho el resultado final, sobre todo en espesor, flexión y acabado.
- Los grados 8, 10 y 18 no son etiquetas comerciales; indican prestaciones distintas y usos distintos.
- Su mejor terreno es el de las piezas esbeltas, las geometrías complejas y los elementos expuestos a intemperie.
- No es un material “mágico”: la fijación, el curado y el control de calidad son tan importantes como la mezcla.
Qué es el GRC y por qué no conviene tratarlo como un hormigón normal
Si tuviera que resumirlo sin adornos, diría esto: el GRC funciona como un composite, no como un hormigón masivo con un refuerzo cualquiera. La matriz cementicia aporta forma, compacidad y resistencia a compresión; las fibras de vidrio AR, distribuidas por toda la masa, ayudan a controlar la fisuración y a mejorar el comportamiento a flexión. Esa diferencia parece sutil, pero cambia por completo cómo se diseña la pieza.
Por eso no me gusta que se le trate como si fuera un “hormigón fino”. En realidad, el GRC se aprovecha cuando se busca una pieza más ligera, con poco espesor y capaz de asumir formas que serían caras o poco prácticas en hormigón convencional. En España esto encaja bien en rehabilitación, arquitectura industrializada y elementos expuestos a costa, heladas o ciclos de humedad, donde el peso y la durabilidad importan tanto como el acabado.
La idea clave es esta: la resistencia del material depende de la interacción entre matriz y fibra, no de una armadura puntual. Si esa relación falla, el resto del argumento se desmorona. Y justo por eso conviene mirar con lupa su composición.
La siguiente pregunta lógica es qué lleva exactamente la mezcla y qué papel cumple cada componente.
De qué está hecho y qué aporta cada componente
Cuando reviso una ficha técnica de GRC, no empiezo por el color ni por la forma final. Empiezo por los ingredientes, porque ahí suele estar la diferencia entre un buen producto y uno mediocre.
| Componente | Qué aporta | Qué vigilo en obra |
|---|---|---|
| Cemento Portland o blanco | Forma la matriz resistente. El blanco se usa cuando se quiere un acabado más limpio o coloreado. | Compatibilidad con el resto de la mezcla y con la exposición ambiental. |
| Arena fina silícea | Da cuerpo a la pasta y ayuda a controlar la retracción. | Granulometría controlada: en spray el tamaño máximo suele limitarse a 1,2 mm y en premix a 2,4 mm. |
| Fibras AR de vidrio | Refuerzan la pieza y mejoran el comportamiento a flexión e impacto. | Que sean realmente resistentes a los álcalis; las fibras E estándar no sirven para este entorno. |
| Aditivos | Mejoran trabajabilidad, colocación y control del fraguado sin subir el agua. | Que no se compense la trabajabilidad con exceso de agua, porque eso debilita la matriz. |
| Polímeros acrílicos | Facilitan el curado en seco y mejoran la durabilidad a largo plazo. | En mezclas para dry cure, el contenido de sólidos suele rondar el 5% respecto al cemento. |
| Pigmentos | Permiten colorear la pieza. | La variación de tono debe estar aceptada entre fabricante y comprador; no conviene improvisarla en obra. |
Hay tres datos que me parecen especialmente útiles. Primero, la relación árido-cemento típica ronda 1:1 en peso, lo que ayuda a reducir retracción. Segundo, el contenido de fibra AR suele moverse entre el 2% y el 5,5% según el proceso. Tercero, las fibras deben tener una resistencia real al ambiente alcalino del cemento; de lo contrario, el material puede perder capacidad mecánica con el tiempo.
También hay una cuestión de granulometría que se suele infravalorar: si hay demasiados finos, sube la demanda de agua, cae la resistencia y el acabado se vuelve más sensible a defectos. En un material tan fino, ese detalle pesa mucho. Y eso nos lleva al proceso de fabricación, que es donde el GRC deja de ser una receta genérica y pasa a ser un sistema industrial muy concreto.
Cómo se fabrica y por qué el proceso cambia tanto el resultado
El GRC no se produce igual que un prefabricado cualquiera. El control de espesores, la compactación y la dosificación de fibra son más exigentes, y eso se nota de inmediato en la calidad final. La propia lógica del proceso explica por qué unas piezas sirven para fachada y otras solo para decoración ligera.
| Proceso | Cómo se hace | Ventaja real | Cuándo lo prefiero |
|---|---|---|---|

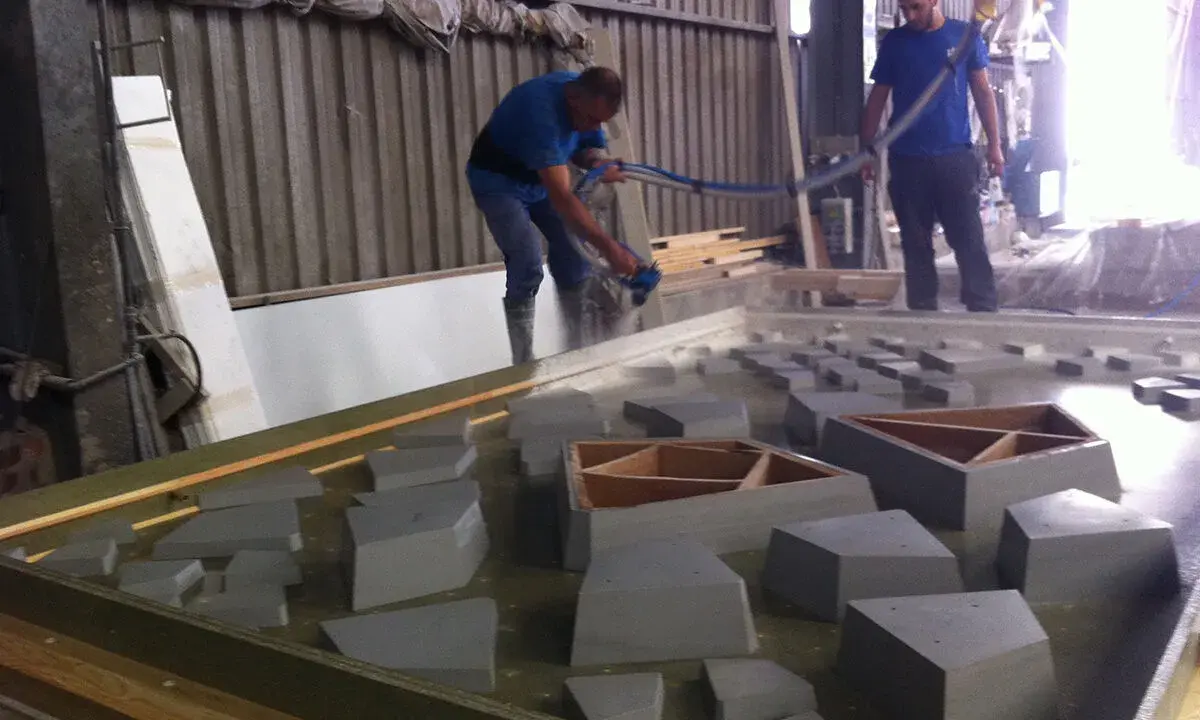

| Spray | La lechada cementicia y las fibras AR se depositan al mismo tiempo con una pistola de proyección. | Logra una orientación más eficaz de la fibra y mejores prestaciones a flexión. | Paneles de fachada, piezas delgadas y elementos donde la capacidad estructural importa más. |
| Premix | La fibra cortada se mezcla primero con la pasta en un mezclador de alta cizalla y luego se vierte o proyecta. | Funciona muy bien en moldes complejos y piezas con geometría más intrincada. | Elementos decorativos, piezas pequeñas o formas muy trabajadas. |
En el proceso por spray, el material suele construirse en capas de 3 a 4 mm y compactarse con rodillo entre capas. En premix, el contenido de fibra suele ser menor, alrededor del 2% al 3,5%, porque la disposición tridimensional no aprovecha igual la orientación de fibras que sí se obtiene con el spray. Dicho de forma simple: el spray suele dar más músculo; el premix, más libertad formal.
El curado también marca diferencia. Si la mezcla no lleva polímeros, el curado húmedo ronda 7 días a unos 20 °C y 95% de humedad relativa. Con mezclas poliméricas, el proceso puede pasar a curado en seco, algo mucho más manejable en planta. Yo no aceptaría una pieza sin saber cómo se ha curado, porque ahí se juega buena parte de su comportamiento posterior.
En términos de espesor, las piezas arquitectónicas de GRC suelen trabajar en rangos de 10 a 15 mm, muy por debajo de un prefabricado convencional equivalente, que puede requerir bastante más masa para cumplir la misma función. Ese ahorro no es solo económico; también afecta al transporte, al montaje y a las cargas que llegan a la estructura o a la cimentación.
Con el proceso claro, el siguiente paso es entender qué prestaciones puede dar realmente y dónde están sus límites.
Qué prestaciones ofrece de verdad y cuáles son sus límites
La GRCA clasifica el material en tres grados principales según la resistencia flexional característica a 28 días. Esa clasificación me parece útil porque evita hablar de GRC como si fuera un bloque uniforme cuando no lo es.
| Grado | Proceso habitual | LOP característica | MOR característica | Contenido de fibra | Uso típico |
|---|---|---|---|---|---|
| 8 / 8P | Premix | 5 MPa | 8 MPa | 2,0% a 3,0% | Piezas generales y aplicaciones menos exigentes |
| 10 / 10P | Premix o cast premix de calidad alta | 6 MPa | 10 MPa | 2,0% a 3,5% | Elementos con mayor exigencia geométrica o de acabado |
| 18 / 18P | Spray directo | 7 MPa | 18 MPa | 4,0% a 5,5% | Paneles arquitectónicos, fachadas y piezas de mayor demanda |
LOP significa límite de proporcionalidad: el punto a partir del cual la relación carga-deformación deja de ser lineal. MOR es el módulo de rotura, es decir, la tensión máxima en flexión antes del fallo. En diseño serio, yo me fijo más en la LOP a largo plazo que en un valor bonito de laboratorio a 28 días.
Y esa observación no es menor. En condiciones húmedas o con ciclos de mojado y secado, la MOR tiende a caer con el tiempo, mientras que la LOP puede subir ligeramente por la hidratación continuada del cemento. Por eso no conviene sobredimensionar expectativas solo porque una ficha muestre resultados iniciales altos. El comportamiento real depende del entorno, de la calidad del curado y del sistema completo de fijación.
En cuanto a durabilidad, hay tres puntos a favor que yo sí considero sólidos: densidad seca relativamente baja, buena respuesta al hielo-deshielo y comportamiento favorable frente al fuego cuando la formulación está bien resuelta. La densidad seca suele moverse alrededor de 1.800 a 2.100 kg/m³, lo que ya te da una pista de por qué resulta tan interesante para piezas delgadas. Sin polímeros, el material puede clasificarse como A1, es decir, no combustible; con polímeros, suele pasar a A2 con humo S1 y sin gotas inflamadas d0. Dicho en simple: sigue siendo muy buen material frente al fuego, pero la formulación manda.
También conviene no olvidar la exposición ambiental. En ciclos severos de congelación y deshielo, el GRC puede comportarse al menos tan bien como un hormigón resistente a heladas, sin necesidad de aireantes específicos. Y eso en zonas de interior peninsular o en entornos costeros expuestos al cambio térmico es una ventaja real. La siguiente cuestión es dónde tiene sentido aprovechar todas esas propiedades y dónde no.
Dónde aporta más valor en España
Si pienso en usos reales y no en folletos, veo el GRC especialmente fuerte en cuatro frentes: fachada, rehabilitación, elementos auxiliares de infraestructura y piezas prefabricadas con geometría compleja. En España, donde la construcción industrializada y la rehabilitación pesan cada vez más, esa combinación encaja muy bien.
- Fachadas y envolventes ligeras: reducen peso propio y facilitan paneles delgados con buena definición de aristas y texturas.
- Rehabilitación de edificios existentes: cuando la estructura no admite mucho incremento de carga, el bajo peso del GRC es una ventaja clara.
- Piezas urbanas y prefabricados singulares: celosías, remates, parasoles, bancos, piezas curvas o superficies con relieve.
- Elementos de infraestructura y urbanización: canaletas, cubiertas ligeras, piezas auxiliares y remates donde el peso y la durabilidad mandan.
Yo lo encuentro especialmente convincente cuando la pieza no es solo “bonita”, sino también delicada de montar o sensible a la carga propia. Ahí el GRC permite bajar peso sin renunciar a rigidez razonable, siempre que el sistema de fijación esté bien resuelto. De hecho, muchas veces el éxito no depende solo de la piel de GRC, sino del soporte, los anclajes y las juntas.
En proyectos con geometrías muy simples y repetitivas, su ventaja se reduce. Si una pieza se puede resolver mejor y más barato con otro prefabricado más masivo, el GRC no tiene por qué ser la primera opción. Donde sí gana terreno es en piezas delgadas, formas complejas y soluciones en las que el peso tiene impacto directo en transporte, montaje o cimentación. Y eso enlaza con la parte que más me interesa cuando toca especificar: qué revisar antes de aceptar una oferta.
Lo que yo pediría antes de darlo por bueno en obra
Si tuviera que aprobar una partida de GRC hoy, pediría estas cosas antes de mirar solo el precio:
- Grado y proceso: 8, 10 o 18, y si es P o no P. No es un detalle menor; cambia el comportamiento y el curado.
- Certificación de la fibra: debe ser AR de verdad, con contenido de ZrO2 suficiente para el entorno alcalino del cemento.
- Ensayos y control: la serie EN 1170 y el control de fábrica de tipo EN 1169 siguen siendo referencias útiles para comparar prestaciones.
- Espesor y tolerancias: no acepto una ficha que no especifique espesor nominal, tolerancias y método de verificación.
- Sistema de fijación: anclajes, apoyos, dilataciones y compatibilidad con la subestructura deben quedar definidos desde el principio.
- Curado y exposición: quiero saber si la pieza se ha curado en húmedo o en seco, y cómo se comporta en ciclos de humedad, helada o costa.
La lógica es sencilla: un buen GRC no se define solo por su apariencia, sino por la coherencia entre mezcla, proceso, ensayo y montaje. Si una oferta no aclara esos puntos, yo la trataría como una propuesta incompleta, no como una solución cerrada. Y si todo encaja, el material ofrece una combinación muy difícil de igualar: ligereza, forma y durabilidad con un nivel de prefabricación que hoy sigue teniendo mucho sentido.
Si la pieza es compleja, está expuesta al exterior y el peso importa, el GRC suele justificar su sitio. Si la geometría es simple y la estructura admite más masa, el prefabricado tradicional puede seguir siendo la opción más sensata.
