Los perfiles laminados de acero son una solución muy eficaz cuando la estructura necesita resistir cargas con orden, repetición y buen control geométrico. En este artículo explico qué son, qué familias conviene distinguir, cómo se comportan en flexión, compresión y torsión, y en qué situaciones de obra civil o geotecnia aportan más valor. También reviso las calidades, las normas y los errores de selección que más suelen encarecer un proyecto.
Las decisiones clave antes de especificar un perfil
- Se fabrican por laminación en caliente y ofrecen secciones normalizadas con buen comportamiento estructural.
- Las familias más habituales son IPE, IPN, HEA, HEB, HEM y UPN, pero cada una responde mejor a esfuerzos distintos.
- En obra civil y geotecnia aparecen en marcos de entibación, codales, pantallas y apoyos provisionales o permanentes.
- La elección no depende solo del canto: pesan la flexión, la compresión, la torsión, la soldabilidad y la corrosión.
- Las calidades S235, S275 y S355 son las referencias más comunes en acero estructural laminado en caliente.
Qué son y por qué siguen siendo tan útiles
Yo suelo explicarlos de forma simple: son piezas de acero obtenidas por laminación en caliente, con una sección constante a lo largo de toda la barra y dimensiones normalizadas. Esa repetición industrial es una ventaja real, porque facilita el cálculo, la compra, el transporte, el corte y la soldadura.
Su comportamiento depende mucho de la geometría. Las secciones abiertas en doble T concentran bien la resistencia a flexión; las de ala ancha equilibran mejor flexión y compresión; y las piezas en U o las combinaciones soldadas resuelven remates, marcos y apoyos secundarios. No son la misma cosa, aunque a simple vista a veces parezcan intercambiables.
También conviene distinguirlos de los perfiles conformados en frío: estos últimos sirven muchísimo en cerramientos y elementos ligeros, pero cuando la carga principal manda, el laminado en caliente sigue siendo la referencia más robusta y predecible.
Con esa base ya se entiende por qué una misma familia no sirve para todo; la siguiente decisión es separar las secciones que de verdad se usan en obra y no mezclar soluciones que cumplen funciones distintas.
Los tipos que conviene distinguir en una obra
Yo no los agrupo solo por la letra inicial; me fijo en cómo trabajan. Un perfil en I no se comporta igual que uno en H o en U, y esa diferencia se nota en el canto útil, en el peso por metro y en la facilidad para conectar placas, rigidizadores o soldaduras.
| Familia | Rasgo geométrico | Dónde encaja mejor | Límite práctico |
|---|---|---|---|
| IPE | Doble T con alas paralelas y relativamente estrechas | Vigas con flexión dominante, forjados, dinteles y piezas secundarias | Menos cómodo cuando aparecen compresión alta o torsión relevante |
| IPN | Doble T con alas inclinadas | Reposiciones, refuerzos puntuales y soluciones donde ya existe ese estándar | Hoy suele quedar por detrás del IPE en muchas soluciones habituales |
| HEA | Alas anchas con canto muy equilibrado | Pilares y vigas mixtas con equilibrio entre flexión y compresión | Si la carga crece mucho, puede quedarse corto frente a un HEB |
| HEB | Alas anchas con mayor espesor que HEA | Pilares, nudos más exigentes y pórticos con cargas elevadas | Pesa más y encarece el transporte y la fabricación |
| HEM | Versión todavía más robusta de la familia H | Zonas con grandes compresiones, apoyos intensos o reservas altas de rigidez | No tiene sentido si el problema real es de montaje o de espacio, no de resistencia |
| UPN | Sección en U, asimétrica | Marcos, remates, secundarias y pares de canales soldados | La asimetría penaliza la torsión si se usa sin criterio |
En esa comparativa hay una regla muy útil: cuanto más se acerca la solicitación a una flexión pura y bien arriostrada, más cómoda es una sección en I; cuanto más pesa la compresión o la necesidad de robustez de nudo, más sentido cobran las H. Y cuando el detalle constructivo manda, la U deja de ser una solución menor y pasa a ser una pieza muy práctica.
Esa distinción se vuelve todavía más clara en geotecnia, donde el perfil no trabaja aislado sino como parte de una estructura temporal o de contención.
Dónde funcionan mejor en obra civil y geotecnia
En este ámbito, los perfiles dejan de ser una pieza “de catálogo” y pasan a formar parte de un sistema. Hablamos de entibación, que es la contención provisional de las paredes de una excavación, de marcos de arriostramiento, de codales y de pantallas de tablestacas. Aquí la rigidez lateral, la rapidez de montaje y la capacidad de recuperación del material pesan tanto como la resistencia pura.
| Situación | Solución habitual | Por qué encaja | Qué vigilar |
|---|---|---|---|
| Zanja de servicios | Codales y vigas de reparto con perfiles H o U | Montaje rápido y posibilidad de desmontaje | Deformaciones, interferencias con instalaciones y espacio de trabajo |
| Pozo o sótano | Marcos soldado o arriostramiento con perfiles laminados | Limita movimientos y permite mayores profundidades | Secuencia de excavación y control del empuje del terreno |

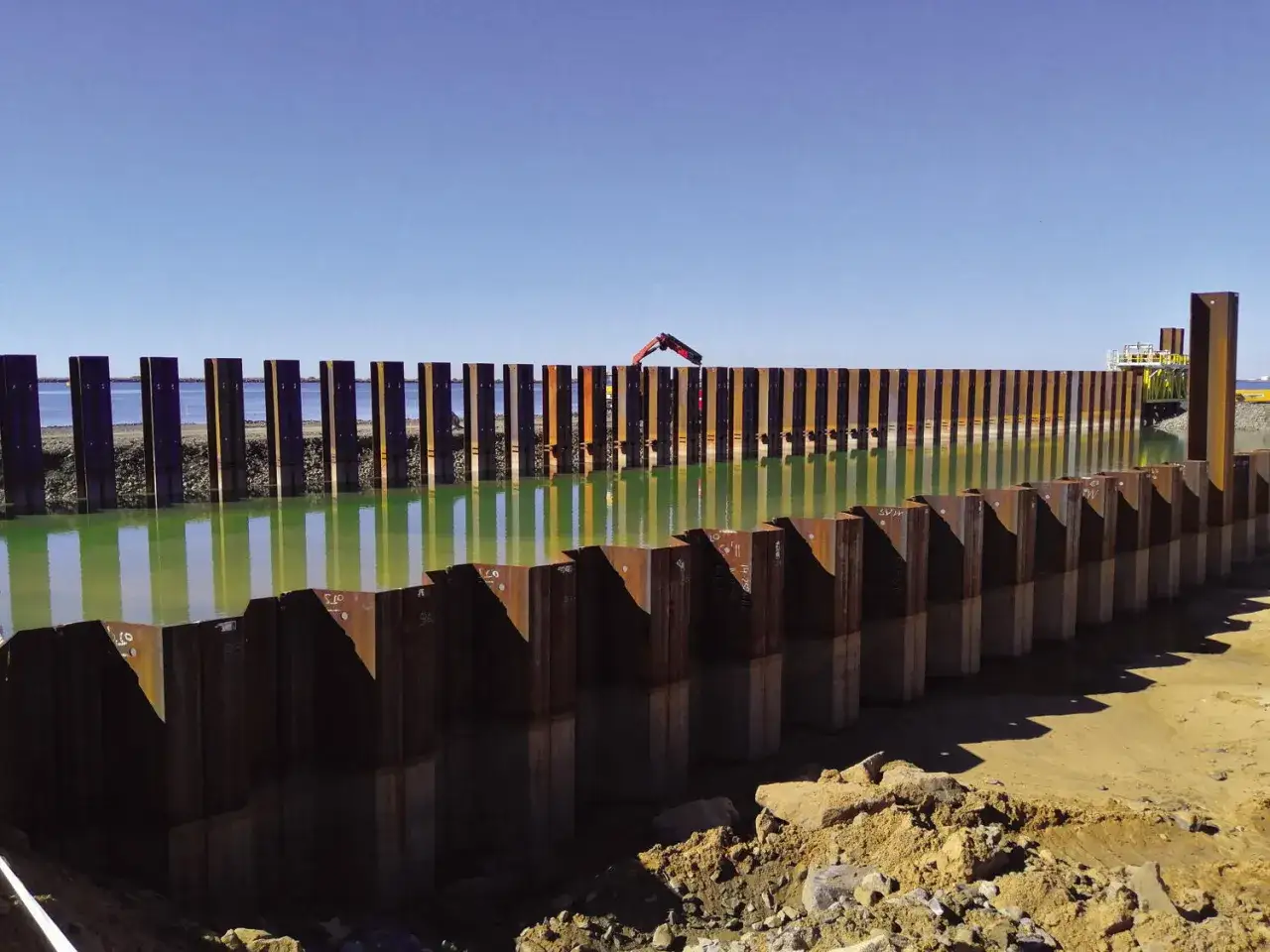

| Talud o ribera | Pantalla de tablestacas | Contención continua y mejor respuesta cuando hay agua o nivel freático | Corrosión, hinca y tipo de terreno |
| Apoyo provisional de cimentación | Perfiles H como elementos de contención o puntales | Buena respuesta a flexión y compresión combinadas | Pandeo, es decir, inestabilidad por compresión |
Yo aquí soy bastante directo: si el problema es contener el terreno y controlar deformaciones, la forma del perfil importa tanto como el sistema completo. No basta con “poner más acero”; hay que entender si el terreno empuja, si existe agua, si la obra será temporal o definitiva y si el interior debe quedar libre de obstáculos.
De hecho, muchas decisiones malas empiezan por confundir un perfil estructural corriente con una tablestaca o por intentar resolver una excavación compleja con una pieza demasiado simple. Por eso la siguiente pregunta siempre debería ser cómo elegir de verdad.
Cómo elegir el perfil adecuado sin sobredimensionar
Yo no empezaría por la familia, sino por el esfuerzo dominante. Cuando la selección nace de la carga real, la solución sale más limpia, más barata y más fácil de montar. Cuando se empieza por “quiero un perfil grande”, el proyecto suele terminar con exceso de peso o con un detalle que nadie disfruta en obra.
- Identifica la solicitación principal. Si domina la flexión, la familia I suele ser muy eficiente; si pesa la compresión, hay que mirar las H; si hay torsión relevante, conviene replantear el esquema o arriostrar mejor.
- Comprueba el canto y la luz. El canto, es decir, la altura de la sección, no se elige por intuición. En vigas largas, una pequeña diferencia de geometría cambia mucho la deformación.
- Revisa el arriostramiento. El arriostramiento es la sujeción lateral que evita que la pieza se inestabilice. A veces la solución correcta no es un perfil más grande, sino una mejor sujeción.
- Piensa en las uniones. Una sección muy eficiente en cálculo puede ser incómoda para soldar, atornillar o recibir placas. Si el nudo es malo, la teoría sirve de poco.
- Incluye el entorno. Si el acero estará enterrado, expuesto a humedad o cerca del mar, la protección anticorrosiva deja de ser un extra y pasa a ser parte de la solución.
Yo suelo añadir una comprobación más: si el perfil va a trabajar con cargas excéntricas, es decir, fuera de su eje ideal, lo prudente es revisar la torsión y el pandeo local antes de cerrar la elección. Esa revisión evita sorpresas que luego se traducen en refuerzos improvisados.
Con la geometría bien encajada, el siguiente paso lógico es revisar el material y las normas que suelen aparecer en la documentación técnica.
Materiales, normas y calidades que sí conviene revisar
La referencia normativa importa porque evita ambigüedades. La UNE-EN 10365 ordena las dimensiones y masas nominales de perfiles en U, I y H laminados en caliente, mientras que las series UNE-EN 10025 son las que suelen definir las calidades de acero estructural más habituales. En obra, eso se traduce en una especificación más clara y en menos discusiones cuando llega el material.
| Calidad | Límite elástico nominal | Uso habitual | Observación práctica |
|---|---|---|---|
| S235 | 235 MPa hasta 16 mm; 225 MPa entre 16 y 40 mm | Estructuras corrientes y piezas con exigencia moderada | Funciona bien cuando la solicitación no es extrema y el peso importa |
| S275 | 275 MPa hasta 16 mm; 265 MPa entre 16 y 40 mm | Elementos intermedios con algo más de margen resistente | Suele ser una solución equilibrada entre coste y capacidad |
| S355 | 355 MPa hasta 16 mm; 345 MPa entre 16 y 40 mm | Pilares, vigas principales y piezas que buscan reducir peso por resistencia | Muy habitual cuando la estructura exige más margen sin disparar la sección |
Es importante no quedarse solo con el número del límite elástico. La soldabilidad, la tenacidad, el espesor real, las tolerancias y el sistema de protección superficial también cuentan. La tenacidad, por ejemplo, es la capacidad del acero para resistir roturas frágiles cuando la temperatura baja o cuando hay impacto.
Si el entorno es agresivo, yo revisaría antes el sistema anticorrosivo que el brillo del plano. Galvanizado, pintura o ambas cosas pueden cambiar por completo la vida útil del elemento. Y si la pieza va a quedar en contacto con terreno o en una excavación húmeda, la protección no es decorativa: es parte de la durabilidad.
Con esa base técnica ya se entiende mejor por qué algunos errores se repiten tanto, incluso en proyectos bien planteados.
Errores habituales y límites reales que yo no pasaría por alto
El error más común es pensar que una sección más pesada siempre es mejor. No lo es. Un perfil sobredimensionado puede complicar la manipulación, forzar las uniones, encarecer la obra y no resolver el verdadero problema, que a veces está en la estabilidad global o en la falta de arriostramiento.
- Elegir solo por canto. El canto ayuda, pero no sustituye al estudio de flexión, compresión y torsión.
- Confundir perfil estructural con tablestaca. Ambos pueden ser laminados de acero, pero su misión es distinta y la respuesta frente al terreno también.
- Ignorar la torsión en secciones abiertas. Una U o una I no se comportan como un tubo cerrado.
- Olvidar el detalle de la unión. Un perfil bueno con un nudo malo sigue siendo una mala solución.
- No cerrar la protección superficial. En ambientes húmedos o marinos, eso termina costando más que una mejora de sección bien pensada.
También hay un límite conceptual que conviene aceptar: estos perfiles brillan cuando el problema está bien definido. Si el escenario mezcla cargas elevadas, deformaciones estrictas, agua, espacio reducido y secuencia de obra compleja, la solución suele ser un sistema, no una sola pieza milagrosa.
Por eso, antes de cerrar un pedido, yo reviso siempre la pieza, el entorno y la forma en que va a montarse. Ese es el filtro que más dinero ahorra sin sacrificar seguridad.
La comprobación final que evita sobrecostes y sorpresas en obra
Antes de cerrar un pedido, yo pediría cuatro datos sin dejar nada implícito: sección exacta, calidad de acero, longitud útil y sistema de protección frente a corrosión o fuego. Si el elemento va a trabajar en un sótano, en contacto con terreno o cerca del agua, también dejaría escrita la secuencia de montaje y el criterio de desmontaje o permanencia.
Cuando se dejan cerrados esos puntos, el perfil deja de ser una compra genérica y pasa a ser una solución fiable, fácil de fabricar y coherente con la obra. Y esa, en la práctica, es la diferencia entre un suministro correcto y un problema que aparece demasiado tarde.
