Los puentes levadizos resuelven un conflicto muy concreto: dejar pasar barcos sin bloquear una vía terrestre que no puede crecer indefinidamente en altura o en longitud. Cuando el diseño está bien resuelto, la clave no es solo el mecanismo que sube o gira el tablero, sino la forma en que la estructura, el cauce y el terreno trabajan juntos. En este artículo explico cómo funcionan, qué variantes se usan de verdad, qué condiciona su cimentación y qué errores conviene evitar antes de considerarlos viables.
Lo esencial de esta solución
- Se usan cuando la navegación y la circulación terrestre compiten por el mismo espacio.
- El tipo basculante suele equilibrar bien rapidez de apertura, coste y simplicidad mecánica.
- La elevación vertical ofrece gran gálibo para barcos, pero exige torres, guiado y una obra más visible.
- La cimentación debe resistir cargas dinámicas, empujes horizontales y, sobre todo, socavación en el cauce.
- El mantenimiento eléctrico y mecánico pesa tanto como el cálculo estructural.
Qué distingue a los puentes levadizos de otros móviles
No son una rareza ornamental; son una respuesta de ingeniería a dos necesidades que chocan entre sí: navegación y tráfico rodado. El principio es sencillo de explicar y bastante exigente de ejecutar: cuando llega una embarcación, el tablero cambia de posición para liberar el paso y luego vuelve a cerrar la continuidad de la carretera, la vía o la pasarela.
La palabra que más conviene entender aquí es gálibo, es decir, el espacio libre que necesita un barco para pasar con seguridad. En un puente fijo, ese gálibo se consigue elevando mucho la estructura; en uno móvil, se logra cambiando temporalmente la geometría del paso. Ese cambio puede hacerse levantando una hoja, abriendo dos hojas, girando el tablero o elevándolo en vertical.
Yo suelo resumirlo así: el puente fijo apuesta por la continuidad; el móvil apuesta por la coordinación. Y esa diferencia parece pequeña hasta que entran en juego el tráfico, las mareas, los horarios portuarios y la capacidad real de mantenimiento. Con esa base, merece la pena comparar las soluciones que se usan en obra real y no solo en los esquemas de libro.
Qué tipo encaja mejor en cada caso
| Tipo | Cómo se abre | Ventaja principal | Límite principal | Cuándo lo veo más útil |
|---|---|---|---|---|

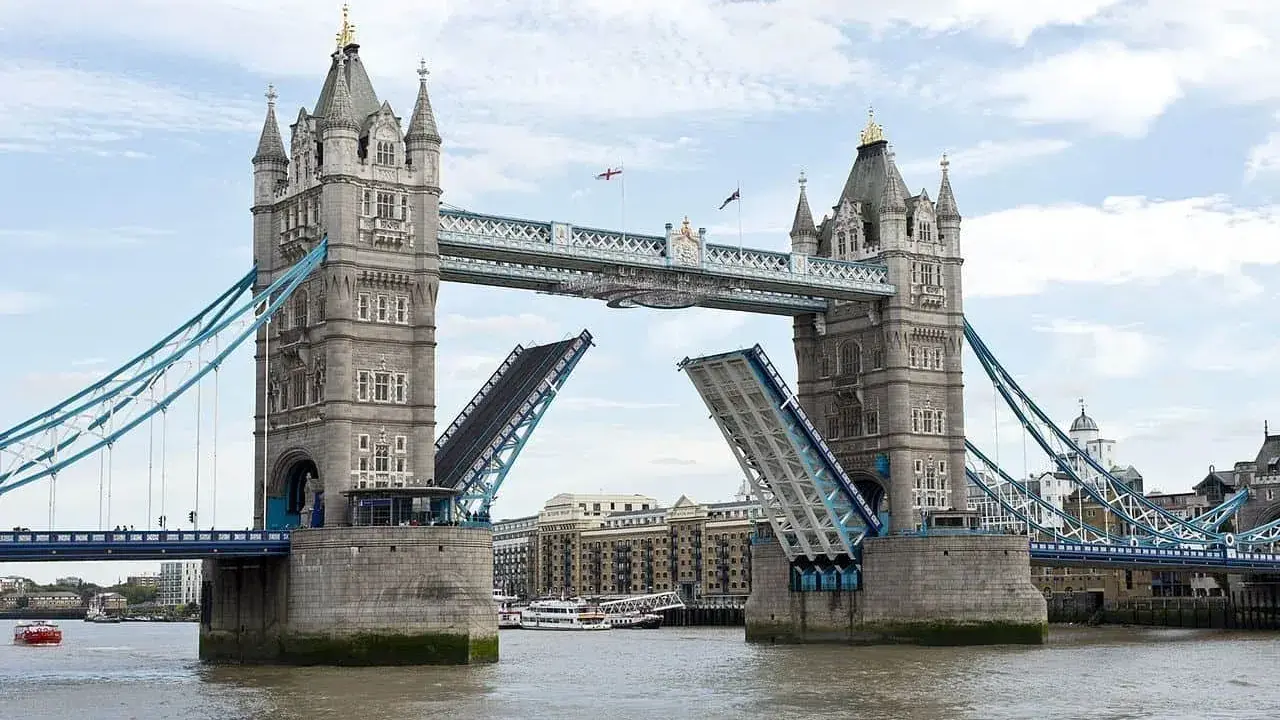

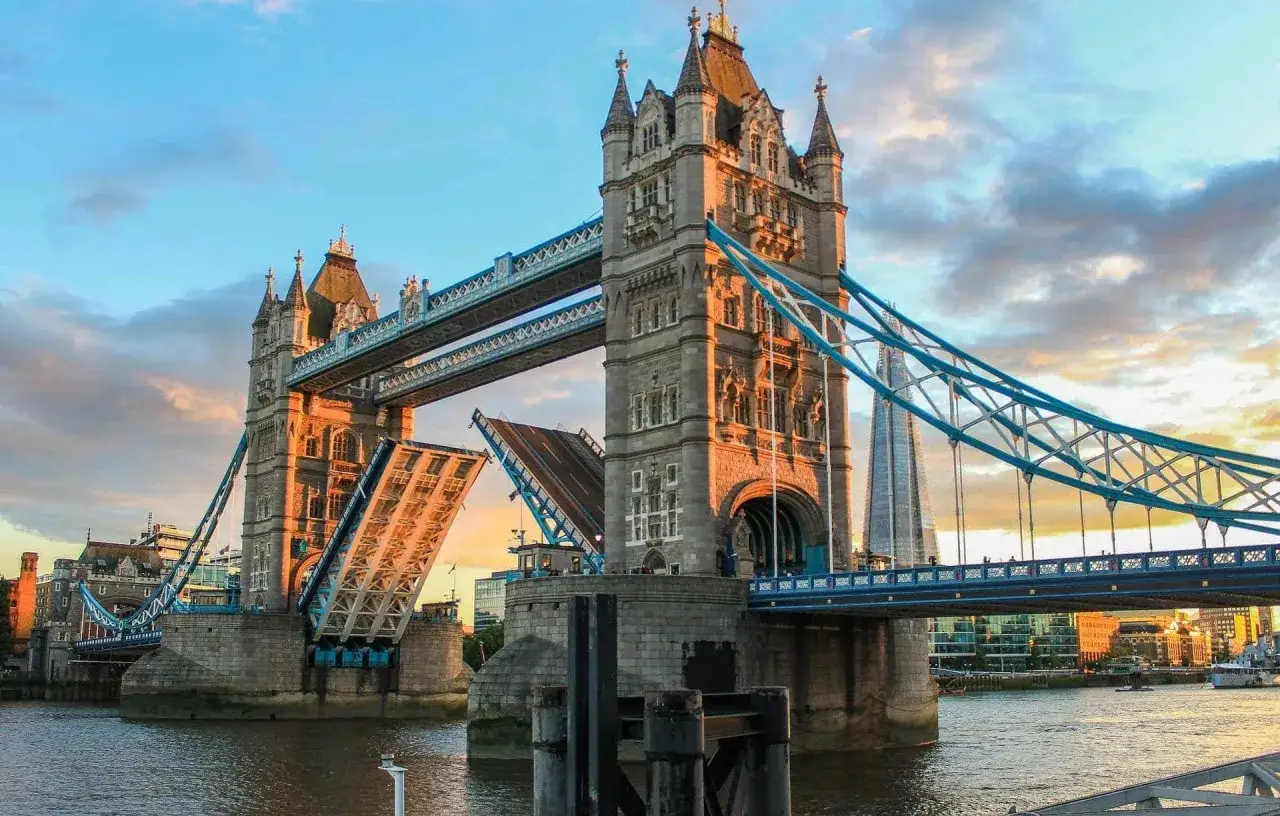

| Basculante | El tablero gira hacia arriba alrededor de un eje y suele apoyarse en un contrapeso. | Buena velocidad de apertura y mecanismo bastante conocido. | La masa móvil y la geometría de la hoja condicionan el diseño. | Canales con demanda de navegación moderada y espacio razonable para alojar el sistema. |
| Giratorio | El tramo móvil pivota horizontalmente alrededor de una pila o eje central. | Robusto y conceptualmente simple. | La pila central puede invadir el canal y limitar el gálibo útil. | Entradas de agua donde el espacio lateral es limitado y la navegación admite esa interrupción parcial. |
| Elevación vertical | El tablero sube en paralelo entre torres mediante cables, contrapesos o sistemas hidráulicos. | Libera muy bien el cauce y mantiene el tablero horizontal durante la maniobra. | Requiere torres, guiado preciso y una estructura más visible y compleja. | Cuando se necesita un paso marítimo claro y el impacto de las torres es asumible. |
Si tuviera que elegir sin romanticismo, diría que el basculante suele ser la solución más equilibrada, el giratorio encaja mejor en entornos concretos y la elevación vertical gana cuando el tráfico marítimo manda de verdad. La decisión no depende solo de la forma del tablero, sino de cuánto cuesta abrirlo, mantenerlo y hacerlo convivir con el resto de la infraestructura. De ahí pasamos a lo que muchas veces decide el proyecto antes que el propio mecanismo: el terreno.
Dónde manda el terreno y la cimentación
Aquí es donde muchos proyectos se ganan o se complican. En un puente móvil, la cimentación no solo soporta peso vertical; también recibe empujes laterales, vibraciones, arranques y frenadas del mecanismo, además de esfuerzos repetidos por cada ciclo de apertura y cierre. Si el terreno responde mal, el tablero puede desalinearse, los apoyos pueden fatigarse antes de tiempo y la maniobra pierde precisión.
El problema más serio en puentes sobre agua es la socavación, es decir, la erosión del lecho alrededor de los apoyos y estribos. La FHWA insiste en vigilar este fenómeno porque una cimentación aparentemente estable puede perder capacidad sin señales espectaculares en superficie. Yo aplicaría esa misma lógica en cualquier cauce con avenida, corriente viva o fondo móvil: si el agua mueve el material de apoyo, la seguridad no depende solo del hormigón o del acero, sino del comportamiento hidráulico del entorno.
Antes de cerrar una solución de este tipo, yo pediría como mínimo sondeos geotécnicos, nivel freático, comportamiento frente a erosión, capacidad portante, asentamientos esperables y una lectura hidráulica seria del cauce. También me interesan la granulometría, la posibilidad de licuefacción en zonas sensibles, la presencia de rellenos recientes y la facilidad para inspeccionar y reparar los apoyos. Si el terreno obliga a ir a cimentaciones profundas, pilotes o cajones, el presupuesto y el plazo cambian de inmediato, y conviene saberlo al principio, no cuando la obra ya está definida. Cuando el suelo está controlado, el siguiente punto crítico es el sistema que realmente mueve el tablero.
Qué problemas aparecen en la operación diaria
Un puente móvil no falla solo por un gran error de proyecto. Muchas veces se degrada por una suma de pequeñas cosas: corrosión, suciedad, desalineación, desgaste de apoyos, cables envejecidos, sensores que no se calibran y drenajes que se obstruyen. En ambiente marino o estuarino, la sal acelera el deterioro y obliga a vigilar con más disciplina cada elemento expuesto.
Los puntos que yo reviso primero son bastante prosaicos, pero suelen ser los que dan guerra:
- Corrosión en piezas metálicas, armarios eléctricos y fijaciones.
- Desgaste en bisagras, rodamientos, guías, poleas o cilindros hidráulicos.
- Fatiga en uniones soldadas y detalles sometidos a ciclos repetidos.
- Bloqueos por residuos, sedimentos, hielo en climas fríos o restos flotantes.
- Falta de redundancia en la alimentación eléctrica o en el control de maniobra.
Yo no confiaría en un puente de este tipo si la estrategia de mantenimiento es vaga. La maniobra debe seguir funcionando aunque un componente falle, o al menos debe quedar un plan de seguridad claro para cerrar, abrir o inmovilizar la estructura sin improvisación. Y eso lleva a una cuestión muy práctica: en qué lugares de España tiene sentido asumir esa complejidad y en cuáles no.
Cómo los valoraría en un proyecto en España
En España, esta solución tiene sentido sobre todo en frentes portuarios, dársenas, canales de navegación interior y zonas urbanas donde una estructura fija muy alta forzaría rampas largas, impacto visual fuerte o expropiaciones incómodas. No es una decisión exótica; es una respuesta razonable cuando la navegación importa y el entorno no permite un puente fijo con gran altura libre.
Yo los veo especialmente defendibles cuando se cumplen estas condiciones:
- La navegación es frecuente, pero no tan intensa como para exigir apertura continua.
- La altura fija necesaria obligaría a un trazado terrestre poco práctico.
- Hay capacidad real de operación, inspección y repuesto.
- El coste de explotación está asumido desde el principio y no se trata como un detalle menor.
En cambio, si el tráfico rodado es muy alto, la apertura sería casi permanente o el mantenimiento especializado no está garantizado, yo miraría otra tipología antes de forzar una solución móvil. El ahorro inicial puede ser engañoso si luego el puente pasa media vida esperando una reparación. Con eso claro, cierro con la regla que me ayuda a no idealizar una estructura que, sobre el papel, parece más elegante de lo que a veces resulta en servicio.
La regla práctica que me quedo para no equivocarme
Antes de apostar por un puente móvil, yo comprobaría tres cosas en este orden: primero, que la navegación realmente necesita esa maniobra; segundo, que el terreno y el cauce permiten una cimentación segura y durable; tercero, que existe un plan de explotación y mantenimiento creíble, con personal, repuestos y procedimientos de emergencia. Si una de esas tres piezas falla, el diseño deja de ser una solución y pasa a ser una complicación bien dibujada.
Al final, lo más valioso de este tipo de puente no es su movimiento, sino su capacidad para resolver una incompatibilidad sin obligar a sacrificar por completo ni la navegación ni la conexión terrestre. Cuando se estudia bien el suelo, se protege la cimentación frente a la socavación y se asume el mantenimiento como parte del proyecto, el resultado puede ser muy sólido. Cuando no, el mecanismo acaba pesando más que el beneficio que prometía.
