La construcción del viaducto de Millau es una lección completa de ingeniería: cómo fundar una gran obra sobre calizas y margas, cómo levantar pilas de más de 200 metros y cómo montar un tablero metálico sin llenar el valle de medios auxiliares. En este artículo repaso ese proceso con una mirada práctica, centrada en lo que de verdad condiciona una obra así.
A mí me interesa especialmente porque no es solo un puente elegante; es un caso de libro sobre cimentaciones profundas, control geotécnico, prefabricación y maniobras de lanzamiento. Si trabajas con puentes, taludes o suelos, aquí hay varias decisiones que merece la pena mirar de cerca.
Claves técnicas para entender la obra de Millau
- El puente cruza un valle muy abierto y profundo, así que el problema no fue solo salvar la luz, sino hacerlo con un impacto mínimo sobre el terreno.
- Las cimentaciones se resolvieron con pozos de gran diámetro y gran profundidad, adaptados a calizas y margas con comportamiento distinto.
- Las pilas se ejecutaron por fases de 4 m, con encofrado auto-trepante y control topográfico continuo.
- El tablero metálico se prefabricó fuera del valle y se lanzó por tramos de 171 m para reducir ocupación de obra y riesgos en altura.
- El cierre final, los pilonos y los ensayos de servicio fueron tan importantes como el hormigón y el acero.
Por qué el emplazamiento obligó a una estrategia poco convencional

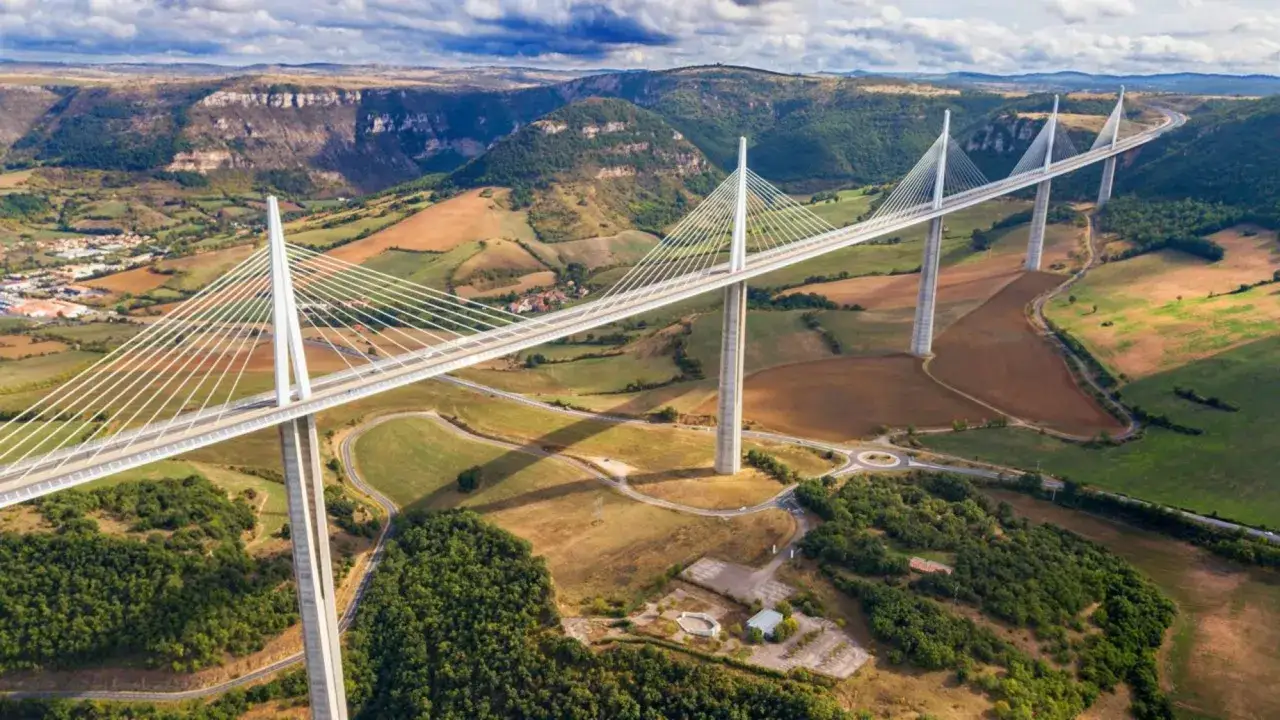

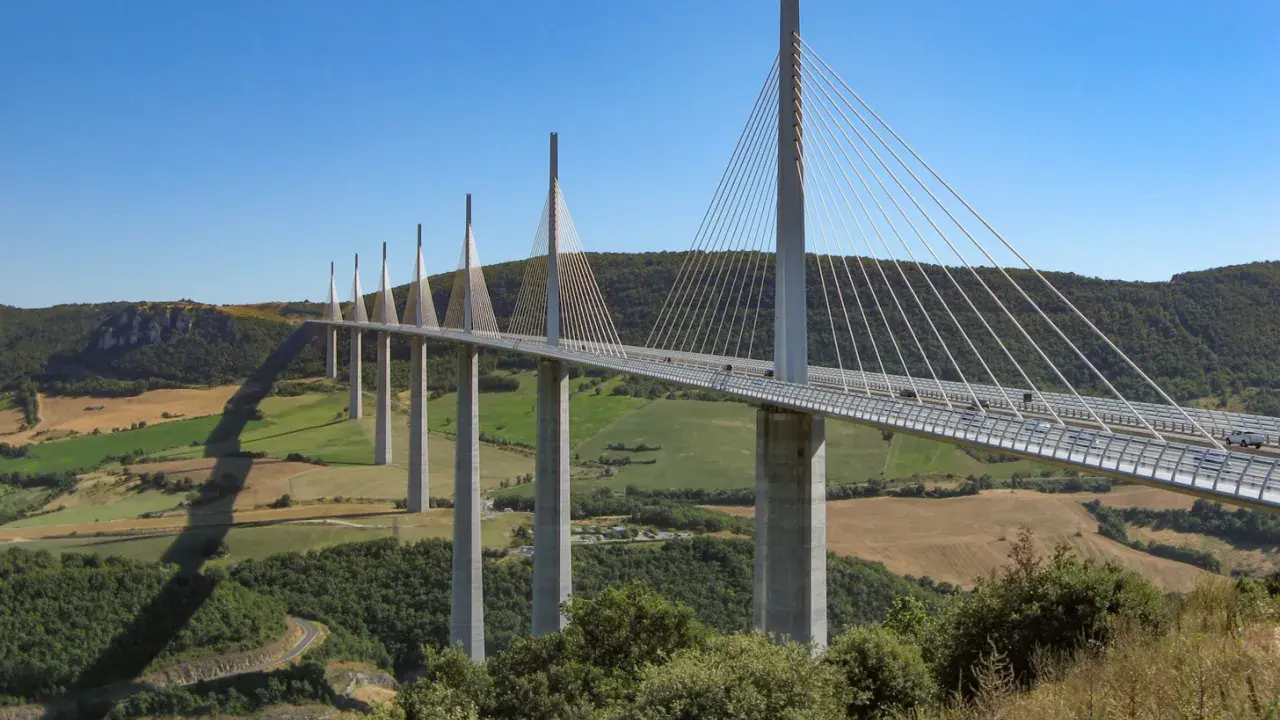

Lo primero que hay que entender es que el viaducto no se levantó en un solar amable, sino sobre un valle ancho, profundo y expuesto al viento, entre la Causse Rouge y el Larzac. La obra debía resolver una longitud de 2.460 m con solo siete pilas y dos estribos, de modo que cada apoyo tenía que estar muy bien pensado desde el punto de vista estructural y geotécnico.
Además, el terreno no era homogéneo. En la zona aparecen calizas en unos sectores y margas en otros, con laderas de acceso difícil y una topografía que penalizaba cualquier solución que exigiera mucha ocupación en el fondo del valle. Por eso la estrategia de obra se apoyó en una idea simple pero exigente: construir casi todo fuera del vacío y tocar el terreno solo donde era imprescindible. Esa decisión marca todo lo que viene después, empezando por las cimentaciones.
Cimentaciones profundas en calizas y margas
La parte menos visible de una obra como esta suele ser la más decisiva. En Millau, cada pila se apoyó sobre cuatro pozos de cimentación de gran diámetro, de entre 4,5 y 5 m, y con profundidades aproximadas de 9 a 16 m. No hablamos de una zapata convencional, sino de una solución profunda pensada para transmitir cargas enormes a un macizo rocoso con comportamiento muy diferente según la zona.
En los sectores con margas, el control de los asientos y de las rotaciones era especialmente sensible. Por eso se adoptó un seguimiento observacional: se medían movimientos reales durante la ejecución y se comprobaba si se mantenían dentro de márgenes admisibles. Ese enfoque es muy geotécnico en el mejor sentido del término, porque asume que el terreno no es un dato fijo, sino un material que hay que leer mientras trabaja.
Las losas de cimentación, con espesores de 3 a 5 m, llegaron a contener entre 1.100 y 2.100 m³ de hormigón, y en las mayores vertidas el hormigonado duró unas 30 horas. El detalle importa: en una cimentación de este tamaño, la continuidad del vertido, el control térmico y la calidad del contacto con la roca pesan tanto como el volumen total. Cuando la base está bien resuelta, el siguiente reto ya no es “sujetar” la obra, sino hacerla crecer sin perder geometría.
Cómo se levantaron las pilas de hormigón
Las siete pilas se trataron como frentes de trabajo independientes. Esa decisión no es decorativa; en una obra de esta complejidad, separar frentes permite controlar mejor la verticalidad, la secuencia de hormigonado y la calidad de cada tramo. En algunos momentos, cada pila contó con equipos de unas 12 personas en dos turnos diarios de 7 horas.
La técnica elegida fue el encofrado auto-trepante en las caras exteriores, combinado con soluciones asistidas por grúa en el interior. El sistema auto-trepante es sencillo de entender: el propio encofrado se apoya en el hormigón ya ejecutado y sube al siguiente nivel sin desmontarse por completo. Eso acelera la obra, pero también exige mucha precisión, porque cada fase de 4 m debe encajar con la anterior sin introducir desviaciones acumuladas.
Las pilas más exigentes llegaron a alturas extremas, con la P2 en torno a 245 m y la P3 por encima de los 220 m. A esa escala, el viento, la dilatación, la logística de bombeo y la topografía dejan de ser detalles secundarios. Yo aquí veo una idea clara: la altura no se “construye”, se controla. Y ese control fue el puente natural hacia la parte más delicada de toda la obra: el tablero.
El tablero se prefabricó lejos y se lanzó sobre el vacío
El gran acierto constructivo fue no intentar montar el tablero pieza a pieza desde el aire. Se prefabricaron elementos de acero en taller y luego se ensamblaron en la obra en forma de kits, con una caja central de acero y paneles rigidizados. El tablero, además, es ortotrópico, es decir, una estructura metálica aligerada y reforzada por su propia geometría para ganar rigidez sin añadir peso innecesario.
La secuencia de obra se basó en lanzamientos sucesivos de tramos de 171 m, avanzando desde cada extremo sobre las pilas y sobre apoyos temporales. Ese sistema redujo la ocupación del valle y evitó depender de andamiajes descomunales en el fondo. También obligó a reforzar el control del viento: durante los lanzamientos se trabajó con vigilancia meteorológica constante y con un dispositivo de punta en la cabeza del tablero para estabilizar el extremo en voladizo.
| Fase | Técnica | Qué problema resolvía |
|---|---|---|
| Fabricación | Prefabricación en taller y montaje por kits | Mejor control de calidad y menos trabajo pesado en el valle |
| Lanzamiento | Empuje de tramos de 171 m sobre apoyos temporales | Reducir ocupación del terreno y trabajar con menos medios auxiliares |
| Estabilidad | Dispositivo de punta y cables temporales | Limitar vibraciones y proteger el voladizo frente al viento |
| Control | Vigilancia topográfica y meteorológica | Evitar desviaciones geométricas y detener maniobras en condiciones adversas |
En esta fase aparecen dos números que resumen bien el esfuerzo: el avance medio rondó los 10 m/h y los apoyos temporales más altos alcanzaron unos 173 m. Es una combinación poco habitual de prefabricación, logística y geometría, y explica por qué esta obra sigue siendo referencia cuando se habla de puentes lanzados en entorno complejo. Con el tablero ya en posición, faltaba cerrar la estructura y convertirla en un sistema continuo.
La unión final, los pilonos y las pruebas de servicio
Una vez completados los lanzamientos, las dos mitades del tablero se unieron a unos 270 m sobre el valle mediante soldadura de sus extremos delanteros. Ese cierre no era un gesto simbólico, sino una operación crítica: a esa altura, cualquier desalineación pequeña se convierte en un problema estructural y de explotación. La unión se hizo con seguimiento meteorológico, porque en una obra así el viento sigue mandando hasta el último minuto.

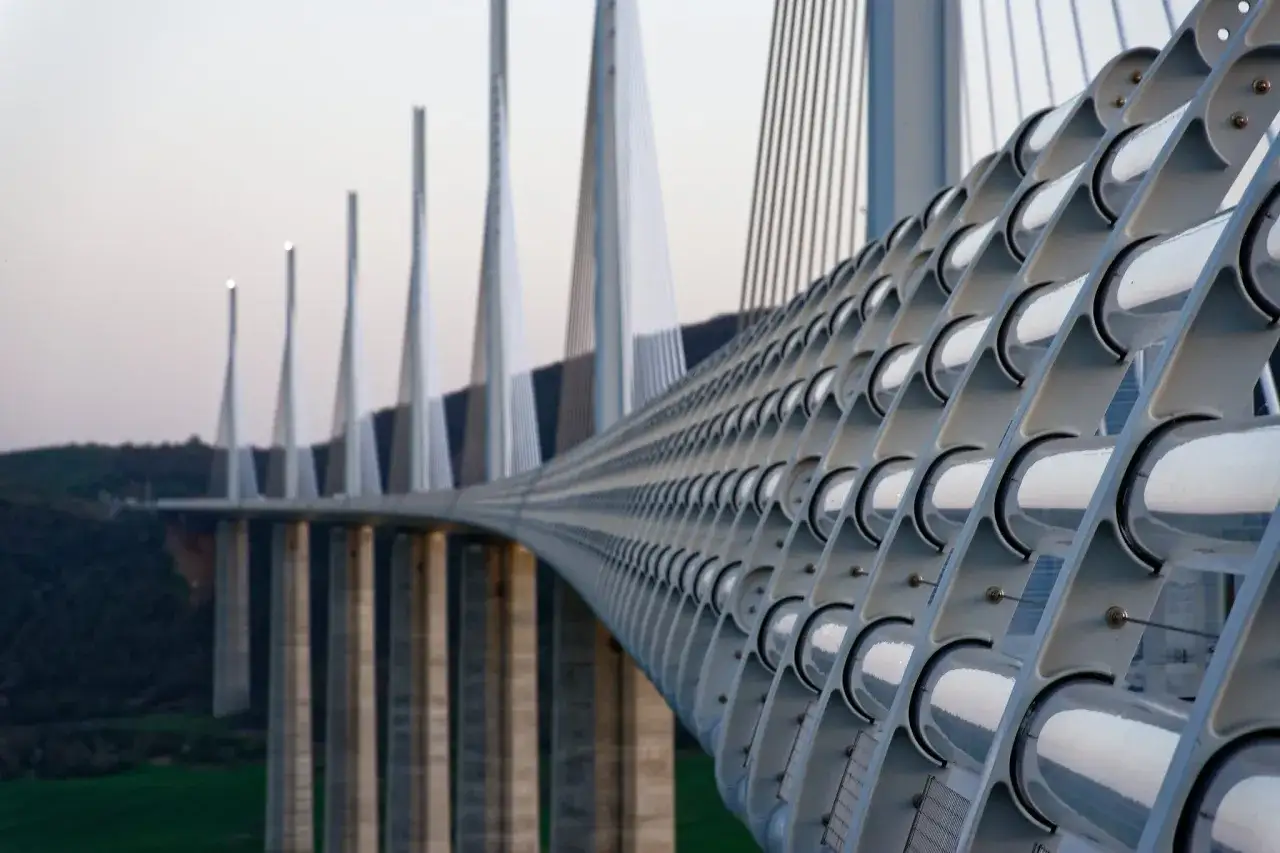

Después llegaron los pilonos metálicos y el ajuste final de los tirantes. Algunos de los pilonos se prefabricaron en taller y se transportaron en piezas relativamente cortas; los dos de arranque se montaron sobre el tablero con grúa de gran capacidad, mientras que otros se elevaron desde el terreno ya preparado. Los tirantes, en total 154, son los que terminan de dar forma a la imagen del puente, pero también son parte esencial de su comportamiento estructural. No son “cables bonitos”: son elementos de trabajo que equilibran cargas y controlan deformaciones.
Antes de la puesta en servicio, la obra se sometió a ensayos de carga, comprobaciones de durabilidad del hormigón, pruebas de fatiga en cables y verificaciones de comportamiento dinámico. También se ensayaron la retracción y la fluencia del hormigón, porque en una estructura con una vida útil de diseño de 120 años no basta con que todo funcione el día de la inauguración. Hay que pensar en décadas de servicio, ciclos térmicos y mantenimiento. Esa es la parte menos fotogénica de un puente, pero la que sostiene su fiabilidad real.
Lo que este puente enseña cuando el terreno complica toda la obra
Si miro el viaducto de Millau con ojos de ingeniería, me quedo con cuatro ideas muy concretas. La primera: la geotecnia manda desde el inicio; sin una lectura fina del terreno, la obra habría sido otra. La segunda: prefabricar fuera del valle reduce riesgos, porque desplaza trabajo, peso y exposición al viento a un entorno más controlable. La tercera: la instrumentación no es un complemento, sino parte de la estructura. Y la cuarta: en un puente de este tipo, la secuencia constructiva vale casi tanto como el proyecto resistente.
- Si el terreno cambia de litología, la cimentación no puede repetirse sin criterio.
- Si el viento condiciona el lanzamiento, la meteorología debe entrar en la planificación diaria.
- Si la altura es extrema, el control topográfico debe ser continuo, no puntual.
- Si la obra pretende durar 120 años, la durabilidad del hormigón y de los cables no puede dejarse para el final.
Yo me quedo con una idea sencilla: en una obra como esta, la belleza final nace de una secuencia constructiva muy precisa. Cuando el terreno es exigente, el puente no se impone al lugar; se adapta a él con cimentaciones sólidas, control geométrico y una logística que reduce el riesgo en cada paso.
