Puente de la Constitución de 1812 y su lección de cimentación

El puente de la Pepa, más conocido oficialmente como Puente de la Constitución de 1812, es una de esas obras en las que la ingeniería se entiende mejor mirando al subsuelo que al tablero. En estas líneas repaso qué aporta a Cádiz, por qué fue una pieza clave para la movilidad de la bahía y, sobre todo, qué problemas geotécnicos tuvo que resolver para levantarse sobre un entorno marítimo tan exigente.

Qué es y por qué cambió el acceso a Cádiz

Este puente no nació para ser un icono, aunque lo haya acabado siendo. Su función principal es muy concreta: aliviar la entrada y salida de Cádiz por la bahía y dar una alternativa de capacidad a una red que ya llevaba años trabajando al límite. El Ministerio de Transportes lo resume con una cifra que ayuda a dimensionarlo: unas 34 pilas y dos torres, con un gálibo máximo de 69 metros y una longitud total de algo más de 3 kilómetros.

Lo importante aquí no es solo el tamaño, sino la lógica urbana. Cádiz es una ciudad con accesos delicados, condicionados por el agua, la navegación, los muelles y las servidumbres del entorno industrial. Por eso este puente funciona como infraestructura de conexión, pero también como obra de equilibrio entre tráfico rodado, navegación y paisaje. Yo me quedo con esa idea: cuando un puente se diseña bien en una bahía, no solo cruza un hueco, también ordena el territorio.

Con ese marco, la pregunta técnica es inevitable: ¿cómo se apoya una infraestructura así sobre un terreno que no siempre ayuda? Ahí empieza la parte más interesante.

El terreno de la bahía explica casi todo

Un estudio técnico publicado en Hormigón y Acero describe el perfil geotécnico de la zona con bastante claridad: bajo los rellenos aparecen sedimentos marinos recientes, capas blandas y, en profundidad, un sustrato plioceno competente conocido localmente como facies ostionera. Esa combinación cambia por completo el enfoque del proyecto, porque una cimentación superficial habría quedado demasiado expuesta a asientos, deformaciones y pérdida de capacidad portante. La facies ostionera no es una roca dura en el sentido clásico, pero sí un estrato mucho más fiable para transferir cargas. Está formada por arenas con pocos finos, con niveles de grava, conglomerados y materiales calcareníticos con restos de conchas. En otras palabras: no es el terreno cómodo que uno desearía encontrar, pero sí el que permite cerrar la ecuación resistente si se llega a él con una cimentación profunda bien ejecutada.

Antes de definir la solución, la campaña geotécnica fue intensa: 37 sondeos, ensayos presiométricos, más de 300 SPT y una profundidad investigada de hasta unos 50 metros. El SPT mide, de forma simplificada, la resistencia del terreno a la penetración; el presiómetro ayuda a estimar deformabilidad y capacidad de carga in situ. Yo considero que esa fase es la que separa una obra prudente de una obra optimista. En un entorno así, no basta con “suponer” el terreno: hay que medirlo.

Y cuando el perfil real del subsuelo aparece con esa claridad, la solución estructural deja de ser una cuestión de gusto y pasa a ser una cuestión de adaptación. De ahí la necesidad de pilotes largos, encepados robustos y sistemas de ejecución muy controlados.

Cómo se resolvieron los pilotes y los encepados

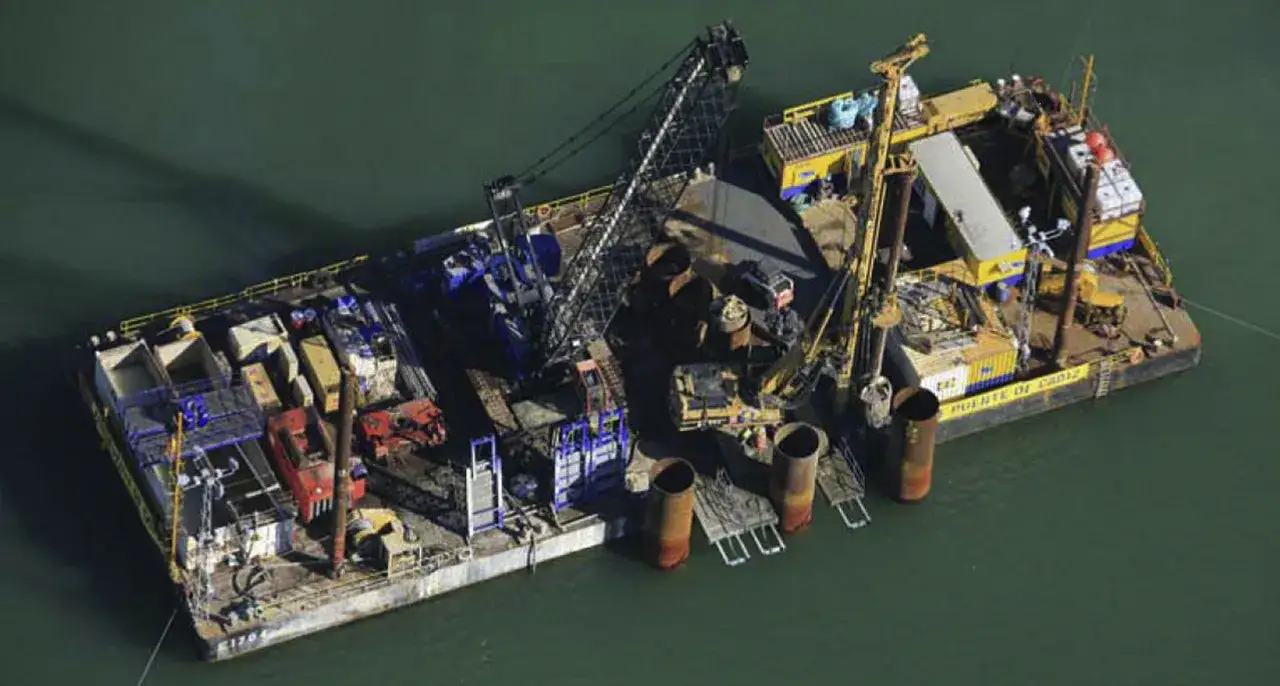

La cimentación del puente se apoya en un número muy elevado de pilotes: 433 en total, con diámetros diferentes según la zona y la carga que debía transmitir cada apoyo. En el tramo marino se ejecutaron 106 pilotes desde pontona, porque allí el trabajo debía hacerse sobre agua y con condicionantes de acceso muy distintos a los de tierra. En tierra, muchos pilotes tuvieron longitudes de entre 31 y 40 metros para empotrarse varios diámetros dentro del Plioceno.

Lo relevante no es solo la cifra, sino la estrategia. En el mar, el problema era construir en seco por debajo del nivel freático y controlar el hormigonado. En tierra, el reto estaba en atravesar rellenos potentes y mantener la estabilidad de las perforaciones. La solución obligó a combinar tablestacas, recintos estancos, lodos de sostenimiento y técnicas de mejora e impermeabilización del fondo cuando fue necesario.

En la práctica, el encepado es el bloque que reparte las cargas del apoyo hacia el conjunto de pilotes. Es una pieza menos visible que la torre o el tablero, pero sin ella el sistema no funciona. Y en obras marítimas esa pieza suele complicarse mucho, porque el suelo cambia, el agua entra donde no debería y cada fase constructiva cuenta. Por eso este puente es tan interesante para quien estudia cimentaciones: muestra que el “cómo se construye” pesa tanto como el “qué se proyecta”.

Si yo tuviera que resumir esta parte en una frase, diría que la obra no se apoyó sobre el terreno disponible, sino sobre el terreno fiable que hubo que ir a buscar en profundidad. Ese matiz cambia por completo la lectura del proyecto.

Qué aporta el diseño atirantado en una bahía con navegación intensa

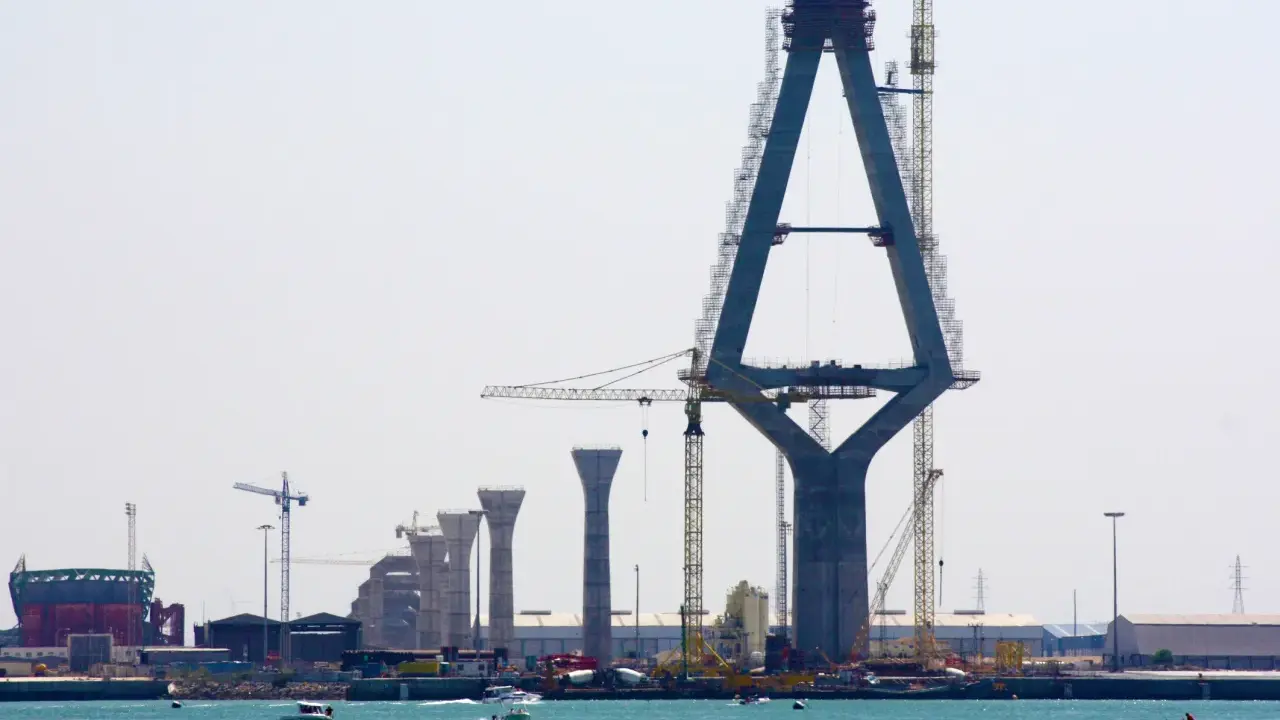

El tramo atirantado no es un capricho formal. Sirve para salvar una gran luz sin llenar la bahía de apoyos, mantener el gálibo necesario para la navegación y reducir interferencias con los usos portuarios e industriales del entorno. En una bahía como la de Cádiz, eso importa tanto como la propia longitud del puente, porque cualquier apoyo mal colocado puede convertirse en un problema para la navegación o para la explotación del puerto.

También hay otra lectura menos obvia: en este tipo de estructuras, las acciones horizontales no desaparecen. El viento, la retracción, la dilatación térmica y los efectos dinámicos del tráfico terminan llegando a las pilas y, de ahí, a las cimentaciones. Por eso una obra así exige una visión integrada. No se puede pensar solo en la superestructura si el subsuelo va a recibir cargas tan complejas.

El gálibo de 69 metros es, en este contexto, una cifra clave. Un gálibo es la altura libre disponible para que pasen los barcos; cuanto mayor es, más flexible resulta la infraestructura para compatibilizar tráfico marítimo y terrestre. En puertos vivos, esa flexibilidad vale mucho. Lo que veo aquí es una solución que intenta no cerrarle la puerta a nadie: ni al tráfico de superficie ni a la actividad de la bahía.

Ese equilibrio entre luz, altura, esbeltez y navegabilidad es precisamente lo que convierte al puente en una referencia más allá de Cádiz. Y, a partir de ahí, la pregunta ya no es solo cómo se ve, sino qué lecciones deja para otras obras costeras.

Lecciones útiles para obras sobre suelos blandos y rellenos recientes

Este caso me parece muy pedagógico porque condensa varios problemas clásicos de la geotecnia marítima en una sola obra. Si uno trabaja en muelles, estuarios, bahías o zonas ganadas al mar, el puente deja varias enseñanzas bastante claras.

• La campaña geotécnica no es un trámite. Cuando el subsuelo cambia de forma brusca, la investigación previa decide la solución de cimentación.
• Los suelos blandos no se “corrigen” con optimismo. Si la capa superficial es mala, hay que atravesarla y buscar apoyo en profundidad.
• La constructibilidad manda. Una solución técnicamente válida puede fracasar si no se puede ejecutar de forma segura en mar, con pontona o con tablestacas.
• La durabilidad forma parte del diseño. En ambiente marino, la protección frente a corrosión, humedad y mantenimiento futuro no es un añadido, es una condición de partida.
• El reparto de cargas debe pensarse desde el inicio. Encepados, pilotes y pilas no son piezas aisladas; trabajan como un sistema.

Yo suelo insistir en esto porque muchas veces se mira primero el tablero, la forma o el impacto visual, y se deja para después el comportamiento del terreno. En realidad, en obras de este tipo la secuencia correcta es la contraria: primero el suelo, después la cimentación y, solo entonces, la imagen final de la estructura.

Por eso el puente de la Constitución de 1812 sigue siendo un buen caso de estudio. No solo por su escala, sino por la manera en que resolvió un entorno complicado sin simplificarlo en exceso. Esa honestidad técnica es la que lo hace valioso para cualquier análisis serio de puentes en costa.

Lo que enseña una obra así cuando el terreno no admite atajos

La gran lección de este puente es bastante sencilla y, a la vez, muy exigente: cuando el terreno no ofrece una base cómoda, el proyecto tiene que adaptarse con precisión, no con atajos. En la bahía de Cádiz eso significó sondeos extensos, pilotes profundos, encepados singulares y una ejecución pensada para trabajar en mar y en tierra con condiciones muy distintas.

Si lo miro desde la óptica geotécnica, el valor de la obra está en haber convertido un problema complejo de suelos y navegación en una solución funcional y duradera. Esa es la parte que conviene recordar más allá de la silueta del puente: detrás de cada gran infraestructura hay una negociación muy seria con el subsuelo, y en este caso esa negociación se resolvió con bastante inteligencia técnica.

Para quien estudia puentes, cimentaciones o suelos, este es un ejemplo muy útil porque obliga a pensar en conjunto. El acceso, la navegación, los rellenos, la capacidad portante, los pilotes y la ejecución no se pueden separar sin perder la esencia del proyecto. Y justamente por eso sigue mereciendo la atención de quien quiera entender cómo se construye bien sobre una bahía.
