Un arco bien resuelto no depende solo de la forma: depende de cómo reparte cargas, de la calidad de los estribos y del terreno que recibe el empuje. Por eso conviene mirar esta tipología con ojos de ingeniería y no solo como una silueta elegante sobre un valle o un río. Aquí explico cómo funciona, qué variantes existen, qué exige a la cimentación y en qué fallan muchos proyectos.
Lo esencial sobre los puentes en arco
- El arco trabaja sobre todo a compresión y transforma las cargas en empujes hacia los apoyos.
- Los estribos y la cimentación son decisivos; sin un apoyo capaz, la tipología pierde sentido.
- La posición del tablero cambia el comportamiento: superior, inferior o intermedio no resuelven lo mismo.
- En suelos pobres o con asientos previsibles, suele interesar más un arco atirantado que un arco clásico.
- La construcción exige control de fases, porque antes del cierre final la estructura es más vulnerable.
Cuando analizo un arco, parto de una idea sencilla: la forma manda. La carga baja desde el tablero hacia el arco, el arco trabaja sobre todo a compresión y esa compresión acaba convertida en empujes horizontales en los estribos. Si esos estribos y su cimentación no pueden cerrar ese empuje, el sistema pierde eficiencia. La distancia entre apoyos es la luz, y la flecha es la altura del arco; cuanto más rebajado es el arco, más exigente resulta para los apoyos. Con ese marco ya se entiende por qué esta tipología funciona tan bien en unos emplazamientos y tan mal en otros; a partir de aquí merece la pena separar sus variantes.
Qué cambia según la posición del tablero

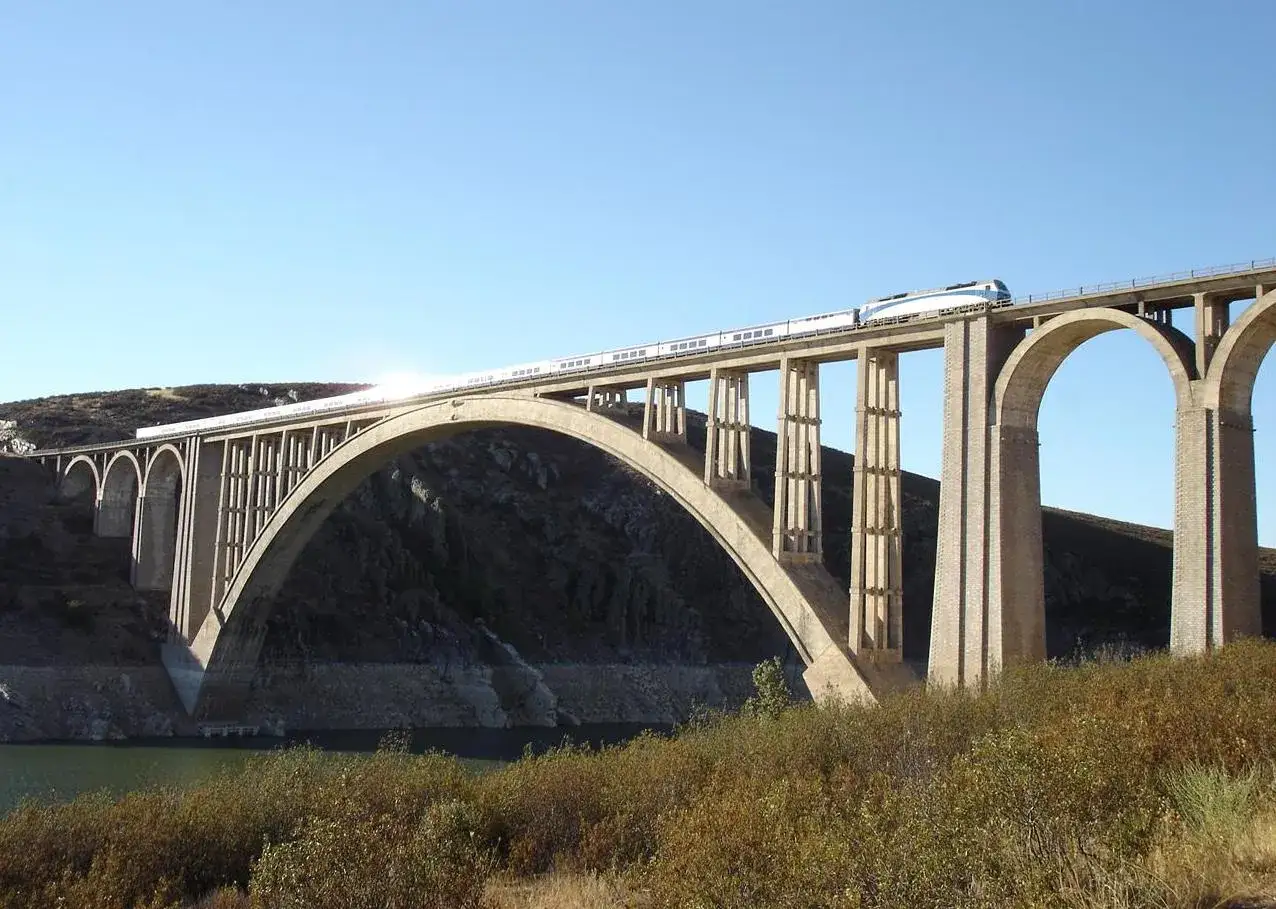

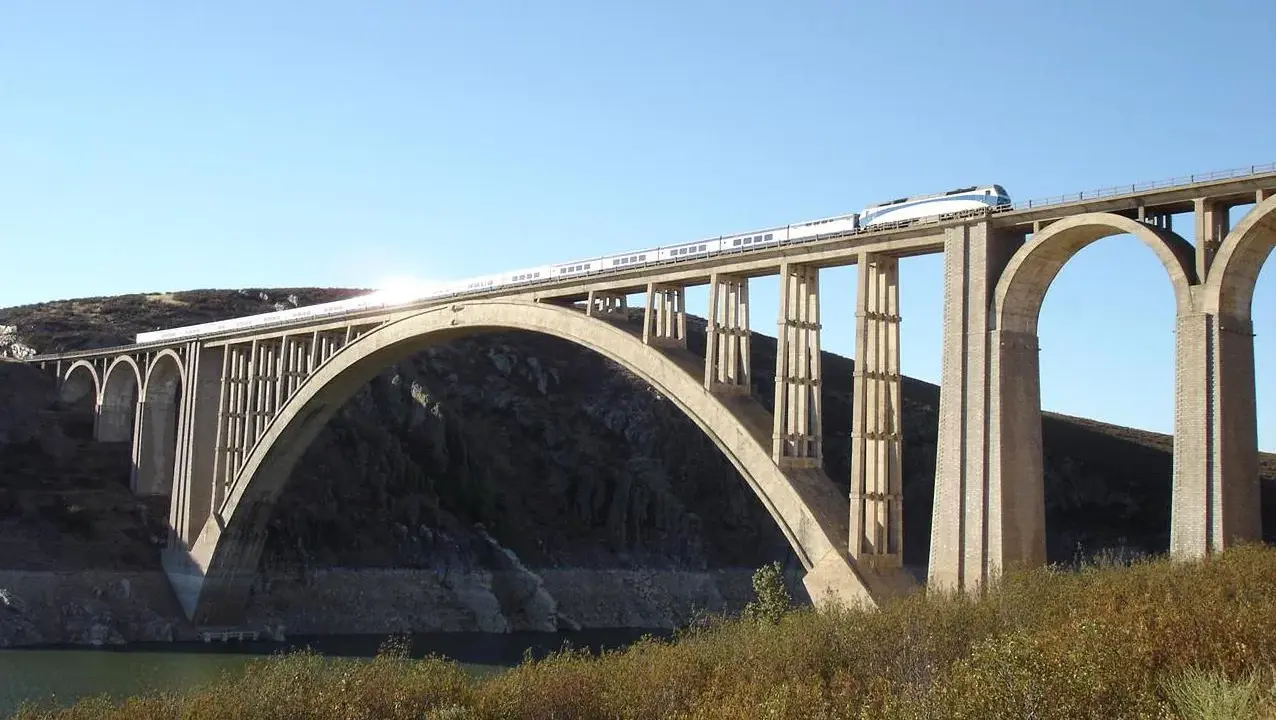

No todos los puentes de arco se comportan igual. La posición del tablero cambia la forma de llevar las cargas, el espacio libre bajo la obra y, sobre todo, la exigencia sobre los apoyos. En España hay ejemplos muy ilustrativos, desde soluciones históricas hasta trazados más contemporáneos, y todos ayudan a entender que el mismo principio estructural admite lecturas muy distintas.
| Tipología | Cómo trabaja | Ventajas | Límites |
|---|---|---|---|
| Tablero superior | El tablero descansa sobre el arco mediante montantes o pilas cortas. | Lectura estructural clara, buena presencia paisajística, adecuado cuando el arco puede dominar el conjunto. | El empuje horizontal llega con fuerza a los estribos; pide apoyos muy competentes. |
| Tablero intermedio | El tablero queda dentro del plano del arco o parcialmente atravesado por él. | Más equilibrio entre estética y gálibo, buena solución en algunos viaductos. | La coordinación geométrica es más delicada y la construcción suele complicarse. |
| Tablero inferior | El tablero cuelga del arco o se apoya en él desde abajo. | Libera el espacio superior y, si incorpora tirante, reduce mucho el empuje sobre la cimentación. | Exige un control fino de deformaciones y de la fatiga en elementos de suspensión. |
| Arco atirantado | El tablero actúa como tirante y cierra el empuje horizontal. | Muy útil cuando el terreno no admite grandes reacciones laterales. | No es el arco “clásico” de fábrica; el tablero debe diseñarse para tracción. |
Además de la posición del tablero, el arco también puede ser empotrado, biarticulado o triarticulado. Esa decisión cambia la sensibilidad a los asientos, a la temperatura y a la redistribución de esfuerzos. Yo no la trataría como un detalle secundario: en la práctica, modifica la forma en que la estructura tolera pequeñas deformaciones sin perder estabilidad. Con esta base, el siguiente filtro ya no es estético, sino geotécnico.
Por qué el terreno y los estribos mandan más de lo que parece
Si me centro en la obra civil, esta es la sección que más condiciona la decisión. Un arco clásico empuja los estribos hacia fuera; por eso me importa tanto la capacidad portante como la resistencia al deslizamiento, la deformabilidad y el riesgo de asientos diferenciales. Sobre roca sana, el problema se simplifica; sobre un aluvión compresible, la historia cambia por completo.
| Situación del terreno | Qué me preocupa | Respuesta habitual |
|---|---|---|
| Roca competente | Juntas, discontinuidades, drenaje y anclaje del apoyo. | Cimentación directa o empotramiento en roca, con verificación de la calidad del macizo. |
| Suelo granular denso | Capacidad de carga y asientos bajo empujes laterales. | Zapatas o losas de cimentación, siempre con control de deformaciones. |
| Arcillas blandas o depósitos aluviales | Asientos diferenciales, consolidación y pérdida de rigidez bajo carga sostenida. | Pilotes, micropilotes, mejora del terreno o una tipología que descargue la reacción horizontal. |
| Ladera o estribo en pendiente | Estabilidad global, deslizamiento y drenaje interno del talud. | Estudios de estabilidad, anclajes, contención y, si hace falta, rediseño del esquema estructural. |
| Cauce erosionable | Socavación alrededor de los apoyos y pérdida de confinamiento del pie de estribo. | Cimentaciones profundas, protección de lecho y vigilancia hidráulica. |
Yo no cerraría un anteproyecto sin revisar esos cinco escenarios. El motivo es simple: el arco puede ser muy eficiente estructuralmente, pero solo si el terreno acepta el juego de empujes que le impone. Y cuando ese terreno no acompaña, la solución atirantada o incluso otra tipología empieza a ganar sentido por pura lógica constructiva. Con el apoyo ya resuelto, toca mirar el material y la forma de levantarlo sin sorpresas.
Materiales y proceso constructivo que más cambian el resultado
En un arco de fábrica, la piedra y el relleno trabajan por gravedad y compresión; en hormigón, la tipología gana continuidad y capacidad de adaptar la sección; en acero, el peso propio baja y aparecen luces y esbelteces más ambiciosas. El material no solo cambia la resistencia: cambia el modo de construir, el mantenimiento y el nivel de control que exige la obra.
Qué aporta cada material
- Mampostería o sillería: muy durable, muy dependiente de la compresión y de una ejecución precisa de las dovelas. Funciona muy bien en obras históricas o de valor patrimonial, pero pide una geometría y un asiento de apoyo muy estables.
- Hormigón armado o pretensado: es la opción más versátil en viaductos modernos. Permite ajustar la sección, controlar mejor la fisuración y simplificar algunos detalles, aunque exige un buen diseño de durabilidad y drenaje.
- Acero: reduce peso y facilita el montaje por piezas. A cambio, obliga a vigilar la corrosión, las uniones y la fatiga, sobre todo en elementos esbeltos y en zonas con tráfico intenso.
Lee también: Qué es un puente y por qué la cimentación lo cambia todo
Cómo se levanta sin perder estabilidad
- Se define la cimbra o el sistema provisional que sostendrá el arco hasta el cierre.
- Se montan las dovelas o segmentos, cuidando alineación, flecha y tolerancias geométricas.
- Se ejecuta la clave o el cierre central, que suele ser el momento más sensible del proceso.
- Se transfiere la carga de forma gradual, comprobando deformaciones y reacciones en los apoyos.
- Se retiran los elementos provisionales y se rematan tablero, drenaje, pavimento y protecciones.
Cuando el valle o el cauce no permiten una cimbra completa, entran en juego otras estrategias: avance en voladizo, elementos provisionales de atirantado o prefabricación por tramos. Ahí es donde más fallos veo en fase de proyecto, porque una solución buena en papel puede encarecerse mucho si la secuencia constructiva no está bien pensada desde el inicio. Y precisamente esos errores merecen un bloque propio.
Los fallos que más encarecen un arco
En esta tipología, los sobrecostes casi nunca aparecen por una sola causa. Suelen venir de una suma de decisiones pequeñas que, juntas, generan una obra difícil de ejecutar o demasiado sensible al terreno. Yo resumiría los errores más habituales así:
| Error frecuente | Consecuencia real | Cómo lo corrijo |
|---|---|---|
| Elegir el arco solo por estética | Se fuerza una tipología que el suelo o la geometría no acompañan. | Primero compruebo geotecnia y constructibilidad; después valoro la imagen del puente. |
| No modelar bien los asientos diferenciales | Aparecen fisuras, giros indeseados y pérdida de alineación en el tablero. | Integro el comportamiento del terreno desde el anteproyecto y no al final del cálculo. |
| Subestimar el drenaje | El agua debilita estribos, rellenos y taludes de acceso. | Diseño drenajes, filtros y evacuación de agua con el mismo cuidado que la sección resistente. |
| Olvidar la fase constructiva | La estructura temporal trabaja peor que la definitiva y obliga a refuerzos o cambios de última hora. | Simulo las etapas de montaje y el cierre del arco antes de licitar la obra. |
| Descuidar el mantenimiento | Corrosión, juntas dañadas, filtraciones y pérdida de capacidad en los apoyos. | Preveo accesos, inspección y protección desde el diseño, no como añadido posterior. |
Mi experiencia es que el quinto punto suele pagarse años después, no el día de la inauguración. Por eso insisto tanto en la durabilidad: un arco puede parecer impecable al terminar la obra y, sin embargo, degradarse rápido si el agua, las uniones o las zonas de apoyo no quedaron resueltas con criterio. Con los errores identificados, ya solo falta dejar clara la lógica de decisión antes de adoptar la tipología.
Qué reviso antes de aceptar un arco en un proyecto real
Si tuviera que decidir hoy una solución de este tipo, me haría estas preguntas antes de dibujar el primer plano:
- ¿El terreno recibe bien el empuje horizontal o necesito una solución que lo anule o reduzca?
- ¿La luz a salvar justifica la complejidad del arco frente a una viga, una celosía o un atirantado?
- ¿El cauce, el valle o el entorno urbano se benefician de liberar apoyos intermedios?
- ¿La construcción puede hacerse con seguridad, sin depender de una cimbra desproporcionada o inestable?
- ¿El mantenimiento de juntas, drenaje, pintura o inspección será razonable durante toda la vida útil?
En España, donde conviven valles profundos, cauces irregulares, suelos aluviales y entornos urbanos muy exigentes, esa evaluación previa marca la diferencia entre una obra elegante y una obra problemática. Si las condiciones acompañan, el arco ofrece una solución eficiente y muy limpia desde el punto de vista estructural; si no acompañan, forzarlo suele salir caro. La lección práctica es simple: el arco es una gran solución cuando forma, suelo y construcción tiran en la misma dirección; si uno de esos tres falla, la belleza inicial no compensa el riesgo.
