Lo esencial para entender este puente en pocos minutos

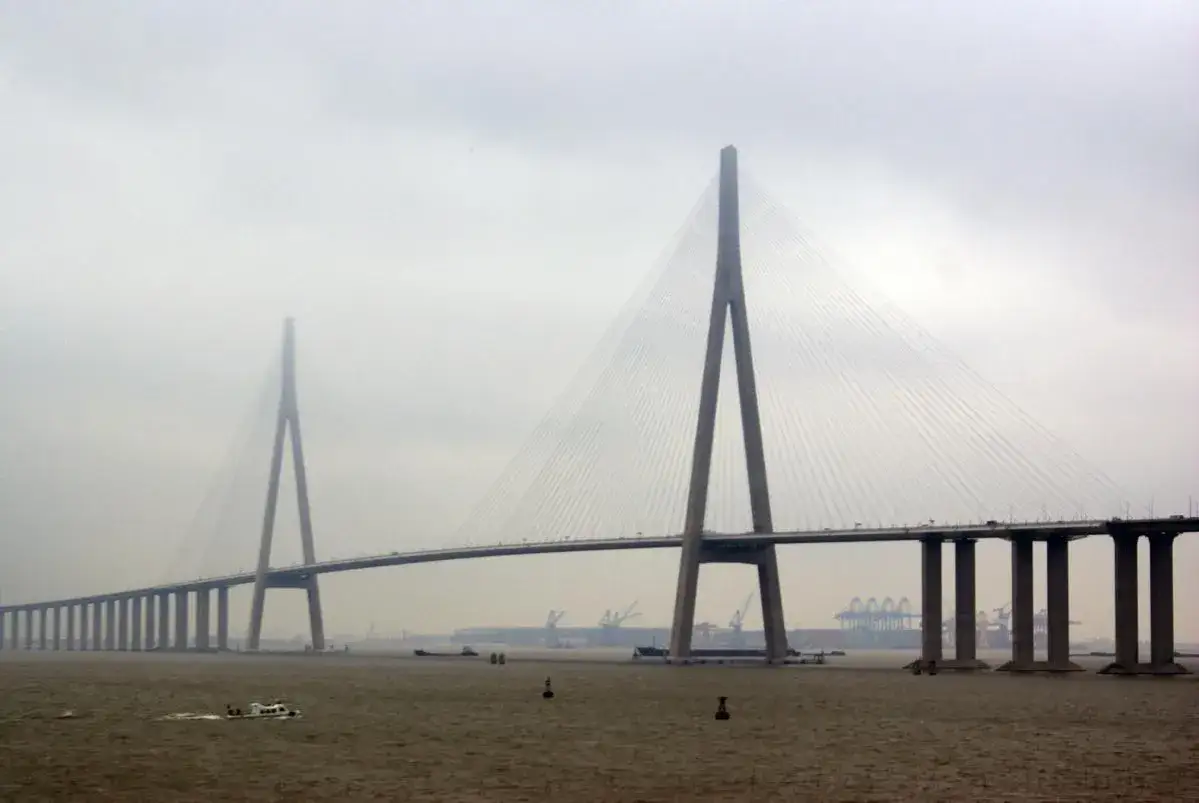

- Es un puente atirantado sobre el Yangtsé, en Jiangsu, entre Nantong y Changshu.
- Su vano principal alcanza 1.088 metros y sus torres rondan los 306 metros de altura.
- Durante años fue el atirantado de mayor luz del mundo, así que marcó un antes y un después.
- La dificultad real estuvo en el terreno: agua profunda, corrientes intensas, suelos blandos y riesgo de socavación.
- La solución de cimentación incluyó pilotes perforados de gran diámetro y protecciones específicas del lecho.
- Para entenderlo bien hay que mirar la estructura y, sobre todo, el subsuelo.
Qué hace singular a este puente

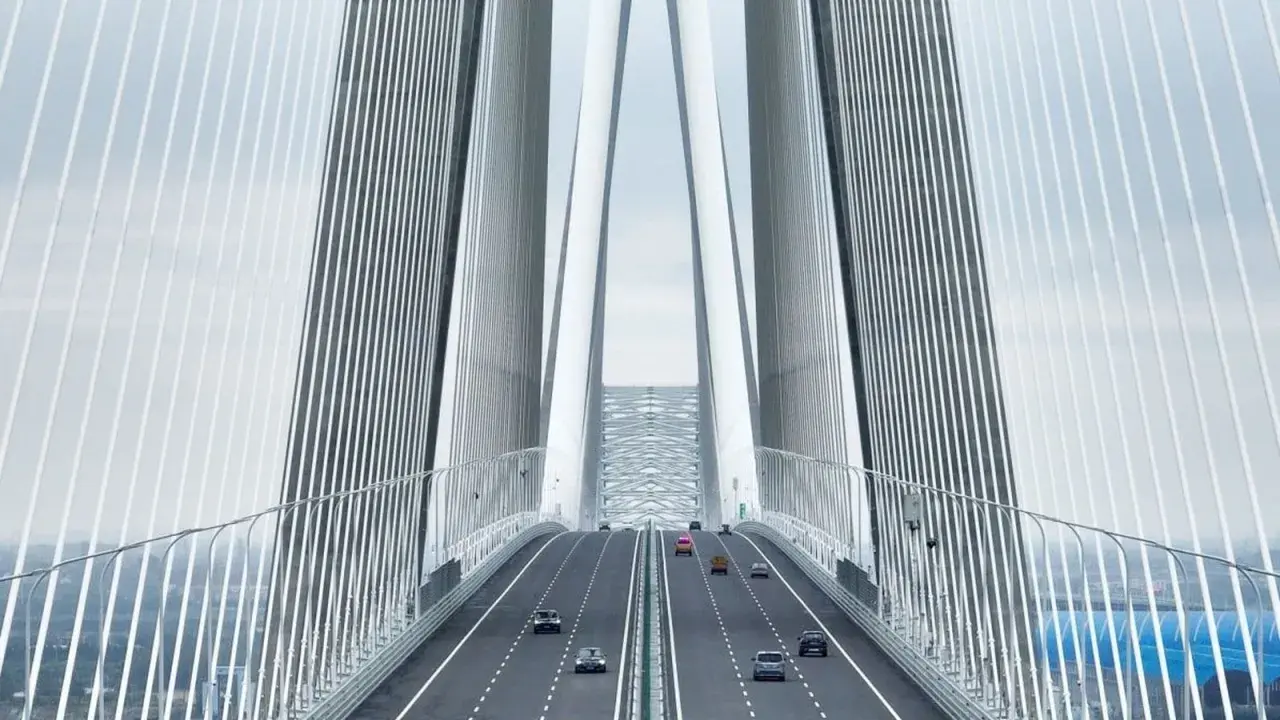

Lo primero que conviene fijar es que no estamos ante un puente “grande” sin más, sino ante una obra que empujó los límites de la tipología atirantada. Su vano principal de 1.088 metros lo situó en el grupo de los puentes más ambiciosos de su tiempo, y sus torres, de unos 306 metros, obligaron a resolver estabilidad, esbeltez y comportamiento dinámico con un nivel de detalle poco común.
Además, no cruza un punto cualquiera: salva el Yangtsé, uno de los ríos más complejos de Asia por caudal, navegación y condiciones del lecho. En términos de ingeniería, eso significa que el reto no era solo cubrir distancia, sino hacerlo sin interferir en exceso con el cauce, sin multiplicar apoyos y sin perder control sobre los asentamientos y la deformación del tablero. Yo lo resumiría así: es un puente que obliga a pensar a la vez en estructura, hidráulica y geotecnia.
| Dato | Valor |
|---|---|
| Tipología | Puente atirantado |
| Río | Yangtsé |
| Ubicación | Entre Nantong y Changshu, Jiangsu, China |
| Vano principal | 1.088 m |
| Altura de las torres | Aproximadamente 306 m |
| Puesta en servicio | 2008 |
| Hito técnico | Durante años fue el récord mundial de luz principal en puentes atirantados |
La cifra impresiona, pero no es lo más valioso. Lo realmente interesante es entender por qué esta configuración era la más razonable para ese emplazamiento, y eso nos lleva directamente a la elección estructural.
Por qué se eligió una solución atirantada
Un puente atirantado funciona con un principio claro: los tirantes trabajan a tracción y transmiten las cargas del tablero a las torres, que a su vez las llevan a la cimentación. Esa lógica permite cubrir vanos largos con menos apoyos intermedios, algo muy útil cuando el río es ancho, navegable y sensible a la ocupación del cauce.
En este caso, la solución atirantada ofrecía una combinación difícil de superar: buena rigidez para un vano muy largo, menos obstrucción al paso del agua y de los barcos, y una estructura capaz de adaptarse a un entorno donde cada pila adicional habría aumentado el riesgo hidráulico y constructivo. No es casualidad que, en obras de este tamaño, la tipología no se escoja por estética, sino por equilibrio entre comportamiento y viabilidad.
| Solución | Ventaja en un río ancho | Limitación en este caso |
|---|---|---|
| Atirantada | Reduce apoyos en el cauce y ofrece buena rigidez | Exige torres y cimentaciones muy robustas |
| Colgante | Admite luces enormes | La lógica de anclajes y el coste pueden complicar la solución |
| Vigas o viaducto continuo | Es más simple en tramos cortos | No resuelve bien un vano central de esta escala |
La decisión estructural, sin embargo, solo era la mitad del problema: el suelo y el agua imponían una obra mucho más dura.
El verdadero reto estaba bajo el agua
Si yo tuviera que señalar el punto más didáctico de toda la obra, sería este: la superestructura podía diseñarse con bastante ambición, pero la cimentación tenía que ser extremadamente conservadora en seguridad y extremadamente precisa en ejecución. El entorno presentaba agua profunda, corrientes importantes, materiales blandos en el lecho y una sensibilidad alta a la socavación, que es la erosión del suelo alrededor de un apoyo.
Los datos técnicos disponibles describen un perfil geotécnico muy exigente, con capas de limos arenosos y arcillas limosas que se prolongan a gran profundidad antes de llegar a roca competente. En otras palabras, el apoyo no podía confiar en una capa superficial “fuerte”; había que atravesar estratos compresibles y trabajar con cimentaciones profundas de gran longitud.
Suelos blandos y transferencia de cargas
Cada una de las dos pilas principales se apoya en un grupo de 131 pilotes perforados de gran diámetro, de 2,8 y 2,5 metros, con longitudes del orden de 114 a 117 metros. Eso permite repartir la carga vertical, mejorar la rigidez lateral y limitar los asentamientos diferenciales, que en un puente atirantado de esta escala pueden afectar tanto a la geometría del tablero como al reparto de esfuerzos entre tirantes.Lee también: Qué es un puente y por qué la cimentación lo cambia todo
Encepados masivos y protección frente a socavación
Esos pilotes se unen mediante un encepado, que es el bloque de hormigón encargado de repartir las cargas entre todos ellos. En este caso, el encepado de cada apoyo principal tiene unas dimensiones aproximadas de 113,8 por 48,1 por 13,3 metros, una magnitud que da idea de hasta qué punto la cimentación forma parte real de la estructura y no es un simple “soporte” enterrado.
La protección frente a socavación también fue decisiva. Cuando la corriente acelera alrededor de una pila, puede arrancar material del lecho y reducir la capacidad portante efectiva de la cimentación. En un puente así, no basta con calcular la carga última: hay que pensar en cómo cambia el terreno durante la vida útil, qué pasa con una avenida y cómo se comporta el conjunto si el fondo del río baja localmente. Ese enfoque es el que separa una obra brillante sobre papel de una obra fiable durante décadas.| Riesgo geotécnico | Qué significa | Respuesta de ingeniería |
|---|---|---|
| Agua profunda | El apoyo trabaja en un entorno de ejecución complejo | Pilotes perforados y procesos constructivos muy controlados |
| Suelo blando | Baja capacidad portante en superficie y asentamientos más altos | Fundaciones profundas hasta estratos competentes |
| Socavación | Erosión del lecho alrededor de la cimentación | Protección específica del fondo y vigilancia hidráulica |
| Cargas horizontales | Viento, corriente y frenado del tablero | Mayor rigidez global y empotramiento profundo |
Ese conjunto de decisiones convierte el proyecto en algo más interesante que un récord de luz: lo transforma en un ejemplo serio de interacción suelo-estructura.
Cómo se construye sin perder el control geométrico
Levantar una estructura así no consiste en “montar piezas” y ya está. La secuencia constructiva es parte del diseño, porque cada fase modifica el estado tensional del puente. Primero hay que resolver cimentaciones y protecciones del lecho; después se levantan las torres; más tarde se monta el tablero por fases, con tensado simétrico de los tirantes para no introducir deformaciones innecesarias; y, por último, se cierra el vano central con un control muy fino de alineación y flecha.
En puentes de gran luz, el viento deja de ser un factor secundario. Condiciona izados, avance de dovelas y monitorización continua de la estructura. También importa la navegación: no se puede trabajar en un cauce principal como si fuera una obra en seco. Aquí la planificación y el control topográfico son tan importantes como el cálculo resistente, porque cualquier desviación acumulada puede amplificarse cuando el tablero empieza a cerrar su geometría definitiva.
- Ejecutar pilotes, encepados y protecciones frente a socavación.
- Construir las torres con control estricto de verticalidad.
- Montar el tablero por tramos y tensar los tirantes de forma equilibrada.
- Completar el cierre del vano principal y ajustar la geometría final.
Lo que más me interesa de esta secuencia es que no perdona improvisaciones: en una obra de esta escala, la obra provisional influye tanto como la definitiva.
Qué enseña a quien diseña puentes y cimentaciones
Este tipo de puente deja varias lecciones muy concretas. La primera es que la socavación no debe tratarse como un apéndice del proyecto, sino como una variable de diseño. La segunda es que la rigidez de la cimentación condiciona el comportamiento global del sistema atirantado. Y la tercera, quizá la más útil para obras en España sobre suelos blandos, es que la secuencia constructiva y el control del entorno pesan tanto como la resistencia última de los materiales.
- No subestimes el terreno. Un vano espectacular pierde valor si el apoyo no controla asentamientos y deformaciones.
- No separes estructura y geotecnia. En un atirantado grande, la cimentación forma parte del comportamiento global.
- No minimices la hidráulica. Un apoyo mal protegido frente a socavación puede comprometer toda la obra.
- No trates la obra como una suma de fases aisladas. La construcción modifica el sistema resistente desde el primer día.
En ese sentido, el puente Sutong no solo destaca por su vano principal; destaca porque obligó a coordinar estructura, cimentación y construcción con un nivel de precisión poco común. Si miras este cruce con ojos de ingeniero, la gran enseñanza no está en la silueta del tablero, sino en la calidad de todo lo que no se ve.
Lo que conviene recordar antes de mirar este gran atirantado solo como un récord
La imagen más simple sería decir que se trata de un puente enorme y listo. Pero esa lectura se queda corta. Lo que lo vuelve relevante es que resuelve, al mismo tiempo, una gran luz estructural, unas condiciones geotécnicas difíciles y una ejecución compleja en un río vivo. Esa combinación es la que lo convierte en un caso de estudio útil para cualquiera que trabaje con puentes, cimentaciones o suelos blandos.
Si lo piensas desde la ingeniería práctica, su valor no está solo en haber sido un hito en su momento, sino en demostrar que una cimentación bien resuelta puede sostener una decisión estructural muy ambiciosa. Y ahí es donde el puente Sutong sigue siendo una referencia que merece la pena revisar con calma.
