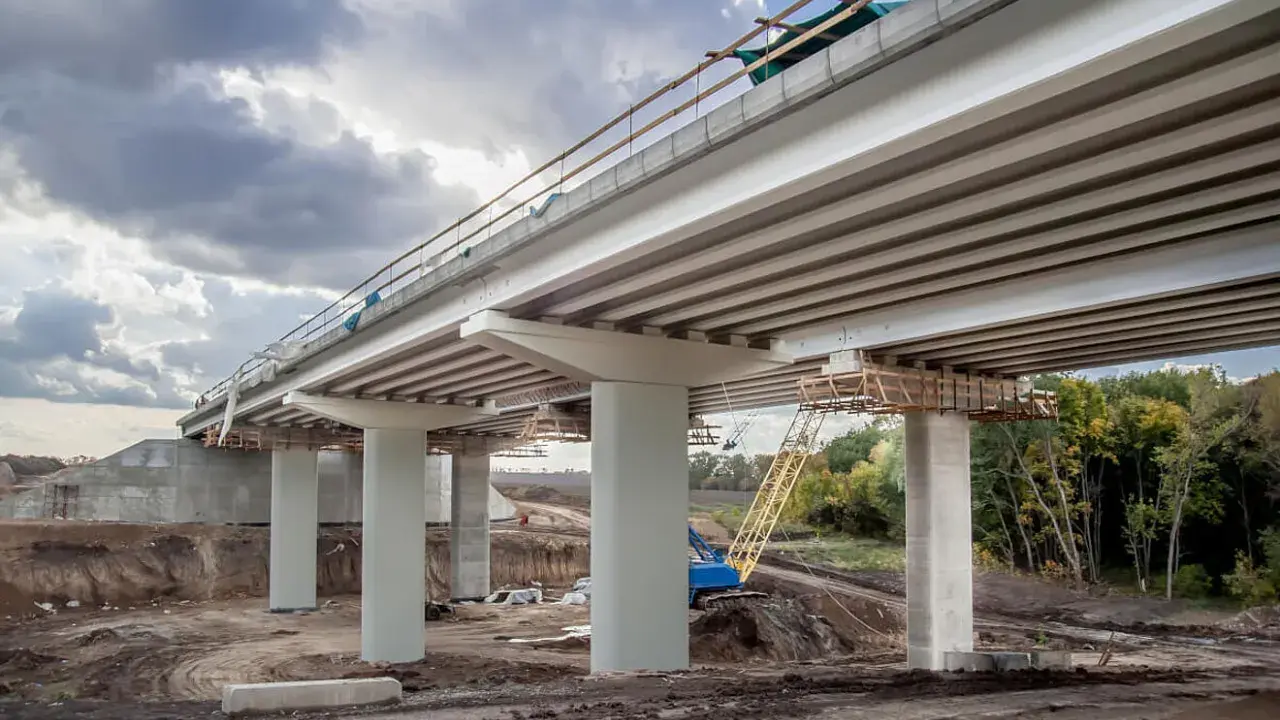

El puente de viga, entendido como una estructura en la que las vigas soportan el tablero, es una solución muy extendida para pasos superiores, viaductos cortos y cruces donde la rapidez de ejecución pesa tanto como la seguridad estructural. En este artículo explico cómo trabaja, qué materiales y configuraciones se usan, qué papel tienen el terreno y la cimentación, y en qué errores suelo ver que se pierde dinero sin ganar prestaciones. Si el proyecto está en fase de idea o de anteproyecto, estas decisiones marcan mucho más de lo que parece.
Lo esencial para entender su comportamiento y su viabilidad
- La carga pasa del tablero a las vigas, y de ahí a pilas, estribos y cimentación; la flexión es la respuesta principal que hay que controlar.
- Es una tipología muy eficaz en luces cortas y medias porque combina repetición, prefabricación y un montaje relativamente limpio.
- La diferencia entre una viga simple y una continua cambia la flecha, las juntas, el mantenimiento y la sensibilidad a los asientos.
- El terreno puede hacer que una solución barata en papel resulte cara en obra: capacidad portante, asientos, nivel freático y socavación mandan mucho.
- Los detalles que más castigan el servicio suelen ser drenaje, apoyos, juntas y transición con los rellenos de acceso.
Cómo trabaja la estructura
Yo suelo explicar este tipo de puente de una forma muy simple: el tablero reparte el tráfico, las vigas recogen esa carga y la llevan a los apoyos. La flexión dobla la viga, mientras que el cortante aparece cerca de los extremos y en los puntos donde la carga cambia de forma más brusca. Esa es la lógica de fondo; si la entiendes, ya tienes media obra controlada.
En una solución de vanos simples, cada tramo trabaja casi por su cuenta. Eso facilita el cálculo y la ejecución, pero exige más atención a las juntas y a los apoyos porque cada vano “termina” y “empieza” con más claridad. En una solución continua, en cambio, la estructura reparte mejor los momentos y suele deformarse menos en servicio, aunque también se vuelve más sensible a los asientos diferenciales y a la compatibilidad de deformaciones entre la superestructura y la subestructura.
Otro punto que conviene no banalizar es el de los apoyos elastoméricos o mecánicos. Un apoyo no es un adorno: permite giros, pequeños desplazamientos y, según el caso, dilataciones térmicas. Cuando ese detalle se resuelve mal, el problema no aparece en el plano de cálculo, sino años después, con fisuras, ruidos, desgaste prematuro o una transferencia de cargas menos limpia de la que parecía en origen.
Con esa base clara, lo siguiente es elegir la geometría y el material que de verdad encajan con la obra, no con una idea genérica de puente.
Qué materiales y configuraciones dominan hoy
En obra real, la elección no se limita a “hormigón o acero”. También importan el grado de prefabricación, la continuidad del tablero, la facilidad de transporte y la longitud de los vanos. Yo miraría estas alternativas así:
| Solución | Qué aporta | Luces orientativas | Límite principal | Cuándo la elegiría |
|---|---|---|---|---|
| Vigas prefabricadas pretensadas de hormigón | Rapidez, repetición y buen comportamiento en obras de carretera | Aproximadamente 12 a 35 m | El peso propio y el transporte de piezas largas | Cuando busco una solución limpia, repetible y con plazo ajustado |
| Vigas mixtas acero-hormigón | Menor peso propio y montaje ágil en algunos accesos complicados | Aproximadamente 20 a 40 m | Protección frente a corrosión y control de uniones | Cuando la reducción de peso me ayuda a aligerar apoyos y cimentaciones |
| Viga continua sobre varios apoyos | Menos juntas y mejor reparto de esfuerzos en servicio | Muy dependiente del esquema global | Sensibilidad a asientos y a la secuencia constructiva | Cuando quiero mejorar durabilidad y reducir problemas de mantenimiento |
| Viga cajón | Gran rigidez torsional y buen comportamiento en trazados curvos o tableros anchos | Variable, según material y canto | Fabricación más exigente y detalle más delicado | Cuando la geometría o la torsión obligan a una sección más rígida |
Como orientación práctica, yo sitúo muchas de estas obras en luces cortas y medias, donde la repetición de vanos todavía es eficiente y el canto estructural no se dispara. En cuanto la luz crece demasiado, el peso propio deja de ser un detalle y empieza a condicionar la cimentación, el transporte y hasta el método de montaje.
La idea importante aquí es que la configuración no se decide solo por resistencia, sino por logística, durabilidad y comportamiento en servicio. Y ahí es donde el suelo entra con mucha más fuerza de la que suele admitir un anteproyecto.
La geotecnia decide si la solución es barata o delicada
En este tipo de estructura, la parte visible puede parecer sencilla, pero la subestructura manda más de lo que parece. En un artículo técnico de la UPV se resume una realidad que en obra veo repetirse con frecuencia: pilas y estribos pueden representar entre el 30 % y el 50 % del coste total. Por eso yo no separo nunca el diseño de la viga del estudio del terreno; si lo hago, casi siempre termino corrigiendo tarde y pagando más.
Lo que reviso primero es esto:
| Condición del terreno | Impacto en el puente | Respuesta habitual |
|---|---|---|
| Terreno competente y bastante homogéneo | Permite soluciones más directas y apoyos menos profundos | Zapata superficial o cimentación extendida, si los asientos son aceptables |
| Suelo blando o compresible | Riesgo de asientos totales y diferenciales | Pilotes, pilotes perforados o mejora del terreno |
| Nivel freático alto | Complica excavación, drenaje y durabilidad | Protección de excavaciones, drenaje y selección cuidadosa de la cimentación |
| Cauce con posibilidad de avenidas | La socavación puede dejar expuesta la cimentación | Profundizar la cimentación y prever protección frente a erosión |
| Rellenos recientes o heterogéneos | Asientos diferenciales y transición incómoda con los accesos | Recalcular la solución, mejorar el terreno o cambiar el esquema de apoyo |
La FHWA insiste en que la socavación y las condiciones del terreno deben estudiarse con mucho cuidado antes de cerrar el esquema resistente, porque son factores que pueden comprometer tanto pilas como estribos. Yo lo traduzco de forma más directa: si el agua, el relleno o el estrato competente no están bien entendidos, el puente puede estar sobredimensionado arriba y débil abajo.
Cuando una cimentación superficial sí tiene sentido
La prefiero cuando el terreno competente aparece a poca profundidad, las cargas no son extremas y la variación entre apoyos es pequeña. En esos casos, una zapata bien dimensionada puede ser más económica y más rápida que una solución profunda. Aun así, no me conformo con que “aguante”; también quiero que asiente poco, que asiente de forma uniforme y que no quede expuesta a erosión o a agua mal evacuada.
Cuándo me paso a pilotes o a cimentación profunda
Si el estrato bueno está lejos, si hay riesgos de socavación o si los rellenos son demasiado jóvenes o variables, yo paso a una solución profunda sin romantizar la obra civil barata. Los pilotes o pilotes perforados no solo buscan capacidad portante; también ayudan a controlar deformaciones, a mejorar el comportamiento frente a cargas horizontales y a dar más margen en ambientes fluviales o de terreno incierto.
Con el terreno ya alineado, la comparación real no es entre “hacer o no hacer” el puente, sino entre diferentes sistemas que compiten por coste, plazo y durabilidad.
Dónde gana y dónde pierde frente a otras soluciones
Si comparo esta tipología con un arco o con un atirantado, la conclusión suele ser bastante pragmática. El sistema de vigas es menos espectacular, sí, pero también más sobrio, más repetible y normalmente más fácil de construir y conservar. Eso no es una debilidad; en muchas obras es precisamente la ventaja que interesa.
| Criterio | Puentes de vigas | Otras tipologías |
|---|---|---|
| Plazo de obra | Muy competitivo cuando hay prefabricación o repetición de vanos | Más exigente en sistemas con mayor complejidad geométrica |
| Dependencia del terreno | Alta, pero normalmente con cargas más verticales y menos excentricidades | Puede crecer mucho si aparecen empujes horizontales o grandes anclajes |
| Mantenimiento | Razonable si se controlan juntas, apoyos y drenaje | En sistemas más vistosos suele haber más puntos críticos de inspección |
| Imagen arquitectónica | Sobria y funcional | Más expresiva, pero también más exigente en integración paisajística |
| Flexibilidad de trazado | Muy buena en trazados rectos y repetitivos | Mejor cuando la geometría obliga a resolver curvas, grandes luces o efectos de torsión |
Yo lo elegiría cuando el proyecto pide rapidez, control del coste y un comportamiento estructural fácil de leer. Lo descartaría, al menos como primera opción, si el vano se dispara, la torsión domina o la integración arquitectónica exige una forma más ambiciosa. En otras palabras: funciona muy bien cuando se le pide hacer bien lo que mejor sabe hacer.
Y justo por eso la fase de proyecto y obra tiene que ser rigurosa: una solución aparentemente simple puede degradarse mucho si los detalles finos se dejan para el final.
Cómo se proyecta y se construye sin llevarse sorpresas
Cuando desarrollo o reviso una obra de este tipo, sigo una secuencia bastante constante porque reduce errores y evita decisiones precipitada. No es una receta mágica, pero sí una forma sensata de no perder el control.
- Primero confirmo la información geotécnica y topográfica. Sin eso, el resto es una hipótesis.
- Después fijo el número de vanos y el grado de continuidad, porque esa decisión cambia apoyos, flechas y juntas.
- Luego dimensiono vigas, tablero y diafragmas, cuidando el canto estructural y el reparto de cargas transversales.
- A continuación cierro la subestructura: estribos, pilas, cimentación y drenaje.
- Por último defino el montaje, ya sea con grúas, lanzado o prefabricación intensiva, porque la secuencia de obra también condiciona el cálculo.
En paralelo, yo vigilo siempre tres detalles que suelen parecer pequeños y luego no lo son: la calidad del apoyo, el agua que puede acumularse y la compatibilidad entre las deformaciones reales y las previstas. Si alguno falla, la superestructura empieza a sufrir aunque el modelo estructural estuviera bien planteado.
Lee también: Puentes levadizos - tipos, cimentación y mantenimiento
Los errores que más caro salen
- Elegir una cimentación superficial solo por reducir el presupuesto inicial, sin mirar asientos ni erosión.
- Subestimar la importancia del drenaje detrás del estribo y en el tablero.
- Confiar en que una junta “aguantará” aunque el movimiento real sea mayor de lo previsto.
- Olvidar que el hormigón y el acero cambian con el tiempo: retracción, fluencia, temperatura y corrosión existen.
- Desconectar el proyecto estructural del método constructivo, como si la obra se levantara sola.
En puentes prefabricados, además, me fijo mucho en la tolerancia geométrica y en el acabado de las uniones. Un pequeño desfase en la fabricación o en el montaje puede transformarse después en una flecha indeseada, un reparto irregular de cargas o una fisura en la zona de cierre.
Si todo eso queda atado, lo que queda ya no es teoría, sino servicio real: cómo envejece la obra, cómo se inspecciona y qué comprobaciones merece la pena no abandonar nunca.
Las comprobaciones que yo no dejaría fuera antes de cerrar la obra
Hay puentes que se ven bien el día de la inauguración y empiezan a dar guerra por detalles que nadie quiso priorizar. A mí me interesa más la foto de dentro de diez años que la del primer corte de cinta, así que cierro siempre con estas revisiones:
- Apoyos y juntas: tienen que admitir movimiento real sin quedarse cortos ni convertirse en un foco permanente de filtraciones.
- Drenaje: el agua no debería quedarse donde pueda atacar armaduras, apoyos o rellenos de acceso.
- Transición con los accesos: el salto entre terraplén y tablero suele ser una fuente clásica de molestias si no se compacta y detalla bien.
- Protección frente a socavación: si el puente cruza agua, esta comprobación no es opcional.
- Accesibilidad para inspección: lo que no se puede inspeccionar bien termina manteniéndose peor.
Cuando todo esto está resuelto, un puente de viga bien resuelto ofrece una respuesta muy limpia: coste contenido, ejecución relativamente rápida y un comportamiento estructural fácil de controlar. Y si el suelo acompaña, la estructura deja de depender de remiendos posteriores para funcionar como debía desde el principio.
