El estribo de un puente es una de esas piezas que trabajan en silencio, pero de las que depende buena parte de la estabilidad del conjunto. Une la estructura con el terreno, recibe empujes de tierras, resuelve la transición con el acceso y, en puentes sobre cauces, también entra en juego frente a la acción del agua y la socavación.
En este artículo explico qué hace realmente, qué tipos existen, cómo se relaciona con la cimentación y qué fallos aparecen con más frecuencia en obra y en inspección. Lo enfoco desde una mirada técnica y práctica, porque en puentes el comportamiento del apoyo extremo suele ser más delicado de lo que parece.
El estribo sostiene el puente, retiene el terraplén y gobierna la transición con la carretera
- No es solo un muro: además de contener tierras, recibe cargas del tablero y las transmite a la cimentación.
- Su relación con el terreno es crítica: el tipo de suelo, los asientos y el drenaje influyen directamente en su comportamiento.
- La transición puente-acceso suele dar problemas: ahí aparecen escalones, juntas deterioradas y deformaciones si el detalle es pobre.
- En puentes sobre agua hay otra amenaza: la socavación puede debilitar la cimentación sin que se vea al principio.
- En España, el proyecto se apoya en normativa específica: la IAP-11 para acciones en puentes de carretera y el Eurocódigo 7 para la parte geotécnica.
Qué es el estribo de un puente y por qué importa tanto

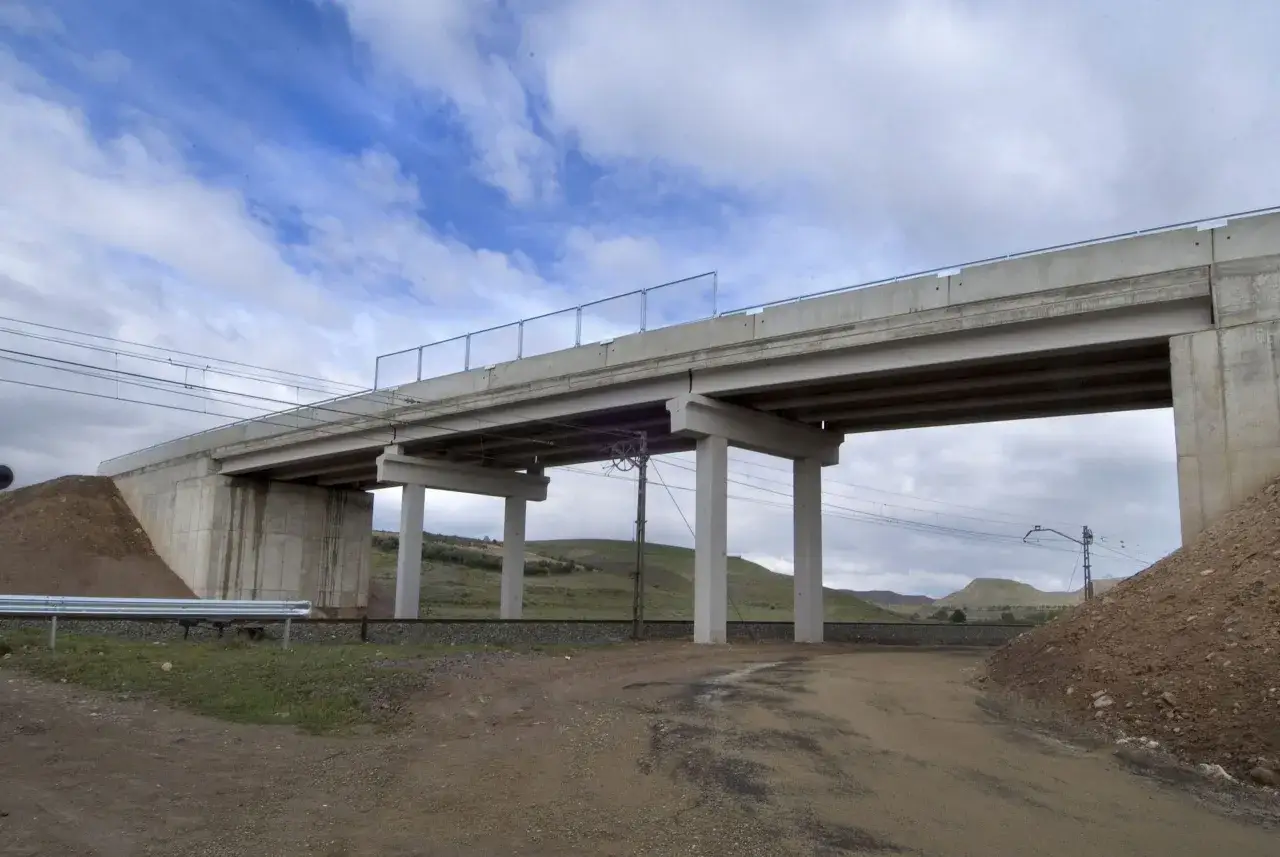

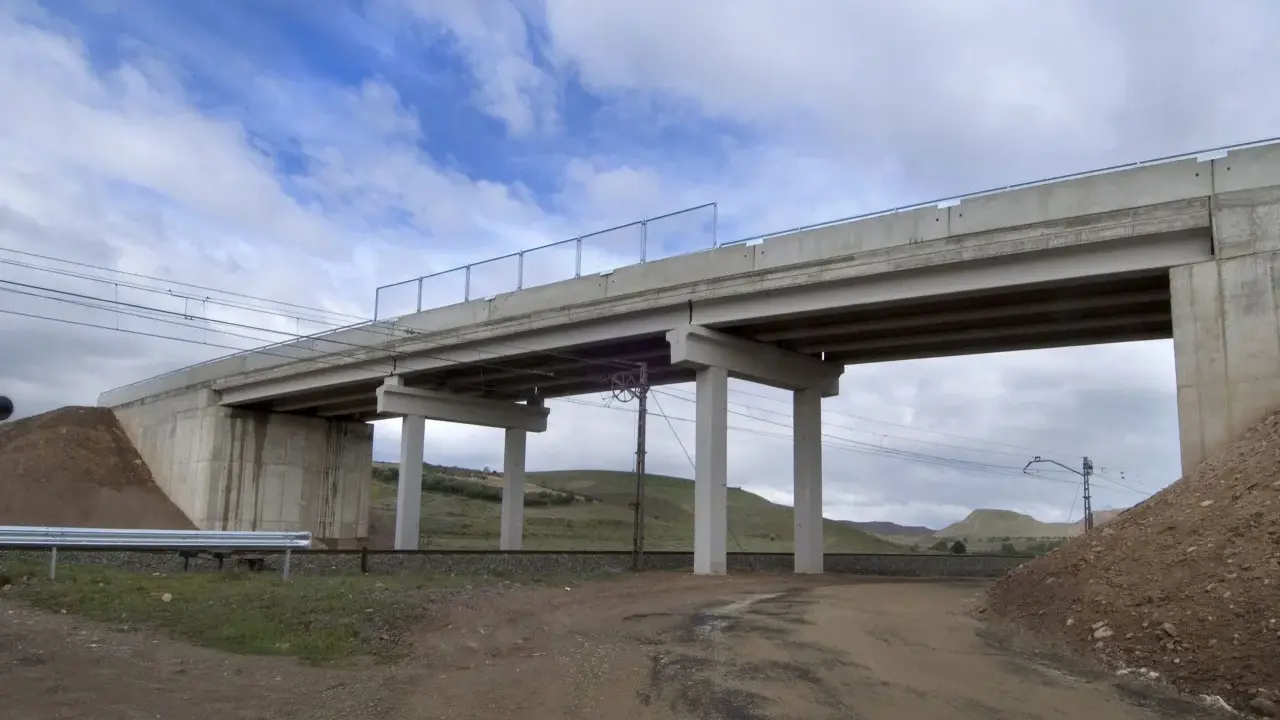

En ingeniería de puentes, el estribo es el apoyo extremo de la estructura. Yo suelo explicarlo así: la pila sostiene tramos intermedios, mientras que el estribo resuelve el final del puente, soporta el tablero en su extremo y, además, retiene el relleno del acceso. Por eso no se comporta como un apoyo cualquiera; combina funciones de soporte, contención y transición.Su trabajo no termina en recibir cargas verticales. También debe absorber empujes horizontales del terreno, acomodar movimientos del tablero y mantener estable la conexión con el terraplén de acceso. Si esa unión está mal resuelta, el puente puede verse correcto desde arriba y aun así presentar asientos, fisuras o deformaciones en la zona de entrada.
En obras de carreteras, el estribo suele ser la pieza que separa el comportamiento rígido de la estructura del comportamiento más deformable del relleno. Esa diferencia de rigidez es una de las razones por las que el salto entre puente y terraplén necesita tanto cuidado. Y precisamente por eso conviene ver qué tipos de estribos se usan y cuándo tiene sentido cada uno.
Tipos de estribos de puente y cuándo conviene cada uno
No todos los estribos responden igual. La elección depende de la altura del terraplén, del espacio disponible, del tipo de suelo, del nivel de mantenimiento admisible y de si el puente debe admitir movimientos importantes sin patologías. En proyectos reales, esta decisión no es estética; condiciona el coste, la durabilidad y la facilidad de inspección.
| Tipo de estribo | Qué lo caracteriza | Cuándo suele convenir | Limitación principal |
|---|---|---|---|
| De gravedad | Trabaja por su propio peso y suele tener una sección maciza. | Cuando se busca robustez y el espacio no es un problema. | Necesita más volumen de material y una cimentación bien resuelta. |
| En ménsula o en voladizo | Resiste los empujes por flexión de hormigón armado. | Cuando se quiere una solución más esbelta y eficiente en altura media. | Exige un diseño estructural y geotécnico más fino. |
| Abierto o de paso libre | Reduce la presión de tierras dejando parte del trasdós más aligerado. | En ciertas geometrías donde interesa disminuir empujes o simplificar la interacción con el relleno. | Puede complicar la protección frente a erosión y el control del drenaje. |
| Integral | El tablero y el estribo trabajan de forma continua, sin juntas de dilatación ni apoyos móviles en el extremo. | Cuando se busca menos mantenimiento y una transición estructural más continua. | La interacción suelo-estructura y las deformaciones térmicas pesan más en el cálculo. |
| Con aletas | Incorpora muros laterales que contienen el relleno de acceso. | En la mayoría de puentes de carretera, porque ordenan el terraplén y protegen la transición. | Si se detallan mal, aparecen fisuras y empujes no previstos en las esquinas. |
Los estribos integrales han ganado peso porque reducen juntas y apoyos móviles, dos puntos que suelen pedir mantenimiento. Ahora bien, no son una solución universal: si el terreno es muy compresible o la estructura va a sufrir movimientos importantes, esa continuidad puede dejar de ser una ventaja. En otras palabras, conviene cuando encaja; no cuando se impone por moda.
Con esa idea en mente, el siguiente paso lógico es entender qué solicita realmente el estribo al terreno y cómo se diseña para que no aparezcan sorpresas.Cómo se diseña para que soporte cargas y no castigue el terreno
El diseño de un estribo no consiste solo en dimensionar un muro. Yo miro siempre cuatro bloques de trabajo: cargas estructurales, empujes de tierras, cimentación y drenaje. Si uno de ellos falla, el conjunto se resiente.
En España, la práctica de proyecto de puentes de carretera se apoya en la IAP-11 para las acciones sobre la estructura y, en la parte geotécnica, en el Eurocódigo 7 con su anejo nacional. Eso obliga a comprobar no solo la resistencia, sino también los estados límite de servicio, que son los que suelen traducirse en grietas, asientos y problemas de uso.
Lee también: Puentes de acero - qué revisar antes de construir o rehabilitar
Las comprobaciones que no me saltaría
- Empuje de tierras en el trasdós: el relleno empuja al estribo de forma horizontal, y ese empuje cambia con el tipo de suelo, la compactación y el agua.
- Sobrecargas del acceso: el tráfico sobre el terraplén de aproximación añade presión adicional al sistema.
- Capacidad portante de la cimentación: el suelo o la roca deben soportar la carga sin roturas ni deformaciones excesivas.
- Asientos diferenciales: el estribo y el terraplén no deberían deformarse de forma distinta, o aparecerá el clásico escalón en la entrada del puente.
- Drenaje del relleno: el agua detrás del muro incrementa el empuje y empeora el comportamiento a largo plazo.
- Socavación, si el puente cruza un cauce: la pérdida de suelo alrededor de la cimentación puede reducir la estabilidad con el tiempo.
- Compatibilidad con el tablero: apoyos, juntas y movimientos térmicos deben encajar con la rigidez del estribo.
Y como muchas patologías nacen justo donde el estribo deja de trabajar bien, merece la pena revisar qué síntomas aparecen cuando algo empieza a ir mal.
Qué problemas aparecen con más frecuencia
Los fallos de un estribo rara vez comienzan de golpe. Primero suelen aparecer señales pequeñas: una fisura fina, una ligera pérdida de cota en el acceso, humedad donde no debería haberla o una junta que empieza a abrirse más de la cuenta. Si se ignoran, el problema crece.
| Síntoma | Qué suele haber detrás | Riesgo real |
|---|---|---|
| Escalón en la entrada del puente | Asiento del terraplén de acceso o del conjunto estribo-relleno. | Reduce el confort de circulación y puede acelerar daños en la losa de transición. |
| Grietas en el alzado o en las aletas | Empujes de tierras mal controlados, retracción, movimientos diferenciales o mala secuencia constructiva. | Puede abrir la puerta a filtraciones y a una pérdida progresiva de capacidad. |
| Humedad persistente detrás del muro | Drenaje insuficiente o colmatado. | Aumenta la presión hidrostática y empeora la estabilidad del trasdós. |
| Erosión o pérdida de material en la base | Escorrentía, mal encauzamiento o socavación en puentes sobre agua. | Puede dejar sin apoyo parte de la cimentación. |
| Desajuste en juntas y apoyos | Movimientos no previstos entre tablero y estribo. | Genera golpes, filtraciones y fatiga en elementos auxiliares. |
| Desconchados o armaduras vistas | Entrada de agua, corrosión y pérdida de recubrimiento. | Indica un deterioro que ya no es solo superficial. |
Cuando el puente cruza un río o una rambla, la socavación merece atención aparte. La erosión alrededor de la cimentación no siempre se detecta a simple vista, sobre todo después de avenidas o episodios de lluvia intensa. En esa clase de puentes, una inspección que solo mire el tablero se queda corta.
Por eso, más que reparar tarde, me interesa revisar a tiempo. Y esa revisión tiene una lógica muy concreta, especialmente en puentes de carretera con muchos años de servicio.
Qué conviene revisar en obra y en inspección
En una inspección seria, yo no me limitaría a mirar si el estribo “está bien” en términos generales. Haría una comprobación ordenada de los puntos que suelen fallar primero, porque ahí es donde se gana tiempo antes de que aparezca una reparación costosa.
- La transición tablero-terraplén: cualquier resalto, deformación o pérdida de nivel merece seguimiento.
- Las juntas y las zonas de contacto: si entra agua por ahí, el problema casi nunca se queda en la junta.
- Los drenajes del trasdós: un drenaje cegado convierte el empuje de tierras en una carga mucho más agresiva.
- Las aletas y sus encuentros: son zonas sensibles a fisuración por empujes laterales y retracciones.
- El entorno del estribo: taludes, cunetas, escorrentías y protecciones frente a erosión.
- La cimentación visible o inferible: si hay agua, revisar indicios de socavación, pérdida de material o lavado del relleno.
- La evolución de las grietas: más importante que ver una fisura es saber si crece, cambia de forma o reaparece después de lluvias.
En obras nuevas, el control del relleno detrás del estribo es un punto delicado. Una compactación mal ejecutada puede dejar una zona más deformable que el resto y esa diferencia se traducirá luego en asientos. También conviene cuidar la secuencia de construcción: el estribo, el relleno, la losa de transición y el tablero no siempre admiten el mismo calendario de ejecución sin consecuencias.
Si tuviera que resumir la experiencia práctica en una sola idea, diría que la durabilidad de un estribo depende menos de que sea “muy fuerte” y más de que esté bien conectado con el terreno, bien drenado y bien detallado. Esa es la lección que realmente separa una solución fiable de otra que solo parece robusta.
Lo que más marca la vida útil de un estribo
Un estribo bien resuelto no se nota. Y precisamente por eso suele pasar desapercibido hasta que algo falla. Cuando están bien pensados el apoyo, la cimentación, el drenaje y la transición con el acceso, la estructura trabaja con poca tensión adicional y el mantenimiento se reduce de forma notable.
Yo me quedaría con tres ideas muy concretas: primero, el terreno manda; segundo, el agua manda todavía más; y tercero, la zona de contacto entre puente y acceso es el lugar donde aparecen la mayoría de los síntomas visibles. Si esas tres piezas están controladas, el estribo deja de ser un punto débil y pasa a ser una parte fiable del puente.
En un proyecto de puentes, la diferencia entre una solución correcta y una problemática rara vez está en el dibujo general. Está en cómo se resuelve el extremo, cómo se contiene el relleno y cómo se evita que el suelo, el agua y los movimientos del tablero trabajen en contra de la estructura.
