El puente del Gran Belt es uno de los mejores ejemplos de cómo una infraestructura marítima puede resolver, a la vez, tráfico, navegación y comportamiento del terreno. Más que una sola obra, el cruce de Storebælt combina un gran vano colgante, un túnel ferroviario y otro puente de conexión para salvar el estrecho entre las islas danesas de Zelanda y Fionia. Aquí explico qué parte suele llamarse realmente “el puente”, cómo se apoya en el terreno, por qué sus cimentaciones son tan importantes y qué lecciones deja para la ingeniería geotécnica y de puentes.
Lo esencial del Storebælt en una mirada
- El cruce no es una sola estructura: incluye un puente colgante, un túnel ferroviario y un puente de enlace.
- La luz principal del tramo colgante es de 1.624 m, con pilonos de 254 m y gálibo marítimo de 65 m.
- Las cimentaciones y los anclajes son tan decisivos como el acero visible del tablero.
- El proyecto tuvo que equilibrar viento, navegación, mantenimiento y cargas estructurales muy altas.
- Para geotecnia, es un caso didáctico sobre cajones, lechos de piedra, anclajes masivos y control de asentamientos.
Qué es realmente el enlace de Storebælt
Cuando se habla del cruce de Storebælt, conviene separar la imagen popular de la solución completa. Lo que mucha gente llama el puente del Gran Belt es, en realidad, una conexión fija de unos 18 km entre el este y el oeste de Dinamarca. La parte más conocida es el tramo colgante para carretera, pero el sistema incluye también un túnel para trenes y un puente de hormigón de conexión.
Yo suelo empezar por esta aclaración porque cambia por completo la lectura técnica del proyecto. No se diseñó solo un gran puente: se combinó cada tipología donde funcionaba mejor. El tramo colgante resuelve la navegación del canal oriental; el túnel absorbe el tráfico ferroviario sin interferir con la altura libre; y el puente occidental completa la continuidad sobre aguas más someras y con gálibo menor.
Esta lógica es importante porque explica por qué la obra sigue siendo un referente. No destaca únicamente por su tamaño, sino por la forma en que reparte las funciones entre estructuras distintas. Esa decisión, más que la cifra de una luz principal, es lo que la hace interesante para quien analiza puentes y cimentaciones.
Así es la estructura que cruza el estrecho
La forma más clara de entender el conjunto es verlo por piezas. La siguiente tabla resume los elementos principales y su función dentro del enlace:
| Elemento | Dato clave | Función dentro del cruce |
|---|---|---|
| Tramo oriental colgante | 6,79 km de longitud total y 1.624 m de luz principal | Permite el paso marítimo con un gran vano libre |
| Pilonos | 254 m de altura | Transmiten las cargas de los cables y estabilizan el sistema |
| Cables principales | Aproximadamente 3 km de longitud y 83 cm de diámetro | Trabajan a tracción y sostienen el tablero |
| Túnel oriental | 8.024 m, con dos tubos ferroviarios | Evita conflictos con la navegación y mantiene la continuidad ferroviaria |

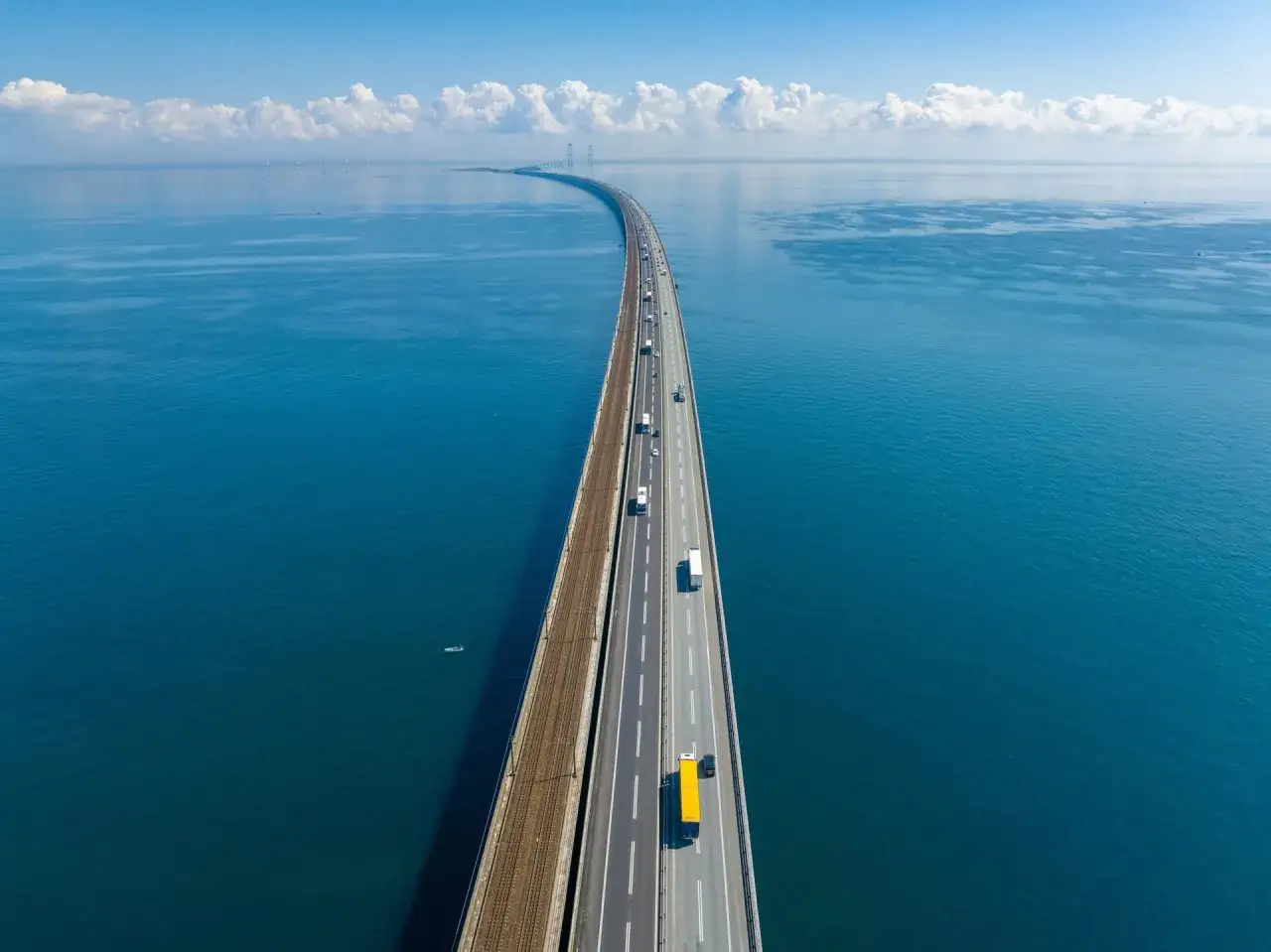

| Puente occidental | 6,6 km de longitud y 18 m de gálibo | Completa el cruce sobre el canal occidental con solución mixta carretera-ferrocarril |
| Isla de Sprogø | Nodo central del enlace | Articula la transición entre puentes y túnel |

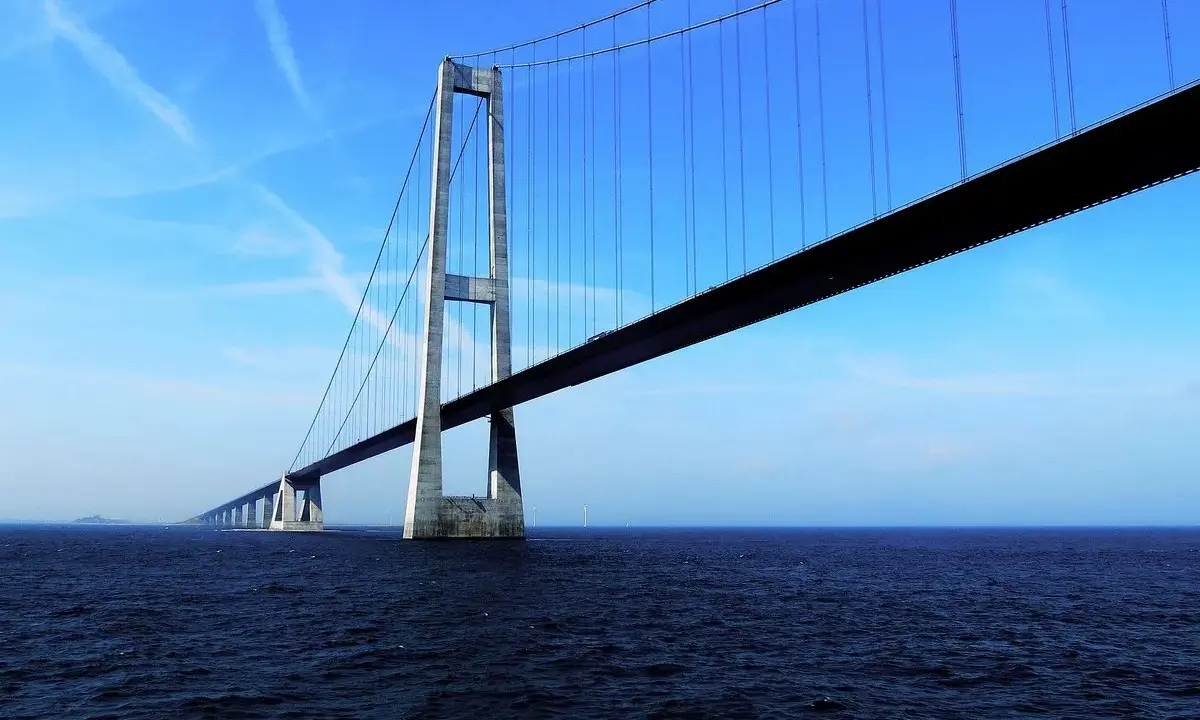

La lectura técnica más interesante está en el tramo colgante. Su tablero de acero se apoya en dos pilonos y en dos bloques de anclaje de hormigón armado que reciben las enormes tracciones de los cables. La operadora Storebælt indica además que el gálibo marítimo es de 65 m y que el tablero alcanza unos 75 m sobre el nivel del mar en su punto más alto, una diferencia relevante para navegación y viento.
En otras palabras, la estructura no solo “salva” agua; organiza el espacio vertical y horizontal del estrecho. Esa combinación de luces, gálibo y nodos intermedios es la que permite que el enlace funcione como infraestructura continua y no como una sucesión de piezas sueltas.
Las cimentaciones son la parte que realmente decide el proyecto
Si tuviera que señalar el corazón técnico del Storebælt, no miraría primero al tablero, sino a la interfaz entre estructura y terreno. En una obra marítima así, las cargas no se resuelven únicamente con acero y hormigón: se resuelven con una cimentación capaz de repartir esfuerzos enormes en un suelo marino complejo.
Los pilonos y sus cajones
Los pilonos del tramo oriental alcanzan 254 m y se apoyan sobre cajones de cimentación. Según la propia operadora del enlace, esos cajones se fabricaron en planta, se remolcaron hasta la obra y se colocaron sobre lechos de piedra para obtener una base estable. Cada cajón pesa unas 32.000 toneladas.
Ese dato, por sí solo, ya dice mucho. En un entorno marino no basta con “apoyar” la torre: hay que controlar la estabilidad durante el montaje, la capacidad portante del terreno y la respuesta a largo plazo frente a asientos diferenciales. Cuando el terreno es irregular o sensible a socavación, la solución no puede improvisarse.
Los anclajes que absorben la tracción
En un puente colgante, las torres no trabajan solas. Los anclajes absorben la enorme fuerza horizontal de los cables principales. En Storebælt, cada bloque de anclaje alcanza una masa total de aproximadamente 325.000 toneladas, incluyendo lastre de arena y mineral de hierro. Esa cifra no es un capricho constructivo: es la manera de convertir una tracción estructural gigantesca en una reacción segura sobre el terreno.
Este punto me parece especialmente útil para geotecnia porque muestra algo que a veces se simplifica demasiado: no todo se resuelve con “más resistencia del hormigón”. El problema real es la transferencia de carga al suelo, la estabilidad global y el control de deformaciones. En una obra así, el anclaje es casi una pieza de geotecnia tan importante como de estructura.
Lee también: Puente de la Constitución de 1812 - el reto geotécnico de Cádiz
El suelo marino y el control de asentamientos
El canal oriental tiene una profundidad del orden de 60 m y el entorno obliga a considerar estratigrafía, instalación, erosión y comportamiento del fondo marino. Además, el enlace trabaja con numerosos apoyos y transiciones entre terreno firme, estructuras emergentes y zonas de agua profunda. Eso significa que cualquier variación de asiento entre componentes puede amplificarse en el tiempo.
Por eso este tipo de obra exige una visión muy completa: caracterización geotécnica, diseño de cimentaciones, control de ejecución y seguimiento posterior. El terreno no es un soporte pasivo; es parte del sistema resistente. Esa idea, que a veces se pasa por alto, explica por qué los proyectos marítimos de gran escala tienen tanto de ingeniería del suelo como de ingeniería de puentes.
Viento, navegación y mantenimiento no son detalles secundarios
El Storebælt no se diseñó en un vacío estructural. El viento, el tráfico marítimo y el mantenimiento a largo plazo condicionaron decisiones de forma directa. En el canal oriental pasan unos 25.000 buques al año y, de acuerdo con la información oficial del enlace, alrededor del 95 % lo hace bajo el tramo colgante. Eso obligó a estudiar maniobras, márgenes de seguridad y comportamiento ante posibles impactos.
El gálibo de 65 m y la luz libre de 1.624 m no se eligieron solo por estética. La holgura vertical y horizontal responde a simulaciones de navegación y a una estrategia clara: reducir al mínimo el riesgo de colisión y dejar margen operativo a largo plazo. En una infraestructura así, la seguridad marítima no es una capa añadida; está integrada desde el inicio del diseño.
También el viento pesa mucho. El tablero alcanza una cota alta sobre el mar y la pendiente máxima del tramo es limitada, alrededor del 2,1 %. Eso ayuda a la explotación viaria, pero no elimina la necesidad de vigilar cierres, restricciones o episodios de viento fuerte. En puentes de gran luz, la aerodinámica no es una nota al margen; es una condición de servicio.
El mantenimiento también ha evolucionado. Las cables principales, de 83 cm de diámetro y compuestos por 18.648 alambres cada uno, recibieron un sistema de deshumidificación entre 2014 y 2015 para limitar la corrosión interna. Ese tipo de intervención me parece revelador: en puentes de este nivel, la durabilidad se diseña y se corrige continuamente, no se da por hecha el día de la inauguración.
Por qué no bastaba con un solo puente
Una de las preguntas más útiles no es cuánto mide el puente, sino por qué la solución completa necesitó puente, túnel y viaducto. La respuesta está en el equilibrio entre navegación, ferrocarril, coste de obra, profundidad del agua y mantenimiento. Un único puente habría sido más simple en apariencia, pero no necesariamente más inteligente.
El túnel ferroviario evita interferencias con la navegación y permite mantener un tráfico de tren más estable. El puente colgante se reserva para la carretera y salva la parte más exigente del canal. El puente occidental, de hormigón armado y gálibo más reducido, funciona donde el entorno no exige una gran altura libre. Esa diferenciación es una lección bastante directa: en ingeniería, la mejor solución suele ser la que usa cada tipología donde realmente aporta valor.
Si comparo este caso con un corredor resuelto solo con ferris, el salto en fiabilidad es enorme. El enlace fijo reduce tiempos, elimina esperas y mejora la continuidad logística entre las dos mitades del país. Pero, al mismo tiempo, exige más inversión inicial, más disciplina de mantenimiento y una mayor sofisticación en el control del activo. No hay solución gratis; solo soluciones con distintos compromisos.
Lo que este caso enseña a quien diseña sobre agua
Para mí, el valor del Storebælt no está solo en su imagen, sino en las decisiones que quedan detrás. Hay al menos cuatro lecciones muy claras para obras marítimas y para la geotecnia de cimentaciones:
- Primero se estudia el terreno y después se dibuja la forma. En este tipo de proyecto, la geometría depende de la capacidad del suelo y de la logística de ejecución.
- Los anclajes importan tanto como los pilonos. Si la tracción no se lleva bien al terreno, el puente no es fiable aunque el tablero sea impecable.
- La durabilidad se diseña con sistemas activos. La deshumidificación de cables demuestra que el mantenimiento preventivo ya forma parte del diseño estructural.
- La solución óptima suele ser híbrida. Puente, túnel y viaducto no compiten entre sí; se complementan cuando el trazado lo exige.
Yo recomiendo mirar esta obra precisamente así, como un conjunto de decisiones coordinadas. Cuando se hace eso, el Storebælt deja de ser solo un puente espectacular y pasa a ser un manual práctico sobre cómo resolver un cruce marítimo complejo sin separar estructura, tráfico y terreno.
Una obra que sigue siendo útil para entender puentes y cimentaciones
El enlace de Storebælt sigue siendo una referencia porque combina escala, funcionalidad y disciplina técnica. Su tramo colgante impresiona por la luz principal y la altura de los pilonos, pero su verdadero interés está en lo que no se ve a simple vista: cajones, bloques de anclaje, control de asientos, protección frente a corrosión y gestión del entorno marítimo.
Si buscas entender cómo se piensa una gran obra de puente desde la ingeniería geotécnica, este caso es muy valioso. Enseña que la solución correcta no siempre es la más directa, sino la que mejor equilibra suelo, agua, viento, navegación y mantenimiento. Y, en un proyecto de esta escala, ese equilibrio es justamente lo que convierte una estructura en una infraestructura útil durante décadas.
